地下给水排水管道开槽施工(1)

管道开槽在条件允许的地方，采用小型液压反铲反掘机开挖，人工配合清底；在条件不允许的地方采用人工进行开挖。

挖出的土方随时进行清理，用自卸汽车外运至指定弃土点。

土方开挖过程中测量人员应及时进行跟踪测量，保证开挖几何尺寸、位置、标高的准确，必要时采用人工辅助开挖，同时还要注意对坐标控制点加以保护。

机械施工不到的地方可配合人工修整。

基坑开挖完后应及时将测量资料按程序报给监理部门，并及时通知监理部门组织验槽，并做好相应的验槽记录。

如果在开挖过程中需停挖，则在已挖完的表面覆盖一层碎土，以免扰动待挖土层。

（1）采用明开槽的施工方式，管道开槽按《给水排水管道工程施工及验收规范》（GB50268-2008）规定施工。

当沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖沟槽的槽深超过3米时应分层开挖，每层的深度不宜超过2米；采用机械挖槽时，沟槽分层的深度应按机械性能确定。

（2）施工开槽时，槽底禁止扰动，尽量保持原状土，使用机械挖土时，为了防止机械超挖而扰动原状土，在设计槽底高程以上应留200mm-300mm以上土层采用人工清底，勿用机械开挖，不允许超挖，如遇超挖应用砂石料回填。

沟槽弃土应随出随清理，均匀放在距沟槽边线3米以外，沟槽开挖过程中及成槽后，槽顶应避免出现震动荷载，成槽后应尽快完成铺设基础和管道等工作，避免长时间晾槽。

（3）雨水收水支管由于覆土浅采用反开槽施工。

（4）管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。

开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。

（5）人工开挖时应注意下列事项：a沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。

b开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。

c开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。

d槽检查验收：沟槽开挖完成后，进行检查验收。

开槽埋管施工方案概述：开槽埋管是一种在道路或者场地上开挖一条槽沟，将地下管道埋设在其中的施工方法。

该方法适用于中小型管道的施工，例如给排水管道、通讯管道、燃气管道等。

本文主要介绍开槽埋管的施工方案。

一、前期准备1.确定开槽埋管的施工范围和长度；2.编制开槽埋管的施工图纸，明确施工工序、材料用量等；3.制定安全保护措施并设置安全警戒标志；4.确定施工所需机械设备和材料，并做好采购准备；5.与水电、通讯等单位协调，避免损害其管道。

二、施工过程1.测量和标线在开挖前，要先对管道位置进行测量和标线，确定开槽沟的位置和深度，并将其用颜色区分。

2.开挖槽沟按照设计要求，开挖槽沟，使其与管道的大小相适应。

底部应平整，便于管道的安装。

3.安装管道先将管道平放在槽沟内，再逐个连接。

连接前应先检查管道的尺寸和质量是否符合要求。

连接时使用相应的管道法兰或密封橡胶圈。

连接完成后，应进行试压，以确保管道安装质量。

4.回填土方管道接完后，应将挖出的土方回填至管道所在的深度，在回填时，应一层一层填入压实，确保土质紧实。

同时还应保证回填的土方不再超过原来路面的高度。

三、安全保障1.选用专业固定工具或支架来保持管道垂直和水平；2.为开挖区域设立安全警戒标志，使行人和车辆知晓，以避免进入施工区域；3.采取道路扬尘防止措施，减少对路面和周边环境的影响；4.保持施工场地及周围环境的清洁与安全，不要占用其他道路或场地。

四、施工完工及验收1.施工完工后进行验收，检查管道是否符合规范要求，检查管道连接处是否灵活可靠，以及土方回填是否牢固。

2.验收合格后，应逐级填写施工记录并保存相应的验收报告。

总的来说，开槽埋管施工方案要注意施工安全和管道的质量，提前做好前期准备工作并按照施工图纸设计，施工过程中要注意细节，做好每一步工序，尽可能保证施工质量。

地下给水排水管道开槽施工-V1地下给水排水管道开槽施工地下给水排水管道开槽施工是指在已经浇筑好的地面上开设管道，经过敷设、铺设、维修等工序完成的一项施工工作。

下面我们来详细介绍其整个施工过程。

一、施工前准备1. 环境检查进行地下给水排水管道开槽施工前，要对施工的环境进行检查和研究。

检查是否有其他工程需要施工、煤气管道、电线电缆等是否存在，以确保施工的环境安全和施工效果。

2. 设计方案进行地下给水排水管道开槽施工时，先要制定出详细的设计方案。

设计方案应根据实际情况，合理选择管道材料、管径等参数，安排管道径向、纵向、斜向等方向，合理维护管道的水平度及偏差。

3. 施工方案在制定好设计方案后，还需制定施工方案。

施工方案要根据设计方案确定具体的施工方法，如割开式开槽、电波式开槽、液压式开槽等方式，并提前准备好所需的工具和设备。

二、开槽施工1. 施工现场布置在施工现场进行脚手架的搭建和辟出施工区域。

区域的边缘要设立安全警示牌，以直观的方式提示工人遵守安全规则。

2. 标记管道位置根据设计方案，用白粉线或白线杆标记好管道的位置，明确开槽、敷设及铺设的方向和方法。

3. 开槽根据所选用的开槽施工方式，割开或开挖路面，开出指定的长度、深度和宽度。

要适当考虑地面的土质，以避免出现塌方、刮铁等影响施工进展的问题。

4. 敷设管道经过开槽的地方，要在地下敷设新的管道。

敷设时要确认好管子的位置、高度和深度，以便后续的铺设工作更加顺利。

5. 铺设管道在管道敷设完毕后，进行管道的铺设工作。

铺设时要注意管子的间距、连接方式、管道的斜度，以确保管道有足够的排水能力。

6. 填埋土方在管道铺设完毕后，还需要进行回填工作，将开挖的土方填回坑内，并进行紫砂土的压实，以避免管道下垂或管道相互碰撞的情况发生。

三、施工后注意事项1. 清扫环境在完成地下给水排水管道开槽施工后，要对环境进行清扫。

清扫速度要快，尽可能所有的工具和设备都收回到存放的位置。

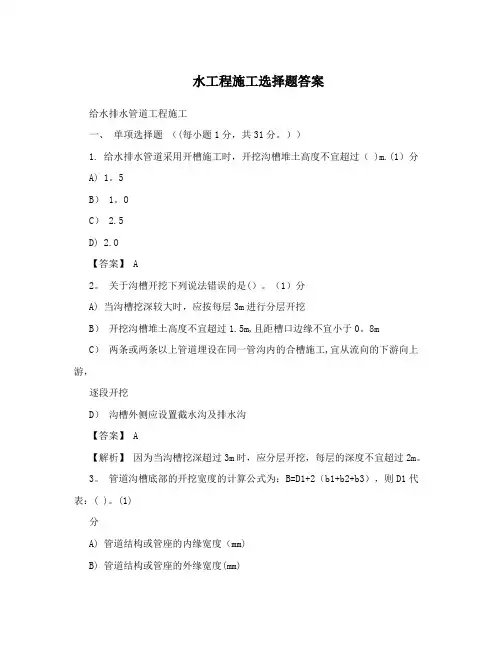

水工程施工选择题答案给水排水管道工程施工一、单项选择题（(每小题1分，共31分。

））1. 给水排水管道采用开槽施工时，开挖沟槽堆土高度不宜超过（ )m.(1）分A) 1。

5B） 1。

OC） 2.5D) 2.O【答案】 A2。

关于沟槽开挖下列说法错误的是(）。

（1）分A) 当沟槽挖深较大时，应按每层3m进行分层开挖B）开挖沟槽堆土高度不宜超过1.5m,且距槽口边缘不宜小于0。

8mC）两条或两条以上管道埋设在同一管沟内的合槽施工,宜从流向的下游向上游，逐段开挖D）沟槽外侧应设置截水沟及排水沟【答案】 A【解析】因为当沟槽挖深超过3m时，应分层开挖，每层的深度不宜超过2m。

3。

管道沟槽底部的开挖宽度的计算公式为：B=D1+2（b1+b2+b3），则D1代表：( )。

(1)分A) 管道结构或管座的内缘宽度（mm)B) 管道结构或管座的外缘宽度(mm)C）管道一侧的工作面宽度(mm)D）管道一侧的支撑厚度(mm)【答案】 B4. 下列哪项不是柔性橡胶圈密封接口的特点:(）。

（1）分A) 抗震效果差B) 适应地基变形性强C）接口在一定转角内不漏水D）适用与大半径弯道直接安装施工【答案】 A5。

承插式橡胶密封圈连接宜在环境温度( ）时进行，插口端不宜插到承口底部。

（1)分A) 较低B) ？O?C) 较高D) 高低均可【答案】 C6. 电熔连接、热熔连接、机械连接宜在环境温度（）时进行.(1）分A）较低或接近最低B）较高或接近最高C) ？10?D) 温度不限【答案】 A7. 给水预应力混凝土管接口一般为（）.（1）分A) 油麻膨胀水泥砂浆接口B）橡胶密封圈柔性接口C) 油麻青铅柔性接ElD）法兰接口【答案】 B8。

压力管道水压试验的管段长度不宜大于（）km。

(1)分 A） 2.0B) 5.OC) 3。

0D) 1.O【答案】 D9. 排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时管道交叉处理的方法是：(）. （1)分A) 排水管道改变方向，从排水管道或热力方沟下面绕过 B）压扁热力方沟断面,其他不变C) 压扁排水方沟断面，同时减小过水断面D）压扁排水方沟断面，但不应减小过水断面【答案】 D【解析】压扁排水方沟断面，但不应减小过水断面10. 闭水试验时,试验段的划分应符合的要求中不正确的是().（1)分 A）无压力管道的闭水试验宜带井试验B) 当管道采用两种（或两种以上)管材时，不必按管材分别进行试验 C) 无压力管道的闭水试验一次试验不可超过3个连续井段 D）压力管道水压试验的管段长度不宜大于1.0km 【答案】 B11. 采用手掘式顶管时，应将地下水位降至管底以下不小于（）m处，并采取措施，防止其他水源进入顶管管道.（1）分A) 0.5B） 2C) 1。

地下管道开槽施工方案范本1. 引言地下管道是城市基础设施建设中不可或缺的一部分，它们用于传输水、气、电力等各种资源。

在管道敷设过程中，为了确保管道的安全与稳定，开槽施工方案显得尤为重要。

本文档将提供一个地下管道开槽施工方案范本，旨在帮助施工人员规范施工过程，保证工程的顺利进行。

2. 施工前准备在开始地下管道开槽施工之前，需要进行以下准备工作：2.1 确定设计图纸及相关文件在施工前，需要获取到地下管道的设计图纸，并确保施工人员对其进行了充分了解。

此外，还应与相关部门协调，获取到与该工程相关的一切文件、许可证等。

2.2 检查现场施工人员需要仔细检查现场，确保地下区域没有任何障碍物或其他危险因素。

同时，还需要了解地下管道所处区域的地质情况，以便选择合适的施工方法。

2.3 确定工程时间和安排根据工程的规模和要求，制定详细的工程时间表，并组织合适的施工人员。

在施工之前，还应与相关部门和业主进行充分的沟通，确保工程的顺利进行。

3. 施工方法3.1 开槽器具与材料准备在地下管道开槽施工中，需要准备以下器具与材料：•开槽机：用于开槽作业的机械设备，可以根据需要选择手持式或移动式的开槽机。

•针尖、钢丝刷：用于清理管道周围的杂物和污垢。

•手持电钻：用于辅助开槽作业，清理开槽后的边缘。

•防护装备：包括安全帽、安全鞋、手套等，以确保施工人员的人身安全。

3.2 开槽施工步骤步骤 1：确定开槽位置根据设计图纸的要求，施工人员需要确定地下管道的开槽位置。

在决定开槽位置时，应考虑到管道的深度、倾斜度、周围环境等因素。

步骤 2：清理管道周围区域在进行开槽作业之前，需要清理管道周围的杂物和污垢。

可以使用针尖、钢丝刷等工具进行清扫，确保开槽的位置干净、平整。

步骤 3：确定开槽深度与宽度根据设计要求，确定开槽的深度与宽度。

可以使用开槽机进行开槽，确保开槽的尺寸符合设计要求。

步骤 4：开槽作业根据确定的开槽位置和尺寸，使用开槽机进行开槽作业。

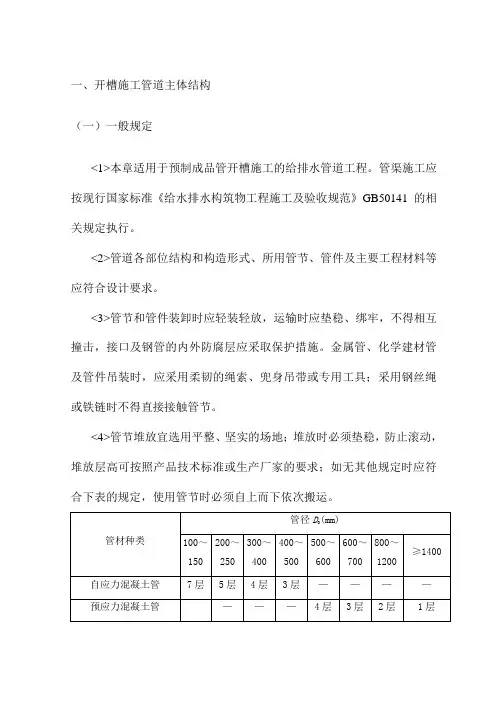

一、开槽施工管道主体结构（一）一般规定<1>本章适用于预制成品管开槽施工的给排水管道工程。

管渠施工应按现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的相关规定执行。

<2>管道各部位结构和构造形式、所用管节、管件及主要工程材料等应符合设计要求。

<3>管节和管件装卸时应轻装轻放，运输时应垫稳、绑牢，不得相互撞击，接口及钢管的内外防腐层应采取保护措施。

金属管、化学建材管及管件吊装时，应采用柔韧的绳索、兜身吊带或专用工具；采用钢丝绳或铁链时不得直接接触管节。

<4>管节堆放宜选用平整、坚实的场地；堆放时必须垫稳，防止滚动，堆放层高可按照产品技术标准或生产厂家的要求；如无其他规定时应符合下表的规定，使用管节时必须自上而下依次搬运。

<5>化学建材管节、管件贮存、运输过程中应采取防止变形措施，并符合下列规定：<5.1>长途运输时，可采用套装方式装运，套装的管节间应设有衬垫材料，并应相对固定，严禁在运输过程中发生管与管之间、管与其他物体之间的碰撞；<5.2>管节、管件运输时，全部直管宜设有支架，散装件运输应采用带挡板的平台和车辆均匀堆放，承插口管节及管件应分插口、承口两端交替堆放整齐，两侧加支垫，保持平稳；<5.3>管节、管件搬运时，应小心轻放，不得抛、摔、拖管以及受剧烈撞击和被锐物划伤；<5.4>管节、管件应堆放在温度一般不超过40℃，并远离热源及带有腐蚀性试剂或溶剂的地方；室外堆放不应长期露天曝晒。

堆放高度不应超过2.0m，堆放附近应有消防设施(备)。

<6>橡胶圈贮存、运输应符合下列规定：<6.1>贮存的温度宜为-5～30℃，存放位置不宜长期受紫外线光源照射，离热源距离应不小于1m；<6.2>不得将橡胶圈与溶剂、易挥发物、油脂或对橡胶产生不良影响的物品放在一起；<6.3>在贮存、运输中不得长期受挤压。

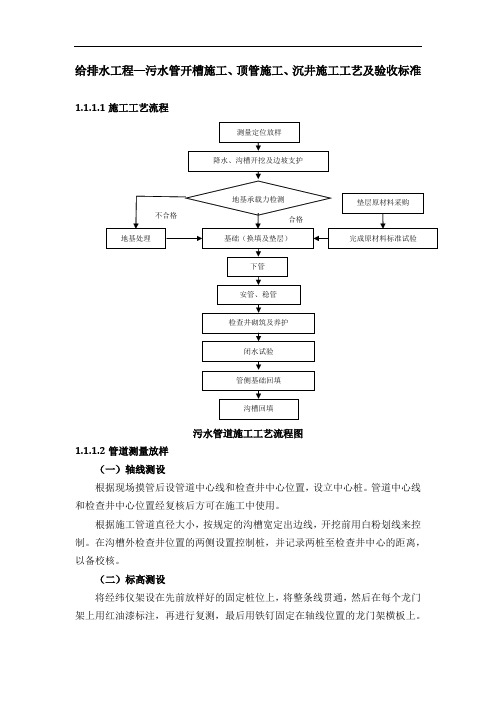

给排水工程—污水管开槽施工、顶管施工、沉井施工工艺及验收标准 1.1.1.1 施工工艺流程污水管道施工工艺流程图1.1.1.2 管道测量放样（一）轴线测设根据现场摸管后设管道中心线和检查井中心位置，设立中心桩。

管道中心线和检查井中心位置经复核后方可在施工中使用。

根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。

在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。

（二）标高测设将经纬仪架设在先前放样好的固定桩位上，将整条线贯通，然后在每个龙门架上用红油漆标注，再进行复测，最后用铁钉固定在轴线位置的龙门架横板上。

测量定位放样降水、沟槽开挖及边坡支护基础（换填及垫层） 地基承载力检测合格 不合格地基处理 垫层原材料采购 完成原材料标准试验下管安管、稳管检查井砌筑及养护闭水试验管侧基础回填沟槽回填用水准仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离、基础及管顶至铁钉的距离。

根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔20m设置一个。

临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。

并根据施工进度定期复测，一般每周一次。

在每座检查井的位置架设坡度样架（龙门板），用来控制管道及基础的标高和坡度。

龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。

1.1.1.3基坑降水、排水（1）沟槽基坑降水施工中应根据当时地下水位变化情况，确定合理降水措施核定降水范围，降水应降至管道基础以下 0.5米，不得带水施工。

（2）工作井基坑降水、排水施工前应复测地下水位，施工单位根据现场实际情况确定可靠的施工工艺。

如地下水位较高，需降水作业，应采取可靠降水措施，使地下水位保持在开挖面以下1.0米。

2、在钢板桩基坑底设集水坑（600×600×1200mm）,施工可根据现场条件调整集水坑位置，但要满足集水坑侧壁距离后背墙、钢板桩边界的距离不小于 0.4m，坑底纵向坡度 I=0.01，排水坡向集水坑。

给排水施工方案一、沟渠开挖施工测量、打龙门、放线、挖土、地沟垫层处理。

沟渠开挖前应先放线，设置临时水准点，测量人员认真学习复核图纸，与施工人员密切配合，根据工程进度及时准确做好测量工作。

测定管道中线时，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩，桩点钉中心钉，并设方向桩，使用前检测。

土方开挖采用人工挖与机械作业配合开挖。

开挖土方按要求堆放，沟底设计标高以上0.2-0.3米的原状土应人工开挖。

排水沟槽沟底夯实，加垫20厘米的厚砂。

二、回填管道下沟铺设并经检查合格后，在水压实验前除接口外，及时回填，要求管道两侧及管顶以上回填高度不小于0.5米，水压试验合格，在及时回填其余部分。

沟槽内应无积水，不带水回填，不回填含有机物的淤泥，回填土不含石块、砖及其他杂硬物体。

三、给排水管道安装1、管道中心线、临时水准点、中心桩复核无误。

2、下管、稳管采用人工采管、立管压绳下管法。

稳管时，相邻两管节底部应其平，以免水中杂质阻塞而沉淀，两管端面之前预留好1厘米左右间隙。

3、室外给水管道采用HDPE管，熔接连接。

溶接连接时要掌握好管道热熔温度和时间，能使两根管道接口结合紧密，牢固。

4、室外排水管道采用UPVC加筋管道，管材或管件在粘合前用棉纱或干布将承口内侧和插口外侧擦拭干净，使被粘结的面层保持清洁，无尘沙与水迹。

当表面沾有油污时，用棉纱蘸丙酮擦净用油刷蘸胶粘剂轴向涂刷插口外侧和承口内侧，动作要迅速，涂抹要均匀，胶粘剂要适量，不得漏涂或涂抹过厚，承插口涂刷胶粘剂后应立即找正方向管子插入承口，使其准直，再加挤压将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。

保证承插接口直度和接口位置正确，静待2-3分钟至接口固化，固化期间严禁振动管件。

四、管道试压管件连接完后，水压试验应在24小时后进行。

向管内慢慢注水，并排除管道内空气，注满水后进行水密性检查。

加压宜用手动泵缓慢加压，升压时间不小于10分钟。

升压至试验压力，稳住1小时至力降不超过0.06MPa为强度试验合格。

管道沟槽开挖专项施工方案(1)一、前言管道沟槽开挖是工程建设中的重要环节，其施工质量直接影响着工程的安全性和效率。

为了确保管道沟槽开挖工程顺利进行，特制定本专项施工方案。

二、施工前准备1.制定施工计划，明确开挖范围、时间节点和施工顺序。

2.调查土质情况，了解地质条件，制定相应的安全措施。

3.准备必要的施工机械设备和人力。

三、安全措施1.划定施工区域，设置明显的警示标志，保障施工现场的安全。

2.检查施工机械设备的运行状态，确保安全使用。

3.严格遵守相关操作规程，做好现场安全管理。

四、开挖工艺1.按照设计要求，在施工现场进行定位和标高，确定开挖的深度和宽度。

2.采用适当的挖掘机械进行开挖作业，保证施工质量。

3.注意防止土方坍塌，加固土墙，确保开挖斜坡的稳定。

五、施工质量控制1.对开挖后的地基进行检查，确保开挖面平整、垂直。

2.定期检查土方的质量，及时处理施工中出现的问题。

3.严格按照设计要求进行管道沟槽的开挖，保证施工质量。

六、施工结束及清理1.完成管道沟槽的开挖后，及时进行地基的清理和整理。

2.对施工现场进行清理，清除垃圾和杂物，确保施工现场整洁。

3.对施工过程中发现的问题进行总结，并提出改进建议。

七、总结管道沟槽开挖是一项重要的工程施工环节，本专项施工方案旨在指导施工人员按照规定程序和标准完成开挖工作，确保施工质量和安全。

在实际施工过程中，应严格执行施工方案，及时处理问题，确保工程顺利完成。

希望本专项施工方案能够对管道沟槽开挖工程的实际施工提供一定的指导和帮助。

地下给水排水管道开槽施工引言地下给水排水管道开槽施工是在建筑和工程项目中常见的一项工作。

该施工过程涉及到对地下土壤进行开挖，以便安装和维修给水排水管道。

本文将详细介绍地下给水排水管道开槽施工的步骤和要点，并提供相关的注意事项和安全措施。

步骤及要点地下给水排水管道开槽施工通常包括以下几个步骤：1. 准备工作在进行地下给水排水管道开槽施工之前，需要进行相应的准备工作。

首先，需要进行现场勘察和测量，确定管道的位置和深度。

接下来，需要清理施工区域，清除可能会妨碍施工的障碍物，例如石块、树根等。

在进行开挖前，还应关注周围的地下设施和管道，以免意外损坏。

2. 开挖根据测量结果和设计要求，确定开挖的深度和宽度，然后使用挖掘机或手工工具进行开挖。

在挖掘过程中，需要注意保持开挖面的平整和垂直度，以确保管道的安装质量。

同时，需要注意安全，避免人员和设备进入开挖区域。

3. 安装管道在开挖完成后，需要安装给水排水管道。

首先，检查管道的质量和完整性，确保没有破损或漏水的问题。

然后，将管道放置在开挖区域，并连接相应的管件。

在连接管件时，需要保证连接处的严密性，避免漏水和渗漏。

如果需要，可以使用密封胶或胶带进行处理。

4. 回填和压实安装完管道后，进行回填和压实工作。

首先，回填土壤到开挖区域，分层进行压实。

在回填土壤的过程中，需要注意避免对管道造成压力和损坏。

为了提供更好的保护，还可以在管道周围添加一层砂子或填料。

5. 系统测试和调试完成回填和压实后，需要对给水排水系统进行测试和调试。

测试过程包括水压试验和泄漏检查，以确保管道的密封性和稳定性。

如果发现漏水或其他问题，需要及时修复和调整。

注意事项和安全措施在地下给水排水管道开槽施工过程中，需要注意以下事项和采取相应的安全措施：•在施工前进行充分的现场勘察和测量，确保准确的开挖深度和位置。

•在开挖过程中，保持开挖面的平整和垂直度，避免因挖掘不当而影响管道的安装质量。

•在开挖区域附近标示并确保周围地下设施和管道的安全。

开槽埋管施工方案1. 简介开槽埋管施工是一种常用的地下管线敷设方法，通过开挖地面，将管线放置在槽中，然后将槽覆盖，达到埋藏管线的目的。

该施工方案既适用于电力、通信、给水排水等多种管线敷设，也能应用于道路、建筑、桥梁等多种场合。

本文档将详细介绍开槽埋管施工的步骤、要点及注意事项。

2. 施工步骤2.1 施工前准备在开始施工之前，需要进行以下准备工作： - 确定管线敷设的方向和位置。

- 测定施工现场地下设施的布置情况，如水、电、燃气等管线的位置。

- 编制详细的施工方案和施工图纸，并进行复核。

2.2 开挖槽开挖槽是开槽埋管施工的第一步，具体步骤如下： 1. 根据设计要求，使用挖掘机等工具进行开挖。

开挖时要注意控制槽的宽度和深度，确保管线能够顺利放入槽内。

2. 开挖时要保持槽底平整，确保管线的水平安装。

2.3 敷设管线开挖槽后，需要将管线放入槽中，并进行固定，具体步骤如下： 1. 根据设计要求，将管线放入槽内，确认管线位置和方向。

2. 使用支架、夹具等固定管线，防止管线移动或下沉。

3. 在管线的接口处进行连接，确保管线的连续性和密封性。

2.4 槽覆盖管线敷设完毕后，需要将槽覆盖起来，具体步骤如下： 1. 清理槽底，确保槽底平整。

2. 在槽底和管线旁边铺设一层砂浆，起到缓冲和固定作用。

3. 使用适当材料，如混凝土、砖块等，将槽覆盖起来，并进行压实。

3. 施工要点及注意事项3.1 质量控制在进行开槽埋管施工时，需要注意以下质量控制要点： - 管线的水平安装：要求管线水平放置，避免出现高低错位现象。

- 管线固定和连接：管线固定要牢固可靠，连接处要保证密封，避免漏水等问题。

- 槽覆盖的压实度：确保槽覆盖后的地面平整、牢固。

3.2 安全措施在施工过程中，需要遵守以下安全措施： - 工地安全：施工现场需要设置合理的隔离措施，确保施工人员和行人的安全。

- 挖掘机操作：操作人员应熟悉挖掘机的操作规程，确保挖掘机的稳定和安全。

排水管道沟槽开挖专项施工方案一、编制依据1、街子古镇灾后重建道路改扩建工程（会唐路）施工设计图。

2、《给水排水管道工程施工及验收规范》（GB50268-2008）。

二、工程概况建设单位：成都市琉璃旅游投资开发有限责任公司设计单位：上海浦东建筑设计研究院有限公司监理单位：四川元丰建设项目管理有限公司施工单位：四川振华建设集团有限公司街子古镇灾后重建道路改扩建工程（会唐路），道路总长2030.28米。

本工程排水主要工程量：沟槽挖土方：5527.28m³，D300雨水钢筋砼平口管铺设：969m，D400雨水钢筋砼承插管道铺设：288m，D600雨水钢筋砼承插管道铺设：822m，D800雨水钢筋砼承插管道铺设：1078m，D300污水高密度聚乙烯双壁缠绕管道铺设：287m，D300污水钢筋砼承插管道铺设：505m，D400污水钢筋砼承插管道铺设：1239m，Ф1000圆形钢筋砼雨水检查井：20座，Ф1500圆形钢筋砼雨水检查井：50座，Ф1000圆形钢筋砼污水检查井：65座。

根据施工设计图，雨、污水管道主管均采用大开挖施工，根据现场实测数据，雨水管最大挖深为2.02m，污水最大挖深2.71米。

根据工程地质勘查资料，土质由上而下分别为粉质粘土、砂砾石层。

三、施工方案（一）现场情况及施工准备（1）熟悉施工设计图并理解设计人的构思，审核图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。

（2）实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。

（3）收集已建污水管预留管位置、高程。

（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。

（5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。

１总则为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规范。

本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。

给水排水管道工程应按设计文件和施工图施工。

变更设计应经过设计单位同意。

给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。

用于生活饮用水的管道，其材质水得污染水质。

给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。

2 施工准备给水排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：现场地形、地貌、建筑物、各种管线和其他设施的情况；工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件；在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；结合工程特点和现场条件的其他情况和资料。

给水排水管道工程施工前应编制施工组织设计。

施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，尚应分别编制施工设计。

施工测量应符合下列规定：施工前，建设单位应组织有关单位向施工单位进行现场交桩；临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

开槽铺设管道的沿线临时水准点，每200m不宜少于1个；临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
