工程施工现场临时配电室设计规范要求

工程施工现场临时配电室设计规范及要求范文一、概述工程施工现场临时配电室是为了满足工程建设期间电力供应的需要而设立的临时用电设施。

为确保施工现场安全和电力供应的可靠性，需要对临时配电室的设计进行规范和要求。

二、设计规范1.布置和区域划分（1）临时配电室应与其他施工区域、临时设施分开布置，与易燃易爆物品的存放区域保持一定的安全距离。

（2）临时配电室的布置应考虑施工现场的地形、道路等因素，确保施工机械设备、人员的通行不受阻碍。

（3）临时配电室应根据不同功率负荷设立配电区域，每个区域之间应设有可靠的隔离和防火措施。

2.安全设施和防护措施（1）临时配电室应设有可靠的接地装置，并建立良好的接地保护措施，确保电气设备的可靠接地。

（2）临时配电室应配备足够的灭火器材，并设置明显的灭火器标志。

（3）临时配电室应采取防护措施，防止非操作人员进入，设立明显的警示标志，避免发生相关事故。

3.电气设备和线路设计（1）临时配电室应配备符合规定要求的电气设备和线路，包括配电箱、电缆、开关设备等，其额定电流和电压应满足工程施工现场的实际需求。

（2）临时配电室应根据实际用电负荷合理划分电路，避免过载和短路现象发生。

（3）电气设备和线路应符合国家和行业相关标准，必要时进行检测和验收。

4.环境保护措施（1）临时配电室应设有良好的通风设施，保持室内空气流通，防止电气设备过热。

（2）临时配电室应设有排水装置，及时排除降雨或其他原因导致的积水，避免电气设备受潮损坏。

5.其他规范要求（1）临时配电室内不得放置易燃易爆物品，不得进行明火作业。

（2）临时配电室应定期进行巡视和检查，及时发现和解决电气设备故障和隐患。

（3）临时配电室应设有明显的紧急情况报警装置，方便操作人员及时采取相应的应急措施。

三、设计要求1.安全性要求（1）临时配电室设计应考虑施工现场的特殊环境和使用条件，确保电力供应的安全可靠性。

（2）电气设备和线路的选用应符合国家和行业相关标准，具备良好的耐久性和抗干扰能力。

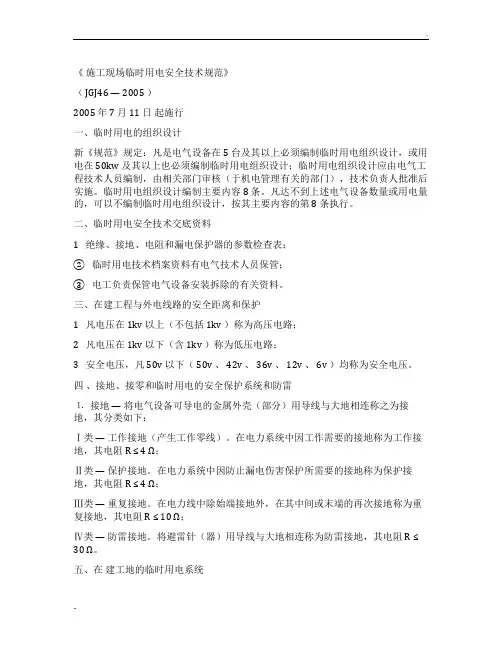

《施工现场临时用电安全技术规范》（ JGJ46 — 2005 ）2005 年 7 月 11 日起施行一、临时用电的组织设计新《规范》规定：凡是电气设备在 5 台及其以上必须编制临时用电组织设计，或用电在 50kw 及其以上也必须编制临时用电组织设计；临时用电组织设计应由电气工程技术人员编制，由相关部门审核（于机电管理有关的部门），技术负责人批准后实施。

临时用电组织设计编制主要内容 8 条。

凡达不到上述电气设备数量或用电量的，可以不编制临时用电组织设计，按其主要内容的第 8 条执行。

二、临时用电安全技术交底资料1 绝缘、接地、电阻和漏电保护器的参数检查表；② 临时用电技术档案资料有电气技术人员保管；③ 电工负责保管电气设备安装拆除的有关资料。

三、在建工程与外电线路的安全距离和保护1 凡电压在 1kv 以上（不包括 1kv ）称为高压电路；2 凡电压在 1kv 以下（含 1kv ）称为低压电路；3 安全电压，凡 50v 以下（ 50v 、 42v 、 36v 、 12v 、 6v ）均称为安全电压。

四、接地、接零和临时用电的安全保护系统和防雷⒈接地—将电气设备可导电的金属外壳（部分）用导线与大地相连称之为接地，其分类如下：Ⅰ类—工作接地（产生工作零线）。

在电力系统中因工作需要的接地称为工作接地，其电阻R ≤ 4 Ω；Ⅱ类—保护接地。

在电力系统中因防止漏电伤害保护所需要的接地称为保护接地，其电阻R ≤ 4 Ω；Ⅲ类—重复接地。

在电力线中除始端接地外，在其中间或末端的再次接地称为重复接地，其电阻R ≤ 10 Ω；Ⅳ类—防雷接地。

将避雷针（器）用导线与大地相连称为防雷接地，其电阻R ≤30 Ω。

五、在建工地的临时用电系统⒈原在建工地使用的是 TT 系统（不能保证电阻R ≤ 4 Ω），这种电力系统对于设备操作不安全； 88 年后进入 TN 系统，并强制执行 TN—S （三相五线制）系统，如图所示：L 1L 2L 3NP EL 1 —相线（俗称火线） 1 ，用黄色线；L 2 —相线（俗称火线） 2 ，绿色线；L 3 —相线（俗称火线） 3 ，红色线：N —工作零线，其R ≤ 4 Ω，淡蓝色线；P E —保护接地线其R ≤ 4 Ω，只能与设备外壳相连接，用绿 / 黄双色线。

配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。

配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。

一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。

如果需要计算机隔离，还需要进行地下隧道连接。

建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。

2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。

建筑要有防火、声音隔离、排气、排水系统等设施。

3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。

配电室接地应满足防雷、防静电等防护要求。

接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。

4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。

因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。

二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。

2. 作业人员着装俗话说常言道：工具不如工人重要。

工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。

在施工完成后要进行绝缘性和泄漏电流的检查和测试。

3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。

在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。

三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。

电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。

工程施工现场临时配电室设计规范及要求范本工程施工现场临时配电室是保障施工现场电力供应安全的重要设施，其设计规范和要求对保障施工现场的电力安全具有重要意义。

下面是工程施工现场临时配电室设计的规范和要求范本，详细阐述了临时配电室的设计原则、设施要求、安全措施等内容。

1.设计原则（1）可靠性原则：临时配电室的设计应确保电力供应的可靠性和稳定性，以满足施工现场各项电气设备的使用要求。

（2）安全性原则：临时配电室的设计应符合国家电气安全标准，确保施工现场电力供应的安全可靠。

（3）经济性原则：临时配电室的设计应尽量减少投资和运营成本，提高资源利用效率。

2.设施要求（1）临时配电室应设立在离施工现场适当距离的安全区域内，不得妨碍施工现场的正常进行。

（2）临时配电室的建筑结构应具备一定的防火性能，防止火灾事故的发生，选择防火等级符合施工现场要求的材料。

（3）临时配电室的地面应平整、干净、无积水，防止电器设备受潮和发生漏电事故。

（4）临时配电室内应装置可靠的接地装置，确保电气设备的安全运行。

（5）临时配电室内应设置合适的照明设施，以便工作人员对设备运行情况进行观察和维护。

（6）临时配电室内应按照施工现场的需要配备适当容量的电缆线路、电力仪表、电力开关等设备，满足施工现场的电力供应需求。

（7）临时配电室内的电器设备应由合格的电工按照规范进行安装和维护，确保设备的正常运行和安全使用。

3.安全措施（1）临时配电室内的电气设备应定期进行巡视和检查，发现问题及时进行处理。

（2）临时配电室内应设计合理的通风设施，防止设备过热而引发火灾事故。

（3）临时配电室内的电缆线路应进行固定，并设有防护罩，以防止混凝土、机械设备等外界因素对电缆的损坏。

（4）临时配电室内的电器设备应设置漏电保护器、短路保护器等安全装置，及时切断电源，防止电气事故的发生。

（5）临时配电室内的电器设备应设有明显的警示标识，以方便人员识别和紧急处理事故。

以上是工程施工现场临时配电室设计规范及要求的范本，具体的设计和实施应根据实际施工现场情况进行调整和改进。
