配电室管理规定范本一、综述1. 为了保证配电系统的正常运行，确保电力供应的安全性和可靠性，减少事故发生的可能性，特制定本配电室管理规定。
2. 本管理规定适用于配电室的日常管理，包括配电室的使用、设备的操作和维护、安全防护等方面。
二、配电室的使用1. 配电室只允许授权人员进入，未经授权人员禁止进入，严禁非相关人员进入配电室。
2. 进入配电室的人员必须佩戴防静电服，严禁穿戴金属饰品和物品，并需按规定的操作程序进行作业。
3. 临时停电必须提前至少24小时向相关部门申请，并做好相应的安全措施。
4. 配电室内禁止吸烟、使用明火和易燃物品。
三、设备的操作和维护1. 操作配电室设备前，必须经过相关培训并持证上岗。
2. 操作设备时应佩戴绝缘手套、绝缘靴等个人防护用品，不得戴手套或靴子上班。
3. 每次操作前，必须检查设备的正常工作状态，包括电压、电流、温度等参数，并记录在操作记录表中。
4. 定期对配电室设备进行检修和维护，确保设备的可靠性和安全性。
5. 发现设备故障或异常，应及时报告维修部门，并采取相应的措施进行紧急处理。
四、安全防护1. 配电室应安装完善的防火、防爆设施，并定期进行检查和维护。
2. 配电室应配备足够数量和规格的灭火器和灭火设备，并定期检查和充实。
3. 配电室内的设备和电气线路应保持整洁，不得存放杂物和易燃、易爆物品。
4. 配电室内应定期进行安全检查，发现隐患应及时整改，确保安全生产。
5. 配电室内应配置监控设备，有完善的视频监控记录和报警系统，确保配电室的安全和防范能力。
五、应急处理1. 在发生火灾、电气事故、设备故障等突发情况时，配电室人员应立即采取应急措施，并及时报告相关部门。
2. 配电室应配备急救设备和急救人员，并经常进行急救培训，提高应急处理的能力。
3. 配电室必须制定应急预案，定期组织演练，确保在突发情况下能够迅速、有效地应对。
六、管理责任1. 配电室的管理责任在配电室主管和相关工作人员之间进行分工，各负其责。
一、施工现场临时用电管理：1、按照JGJ46—88《施工现场临时用电安全技术规范》的规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
”编写临时用电施工组织设计的内容有：①、现场勘探及工程概况。
②、确定电源进线和变电所、配电房、总配电箱、分配电箱等的装设位置及线路走向。
③、负荷计算书。
④、选择变压器容量、导线截面和电器的类型、规格。
⑤、绘制电气平面图、立面图和接线系统图。
⑥、制订安全用电技术措施和电气防火措施。
2、临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责人审批，有关部门批准盖章后并报监理公司总监理工程师审批后实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施，并补充有关资料图纸。
3、临时用电施工组织设计被批准实施前，电气工程技术人员向安装、维修电工和各种用电设备人员分别贯彻交底的文字资料。
4、安装、维修或拆除临时用电工程，必须由持上岗证的专业电工完成。
禁止不懂电气人员玩弄、操作电气设备。
二、配电房的选址要求：1、正确选择配电房的搭建位置，要根据施工现场所处的地理位置和周围环境，配电房的位置尽量避开山谷、低洼地带等雨水易积地方，避开可能发生滑坡、山洪暴发的地段。
2、配电房应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。
三、配电房的结构要求：1、配电房应采用砖墙结构，屋面应砼现浇或盖多孔预制板。
2、配电房应合理设置门、窗（百叶窗）、能自然通风，并应采取防止雨雪的措施。
3、配电房的门应向外开，门应坚固，刷上油漆美观，并配锁。
4、配电房的建筑物和构筑物的耐火等级不低于3级。
四、配电房室内应符合下列要求：1、配电屏（盘）正面的操作通道宽度，单列布置不小于1.5m，双列布置不小于2m；2、配电屏（盘）后面的维护通道宽度不小于0.8m；（个别地点有建筑物结构凸出的部分，则此点通道宽度可不小于0.6m）；3、配电屏（盘）侧面的维护通道宽度不小于1m；4、配电室的天棚距地面不低于3m；5、在配电室内设值班或检修时，该室距配电屏（盘）的水平距离大于1m，并采取屏障隔离；6、配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通行道的高度不小于1.9m；7、配电室的围栏上端与垂直上方带电部分的净距，不小于0.075m；8、配电装置的上端距天棚不小于0.5m；9、母线均涂刷有色油漆（以屏（盘）的正面方向为准），其涂色应符合下列表内规定。

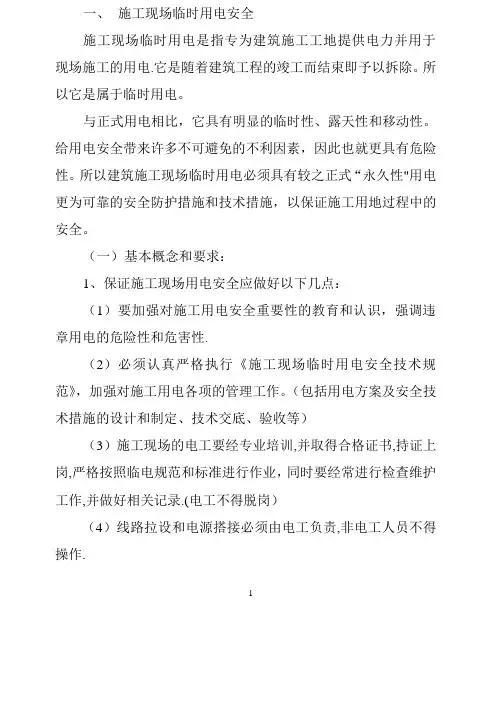

一、施工现场临时用电安全施工现场临时用电是指专为建筑施工工地提供电力并用于现场施工的用电.它是随着建筑工程的竣工而结束即予以拆除。
所以它是属于临时用电。
与正式用电相比，它具有明显的临时性、露天性和移动性。
给用电安全带来许多不可避免的不利因素，因此也就更具有危险性。
所以建筑施工现场临时用电必须具有较之正式“永久性"用电更为可靠的安全防护措施和技术措施，以保证施工用地过程中的安全。
（一）基本概念和要求：1、保证施工现场用电安全应做好以下几点：（1）要加强对施工用电安全重要性的教育和认识，强调违章用电的危险性和危害性.（2）必须认真严格执行《施工现场临时用电安全技术规范》，加强对施工用电各项的管理工作。
（包括用电方案及安全技术措施的设计和制定、技术交底、验收等）（3）施工现场的电工要经专业培训,并取得合格证书,持证上岗,严格按照临电规范和标准进行作业，同时要经常进行检查维护工作,并做好相关记录.(电工不得脱岗）（4）线路拉设和电源搭接必须由电工负责,非电工人员不得操作.12、电流对人体的伤害有以下三种形式：电击、电伤、电磁场伤害。
（1）电击：是指电流通过人体，破坏人的心脏、肺及神经系统的正常功能.（2）电伤:是指电流的热效应，化学效应和机械效应对人体的伤害，如电弧烧伤、熔化金属溅出烫伤等。
（3）电磁场伤害:是指在高频磁场的作用下，人会出现头晕,乏力，失眠等神经系统的症状。
（以上三种伤害形式以电击伤害危险性最大）。
3、按照人体触及带电体的方式和电流通过人体的途径，电击又可分为以下四种情况:（1）低压单相触电：即人体站在地面上触及一相带电体的触电,大部分触电事故都是单相触电。
（2）低压两相触电：即人体同时触及两相带电体的触电，此类触电危险性更大。
（3）跨步电压触电：即人体在接地点周围，两脚之间出现的电压。
（4）高压电击：对于高于1000V以上的高压电气设备，当人体过分接近它时，高压电可将空气电离，然后通过空气进入人体，此时还伴有高压弧把人烧伤。
一.施工现场暂时用电治理：【1 】1.按照JGJ46—88《施工现场暂时用电安然技巧规范》的划定：“暂时用电装备在5台及5台以上或装备总容量在50KW及50KW以上者,应编制暂时用电施工组织设计.”编写暂时用电施工组织设计的内容有：①.现场勘察及工程概况.②.肯定电源进线和变电所.配电房.总配电箱.分派电箱等的装设地位及线路走向.③.负荷盘算书.④.选择变压器容量.导线截面和电器的类型.规格.⑤.绘制电气平面图.立面图和接线体系图.⑥.制定安然用电技巧措施和电气防火措施.2.暂时用电施工组织设计必须由电气工程技巧人员编制,企业（公司级）技巧负责人审批,有关部分赞成盖印后并报监理公司总监理工程师审批后实行;变动暂时用电施工组织设计必须由原编制者.审批者和赞成部分赞成后实行,并填补有关材料图纸.3.暂时用电施工组织设计被赞成实行前,电气工程技巧人员向装配.维修电工和各类用电装备人员分离贯彻交底的文字材料.4.装配.维修或裁撤暂时用电工程,必须由持上岗证的专业电工完成.制止不懂电气人员玩弄.操纵电气装备.二.配电房的选址请求：1.准确选择配电房的搭建地位,要依据施工现场合处的地理地位和四周情形,配电房的地位尽量避开山谷.低凹地带等雨水易积地方,避开可能产生滑坡.山洪迸发的地段.2.配电房应接近电源,并应设在无尘土.无蒸汽.无腐化介质及无振动的地方.三.配电房的构造请求：1.配电房应采取砖墙构造,屋面应砼现浇或盖多孔预制板.2.配电房应合理设置门.窗（百叶窗）.能天然通风,并应采纳防止雨雪的措施.3.配电房的门应向外开,门应稳定,刷上油漆美不雅,并配锁.4.配电房的建筑物和修建物的耐火等级不低于3级.四.配电房室内应相符下列请求：1.配电屏（盘）正面的操纵通道宽度,单列安插不小于1.5m,双列安插不小于2m;2.配电屏（盘）后面的保护通道宽度不小于0.8m;（个体地点有建筑物构造凸出的部分,则此点通道宽度可不小于0.6m）;3.配电屏（盘）正面的保护通道宽度不小于1m;4.配电室的天棚距地面不低于3m;5.在配电室内设值班或检修时,该室距配电屏（盘）的程度距离大于1m,并采纳樊篱隔离;6.配电室内的裸母线与地面垂直距离小于2.5m时,采取遮栏隔离,遮栏下面通行道的高度不小于1.9m;7.配电室的围栏上端与垂直上方带电部分的净距,不小于0.075m;8.配电装配的上端距天棚不小于0.5m;9.母线均涂刷有色油漆（以屏（盘）的正面偏向为准）,其涂色应相符下列表内划定.相别色彩垂直分列程度分列引下分列五.总配电柜的安然治理：1.配电柜应设置装备摆设的电气装备请求：①.应装设电压表.总电流表.总电度表及其他内心.②.应装设总隔分开关分路隔分开关.总熔断器和分路熔断路（或总主动开关和分路主动开关）,以及漏电呵护器,若漏电呵护器同时具备过负荷和短路呵护功效,则可不装分路熔断器或分路主动开关.总开关额定值及动作整定值应与分路开关的额定值及动作整定值相顺应.2.配电柜装设的电气技巧请求：①.配电柜应采取铁板或优质绝缘材料制造,铁板的厚度应大于1.5㎜.供给商应供给产品及格证书.②.配电柜内的电器应装配在金属或非木质的绝缘电器装配板上.金属板与配电柜柜体应电气衔接.③施工现场制止用木质材料制造配电柜装配电器.3.配电柜的制造请求：①.总配电柜必须防雨.防尘,箱体应周密.正直,箱门开.关松紧恰当,便于开关.②.必须有无缺的门锁.③.端子板一般放在柜内配电板下部或箱内底侧边,并应分离标明“N”.“PE”.4.配电柜设置地位请求：①.动力配电箱和照明配电箱宜分离设置,若设置在统一配电箱内,动力和照明线路应分路设置.②.配电柜应放在凸起的电缆沟上,基本应稳定.③.配电柜四周应有足够两人同时工作的空间和通道,不得堆物.5.配电柜内部开关电器装配请求：①.柜内电器装配通例是左大右小,大容量的掌握开关,熔断器在左面,右面装配小容量的开关电器.②.柜内所有的开关电器应装配正直.稳定,不得有任何的松动.歪斜.③.内部设置电器元件之间的距离和与箱体之间的矩离应相符电气规范.④.配电柜其内部开关电器的所有正常不带电的金属部件均应作靠得住的呵护接零.呵护零线必须采取尺度的黄/绿双色线,并经由过程专用接线端子板衔接,与工作零线差别.⑤.配电柜导线进出口处请求：⑴对于配电柜的电源导线进出为下进下出,不克不及设在上面.后面.正面,更不克不及从箱门裂缝中引进和引出导线.⑵在导线的进.出口处增强绝缘,并将导线卡固.6.配电柜内接连导线请求：①.配电柜内应采取绝缘导线其机能要优越,接头不得松动,不得有外露导电部分.②.配电柜内尽量采取铜线.铝线接头万一松动,造成接触不良产生电火花和高温,使接头绝缘销毁,导致对地短路故障.为了包管靠得住的电气衔接,呵护零线应采取绝缘铜线.六.配电房的安然治理措施：1.室外安然防护措施：①.配电房的外墙运用白灰粉刷,尔后在墙面上呈45度斜角.相隔20公分阁下画出线条,用黄黑油漆（不宜用红白油漆,因白漆易沾尘变色.红色受紫外线照耀易变色）墙面,起到警示感化.②.配电房室外应设立排水沟,四周不得有积水.③.配电房的屋面应有防水措施,并应设置隔层或搭设规范的防护棚.2.室内安然防护措施：①.室内墙面运用白灰粉刷,涂料刷白.②.室内制止存放易燃.易爆.易腐物品.③.室内应保持天然通风散热和采光.应装照明灯,照明灯应从总开关上端引出,防止拉闸灭灯.④.室内地坪应高于室外埠坪5㎝以上.配电柜应放在电缆沟上,电缆沟砌体应高于室内地坪20㎝以上.防止配电装配受潮.⑤.对电缆沟进出线口.窗户必须用铁蒺藜关闭.在门框上装配一块高度不低于50㎝的档板,刷上黄黑油漆,在板上书写“档鼠板”三字,防止小动物进入.采纳以上措施可有用防止小动物进入配电电器和母线间造成短路故障.3.电气防火措施：①.在室外墙上离地130㎝高处设置装备摆设至少2只以上1211灭火器或干粉灭火器等绝缘灭火器.（严禁用泡沫导电灭火器.清水息灭电气火警）.②.室内电缆沟的敷设深度不得小于0.6m,并在电缆高低各平均铺设不小于0.5m的细砂然后笼罩水泥簿板或红砖,可防止电缆火警③.室内设置装备摆设一只黄砂箱,应盛满黄砂,预备一把铁锹.在电缆线产生不测起火时,可用黄砂履盖息灭火警.4.其他安然措施：①.室外门上头贴上总配电室标识牌;门上方应贴上一块“配电重电.闲人莫入”警示牌.②.树立轨制,室内应挂好《配电室安然操纵规矩》牌.《施工用电验收及格牌》.《电工义务制》牌.《施工用电操纵义务人》牌.预备一块《在检修中,严禁合闸》牌,在检修工作中应运用此牌.③.配电柜门上运用不干胶割字（红色）,内容为“安然用电”.“义务人：×××”.“编号：”等.④.应实时打扫卫生.清除网尘,保持室内干净.七.配电柜（箱）的运用和维修：①.配电柜均应标明名称.用处,并做出分路标识,有专人治理.②.配电柜应每十天检讨和维修一次,（规范请求每月检讨和维修一次）.检讨维修时必须断电,并吊挂停电标记牌.检讨和维修内容运用表格情势记载并张贴在柜门内.③.施工现场停滞功课1h以上时,应将配电柜断电上锁.④.配电柜内不得搭接其他暂时用电装备.八.用电档案材料治理请求：在工程扶植施工进程中,应切实做好安然用电治理工作,实时收集.整顿用电档案材料,内容如下：①.施工用电组织设计计划（分三个阶段,即基本.构造.装潢）.②.修正的暂时用电施工组织设计.③.技巧交底,向施工人员.电工等交底内容.④.检讨和验收,按照JGJ59—99尺度进行检讨,验收及格后方可运用.⑤.电器装备的调试.测试和磨练材料,主如果装备绝缘和机能无缺情形.⑥.接地电阻测试记载.⑦.按期检讨表,按施工组织设计中请求及各建筑企业安然治理轨制中的请求进行（也包含一些不按期的检讨）.⑧电工维修记载.注明日期.部位.维修内容,如电工日志均要有记载.。
对配电室的规定模版配电室是电力系统中非常重要的设施，主要用于供电系统的配电、控制和保护。
为了确保配电室的正常运行、安全可靠，以及管理的规范性，制定一套配电室的规定模板至关重要。
本文将介绍一个配电室规定模版，以保证配电室的安全运行和工作效率。
一、配电室的安全措施1. 配电室内应严禁存放易燃、易爆等危险物品，确保配电室环境的安全。
2. 配电室工作人员应定期接受安全培训，了解配电室设备的操作规程、事故处理方法等。
3. 配电室应配备必要的消防设施，如灭火器、消防栓等，并定期检查、维护这些设施的有效性。
4. 配电室出入口应保持畅通，不得堆放杂物，以便紧急情况下的疏散。
5. 配电室设备的运行状态应定期检查、测试和维护，确保其正常运行和安全可靠。
二、配电室的电气设备和线路管理1. 配电室设备的投运应符合相关电气设备的安装和维护规定，且每台设备应有明确的编号和标识。
2. 配电室设备的维护应按照相关设备的使用说明和维护手册进行，定期进行检查、清洁、润滑和维修。
3. 配电室的电气线路应有明确的布线图和线路标识，以便维修和故障排除时能够快速定位和识别。
4. 配电室应配备充足且合适的开关、保险丝等电气元件，防止因电气故障引发事故。
5. 配电室设备的电气接地应符合相关规定，接地电阻应定期检测，确保接地系统的有效性。
三、配电室的工作管理1. 配电室应设立专门的负责人，负责配电室的日常管理、设备维护和事故处理等工作。
2. 配电室的工作人员应遵守严格的操作规程，确保安全操作和设备的正常运行。
3. 配电室应建立一套完善的操作记录和事故处理记录，以备查验和参考。
4. 配电室设备的维修和更换应提前计划和安排，避免因设备故障带来的意外停电和损失。
5. 配电室内应保持干燥、整洁的工作环境，并定期清理设备和配电房内的污垢和杂物。
四、配电室的安全巡检和维护1. 配电室设定合理的定期巡检计划，对设备、线路和电气系统进行检查和维护。
2. 巡检人员应认真执行巡检计划，及时发现并解决设备故障、线路漏电、松动接触等问题。
一、施工现场临时用电管理：1、按照JGJ46-88《施工现场临时用电安全技术规范》的规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
”编写临时用电施工组织设计的内容有：①、现场勘探及工程概况。
②、确定电源进线和变电所、配电房、总配电箱、分配电箱等的装设位置及线路走向。
③、负荷计算书.④、选择变压器容量、导线截面和电器的类型、规格。
⑤、绘制电气平面图、立面图和接线系统图。
⑥、制订安全用电技术措施和电气防火措施.2、临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责人审批，有关部门批准盖章后并报监理公司总监理工程师审批后实施;变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施,并补充有关资料图纸。
3、临时用电施工组织设计被批准实施前，电气工程技术人员向安装、维修电工和各种用电设备人员分别贯彻交底的文字资料。
4、安装、维修或拆除临时用电工程，必须由持上岗证的专业电工完成。
禁止不懂电气人员玩弄、操作电气设备。
二、配电房的选址要求：1、正确选择配电房的搭建位置,要根据施工现场所处的地理位置和周围环境，配电房的位置尽量避开山谷、低洼地带等雨水易积地方，避开可能发生滑坡、山洪暴发的地段。
2、配电房应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。
三、配电房的结构要求：1、配电房应采用砖墙结构,屋面应砼现浇或盖多孔预制板。
2、配电房应合理设置门、窗(百叶窗）、能自然通风,并应采取防止雨雪的措施。
3、配电房的门应向外开，门应坚固，刷上油漆美观,并配锁.4、配电房的建筑物和构筑物的耐火等级不低于3级。
四、配电房室内应符合下列要求:1、配电屏（盘）正面的操作通道宽度，单列布置不小于1.5m，双列布置不小于2m；2、配电屏(盘）后面的维护通道宽度不小于0。
8m；(个别地点有建筑物结构凸出的部分，则此点通道宽度可不小于0。
施工现场临时用电安全技术规范中6.1.4配电室布置应符合下列要求：1、配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于O.8m,双列背对背布置不小于15m,个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；3、配电柜侧面的维护通道宽度不小于1m；4、配电室的顶棚与地面的距离不低于3m；5、配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于1m,并采取屏障隔离；6、配电室内的裸母线与地向垂直距离小于2.5m时，采用遮栏隔离，遮栏下通道的高度不小于19m；7、配电室围栏上端与其正上方带电部分的净距不小于0.075m；8、配电装置的上端距顶棚不小于0.5m；9、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；10、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；11、配电室的门向外开，并配锁；12、配电室的照明分别设置正常照明和事故照明。
注意：我们各项目使用的总配电箱基本上都是前后都有漏电保护器的，意味着我们配电室操作通道是前后各一条,按规范要求操作通道宽不小于15米，加上配电箱本身厚度约0.7米，即3.7米。
按规范要求维护通道宽不小于1米,加上配电箱本身宽度约12米（根据实际宽度计算），即3.2米。
按规范要求，配电室的顶棚与地面的距离不低于3m。
即现场实际配电房的尺寸最小应该为深3.7米*宽3.2米*高3米。
宽度应随现场实际情况进行调整。
注意不能直接使用图册上3*3*3的尺寸。

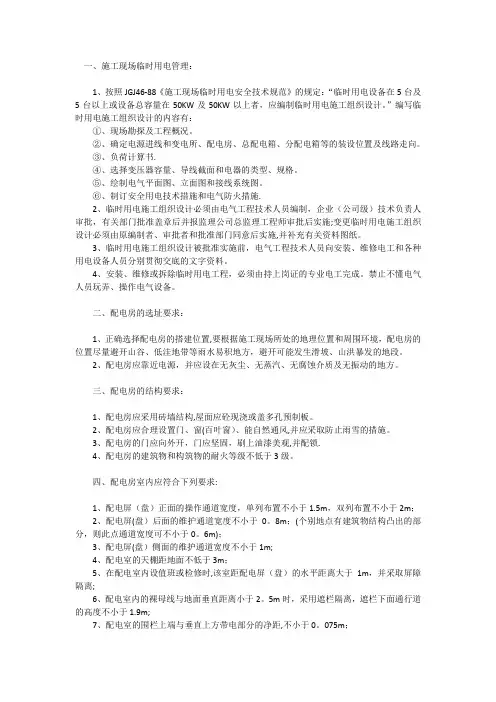

一、施工现场临时用电管理：
1、按照JGJ46—88《施工现场临时用电安全技术规范》的规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
”编写临时用电施工组织设计的内容有：
①、现场勘探及工程概况。
②、确定电源进线和变电所、配电房、总配电箱、分配电箱等的装设位置及线路走向。
③、负荷计算书。
④、选择变压器容量、导线截面和电器的类型、规格。
⑤、绘制电气平面图、立面图和接线系统图。
⑥、制订安全用电技术措施和电气防火措施。
2、临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责人审批，有关部门批准盖章后并报监理公司总监理工程师审批后实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施，并补充有关资料图纸。
3、临时用电施工组织设计被批准实施前，电气工程技术人员向安装、维修电工和各种用电设备人员分别贯彻交底的文字资料。
4、安装、维修或拆除临时用电工程，必须由持上岗证的专业电工完成。
禁止不懂电气人员玩弄、操作电气设备。
二、配电房的选址要求：
1、正确选择配电房的搭建位置，要根据施工现场所处的地理位置和周围环境，配电房的位置尽量避开山谷、低洼地带等雨水易积地方，避开可能发生滑坡、山洪暴发的地段。
2、配电房应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。
三、配电房的结构要求：
1、配电房应采用砖墙结构，屋面应砼现浇或盖多孔预制板。
2、配电房应合理设置门、窗（百叶窗）、能自然通风，并应采取防止雨雪的措施。
3、配电房的门应向外开，门应坚固，刷上油漆美观，并配锁。
4、配电房的建筑物和构筑物的耐火等级不低于3级。
四、配电房室内应符合下列要求：
1、配电屏（盘）正面的操作通道宽度，单列布置不小于1.5m，双列布置不小于2m；
2、配电屏（盘）后面的维护通道宽度不小于0.8m；（个别地点有建筑物结构凸出的部分，则此点通道宽度可不小于0.6m）；
3、配电屏（盘）侧面的维护通道宽度不小于1m；
4、配电室的天棚距地面不低于3m；
5、在配电室内设值班或检修时，该室距配电屏（盘）的水平距离大于1m，并采取屏障隔离；
6、配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通行道的高度不小于1.9m；
7、配电室的围栏上端与垂直上方带电部分的净距，不小于0.075m；
8、配电装置的上端距天棚不小于0.5m；
9、母线均涂刷有色油漆（以屏（盘）的正面方向为准），其涂色应符合下列表内规定。
相别
颜色
垂直排列
水平排列
引下排列
五、总配电柜的安全管理：
1、配电柜应配置的电气设备要求：
①、应装设电压表、总电流表、总电度表及其他仪表。
②、应装设总隔离开关分路隔离开关、总熔断器和分路熔断路（或总自动开关和分路自动开关），以及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能，则可不装分路熔断器或分路自动开关。
总开关额定值及动作整定值应与分路开关的额定值及动作整定值相适应。
2、配电柜装设的电气技术要求：
①、配电柜应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5㎜。
供应商应提供产品合格证书。
②、配电柜内的电器应安装在金属或非木质的绝缘电器安装板上。
金属板与配电柜柜体应电气连接。
③施工现场禁止用木质材料制作配电柜安装电器。
3、配电柜的制作要求：
①、总配电柜必须防雨、防尘，箱体应严密、端正，箱门开、关松紧适当，便于开关。
②、必须有完好的门锁。
③、端子板一般放在柜内配电板下部或箱内底侧边，并应分别标明“N”、“PE”。
4、配电柜设置位置要求：
①、动力配电箱和照明配电箱宜分别设置，若设置在同一配电箱内，动力和照明线路应分路设置。
②、配电柜应放在凸起的电缆沟上，基础应稳固。
③、配电柜周围应有足够两人同时工作的空间和通道，不得堆物。
5、配电柜内部开关电器安装要求：
①、柜内电器安装常规是左大右小，大容量的控制开关，熔断器在左面，右面安装小容量的开关电器。
②、柜内所有的开关电器应安装端正、牢固，不得有任何的松动、歪斜。
③、内部设置电器元件之间的距离和与箱体之间的矩离应符合电气规范。
④、配电柜其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。
保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。
⑤、配电柜导线进出口处要求：⑴对于配电柜的电源导线进出为下进下出，不能设在上面、后面、侧面，更不能从箱门缝隙中引进和引出导线。
⑵在导线的进、出口处加强绝缘，并将导线卡固。
6、配电柜内接连导线要求：
①、配电柜内应采用绝缘导线其性能要良好，接头不得松动，不得有外露导电部分。
②、配电柜内尽量采用铜线。
铝线接头万一松动，造成接触不良产生电火花和高温，使接头绝缘烧毁，导致对地短路故障。
为了保证可靠的电气连接，保护零线应采用绝缘铜线。
六、配电房的安全管理措施：
1、室外安全防护措施：
①、配电房的外墙应用白灰粉刷，而后在墙面上呈45度斜角、相隔20公分左右画出线条，用黄黑油漆（不宜用红白油漆，因白漆易沾尘变色、红色受紫外线照射易变色）墙面，起到警示作用。
②、配电房室外应设立排水沟，周围不得有积水。
③、配电房的屋面应有防水措施，并应设置隔层或搭设规范的防护棚。
2、室内安全防护措施：
①、室内墙面应用白灰粉刷，涂料刷白。
②、室内禁止存放易燃、易爆、易腐物品。
③、室内应保持自然通风散热和采光。
应装照明灯，照明灯应从总开关上端引出，防止拉闸灭灯。
④、室内地坪应高于室外地坪5㎝以上。
配电柜应放在电缆沟上，电缆沟砌体应高于室内地坪20㎝以上。
防止配电装置受潮。
⑤、对电缆沟进出线口、窗户必须用铁丝网封闭。
在门框上安装一块高度不低于50㎝的档板，刷上黄黑油漆，在板上书写“档鼠板”三字，避免小动物进入。
采取以上措施可有效防止小动物进入配电电器和母线间造成短路故障。
3、电气防火措施：
①、在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火器。
（严禁用泡沫导电灭火器、清水扑灭电气火灾）。
②、室内电缆沟的敷设深度不得小于0.6m，并在电缆上下各均匀铺设不小于0.5m的细砂然后覆盖水泥簿板或红砖，可防止电缆火灾
③、室内配置一只黄砂箱，应盛满黄砂，预备一把铁锹。
在电缆线发生意外起火时，可用黄砂履盖扑灭火灾。
4、其他安全措施：
①、室外门上头贴上总配电室标识牌；门上方应贴上一块“配电重电、闲人莫入”警示牌。
②、建立制度，室内应挂好《配电室安全操作规则》牌、《施工用电验收合格牌》、《电工责任制》牌、《施工用电操作责任人》牌。
准备一块《在检修中，严禁合闸》牌，在检修工作中应使用此牌。
③、配电柜门上应用不干胶割字（红色），内容为“安全用电”、“责任人：×××”、“编号：”等。
④、应及时打扫卫生、扫除网尘，保持室内清洁。
七、配电柜（箱）的使用和维修：
①、配电柜均应标明名称、用途，并做出分路标识，有专人管理。
②、配电柜应每十天检查和维修一次，（规范要求每月检查和维修一次）。
检查维修时必须断电，并悬挂停电标志牌。
检查和维修内容应用表格形式记录并张贴在柜门内。
③、施工现场停止作业1h以上时，应将配电柜断电上锁。
④、配电柜内不得搭接其他临时用电设备。
八、用电档案资料管理要求：
在工程建设施工过程中，应切实做好安全用电管理工作，及时收集、整理用电档案资料，内容如下：
①、施工用电组织设计方案（分三个阶段，即基础、结构、装饰）。
②、修改的临时用电施工组织设计。
③、技术交底，向施工人员、电工等交底内容。
④、检查和验收，按照JGJ59—99标准进行检查，验收合格后方可使用。
⑤、电器设备的调试、测试和检验资料，主要是设备绝缘和性能完好情况。
⑥、接地电阻测试记录。
⑦、定期检查表，按施工组织设计中要求及各建筑企业安全管理制度中的要求进行（也包含一些不定期的检查）。
⑧电工维修记录、注明日期、部位、维修内容，如电工日记均要有记录。
