施工现场临时用电配电室布置规定

工程施工现场临时配电室设计规范及要求工程施工现场临时配电室是工程建设过程中必不可少的一环，它起到了提供电力供应和确保施工安全的重要作用。

为了确保临时配电室的设计与使用符合相关安全规范和要求，下面将重点介绍临时配电室的设计规范及要求。

1.布置和选址临时配电室应尽可能设置在离施工现场较远的地方，避免因构筑物倒塌、机械碰撞等意外事故对配电室造成影响。

同时，应设置在地势较高、通风条件较好的地方，避免水灾等自然灾害对配电设备的影响。

2.安全通道和防护措施临时配电室周围应设置安全通道，方便人员疏散和维修保养。

配电室周围应设立围栏或隔离墙，确保无关人员不进入配电室区域，避免发生触电等事故。

3.电缆敷设与保护电缆布线应排列整齐，避免交叉交错，确保电缆的可靠供电和安全使用。

在需要跨越道路等区域敷设电缆时，应采取合适的保护措施，如设置电缆桥架、防护管等，防止电缆被损坏。

4.接地系统临时配电室的接地系统应符合相关电气规范要求，确保安全可靠。

所有金属设备和外露导体应可靠接地，减少触电风险。

5.防火措施临时配电室应设置灭火器、火灾报警器等消防设施，确保在发生火灾时及时控制和报警。

配电室内应定期清理，保持干净整洁，避免易燃物品堆积和火源接触。

6.通风系统临时配电室应设置通风设施，保持室内通风良好。

通风设备应定期检查和维护，确保正常工作。

在配电室内应设置排烟装置，及时排除室内有害气体和烟雾，保证人员和设备的安全。

7.设备容量和负载平衡临时配电室设计中应合理计算设备负荷，确定合适的设备容量，并确保负载平衡。

过载会导致设备损坏和安全隐患，应避免此类情况的发生。

8.设备维护和保养临时配电室设备应定期进行检查、维护和保养。

设备维护记录和实施细节应详尽记录，并由专人负责，确保设备处于良好的工作状态。

9.安全警示标志临时配电室应设置合适的安全警示标志，提示相关人员注意电气安全。

警示标志应清晰可见，包括与电源、电缆和设备安全相关的图标和文字。

工程施工现场临时配电室设计规范及要求范文一、概述工程施工现场临时配电室是为了满足工程建设期间电力供应的需要而设立的临时用电设施。

为确保施工现场安全和电力供应的可靠性，需要对临时配电室的设计进行规范和要求。

二、设计规范1.布置和区域划分（1）临时配电室应与其他施工区域、临时设施分开布置，与易燃易爆物品的存放区域保持一定的安全距离。

（2）临时配电室的布置应考虑施工现场的地形、道路等因素，确保施工机械设备、人员的通行不受阻碍。

（3）临时配电室应根据不同功率负荷设立配电区域，每个区域之间应设有可靠的隔离和防火措施。

2.安全设施和防护措施（1）临时配电室应设有可靠的接地装置，并建立良好的接地保护措施，确保电气设备的可靠接地。

（2）临时配电室应配备足够的灭火器材，并设置明显的灭火器标志。

（3）临时配电室应采取防护措施，防止非操作人员进入，设立明显的警示标志，避免发生相关事故。

3.电气设备和线路设计（1）临时配电室应配备符合规定要求的电气设备和线路，包括配电箱、电缆、开关设备等，其额定电流和电压应满足工程施工现场的实际需求。

（2）临时配电室应根据实际用电负荷合理划分电路，避免过载和短路现象发生。

（3）电气设备和线路应符合国家和行业相关标准，必要时进行检测和验收。

4.环境保护措施（1）临时配电室应设有良好的通风设施，保持室内空气流通，防止电气设备过热。

（2）临时配电室应设有排水装置，及时排除降雨或其他原因导致的积水，避免电气设备受潮损坏。

5.其他规范要求（1）临时配电室内不得放置易燃易爆物品，不得进行明火作业。

（2）临时配电室应定期进行巡视和检查，及时发现和解决电气设备故障和隐患。

（3）临时配电室应设有明显的紧急情况报警装置，方便操作人员及时采取相应的应急措施。

三、设计要求1.安全性要求（1）临时配电室设计应考虑施工现场的特殊环境和使用条件，确保电力供应的安全可靠性。

（2）电气设备和线路的选用应符合国家和行业相关标准，具备良好的耐久性和抗干扰能力。

施工现场临时用电布置一、总则1.施工现场临时用电严格按《建筑施工安全检查标准》JGJ59—99及《施工现场临时用电安全技术规范》JGJ46—88执行。

2.工程开工、施工用电安装前必须编制专项方案,并经总师办审批后方可实施.3.施工现场必须配有专职电工,负责现场内施工用电管理工作.4.在工程施工至±0。

000公司对临时用电安装给予验收.5.本标准适用于公司所有在建工业与民用建筑和路桥及市政工程施工.二、接地与接零保护系统1.施工现场必须采用TN—S接零保护系统，如总配电源无保护零线，则应由总配箱漏电断路器电源侧的零线与重复接地连接后引出。

2.施工现场的重复接地不得少于3处，即总配电箱，分配箱末端和总配出线超过50m的分配箱处.重复接地体应采用角钢、钢管或圆钢，所有接地系统中不得使用螺纹钢材，重复接地电阻不得大于10欧姆。

施工现场每月检测一次。

3.所有电器设备的金属外壳，配电箱及箱门均必须作保护接零。

4.施工现场的接地与接零系统必须使用统一的绿/黄双色线，任何情况下面或相线的一半，总配重复接地线不得小于工作零线的截或相线的一半，总配重复接地线不得小于电源工作零线的线径，与电气设备、配电箱等连接的保护零线应为不小于2.5mm2的多股双色线。

5.施工现场内的起重机，井字架及龙门架，人货梯等机械设备如不在相邻建筑物,构筑物的防雷装置的60。

C保护角范围内，则必须安装防雷装置，在最高点用不小于25mm2的多股双色软线引下接地避雷针高度不小于2m。

固定部位应与设备作绝缘隔离处理。

三、总配电室1.总配室应干燥有通气纱窗，墙面刷白、地坪硬化、并有吊顶，配电室的天棚距地面不得低于3m，且不少于9m2，配电屏的下面有不小于1.5m的操作通道，侧面的维护通道宽度不小于1m;后面的维护通道宽度不小于0.8m,门上有总配室明显标示，总配室的门向外开,并上锁。

2.应设置检修灯，电源由总配电源侧引出,应有电工值班，维修制度,“有人工作，禁止合闸”等禁令标志牌。

标化工地临时配电房安全文明要求及内容
1、其砌筑规格：高度一般不得低于 2.5M,长宽随使用电器设备来设计。

2、其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于0。

3M的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。

3、配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗.
4、配电房应设立明显的安全标志、警示标志。

5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。

6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等.
7、消防设置,其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。

在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火。

配电房室外应设立排水沟，周围不得有积水。

8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志,配电盘两端应与重复接地及保护零线做电气连接.配电盘或配电线路维修时,应悬挂“有人维修，禁止合闸”标志牌。

9、当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间,应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。

花家地供热厂清洁能源改造并接入城市集中供热管网工程施工现场临时用电管理规定在进一步规范施工现场安全用电管理、保障施工用电安全，依据国家、北京市、集团公司、安装公司有关安全用电标准、规范、规定。

结合项目部施工现场临时用电的实际，制定本规定。

一、施工现场用电布置施工现场用电按“三级配电、两极保护”的要求设置临时用电，采用三相五线进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：1.总配电箱设置根据工程单体及生活区、办公区域的平面布置，根据施工任务的划分及设备的配置情况，整个现场用电的配电室四路供电，线路沿工地架埋，过路穿钢管埋地敷设至总配电箱，Ⅱ级配电箱至用电设备按图布置。

2.分配电箱的设置根据总配电箱设置的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱。

3.楼层施工用电分配电箱的设置各单体主体结构施工时分配电箱设在施工层，在装饰阶段每隔五层左右设立一只分配电箱，以满足小型电气设备照明灯施工需要。

各总配、分配电箱的供电范围根据施工需要布置临时用电平面图。

二、安全用电技术措施和电气防火措施1.安全用电措施（1）建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。

值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。

并做好内业资料，雨季要强化检查，对查出的问题限期整改。

（2）建立对总配电箱、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带电运行。

（3）每台电气设备必须执行三级配电、二级漏电保护装置。

（4）每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制两台及两台以上的用电设备（含插座）。

（5）电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。

视负载额定容量，正确选择熔体，使电阻丝可靠的、有效的起到短路保护和断开点的作用。

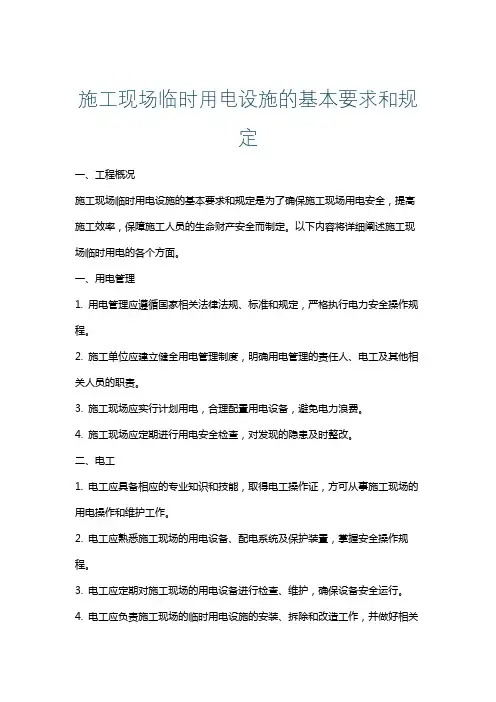

施工现场临时用电设施的基本要求和规定一、工程概况施工现场临时用电设施的基本要求和规定是为了确保施工现场用电安全，提高施工效率，保障施工人员的生命财产安全而制定。

以下内容将详细阐述施工现场临时用电的各个方面。

一、用电管理1. 用电管理应遵循国家相关法律法规、标准和规定，严格执行电力安全操作规程。

2. 施工单位应建立健全用电管理制度，明确用电管理的责任人、电工及其他相关人员的职责。

3. 施工现场应实行计划用电，合理配置用电设备，避免电力浪费。

4. 施工现场应定期进行用电安全检查，对发现的隐患及时整改。

二、电工1. 电工应具备相应的专业知识和技能，取得电工操作证，方可从事施工现场的用电操作和维护工作。

2. 电工应熟悉施工现场的用电设备、配电系统及保护装置，掌握安全操作规程。

3. 电工应定期对施工现场的用电设备进行检查、维护，确保设备安全运行。

4. 电工应负责施工现场的临时用电设施的安装、拆除和改造工作，并做好相关记录。

三、安全距离与外电防护1. 施工现场临时用电设施应与外电线路保持足够的安全距离，防止发生交叉、短路等事故。

2. 安全距离的具体数值应根据外电线路的电压等级和施工现场的实际情况确定，并符合国家相关规定。

3. 施工现场应设置安全警示标志，提醒施工人员注意安全距离，防止误碰外电线路。

4. 在外电线路附近作业时，应采取可靠的防护措施，如搭设防护网、使用绝缘工具等。

5. 施工现场应配备必要的防护用品，如绝缘手套、绝缘鞋、安全帽等，以确保施工人员的人身安全。

五、电缆线路1. 电缆线路的布置应合理规划，避免与施工现场的其他设施和作业区域发生冲突。

2. 电缆线路应采用合格的电缆，其类型、规格和敷设方式应符合国家相关标准和设计要求。

3. 电缆敷设前应进行外观检查，确认无损伤、老化等现象，并进行绝缘测试。

4. 电缆敷设应采取以下措施：a. 敷设路径应避免尖锐物体、高温和化学腐蚀环境。

b. 电缆应固定牢靠，避免因外力导致损伤。

工程施工现场临时配电室设计规范及要求在工程施工现场，临时配电室的设计规范和要求包括以下几个方面：
1. 安全性要求：临时配电室必须符合国家建筑电气安全规范以及相关标准，确保电气设备和配电系统的安全运行。

2. 建筑规划：临时配电室的建筑规划应符合当地建筑规范和消防要求，确保配电室的结构稳固和防火安全。

3. 空间规划：临时配电室的内部空间应根据实际需求进行规划，确保电气设备的布置合理、通风良好，方便操作和检修。

4. 电源接入：临时配电室的电源接入应考虑电源容量和稳定性，确保供电可靠，并符合国家电力公司的规定。

5. 线路设计：临时配电室内的线路设计应合理布置，确保电力负荷平衡和电气设备运行正常。

6. 保护措施：临时配电室应配备过载保护、漏电保护等设备，确保电气设备和人员的安全。

7. 接地设计：临时配电室的接地设计应符合国家标准，确保电气设备的地电位和人身安全。

8. 维护保养：临时配电室应定期进行维护保养，确保设备的正常运行和安全性。

9. 变台设计：临时配电室应考虑未来可能需要扩容的情况，预留足够的空间和设备安装位置。

以上是临时配电室设计的一般规范和要求，具体还需根据具体工程的需要进行调整和补充。

在设计过程中，应咨询相关专业人士，并按照相关标准和法规进行设计和施工。

施工现场临时用电规（参考）1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规要求；图一三级用电、两级漏保示意2. 总配电箱设置★箱体结构、箱电器设置及使用应符合规要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。

3、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

4、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

5、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。

当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。

6、熔断器应选用具有可靠灭弧分断功能的产品。

7、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

图二总配电箱箱布置示意图图三总配电箱实体图3. 分配电箱、开关箱设置★箱体结构、箱电器设置及使用应符合规要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

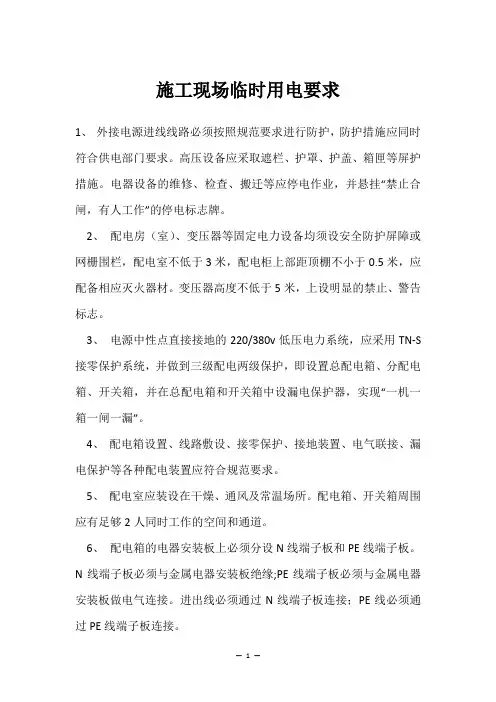

施工现场临时用电要求1、外接电源进线线路必须按照规范要求进行防护，防护措施应同时符合供电部门要求。

高压设备应采取遮栏、护罩、护盖、箱匣等屏护措施。

电器设备的维修、检查、搬迁等应停电作业，并悬挂“禁止合闸，有人工作”的停电标志牌。

2、配电房（室）、变压器等固定电力设备均须设安全防护屏障或网栅围栏，配电室不低于3米，配电柜上部距顶棚不小于0.5米，应配备相应灭火器材。

变压器高度不低于5米，上设明显的禁止、警告标志。

3、电源中性点直接接地的220/380v低压电力系统，应采用TN-S 接零保护系统，并做到三级配电两级保护，即设置总配电箱、分配电箱、开关箱，并在总配电箱和开关箱中设漏电保护器，实现“一机一箱一闸一漏”。

4、配电箱设置、线路敷设、接零保护、接地装置、电气联接、漏电保护等各种配电装置应符合规范要求。

5、配电室应装设在干燥、通风及常温场所。

配电箱、开关箱周围应有足够2人同时工作的空间和通道。

6、配电箱的电器安装板上必须分设N线端子板和PE线端子板。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

7、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备。

8、配电箱、开关箱应装设端正、牢固。

配电箱内配电应有标记、配电箱应有门、有锁、有防雨、防尘罩，铁壳开关箱应接地。

9、配电箱和开关箱严禁使用铜丝、铁丝等金属代替保险丝。

保护零线pe应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出，工作零线N与保护零线PE分开，不得混接。

10、专用变压器供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线PE连接。

零线回路中不允许装设熔断器和开关。

11、场站内各功能区应在明显位置设有防火墙。

各功能区的灭火器不少于10各个，每个功能区至少设置一个消防池并配备相应的灭火器材。
