一、产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
三、型号意义：例如：150QJ10-50/7150-适用最小井径QJ-深井潜水泵10-流量(m3/h)50-总扬程(m)7-级数QJ型井用潜水电泵性能参数250QJ125-128/8 128 75 1×35250QJ140-30/2140 30 18.5 3×10250QJ140-45/3 45 30 3×16 250QJ140-60/4 60 37 3×25 250QJ140-75/5 75 45 1×35 250QJ140-90/6 90 55 1×35 250QJ140-105/7 105 63 1×50 250QJ140-120/8 120 75 1×50250QJ160-15/1160 15 11 3×10250QJ160-30/2 30 22 3×16 250QJ160-45/3 45 37 3×16 250QJ160-60/4 60 45 1×35 250QJ160-75/5 75 55 1×35300QJ200-40/2200 40 37 3×16300QJ200-60/3 60 55 3×25 300QJ200-80/4 80 75 1×35300QJ230-20/1230 20 22 3×16300QJ230-40/2 40 45 3×25 300QJ230-60/3 60 75 3×25。
井用潜水泵型号及参数井用潜水泵是一种以潜水方式工作的水泵，主要用于从井中抽取地下水或其他液体。
它一般由电机、泵体、联轴器、导叶管路、减振或减震装置等组成。
不同型号的井用潜水泵具有不同的参数，本文将介绍几个常见的井用潜水泵型号及其参数。
1.QJ型井用潜水泵QJ型井用潜水泵是一种多级离心潜水泵，适用于较深的井。
其主要参数包括：-流量：1~600m³/h-扬程：5~600m-功率：0.37~185kW-电压：380V- 进口直径：32~150mm- 出口直径：32~150mm- 转速：2850r/min2.QJD型井用潜水泵QJD型井用潜水泵是一种小型单级离心潜水泵，适用于浅井。
其主要参数包括：-流量：0.5~3.2m³/h-扬程：10~95m-功率：0.25~0.75kW-电压：220V- 进口直径：25~32mm- 出口直径：25~32mm- 转速：2850r/min3.QJR型井用热水泵QJR型井用热水泵是一种常用的高温潜水泵，适用于地热井等高温液体的抽取。
其主要参数包括：-流量：5~250m³/h-扬程：10~900m-功率：2.2~800kW-电压：380V- 进口直径：40~350mm- 出口直径：40~350mm- 转速：2950r/min4.QY型井用潜水泵QY型井用潜水泵是一种用于清洁水的单级离心潜水泵，适用于家庭或工业用途。
其主要参数包括：-流量：2~16m³/h-扬程：13~120m-功率：0.37~1.1kW-电压：220V- 进口直径：25~40mm- 出口直径：25~40mm- 转速：2850r/min井用潜水泵的型号及参数根据不同的使用需求和井口情况进行选择。
使用者在选购井用潜水泵时，需要根据井的深度、水位、需求流量和扬程等因素来确定合适的型号和参数。
同时，在使用过程中也需要根据实际情况进行维护保养，确保泵的正常运行和使用寿命。
QJ型深井潜水泵型规格参数
1.型号：QJ(S)10型
潜水泵功率：7.5kW-45kW
电气参数：三相交流电，频率为50Hz/60Hz，额定电压为
380V/415V/440V
出口直径：100mm (4英寸)
输送介质：清水，含沙率不超过0.01%，颗粒直径不超过0.2mm
温度范围：水温不超过40℃
2.流量范围：3-6.5m³/h
扬程范围：10-180m
最大工作压力：16bar
3.泵体材质：不锈钢
叶轮材质：多级杂质流叶轮
密封结构：双端面机械密封
轴封：硬质耐磨机械密封环
4.特点：
(1)高效节能：采用先进的水力模型和优化设计，具有高效、低能耗的特点。
电机效率高，运行稳定可靠。
(2)耐腐蚀性：泵体采用不锈钢材质，具有良好的耐腐蚀性能，可适应不同水质环境。
(3)高扬程：多级杂质流叶轮结构设计，可以获得较高的扬程，满足长距离输送水源的需求。
(4)自动控制：可与控制设备配合使用，实现自动控制和远程监控，提高运行效率。
(5)轴向力平衡：采用双排异型盘片结构，可有效减小轴向力对泵的影响，延长泵的使用寿命。
(6)方便安装和维修：潜水泵结构紧凑，体积小，重量轻，方便安装和维修。
QJ型深井潜水泵广泛应用于农田灌溉、城市供水、工厂水供、矿山供水、建筑供水等领域，其高效节能、耐腐蚀、自动控制等特点使其成为现代化水泵设备的理想选择。
在实际应用中，QJ型深井潜水泵具有流量大、扬程高、安装方便、维修简单等优势，满足了各种复杂环境下的水源供应需求。
【详细内容】：概述：
QJ型井用潜水电泵是从深井中提取地下水的成套机具，广泛应用于农田灌溉、工矿企业的供排水及高原、山区的畜用水。
QJR型井用热水潜水泵，采用特殊材质和结构，用于提取地下热水。
另外本公司根据用户需要生产海水、矿山等特殊场合用潜水电泵。
该泵主机由QJ 型潜水泵和YQS型潜水电泵机组成。
潜入水下工作，具有结构紧凑、体积小、重量轻、安装、使用、维护方便，运输安全可靠、节约能源等优点。
使用条件：
1、电源：三相交流电，电压380伏，频率50赫兹。
2、水源
(1)水温 a:QJ 型W20℃ b: QJ 型W20℃
(2)水中含沙量(重量比)不得超过0.01%,氯离子不得超过400毫克/升。
(3) PH=6.5S8.5技术数据：
150QJ (R) 10-150
150适用最小井径150毫米：
QJ (R)型号特征：井用潜水电泵(热水)
10额定流量：10立方米/小时
150/额定扬程：150米结构特点：
QJ型潜水泵由多级离心式叶轮分段串联组成。
泵级间由扁拉筋或螺栓连接，每段之间由橡胶(或铜)轴承支撑，泵的顶端没有逆止阀。
YQS 型潜水电机为密闭充水式三相异步电机，绕组采用耐水连续密封结构，导轴承和推力轴承均为水润滑轴承；电机上部安装有防砂机构，阻止泥沙进入电机内控。
成套供应范围：
1、主机：潜水泵和潜水电机。
2、管路：输水管、弯管、橡胶垫、安装夹板等。
3、电缆：电缆和电缆接头材料。
4、起动和保护装置。

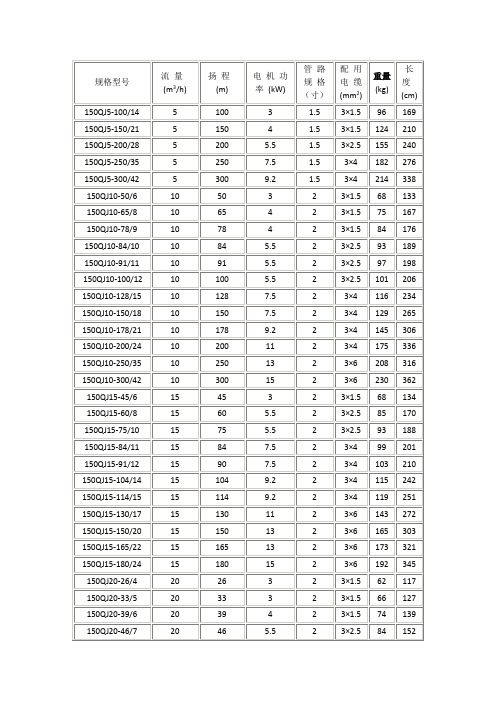

QJ型井用潜水电泵基本参数：。
每米管子的重量（公斤）=0.02466x壁厚（毫米）x中径（毫米）关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
化学名词：PVC：是一种树脂——聚氯乙烯管材名词：PPR：是一种管材——是目前市面卖得较多的一种管材。
PPR管既可以用作冷管，也可以用作热水管，优点是环保卫生，便宜，国产PPR价格，进口的稍贵，缺点是施工要专业人士，热熔技术要求较高，否则易留下隐患。
QJ型深井潜水泵型号规格参数首先，我们来看一下QJ型深井潜水泵的基本型号和尺寸。
1. QJ型深井潜水泵的基本型号：QJ100-5（100代表泵的排水口直径为100mm，5代表额定流量为5m³/h）。
2. QJ型深井潜水泵的尺寸：泵的长度为1450mm，宽度为120mm，高度为2220mm，重量约为260kg。
接下来，我们看一下QJ型深井潜水泵的技术参数。
1.额定流量：QJ型深井潜水泵的额定流量范围为0.5m³/h-2400m³/h。
2.标称扬程：QJ型深井潜水泵的标称扬程范围为5m-400m。
3.电机功率：QJ型深井潜水泵的电机功率范围为0.25kW-600kW。
4.工作电压：QJ型深井潜水泵的工作电压一般为380V，也可以根据用户需求定制为其他电压。
5.工作温度：QJ型深井潜水泵的工作温度范围为0℃-40℃。
6.最大工作压力：QJ型深井潜水泵的最大工作压力范围为0.6MPa-2.5MPa。
7. 进口直径：QJ型深井潜水泵的进口直径一般为85mm-225mm。
8. 排出口直径：QJ型深井潜水泵的排出口直径一般为25mm-160mm。
9.泵体材质：QJ型深井潜水泵的泵体一般采用不锈钢材质，也可以根据用户需求选用其他材质。
10.电机绝缘等级：QJ型深井潜水泵的电机绝缘等级一般为B级，也可以根据用户需求定制为其他绝缘等级。
11.电机保护等级：QJ型深井潜水泵的电机保护等级一般为IP68级，可在水下长时间工作。
12.运行方式：QJ型深井潜水泵一般采用连续工作方式，也可以根据用户需求定制为间歇运行方式。
总结起来，QJ型深井潜水泵的型号规格参数包括型号尺寸、额定流量、标称扬程、电机功率、工作电压、工作温度、最大工作压力、进口直径、排出口直径、泵体材质、电机绝缘等级和电机保护等级等。
【QJ型井用潜水泵（深井泵）】产品：【QJ型井用潜水泵（深井泵）】产品简介：QJ型井用潜水泵又名深井泵，是电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
主要特点： 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。
3.安装、使用、维护方便简单,占地面积小、不需建造泵房。
4.结构简单,节省原材料。
潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
【QJ型井用潜水泵（深井泵）】型号意义：【QJ 型井用潜水泵（深井泵）】使用条件： QJ 型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ ，额定电压为380±5%V 的三相交流电源。
2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）； （2）PH 值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管错开。
【QJ 型井用潜水泵（深井泵）】产品特点：QJ 型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ 型井用潜水泵电泵特点是：1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用3、安装、使用、维护方便简单占地面积小、不需要造泵房。
