UG练习

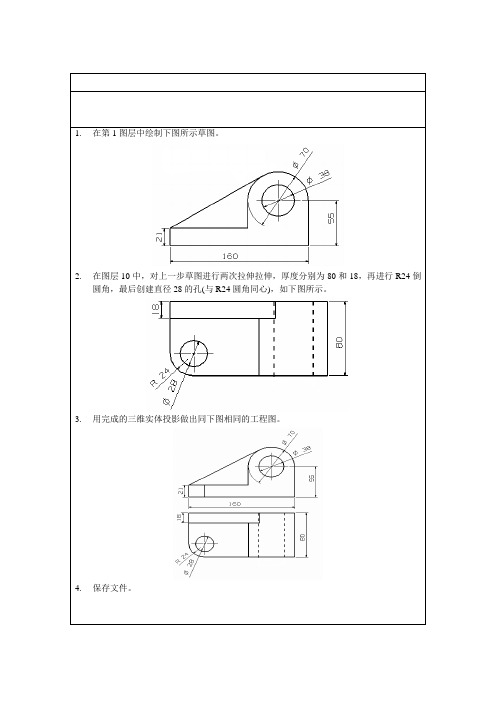

中，对上一步草图进行两次拉伸拉伸，厚度分别为80和
图1 图2
在图层10上，以图1所示草图为截面，图2所示直线为轨迹，扫描一个实体，并将四个棱边倒R2圆角，如图3。

保存文件。

用完成的三维实体投影做出跟上图一样的工程图。

保存文件。

上，用上一步绘制的草图拉伸出高度为8的螺母
装配体
对凸台进行阵列，X轴方向阵列数量为3，增量为20，Y轴方向阵列数量对所有凸台上边缘倒R1圆角。

°拔模。

零件图1
再新建一个文件，在图层10上创建实体零件如下图，并将第3部创建的轴装配到文件中，如下图所示。

装配图
:先拉伸,再旋转切除材料)。

UG NX 练习题一、基础操作1. 如何在UG NX中新建一个零件文件？2. 如何在UG NX中打开一个已存在的零件文件？3. 如何在UG NX中保存当前编辑的零件文件？4. 如何在UG NX中撤销上一步操作？5. 如何在UG NX中重做上一步撤销的操作？6. 如何在UG NX中设置工作坐标系？7. 如何在UG NX中创建一个点？8. 如何在UG NX中创建一条直线？9. 如何在UG NX中创建一个圆？10. 如何在UG NX中创建一个矩形？二、草图绘制1. 如何在UG NX中创建一个草图平面？2. 如何在UG NX中绘制直线、圆、矩形等基本图形？3. 如何在UG NX中设置草图约束？4. 如何在UG NX中编辑草图几何体？5. 如何在UG NX中创建草图圆弧？6. 如何在UG NX中创建草图椭圆？7. 如何在UG NX中创建草图多边形？8. 如何在UG NX中创建草图文本？9. 如何在UG NX中创建草图尺寸标注？10. 如何在UG NX中创建草图几何关系？三、特征建模1. 如何在UG NX中创建拉伸特征？2. 如何在UG NX中创建旋转特征？3. 如何在UG NX中创建扫描特征？4. 如何在UG NX中创建混合特征？5. 如何在UG NX中创建孔特征？6. 如何在UG NX中创建倒角特征？7. 如何在UG NX中创建圆角特征？8. 如何在UG NX中创建拔模特征？9. 如何在UG NX中创建壳特征？10. 如何在UG NX中创建筋特征？四、装配设计1. 如何在UG NX中创建装配环境？2. 如何在UG NX中添加组件到装配体？3. 如何在UG NX中编辑组件的装配关系？4. 如何在UG NX中测量组件间的距离？5. 如何在UG NX中创建组件的装配约束？6. 如何在UG NX中编辑组件的装配位置？7. 如何在UG NX中创建组件的装配实例？8. 如何在UG NX中编辑组件的装配实例？9. 如何在UG NX中创建组件的装配阵列？10. 如何在UG NX中编辑组件的装配阵列？五、工程图绘制1. 如何在UG NX中创建工程图环境？2. 如何在UG NX中创建工程图视图？3. 如何在UG NX中设置工程图视图比例？4. 如何在UG NX中创建工程图尺寸标注？5. 如何在UG NX中创建工程图几何关系？6. 如何在UG NX中创建工程图文本标注？7. 如何在UG NX中创建工程图符号标注？8. 如何在UG NX中创建工程图表面粗糙度标注？9. 如何在UG NX中创建工程图公差标注？10. 如何在UG NX中创建工程图注释标注？六、高级功能1. 如何在UG NX中创建参数化设计？2. 如何在UG NX中创建关联设计？3. 如何在UG NX中创建曲面建模？4. 如何在UG NX中创建曲面分析？5. 如何在UG NX中创建曲面修整？6. 如何在UG NX中创建曲面过渡？7. 如何在UG NX中创建曲面倒圆角？8. 如何在UG NX中创建曲面倒角？9. 如何在UG NX中创建曲面拔模？10. 如何在UG NX中创建曲面分割？UG NX 练习题（续）七、曲面建模进阶1. 如何在UG NX中创建N边曲面？2. 如何在UG NX中创建边界曲面？3. 如何在UG NX中创建通过曲线的曲面？4. 如何在UG NX中创建通过点的曲面？5. 如何在UG NX中创建通过曲线和点的曲面？6. 如何在UG NX中创建曲面网格编辑？7. 如何在UG NX中创建曲面修剪？8. 如何在UG NX中创建曲面延伸？9. 如何在UG NX中创建曲面偏移？10. 如何在UG NX中创建曲面偏移复制？八、仿真分析1. 如何在UG NX中创建有限元分析（FEA）？2. 如何在UG NX中定义材料属性？3. 如何在UG NX中创建边界条件？4. 如何在UG NX中创建载荷条件？5. 如何在UG NX中创建约束条件？6. 如何在UG NX中设置分析求解器？7. 如何在UG NX中查看分析结果？8. 如何在UG NX中创建应力分析？9. 如何在UG NX中创建变形分析？10. 如何在UG NX中创建疲劳分析？九、数控编程1. 如何在UG NX中创建刀具路径？2. 如何在UG NX中设置刀具参数？3. 如何在UG NX中创建刀具路径模拟？4. 如何在UG NX中创建多轴加工刀具路径？5. 如何在UG NX中创建曲面加工刀具路径？6. 如何在UG NX中创建轮廓加工刀具路径？7. 如何在UG NX中创建孔加工刀具路径？8. 如何在UG NX中创建粗加工刀具路径？9. 如何在UG NX中创建精加工刀具路径？10. 如何在UG NX中创建多任务加工刀具路径？十、高级装配与仿真1. 如何在UG NX中创建虚拟装配？2. 如何在UG NX中创建装配干涉检查？3. 如何在UG NX中创建运动仿真？4. 如何在UG NX中创建动力学仿真？5. 如何在UG NX中创建热分析？6. 如何在UG NX中创建流体动力学分析？7. 如何在UG NX中创建电磁场分析？8. 如何在UG NX中创建声学分析？9. 如何在UG NX中创建疲劳寿命分析？10. 如何在UG NX中创建复合材料分析？十一、数据管理和协作1. 如何在UG NX中导入和导出CAD文件？2. 如何在UG NX中管理设计变更？3. 如何在UG NX中创建和编辑设计历史？4. 如何在UG NX中创建设计版本？5. 如何在UG NX中协同工作？6. 如何在UG NX中设置权限和访问控制？7. 如何在UG NX中创建和编辑项目？8. 如何在UG NX中创建和编辑任务？9. 如何在UG NX中创建和编辑文档？10. 如何在UG NX中创建和编辑报告？UG NX 练习题（续）十二、用户界面与定制1. 如何在UG NX中自定义工具栏？2. 如何在UG NX中设置快捷键？3. 如何在UG NX中配置用户界面布局？4. 如何在UG NX中设置系统选项？5. 如何在UG NX中管理用户设置？6. 如何在UG NX中创建自定义模板？7. 如何在UG NX中导入和导出自定义设置？8. 如何在UG NX中创建和编辑宏？9. 如何在UG NX中录制和回放宏？10. 如何在UG NX中设置宏运行环境？十三、数据交换与集成1. 如何在UG NX中导入STL文件？2. 如何在UG NX中导入IGES文件？3. 如何在UG NX中导入 Parasolid 文件？4. 如何在UG NX中导入STEP文件？5. 如何在UG NX中导入DXF/DWG文件？6. 如何在UG NX中导入CATIA V5文件？7. 如何在UG NX中导入Pro/ENGINEER文件？8. 如何在UG NX中导入SolidWorks文件？9. 如何在UG NX中集成第三方插件？10. 如何在UG NX中与其他CAD/CAM/CAE软件进行数据交换？十四、高级曲面设计1. 如何在UG NX中创建自由曲面？2. 如何在UG NX中创建扫描曲面？3. 如何在UG NX中创建混合曲面？4. 如何在UG NX中创建边界曲面网格？5. 如何在UG NX中创建曲面倒圆角？6. 如何在UG NX中创建曲面倒角？7. 如何在UG NX中创建曲面偏移？8. 如何在UG NX中创建曲面修剪？9. 如何在UG NX中创建曲面延伸？10. 如何在UG NX中创建曲面分割？十五、高级加工技术1. 如何在UG NX中创建多轴加工路径？2. 如何在UG NX中创建曲面加工路径？3. 如何在UG NX中创建轮廓加工路径？4. 如何在UG NX中创建孔加工路径？5. 如何在UG NX中创建粗加工路径？6. 如何在UG NX中创建精加工路径？7. 如何在UG NX中创建多任务加工路径？8. 如何在UG NX中创建刀具路径优化？9. 如何在UG NX中创建刀具路径模拟？10. 如何在UG NX中创建刀具路径后处理？十六、高级仿真与测试1. 如何在UG NX中创建动态仿真？2. 如何在UG NX中创建运动仿真？3. 如何在UG NX中创建疲劳寿命仿真？4. 如何在UG NX中创建热仿真？5. 如何在UG NX中创建流体动力学仿真？6. 如何在UG NX中创建声学仿真？7. 如何在UG NX中创建电磁场仿真？8. 如何在UG NX中创建复合材料仿真？9. 如何在UG NX中创建测试脚本？10. 如何在UG NX中分析仿真结果？UG NX 练习题（续）十七、高级编程与自动化1. 如何在UG NX中使用Python进行宏编程？2. 如何在UG NX中使用UGScript进行编程？3. 如何在UG NX中创建自定义函数库？4. 如何在UG NX中编写自动化脚本？5. 如何在UG NX中调用外部程序？6. 如何在UG NX中集成API进行二次开发？7. 如何在UG NX中创建自定义工具和菜单？8. 如何在UG NX中自动化设计流程？9. 如何在UG NX中创建批量处理脚本？10. 如何在UG NX中优化宏执行效率？十八、高级项目管理1. 如何在UG NX中创建项目模板？2. 如何在UG NX中分配项目任务？3. 如何在UG NX中跟踪项目进度？4. 如何在UG NX中管理项目文档？5. 如何在UG NX中设置项目权限和访问控制？6. 如何在UG NX中创建项目报告？7. 如何在UG NX中集成项目管理工具？8. 如何在UG NX中协调跨部门项目？9. 如何在UG NX中评估项目风险？10. 如何在UG NX中优化项目资源分配？十九、高级用户支持与培训1. 如何在UG NX中提供用户支持？2. 如何在UG NX中编写用户手册和教程？3. 如何在UG NX中创建在线培训课程？4. 如何在UG NX中评估用户培训需求？5. 如何在UG NX中设计培训课程内容？6. 如何在UG NX中组织培训研讨会？7. 如何在UG NX中评估培训效果？8. 如何在UG NX中提供远程技术支持？9. 如何在UG NX中创建知识库？10. 如何在UG NX中管理用户反馈？二十、高级曲面修复与优化1. 如何在UG NX中修复曲面缺陷？2. 如何在UG NX中优化曲面质量？3. 如何在UG NX中平滑曲面过渡？4. 如何在UG NX中去除曲面噪声？5. 如何在UG NX中修复曲面间隙？6. 如何在UG NX中修复曲面孔洞？7. 如何在UG NX中修复曲面裂缝？8. 如何在UG NX中优化曲面网格？9. 如何在UG NX中调整曲面参数？10. 如何在UG NX中创建高质量曲面模型？答案：一、基础操作1. 在UG NX中，通过菜单栏的“文件”>“新建”或使用快捷键Ctrl+N来创建一个零件文件。

ug理论笔试练习及答案完整版一、单选题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台2、连续性共有四种类型的形式，可以使对象连续但不相切的是：AA、G0B、G1C、G2D、对称的3、当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线？DA、转换（Convert->Edge To Curves）B、投影（Project-> Edge Curves）C、抽取（Extract->Isocline Curves）D、抽取（Extract->Edge Curves）4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。

应该选择下面哪一种连续的方法？CA、连续（Continuous）B、相切连续（Tangent）C、曲率连续（Curvature）D、相切拟合（Tangent Fit）5、当你改变工作层，原先的工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，现在需要将该样条曲线在面轮廓内按距离偏置，应该使用如下的哪个命令？AA、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线7、当使用镜像体命令时，镜像平面可以是：AA、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创建基准面的类型？BA、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点9、在一个平面上完成了一个二维的设计，比如一朵花。

这个设计将被转化到一个圆锥面上作为贴花。

下面哪一种曲线操作可以把这个2D 的设计转化到圆锥面上？AA、缠绕/展开（Wrap/Unwrap）B、2D投影（2D Projection）C、曲线投影（Curve Projection）D、图形转化（Graphic Translater）10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框11、在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图？CA、打开部件导航器，寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器，右键单击选择“引导到父视图”（MB3 -> Navigate to Parent）D、在视图边框上右键单击选择“父视图”（MB3 -> Parent）12、在草图中创建图线时，可以用什么设置去控制约束？BA、自动约束创建（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创建约束（Create Constraints）D、替代约束（Alternate Solution）13、在创建过曲线（Through Curves）特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况？AA、将产生变形B、系统将提示出错信息C、没有情况发生D、系统将崩溃14、草图是什么？CA、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片15、条件表达式创建用的语言是：AA、If ElseB、Do WhileC、Do UntilD、Else If16、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：CA、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注17、第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令？DA、信息->自由形状特征->样条曲线（Information -> Free Form -> Spline Curve）B、编辑->样条曲线（Edit -> Spline）C、帮助->样条曲线信息（Help -> Spline Information）D、信息->样条曲线（Information -> Spline）18、由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项Load Options使得系统知道部件文件的存放地？CA、使用部分加载（Partial Loading）B、部件（Components）C、搜索文件夹（Search Directories）D、用户文件夹（User Directories）19、在NX的用户界面里，哪个区域提示你下一步该做什么？BA、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）21、下面哪一个本身既是装配，而在上一级装配中本身又是部件？AA、子装配（Subassembly）B、装配（Assembly）C、主模型文件（Master File）D、部件对象（Component Object）22、使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的？AA、编辑->特征->回放（Edit->Feature->Playback）B、编辑->特征->回顾（Edit->Feature->Review）C、编辑->模型->历史（Edit->Model->History）D、编辑->模型->回顾（Edit->Model->Review）23、什么命令可以重新安排已创建特征的次序？AA、特征重新排序（Reorder Feature）B、特征重新安排（Rearrange Feature）C、编辑时间戳记（Edit Timestamp）D、移动特征（Move Feature）24、扫掠特征的引导线串必须是______连续的。

经典ug练习题UG（Unigraphics）是一款广泛应用于工程设计和制造的三维计算机辅助设计（3D CAD）软件。

因其强大的功能和广泛的应用而备受业界关注。

为了提高UG的使用技能，下面将介绍几个经典的UG练习题，帮助您快速熟悉UG的操作和功能。

1. 创建一个立方体步骤：1. 打开UG软件，创建一个新的零件文件。

2. 选择“绘制”菜单下的“立方体”命令。

3. 在绘图平面上选择一个起点，然后输入立方体的长度、宽度和高度。

4. 点击确定，即可创建一个立方体。

2. 绘制一个样条曲线步骤：1. 打开UG软件，创建一个新的零件文件。

2. 选择“绘制”菜单下的“样条曲线”命令。

3. 在绘图平面上选择一个起点和终点，然后通过调整曲线控制点来绘制出所需的样条曲线。

4. 点击确定，即可完成样条曲线的绘制。

3. 创建一个组件阵列步骤：1. 打开UG软件，创建一个新的装配文件。

2. 选择“编辑”菜单下的“组件模式”命令。

3. 在装配文件中选择一个已有的零件或组件，然后点击“新建”来创建一个组件阵列。

4. 输入阵列的个数、间距和方向等参数，点击确定，即可完成组件阵列的创建。

4. 进行零件装配步骤：1. 打开UG软件，创建一个新的装配文件。

2. 选择“装配”菜单下的“插入零件”命令。

3. 选择要插入的零件文件，并指定插入的位置和方向。

4. 重复上述步骤，插入其他需要装配的零件。

5. 使用“约束”命令来对零件进行约束，确保其之间的位置和运动关系。

6. 完成零件的装配后，保存并进行模拟或生成工程图等后续操作。

以上是几个经典的UG练习题，通过不断进行练习和实践，您可以逐渐掌握UG软件的使用技巧和操作方法。

UG作为一款功能强大的CAD软件，广泛应用于各个行业中的产品设计和制造过程中。

在工程设计方面，UG可以帮助工程师进行三维建模、装配分析、运动仿真等工作，提高产品设计的效率和质量。

同时，通过UG生成的工程图可以作为制造工艺的依据，帮助制造工人理解和实施工程设计。

理论笔试练习 1第1部分：界面、基本操作、隐藏、图层、体素、布尔、选择意图一、单选题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台5、当你改变工作层，原先的工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框19、在NX的用户界面里，哪个区域提示你下一步该做什么？BA、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）28、哪个工具列出特征列表，而且可以作为显示和编辑特征的捷径?DA、装配导航器B、编辑和检查工具C、特征列表D、部件导航器31、欲使得一个层里面的对象显现出来，应该通过什么对话框实现？AA、层设置对话框B、对象/特征属性对话框C、特征设置对话框D、对象设置对话框39、欲使得零件模型在图形区域看上去比较真实，应该采用什么显示模式？AA、着色模式B、隐藏线可见的线框模式C、隐藏线变灰的线框模式D、隐藏线变虚线的线框模式41、哪个对话框决定创建一个圆柱（Cylinder）的方向?AA、矢量构造器B、绝对坐标系定位C、工作坐标系定位D、点构造器61、如果要把下左图所示坐标系通过旋转变为下右图所示坐标系，应采取的操作是：DA、+ZC轴：XC→YC角度90度B、-ZC轴：XC→YC角度90度C、+YC轴：XC→ZC角度90度D、-YC轴：XC→ZC角度90度65、以下说法错误的是：CA、实体与实体可以进行求和的布尔操作B、实体与片体不可以进行求和的布尔操作C、片体与片体可以进行求和的布尔操作D、实体与实体可以进行求差的布尔操作二、多选题7、下列哪些特征可以选择在特征引用阵列（Instance Feature）中使用：CDEA、抽壳（Shell）B、倒圆（Blend）C、孔（Hole）D、凸台（Boss）E、拉伸（Extrude）F、倒角（Chamfer）17、层的状态有哪些：ABCDA、工作B、可选C、仅可见D、不可见E、编辑F、非活动19、实体布尔操作有哪些？ABCA、合并B、相减C、相交D、分割E、剪切F、挖空22、创建圆柱特征Cylinder有哪些方法？ABA、直径，高度B、高度，圆弧C、半径，高度D、圆弧，拉伸26、资源条有哪些内容？BDA、对话框B、导航器C、菜单条D、面板27、如何在工具条上显示需要的按钮？ACA、在工具条区域右键单击选择定制命令B、右键单击选择显示命令C、点击工具条上的Add和Remove按钮D、将鼠标置于工具条上，单击29、下列哪些操作能把两个或多个实体组合成单个实体？ACA、求和B、求差C、缝合D、求交32、在建模模块中，下列哪些操作可以平移模型？BDA、鼠标中键B、鼠标右键+鼠标中键C、鼠标左键+鼠标中键D、SHIFT+鼠标中键38、部件导航器右有下列功能：ACDA、在单独的窗口中显示部件的特征历史B、在单独的窗口中显示部件的装配结构C、让用户在一特征上执行操作D、显示特征间的父子关系三、填空题2、可以通过导航器中的部件导航器来观察和编辑已选定的特征的参数5、在主窗口中，状态栏将对用户的每步操作给出反馈和确认。

ug10.0考试练习题一、基础知识部分1. 请列举UG10.0的五个主要模块。

2. UG10.0软件支持的操作系统有哪些？3. 在UG10.0中，如何创建一个新的部件文件？4. 请简述UG10.0中草图与特征的区别。

5. UG10.0中，如何切换模型显示模式？二、草图绘制部分1. 如何在UG10.0中创建一个矩形草图？2. 请说明如何使用UG10.0中的“修剪”命令。

3. 在UG10.0中，如何将草图约束为水平或垂直？4. 如何在UG10.0中创建对称草图？5. 请列举至少三种草图绘制中的约束类型。

三、特征建模部分1. 请简述拉伸特征的创建步骤。

2. 如何在UG10.0中创建一个旋转体特征？3. 在UG10.0中，如何给模型添加圆角？4. 请说明如何使用UG10.0中的“抽壳”命令。

5. 如何在UG10.0中创建一个孔特征？四、装配设计部分1. 请简述在UG10.0中创建装配体的步骤。

2. 如何在装配环境中添加组件？3. 在UG10.0中，如何设置组件之间的约束关系？4. 请说明如何使用装配导航器。

5. 如何在装配体中查看组件之间的干涉情况？五、工程图部分1. 请简述在UG10.0中创建工程图的步骤。

2. 如何在工程图中添加视图？3. 在UG10.0中，如何设置工程图的尺寸标注？4. 请说明如何使用UG10.0中的“局部放大”命令。

5. 如何在工程图中添加明细表？六、曲面设计部分1. 请简述在UG10.0中创建曲面的一般步骤。

2. 如何在UG10.0中创建直纹面？3. 在UG10.0中，如何创建通过曲线网格的曲面？4. 请说明如何使用UG10.0中的“扫掠”命令创建曲面。

5. 如何在UG10.0中对曲面进行修剪？七、模具设计部分1. 请简述在UG10.0中创建模具分型面的步骤。

2. 如何在UG10.0中创建型腔和型芯？3. 在UG10.0中，如何设置模具冷却系统？4. 请说明如何使用UG10.0中的“滑块”命令。

Modeling a Rocker Device创建如图所示零件尺寸如上图 创建过程如下 1 建立一个空的毫米单位零部件，进入建模环境 2 将工作层改为 41 层 3 建立半径为 38 的圆4，相对大圆按图示尺寸建立半径 19 小圆5，建立半径 130 及半径 115 的两个圆弧相切于刚才建立的两个圆弧两圆，并进行修剪改变工作层为第一层，进行拉伸，拉伸高度为 10在拉伸完毕的实体的上表面大圆圆心位置做一个直径 60 高度 25 的 boss 如图所示在实体上表面小圆圆心位置创建如图所示 bossboss 根部倒圆半径为 4在 boss 顶部倒 45x2 斜角平板上下表面边缘倒半径为 2 的圆角将工作层改为 61 创建位于平板上下两平面中心的基准面改 1 层为工作层 将上表面做的 boss 和 chamfers 及 boss 根部的 blend 通过镜像特征的方式镜像到平板下表面在两个 boss 上做同心的直径 45 和直径 16 的通孔完成！！ ！Modeling a Fitting建立如图所示零件 建立一个公制零件进入建模环境 将 21 层设为工作层 在工作坐标系的 xc-zc 平面上建立草图尺寸如下建立合理的草图约束，完成草图将第一层设为工作层，进行旋转操作，形成实体将基准面及基准轴移动到 61 层中去按图中所示尺寸建立 groove 回转槽特征底部建立 champer 斜角特征将 63 层设为工作层 建立如图所示的三个基准面（两个互相垂直并通过轴心，一个与圆柱面相）的基准面在与圆柱面相切的基准面上建立如图所示孔，深度保证能穿透零件壁，将侧壁上的孔进行圆周阵列总数为 4 个在零件底座上做如图所示通孔并阵列出四个图示边缘进行倒圆，半径为 2完成Modeling a Rocker Device建立如图所示零件 建立一个公制零件进入建模环境 建立如图所示的圆柱体将工作层改为 61 层 在圆柱的底面和轴心分别建立相应的基准轴基准面在与圆柱底面重合的基准面上建立草图，添加合适约束通过添加约束，保证草图大圆与圆柱直径相等并重合。

第一部分草图与曲线练习一、利用草图模块创建下列草图。

二、利用空间曲线创建下列曲线图形。

第二部分轴套类零件建模练习完成下面轴类零件的实体建模并创建相应的工程图。

第三部分盘盖类零件建模练习完成下面盘类零件的实体建模并创建相应的工程图。

第四部分叉架类零件建模练习完成下面叉类零件的实体建模并创建相应的工程图。

第五部分箱体类零件建模练习完成下面箱类零件的实体建模并创建相应的工程图。

第六部分曲面建模练习利用曲面和曲线功能完成下面零件的实体建模。

问答题1、体、实体和特征三者间的关系？答：实体是体，但体并不一定是实体（还包括片体）；特征可能是实体（当实体特征能单独存在时），也可能不是实体（当实体特征不能单独存在时）。

2、UG 实体建模提供了哪些工具？答：UG 实体建模提供了草图设计、各种曲线生成、编辑、布尔运算、扫掠实体、旋转实体、沿导轨扫掠、尺寸驱动、定义、编辑变量及其表达式、非参数化模型后参数化等工具。

3、何谓UG 用户自定义特征？答：UG/User Defined Feature 用户自定义特征模块提供交互式方法来定义和存储基于用户自定义特征（UDF）概念的，便于调用和编辑的零件族，形成用户专用的UDF 库，提高用户设计建模效率。

该模块包括从已生成的UG 参数化实体模型中提取参数、定义特征变量、建立参数间相关关系、设置变量缺省值、定义代表该UDF 的图标菜单的全部工具。

在UDF 生成之后，UDF 即变成可通过图标菜单被所有用户调用的用户专有特征，当把该特征添加到设计模型中时，其所有预设变量参数均可编辑并将按UDF 建立时的设计意图而变化。

4、UG 装配建模有什么特点？答：UG 装配建模具有如下特点：提供并行的自顶而下和自下而上的产品开发方法；装配模型中零件数据是对零件本身的链接映象，保证装配模型和零件设计完全双向相关，并改进了软件操作性能，减少了存储空间的需求，零件设计修改后装配模型中的零件会自动更新，同时可在装配环境下直接修改零件设计；坐标系定位；逻辑对齐、贴合、偏移等灵活的定位方式和约束关系；在装配中安放零件或子装配件，并可定义不同零件或组件间的参数关系；参数化的装配建模提供描述组件间配合关系的附加功能，也可用于说明通用紧固件组和其它重复部件；装配导航；零件搜索；零件装机数量统计；调用目录；参考集；装配部分着色显示；标准件库调用；重量控制；在装配层次中快速切换，直接访问任何零件或子装配件；生成支持汉字的装配明细表，当装配结构变化时装配明细表可自动更新；并行计算能力，支持多CPU 硬件平台。

ug理论笔试练习题和答案(完整版)理论笔试练习1第1部分：界面、基本操作、隐藏、图层、体素、布尔、选择意图一、单选题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台5、当你改变工作层，原先的工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框19、在NX的用户界面里，哪个区域提示你下一步该做什么？BA、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）28、哪个工具列出特征列表，而且可以作为显示和编辑特征的捷径?DA、装配导航器B、编辑和检查工具C、特征列表D、部件导航器31、欲使得一个层里面的对象显现出来，应该通过什么对话框实现？AA、层设置对话框B、对象/特征属性对话框C、特征设置对话框D、对象设置对话框39、欲使得零件模型在图形区域看上去比较真实，应该采用什么显示模式？AA、着色模式B、隐藏线可见的线框模式C、隐藏线变灰的线框模式D、隐藏线变虚线的线框模式41、哪个对话框决定创建一个圆柱（Cylinder）的方向?AA、矢量构造器B、绝对坐标系定位C、工作坐标系定位D、点构造器61、如果要把下左图所示坐标系通过旋转变为下右图所示坐标系，应采取的操作是：DA、+ZC轴：XC→YC角度90度B、-ZC轴：XC→YC角度90度C、+YC轴：XC→ZC角度90度D、-YC轴：XC→ZC角度90度65、以下说法错误的是：CA、实体与实体可以进行求和的布尔操作B、实体与片体不可以进行求和的布尔操作C、片体与片体可以进行求和的布尔操作D、实体与实体可以进行求差的布尔操作二、多选题7、下列哪些特征可以选择在特征引用阵列（Instance Feature）中使用：CDEA、抽壳（Shell）B、倒圆（Blend）C、孔（Hole）D、凸台（Boss）E、拉伸（Extrude）F、倒角（Chamfer）17、层的状态有哪些：ABCDA、工作B、可选C、仅可见D、不可见E、编辑F、非活动19、实体布尔操作有哪些？ABCA、合并C、相交D、分割E、剪切F、挖空22、创建圆柱特征Cylinder有哪些方法？ABA、直径，高度B、高度，圆弧C、半径，高度D、圆弧，拉伸26、资源条有哪些内容？BDA、对话框B、导航器C、菜单条D、面板27、如何在工具条上显示需要的按钮？ACA、在工具条区域右键单击选择定制命令B、右键单击选择显示命令C、点击工具条上的Add和Remove按钮D、将鼠标置于工具条上，单击29、下列哪些操作能把两个或多个实体组合成单个实体？ACA、求和C、缝合D、求交32、在建模模块中，下列哪些操作可以平移模型？BDA、鼠标中键B、鼠标右键+鼠标中键C、鼠标左键+鼠标中键D、SHIFT+鼠标中键38、部件导航器右有下列功能：ACDA、在单独的窗口中显示部件的特征历史B、在单独的窗口中显示部件的装配结构C、让用户在一特征上执行操作D、显示特征间的父子关系三、填空题2、可以通过导航器中的部件导航器来观察和编辑已选定的特征的参数5、在主窗口中，状态栏将对用户的每步操作给出反馈和确认。
