论文模板：论简单半导体元件电路中电流,电压规律

电流和电压的规律嘿，朋友们！今天咱来聊聊电流和电压这对好“兄弟”。

你看啊，电流就像是一条欢快流淌的小河，在电路里奔腾不息。

它可活泼啦，从这儿跑到那儿，带着能量到处闯荡。

电压呢，就像是给这条小河加了一股推动力，让电流能更有力地向前冲。

咱可以把电流想象成一群着急上班的人，大家都急匆匆地走着。

如果电压高，那就像是给这些人加了一股劲，让他们跑得更快，更有冲劲；要是电压低呢，这些人就走得慢悠悠的啦。

电流这小家伙啊，它的大小可重要啦！电流大了，就好像小河变成了大江，那力量可大了去了。

但要是电流太大了，也不行啊，就像大江发洪水了，可能会把电路里的一些元件给冲坏了呢！那要是电流小了呢，就像小河变成了涓涓细流，有些电器可能就没办法正常工作咯。

再来说说电压。

电压稳定就好比天气一直很好，大家都能舒舒服服地生活工作。

可要是电压不稳定，一会儿高一会儿低的，那不就跟天气一会儿晴一会儿雨似的，让人心里不踏实嘛。

而且电压太高了，就像突然来了一阵狂风暴雨，会把电器都给吓坏的；电压太低了，又像阳光不足，电器也会变得没精打采的呀。

你想想看，咱家里的那些电器，哪个离得开电流和电压的默契配合呀。

电视要想看精彩的节目，就得靠合适的电流和电压；冰箱要想好好地保鲜食物，也得靠它们俩呀。

要是电流和电压闹别扭了，那咱的生活可就要受影响啦。

咱平时用电器的时候可得注意啦，别让它们太累着啦。

就像人工作久了也得休息休息，电器也一样啊。

要是一直让它们高强度工作，电流和电压也会吃不消的。

咱得给它们创造一个好的环境，让它们能好好地为咱服务。

所以说呀，电流和电压的规律咱可得好好掌握，就像咱得知道怎么照顾好自己一样。

只有这样，咱才能让电器们乖乖听话，给咱的生活带来便利和乐趣呀。

别小看了这小小的电流和电压，它们可有着大作用呢！它们就像生活中的小魔法，能让各种电器都变得神奇起来。

大家说是不是呀！。

半导体的电压特性分析在现代科技的舞台上，半导体无疑是一颗璀璨的明星。

从我们日常使用的智能手机、电脑，到各种先进的医疗设备、交通工具，半导体都在其中发挥着至关重要的作用。

而半导体的电压特性，更是理解其工作原理和性能的关键所在。

要深入探究半导体的电压特性，首先得了解什么是半导体。

半导体，顾名思义，其导电性能介于导体和绝缘体之间。

常见的半导体材料如硅、锗等，它们的原子结构和电子分布特点决定了其独特的电学性质。

当我们给半导体施加电压时，会引发一系列有趣的现象。

在半导体中，存在着两种主要的载流子：电子和空穴。

电子带负电，空穴则可以看作是带正电的“虚拟粒子”。

在没有外加电压的情况下，电子和空穴的运动是无序的，不会形成电流。

但一旦施加电压，情况就大不相同了。

对于 N 型半导体，其中多数载流子是电子。

当在其两端加上正向电压时，电子会在电场的作用下向正极移动，从而形成电流。

而且，随着电压的增加，电流也会相应增大。

然而，这种增大并不是无限制的。

当电压达到一定值后，电流的增长速度会逐渐放缓，这是因为半导体内部的电阻等因素开始起作用，限制了电流的进一步增大。

与之相对的是 P 型半导体，其多数载流子是空穴。

在正向电压的作用下，空穴向负极移动，也能产生电流。

半导体的电压特性还表现在其反向电压下的行为。

当对半导体施加反向电压时，一开始只有极小的反向电流通过。

这是因为少数载流子在反向电场的作用下移动所导致的。

但当反向电压增大到一定程度时，会发生反向击穿现象。

此时，反向电流急剧增大，可能会导致半导体器件的损坏。

半导体的电压特性在实际应用中具有重要意义。

以二极管为例，它就是利用半导体的单向导电性来实现整流功能的。

当正向偏置时，二极管导通，电流可以顺利通过；而反向偏置时，二极管截止，几乎没有电流通过。

这种特性使得二极管在电源电路中得到了广泛的应用。

再比如晶体管，它是现代电子电路中的核心元件之一。

通过控制基极与发射极之间的电压，可以调节集电极与发射极之间的电流，从而实现信号放大、开关等功能。

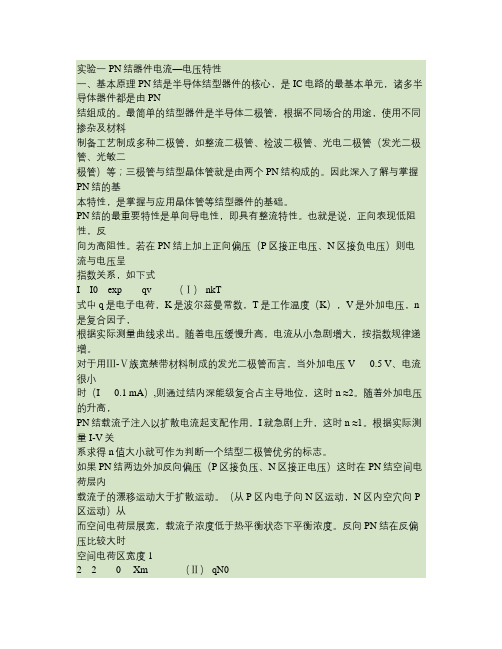

实验一 PN结器件电流—电压特性一、基本原理 PN结是半导体结型器件的核心，是IC电路的最基本单元，诸多半导体器件都是由PN结组成的。

最简单的结型器件是半导体二极管，根据不同场合的用途，使用不同掺杂及材料制备工艺制成多种二极管，如整流二极管、检波二极管、光电二极管（发光二极管、光敏二极管）等；三极管与结型晶体管就是由两个PN结构成的。

因此深入了解与掌握PN结的基本特性，是掌握与应用晶体管等结型器件的基础。

PN结的最重要特性是单向导电性，即具有整流特性。

也就是说，正向表现低阻性，反向为高阻性。

若在PN结上加上正向偏压（P区接正电压、N区接负电压）则电流与电压呈指数关系，如下式I I0exp qv（Ⅰ） nkT式中q是电子电荷，K是波尔兹曼常数，T是工作温度（K），V是外加电压，n 是复合因子，根据实际测量曲线求出。

随着电压缓慢升高，电流从小急剧增大，按指数规律递增。

对于用Ⅲ-Ⅴ族宽禁带材料制成的发光二极管而言，当外加电压V 0.5 V、电流很小时（I 0.1 mA）,则通过结内深能级复合占主导地位，这时n ≈2。

随着外加电压的升高，PN结载流子注入以扩散电流起支配作用，I就急剧上升，这时n ≈1。

根据实际测量I-V关系求得n值大小就可作为判断一个结型二极管优劣的标志。

如果PN结两边外加反向偏压（P区接负压、N区接正电压）这时在PN结空间电荷层内载流子的漂移运动大于扩散运动。

（从P区内电子向N区运动，N区内空穴向P 区运动）从而空间电荷层展宽，载流子浓度低于热平衡状态下平衡浓度。

反向PN结在反偏压比较大时空间电荷区宽度 1220 Xm（Ⅱ） qN0式中，0为自由空间电容率，介电常数，N0为PN结低掺杂边的凈杂质浓度。

所以在外加反向偏压V VB（反向击穿电压）时，电流I值很小，反向偏置PN结电流很小、表现很高电阻性。

当反向偏压一旦增加到某一定值VB ，则反向电流瞬间骤然急速增大（如图所示），这现象叫做PN结的击穿，VB称为击穿电压。

半导体毕业论文半导体：探索未来科技的基石引言：在当今科技发展迅猛的时代，半导体作为一种关键材料，已经成为现代生活和工业生产的基石。

它的应用范围广泛，从电子设备到通讯技术，从能源领域到医疗科学，无不离开半导体的支持。

本文将探讨半导体的基本原理、应用领域以及未来的发展趋势，旨在展示半导体技术对于人类社会的巨大影响和潜力。

一、半导体的基本原理半导体是一种介于导体和绝缘体之间的材料，其电导率介于两者之间。

这种特性源于半导体晶体中的电子能级结构。

通过控制材料中的杂质浓度和制造工艺，可以调节半导体的电导率，从而实现对电流的控制。

半导体的基本原理为现代电子学的发展提供了坚实的基础。

二、半导体的应用领域1. 电子设备半导体是电子设备中最重要的组成部分。

从智能手机到电脑、电视，几乎所有现代电子产品都离不开半导体芯片。

半导体的微小尺寸和高度集成的特点，使得电子设备越来越小型化、高效化和功能强大化。

2. 通讯技术半导体在通讯技术中扮演着重要角色。

无线通信、光纤通信、卫星通信等都依赖于半导体器件。

半导体的高速开关特性和信号放大能力，使得信息传输更加快速和稳定。

3. 能源领域半导体技术在能源领域的应用也日益重要。

太阳能电池板、LED灯、电动汽车等都离不开半导体器件。

半导体的光电转换效率高和能量损耗小的特点，为可再生能源的发展提供了强有力的支持。

4. 医疗科学半导体技术在医疗科学中的应用也日益广泛。

例如，生物芯片可以用于基因检测和疾病诊断，人工智能和机器学习可以应用于医学影像处理和疾病预测。

这些应用将大大提高医疗水平和人类生活质量。

三、半导体的未来发展趋势1. 三维集成电路随着电子设备的不断发展，对于更高性能和更小尺寸的需求也越来越迫切。

三维集成电路技术可以将多个晶体管层叠在一起，大大提高芯片的集成度和性能。

这一技术的发展将推动电子设备的进一步革新。

2. 新型材料除了传统的硅材料，新型半导体材料也在不断涌现。

例如，石墨烯、氮化镓等材料具有优异的电子特性，有望在未来取代硅材料，推动半导体技术的进一步发展。

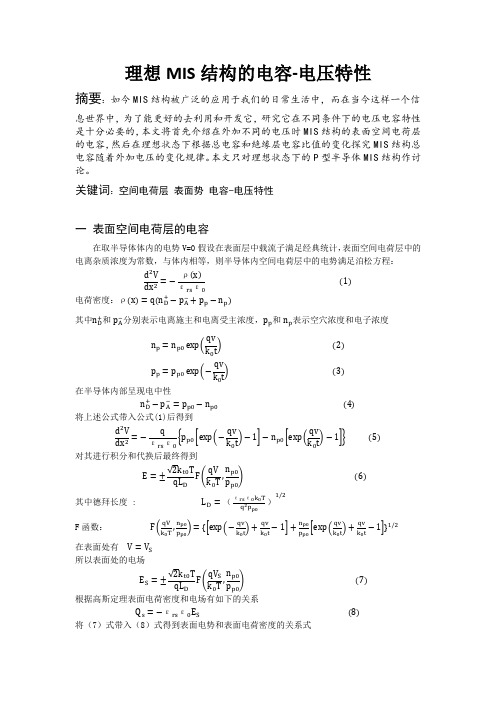

理想MIS结构的电容-电压特性摘要：如今MIS结构被广泛的应用于我们的日常生活中，而在当今这样一个信息世界中，为了能更好的去利用和开发它，研究它在不同条件下的电压电容特性是十分必要的，本文将首先介绍在外加不同的电压时MIS结构的表面空间电荷层的电容，然后在理想状态下根据总电容和绝缘层电容比值的变化探究MIS结构总电容随着外加电压的变化规律。

本文只对理想状态下的P型半导体MIS结构作讨论。

关键词：空间电荷层表面势电容-电压特性一表面空间电荷层的电容在取半导体体内的电势V=0假设在表面层中载流子满足经典统计，表面空间电荷层中的电离杂质浓度为常数，与体内相等，则半导体内空间电荷层中的电势满足泊松方程：d2V dx2=−ρ(x)εrsε0(1)电荷密度：ρ(x)=q(n D+−p A−+p p−n p)其中n D+和p A−分别表示电离施主和电离受主浓度，p p和n p表示空穴浓度和电子浓度n p=n p0exp(qvk0t) (2)p p=p p0exp(−qvk0t) (3)在半导体内部呈现电中性n D+−p A−=p p0−n p0 (4)将上述公式带入公式(1)后得到d2V dx2=−qεrsε0{p p0[exp(−qvk0t)−1]−n p0[exp(qvk0t)−1]} (5)对其进行积分和代换后最终得到E=±√2k t0TqL DF(qVk0T,n p0p p0) (6)其中德拜长度 : L D=（εrsε0k0Tq2p p0）1/2F函数： F(qVk0T ,n p0p p0)={[exp(−qvk0t)+qvk0t−1]+n p0p p0[exp(qvk0t)+qvk0t−1]}1/2在表面处有V=V S 所以表面处的电场E S=±√2k t0TqL DF(qV Sk0T,n p0p p0) (7)根据高斯定理表面电荷密度和电场有如下的关系Q s=−εrsε0E S (8)将（7）式带入（8）式得到表面电势和表面电荷密度的关系式Q s=∓√2εrsε0k t0TqL DF(qV Sk0T,n p0p p0) (9)根据（9）式可得到微分电容C s=|∂Q s∂V S|为C s=εε√2L D{[−exp(−qV Sk t)+1]+n p0p[exp(qV Sk t)−1]}(qV Sk0Tn p0p p0)二表面空间电荷层的四种状态及其电容1.多数载流子堆积状态金属与半导体之间加负电压（V G<0）时，表面势V S和表面内的电势都为负，表面处的能带向上弯曲，价带顶将高过费米能级，表面层内出现空穴的堆积而带正电荷。

电流与电压的分布规律随着电力的普及和应用，电流和电压成为了我们生活中必不可少的概念。

电流是电荷在导体中流动的现象，而电压则是产生电流的推动力。

在电路中，电流和电压的分布规律对于正常的电流传输和电压稳定起着重要的作用。

一、电流的分布规律电流的分布规律可以通过欧姆定律来描述。

欧姆定律指出，当电阻不变时，电流和电压成正比，电流随电压的增大而增大，反之亦然。

具体地，欧姆定律可以用以下公式表示：I = V / R其中，I表示电流，V表示电压，R表示电阻。

根据这个公式，我们可以得出一些电流的分布规律。

1. 串联电路中的电流分布规律在串联电路中，多个电阻依次相连，电流通过它们按顺序流动。

根据欧姆定律，串联电路中的电流相等，即电流在串联电路中分布是恒定的。

2. 并联电路中的电流分布规律在并联电路中，多个电阻并联连接，电流在它们之间分流。

根据欧姆定律，并联电路中的电流之和等于总电流，即电流在并联电路中分布是分流的。

并联电路中，电流通过各个电阻的大小与其电阻值成反比。

3. 简单电路中的电流分布规律在简单电路中，电阻的分布不同，电流的分布也不同。

一般来说，电阻越大的地方，电流越小；电阻越小的地方，电流越大。

这可以通过欧姆定律来解释，即在一个电路中，电流在不同电阻之间按照电阻的大小来分配。

二、电压的分布规律电压的分布规律可以通过电路的拓扑结构和电器元件之间的连接方式来描述。

1. 串联电路中的电压分布规律在串联电路中，电压在各个电阻之间按照电阻的大小分布。

根据欧姆定律，串联电路中的电压之和等于总电压，即电压在串联电路中分布是依次递减的。

2. 并联电路中的电压分布规律在并联电路中，每个电阻上的电压是相等的。

这是由于并联电路中的电流分流，而电流通过不同电阻时，根据欧姆定律，电压会根据电阻的大小产生变化。

因此，在并联电路中，电阻越大的地方电压越小，电阻越小的地方电压越大。

3. 简单电路中的电压分布规律在一个简单的电路中，电压的分布与电路的特点有关。

一、半导体物理发展史简介半导体物理学是研究半导体原子状态和电子状态以及各种半导体器件内部电子过程的学科。

是固体物理学的一个分支。

研究半导体中的原子状态是以晶体结构学和点阵动力学为基础，主要研究半导体的晶体结构、晶体生长，以及晶体中的杂质和各种类型的缺陷。

研究半导体中的电子状态是以固体电子论和能带理论为基础，主要研究半导体的电子状态，半导体的光电和热电效应、半导体的表面结构和性质、半导体与金属或不同类型半导体接触时界面的性质和所发生的过程、各种半导体器件的作用机理和制造工艺等。

半导体物理学的发展不仅使人们对半导体有了深入的了解，而且由此而产生的各种半导体器件、集成电路和半导体激光器等已得到广泛的应用。

能带理论的建立为半导体物理的研究提供了理论基础，晶体管的发明激发起人们对半导体物理研究的兴趣，使得半导体物理的研究蓬勃展开，并对半导体的能带结构、各种工艺引起的半导体能带的变化、半导体载流子的平衡及输运、半导体的光电特性等作出理论解释，继而发展成为一个完整的理论体系——半导体物理学。

1947年，美国贝尔实验室发明了半导体点接触式晶体管，从而开创了人类的硅文明时代。

1、半导体的起源法拉第在1833年发现硫化银，它的电阻随着温度上升而降低。

对半导体而言，温度上升使自由载子的浓度增加，反而有助于导电，这也是半导体一个非常重要的物理性质。

1874年，德国的布劳恩注意到硫化物的电导率与所加电压的方向有关，这就是半导体的整流作用。

1906年，美国发明家匹卡发明了第一个固态电子元件：无线电波侦测器，它使用金属与硅或硫化铅相接触所产生的整流功能，来侦测无线电波。

整流理论能带理论2、电晶体的发明3、积体电路：积体电路就是把许多分立元件制作在同一个半导体晶片上所形成的电路4、超大型积体电路二、半导体和集成电路的现状及发展趋势半导体材料的发展，现状和趋势第一代的半导体材料：以硅（包括锗）材料为主元素半导体第二代半导体材料：以砷化镓（GaAs）为代表的第二代化合物半导体材料第三代半导体材料：氮化物（包括SiC、ZnO等宽禁带半导体）第三代半导体器件由于它们的独特的优点，在国防建设和国民经济上有很重要的应用，前景无限。

电路基础原理半导体器件的工作原理与应用电路基础原理：半导体器件的工作原理与应用电路是现代科技的基石，而半导体器件则是电路的重要组成部分。

在电子技术的发展过程中，半导体器件作为一种基础材料，不仅在计算机、通信、医疗、航空航天等领域有着广泛应用，同时也为电子产品的不断进步提供了强有力的支持。

本文将深入探讨半导体器件的工作原理和应用。

一、半导体的特性与原理半导体是介于导体和绝缘体之间的一类材料。

与金属导体相比，半导体的电导性能较差；与绝缘体相比，半导体的电导性能较好。

这种特性使得半导体器件在电子领域有着重要的作用。

半导体的导电性是由其本征性质和掺杂造成的。

纯净的半导体被称为本征半导体，其导电性主要来自在晶格中的电子-空穴对。

当半导体中杂质原子被掺杂进去时，就形成了掺杂半导体。

掺杂可以使半导体具有不同的导电性质。

通过在半导体中掺入少量阴极材料，就形成了N型半导体，它的导电性在原有基础上增强；通过在半导体中掺入少量阳极材料，就形成了P型半导体，它的导电性在原有基础上减弱。

二、半导体器件的工作原理半导体器件包括二极管、三极管、场效应管、光电器件等。

它们共同的工作原理是基于PN结的特性。

1. 二极管：二极管是最简单的半导体器件之一。

它由N型半导体和P型半导体构成。

当二极管的正端连接到正电源，负端连接到负电源时，PN结会处于正向偏置状态。

此时，P区的空穴与N区的电子会发生复合，形成电流。

反之，当二极管的正端连接到负电源，负端连接到正电源时，PN结会处于反向偏置状态。

此时，由于PN结两侧电子能级的差异，基本不会有电流流过。

2. 三极管：三极管功能强大，应用广泛。

它由三个半导体层 PNP或NPN 构成。

三极管分为基极、发射极与集电极。

在三极管工作时，将电流输入到基极，通过NPN/PNP结的导通和截止，控制电流的放大。

3. 场效应管：场效应管包括MOSFET（金属-氧化物-半导体场效应晶体管）和JFET（结型场效应晶体管）。

导体、电解质、半导体中电流的传导规律及其计算方法1. 电流传导基本概念电流的传导是指电荷在导体、电解质、半导体等物质中的移动，从而形成电流。

电流的传导规律及其计算方法是研究电学的基础内容。

电流的传导过程遵循欧姆定律、法拉第电磁感应定律等基本定律。

2. 导体中电流的传导规律及计算方法导体中的电流传导主要依赖于自由电子的移动。

在导体中，自由电子可以自由移动，当外部电压作用于导体时，自由电子将在导体内部产生定向移动，形成电流。

（1）欧姆定律欧姆定律是描述导体中电流与电压、电阻之间关系的基本定律。

其表达式为：[ I = ]其中，( I ) 表示电流，单位为安培（A）；( U ) 表示电压，单位为伏特（V）；( R ) 表示电阻，单位为欧姆（Ω）。

（2）电阻的计算方法电阻是导体对电流的阻碍作用，其计算方法有：[ R = ]其中，( L ) 表示导体的长度，单位为米（m）；( ) 表示导体的电导率，单位为西门子每米（S/m）；( S ) 表示导体的横截面积，单位为平方米（m²）。

3. 电解质中电流的传导规律及计算方法电解质中的电流传导依赖于离子在溶液中的移动。

当电解质溶液两端施加电压时，正负离子将分别向两端移动，形成电流。

（1）电解质的导电性电解质的导电性与其电离程度有关。

完全电离的电解质，如强电解质，其导电性较好；部分电离的电解质，如弱电解质，其导电性较差。

（2）电解质中电流的计算方法电解质中电流的计算方法可以采用离子电流模型。

假设电解质溶液中正负离子的迁移率分别为 ( + ) 和 ( - )，溶液的电导率为 ( )，则电流 ( I ) 可以表示为：[ I = = ]其中，( n ) 表示单位体积内离子的数量，( e ) 表示电子的电荷量。

4. 半导体中电流的传导规律及计算方法半导体中的电流传导依赖于载流子（电子和空穴）在半导体材料中的移动。

当半导体两端施加电压时，电子和空穴将分别向两端移动，形成电流。

电流和电压的分布规律在电学领域，电流和电压是两个基本的物理量，它们在电路中扮演着重要的角色。

了解电流和电压的分布规律对于电路设计和分析至关重要。

本文将介绍电流和电压在不同电路情况下的分布规律。

一、串联电路中的电流和电压分布规律在串联电路中，电流只有一条路径可走，因此串联电路中的电流处处相等，符合基尔霍夫定律。

而电压则依据电源电压和电路元件的电阻值，按照线性关系在各个元件之间分布。

一个简单的串联电路由两个电阻元件连接组成。

假设电源电压为V，两个电阻分别为R1和R2。

根据欧姆定律，电路中的电流I等于V除以串联电阻总和（R1+R2），即I=V/(R1+R2)。

这表明，在串联电路中，电流在各个电阻上分布均匀，且各个电阻上的电压与其电阻成正比。

二、并联电路中的电流和电压分布规律在并联电路中，电流可以选择不同的路径进行流动，因此并联电路中的电流分布是根据电路元件的电导率决定的。

而电压在并联电路中各个支路上保持相等。

考虑一个并联电路，包含两个电阻元件，电阻值分别为R1和R2。

根据欧姆定律，两个电阻上的电流分别为I1=V/R1和I2=V/R2。

可以看出，两个支路的电流与电阻值呈反比关系，电流在并联电路中根据电导率的大小分配。

三、混联电路中的电流和电压分布规律混联电路是串联电路和并联电路的混合形式，其中既存在串联的部分，也存在并联的部分。

在混联电路中，电流和电压的分布规律需要根据具体的电路拓扑结构进行分析。

以一个复杂的混联电路为例，其中包括串联的电阻R1和R2以及并联的电阻R3和R4。

假设电源电压为V，根据基尔霍夫定律，电路中的总电流等于各个支路上的电流之和。

同时，根据欧姆定律，可以计算出每个电阻上的电压。

电流的分布取决于串联和并联部分的电阻配置情况。

在串联电阻中，电流将分布均匀；而在并联电阻中，根据电导率大小分配电流。

电压的分布取决于串联电压和并联电压的平衡。

四、总结电流和电压是电路中的两个重要参数，在串联、并联和混联电路中遵循不同的分布规律。
