CAD打印设置问题[最新]

cad打印线条变淡的解决方法
一、打印设置
在进行CAD打印时，首先需要进行正确的打印设置。

在打印预览界面中，可以设置打印机、纸张大小、打印比例等参数。

合理的打印设置能够提高打印效果，避免线条变淡的问题。

建议选择高质量的打印机，并选择合适的纸张大小和打印比例。

此外，还可以调整打印质量选项为最高，以保证打印效果的清晰度。

二、线条设置
线条设置是影响CAD打印效果的重要因素之一。

在CAD软件中，可以通过修改线条属性来调整线条的颜色、粗细等参数。

如果线条变淡，可以尝试增加线条的粗细或修改线条的颜色。

在CAD软件中，线条的粗细一般用线宽来表示，可以根据需要选择适当的线宽。

另外，线条的颜色也可以根据实际情况进行调整，选择较深的颜色可以增加线条的清晰度。

三、图纸质量
图纸质量也是影响CAD打印效果的重要因素之一。

如果图纸质量较低，打印出的线条可能会出现模糊、断裂等问题。

因此，建议在进行CAD绘图时，选择较高的图纸质量，以保证打印效果的清晰度。

此外，还可以在CAD软件中进行线条平滑处理，以提高线条的清晰度和连续性。

通过合理的打印设置、线条设置和图纸质量的调整，可以有效解决CAD打印线条变淡的问题。

在进行CAD打印时，建议注意以上几个方面的设置，以获得更好的打印效果。

希望本文能对大家解决CAD打印线条变淡问题提供一些帮助。

CAD打印页面该如何进行设置
每次在CAD里面打印图纸都是需要设置很多东西的，所以打印的页面设置一定要设置好。

其实这个也不算太难，下面就让小编告诉你CAD打印页面该如何进行设置的方法，一起学习吧。

CAD打印页面进行设置的方法
打开软件，我们进入CAD页面，可以看到之前的工作内容。

里面多数是绘图的工作。

我们选择好需要打印的内容，以及打印的范围。

我们点击CAD软件左上角的那个【打印机】的按钮，当然快捷键是CT+P ，这样就是等于输入了一个命令，让软件准备打印内容。

按照上面的输入或者是操作，立刻可以看到CAD的页面中间区域，可能会出现一个打印的提示错误，没关系，点确实即可。

我们对最上面的那个地方【打印机/绘图】选择上一次打印，如果你是第一次打印，则需要选择本地的打印机的型号，如果不知道，请查看你的打印机外壳有写品牌、型号。

下面的图纸尺寸，这里选择你需要打印出来的纸张，比如A4、A3、A2、A1。

这个非常简单。

同时下面的划分选择窗口，旁边选择打勾剧中。

而右边则是比例尺的设置，这里选择布满图纸，下面是对应的比例尺数值。

如果需要置顶比例尺的打印范围，那么不要勾选布满图纸下面输入你要打印的比例尺。

而打印页面的右边，是设置线条，颜色，粗细的一个整体的调整。

比如你需要对某种线条，大小进行设置，粗细设置，就来这里。

当然颜色也是可以选择控制的。

剩下的是很直观的一个输入控制，比如打印张数，打印的方向，打印的模式。

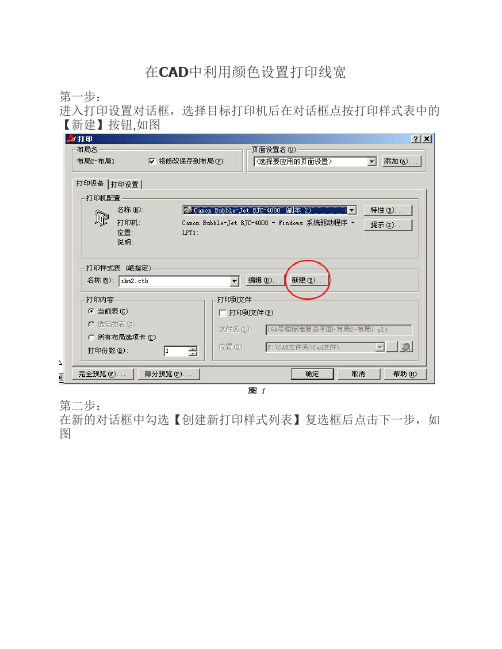

在CAD中利用颜色设置打印线宽第一步：进入打印设置对话框，选择目标打印机后在对话框点按打印样式表中的【新建】按钮,如图第二步：在新的对话框中勾选【创建新打印样式列表】复选框后点击下一步，如图第三步：在新对话框中的文件名文本框中输入自定义样式名称，如图第四步：在新的对话框中点按【打印样式表编辑器】按钮,如图第五步：打开【打印样式表编辑器】对话框，如图第六步：在对话框中选择颜色后设置相应的线宽，如果没有合适的线宽值，点按【编辑线宽】按钮进行设置，如图第七步：设置完所要颜色的线宽后点击【保存并关闭】按钮，如图第八步：在新的对话框中点击【完成】按钮，如图第九步：在要打印文件时打开打印对话框后，点击打印样式列表选项下的下拉箭头，选择自定义好的打印样式即可,如图领导说字体(主要是线的数字编号,很多)太小,还有线也太细,要改一下,并打印成大图,A1,挂起来,便于查看.有人回答：首先你需要搞明白你的线宽0.5是如何设置的。

线宽有三个地方可以进行设置：1. 实体采用PLINE线绘制的时候，设置的线宽。

这个线宽是该实体的实际线宽，是随着屏幕缩放和打印图纸比例的大小变化的。

假如说你设置的线宽是0.5，图幅是A4。

如果你采用1：1的比例打印，输出图纸的线宽就是0.4，如果你采用2：1比例出图，输出图纸的线宽就是1。

2. 在LAYER命令中设置各图层的线宽，这个线宽是该图层在显示时的线宽。

它不随屏幕缩放而改变。

3. 在打印样式表中设置线宽。

这个数值的含义是指明打印时实体的宽度，他和在LAYER命令中设置的线宽不是一回事。

可以这么说，如果你在LAYER中设置的线宽0.5，在打印样式表中对该颜色层指定的线宽是0.25，那么打印出来的实际线宽就是0.25。

和第一条中说的线宽设置是这么一个关系，当指定的打印线宽大于经过比例缩放后的PLINE线宽时，按照打印线宽输出，反之按照PLINE线宽输出。

举个例子，PLINE线宽为0.5，打印线宽0.25。

cad布局打印显示不全CAD布局打印显示不全摘要：本文将探讨常见的问题之一——CAD布局打印时出现显示不全的情况。

通过识别可能的原因和解决方案，我们可以解决这个问题，并确保准确地打印出CAD布局。

引言：在使用CAD（计算机辅助设计）软件进行绘图和设计时，布局打印是一个非常重要的步骤。

然而，在实际操作中，我们经常会遇到打印时布局显示不全的问题。

这可能导致错误的输出和浪费的纸张。

在本文中，我们将讨论一些可能导致此问题的原因，并提供一些解决方案。

正文：1. 布局设置错误：很多时候，CAD布局打印显示不全的问题是由布局设置错误引起的。

在CAD软件中，我们可以定义布局页面的大小、比例尺和打印边界。

如果这些设置不正确，布局可能无法完整地显示在打印纸上。

因此，我们应该检查布局设置并确保它们与打印纸的大小匹配。

解决方案：打开CAD软件并选择布局选项。

检查页面设置和打印边界参数，并根据打印纸的大小进行调整。

2. 图层显示设置错误：在CAD软件中，我们可以使用图层功能来控制绘图元素的显示和隐藏。

如果某些图层被设置为不显示，那么它们在布局打印中也将无法显示出来。

解决方案：检查图层显示设置并确保要打印的图层是可见的。

如果有必要，可以使用命令来修改图层显示属性。

3. 视图范围设置错误：CAD布局打印显示不全的另一个可能原因是视图范围设置错误。

在CAD布局中，我们可以创建多个视口并控制每个视口显示的地区。

如果视口范围设置不正确，一部分布局内容可能无法显示。

解决方案：在布局中选择视口，并使用缩放或移动命令来正确设置视口范围，确保布局中的所有内容都可以在视图中完整显示。

4. 打印尺寸和纸张大小不匹配：一个常见的错误是打印尺寸与选定纸张大小不匹配。

如果在打印设置中选错了纸张大小，那么布局将可能超出纸张边界，导致显示不全。

解决方案：确保在打印设置中选择与纸张大小相匹配的打印尺寸。

如果有必要，可以创建自定义的打印尺寸来匹配纸张大小。

CAD图清晰打印设置
最近偶尔遇到CAD打印，突然发现打印出来的图比较淡，甚至于看不清楚，经过学习终于解决了这个问题，给大家分享一下，如果有和我一样遇到问题的希望能帮到你。

例如需要打印下图中的图纸，我们需要长按住鼠标滚轮进行拖动图纸，前后滑动进行放大或者缩小
接下来，Ctrl+p键快捷打印
第一步：设置打印机，需要用那台打印机打印
第二步：设置打印纸尺寸，A3或者A4
第三步：设置打印范围，注意这里选择为“窗口”，选择为窗口后会跳转到图纸上进行选择打印区域，这时需要用鼠标左键拖选打印图纸区域。

第四步：设置打印偏移，可以直接选中居中打印。

第五步：根据图纸的方向选择横向打印，或者纵向打印
第六步：（重要设置，这里关系到图纸打印的清晰度）一般按照上面设置的就可以打印了，但是有些图纸进行了多种颜色设置，线条也比较细，导致打印出来图纸不清晰，这时需要进行打印样式设置1：在打印样式表中随便选择一个样式
2：然后点击后面的（编辑）图标
3：第一步设置打印样式，按住shift键，一直拉到最后的颜色点一下，全选所有颜色；第二步在特性-颜色中选择黑色；第三步编辑线宽，根据自己需要设置；第四步点击保存并关闭。

到此所有设置已经设置完毕。

点击预览进行打印预览效果，如果没有问题就可以打印了。

此次分享到此结束。

有问题留言沟通。

CAD文件的纸布局和打印设置CAD文件是计算机辅助设计软件中常见的文件格式，广泛应用于工程、建筑和制造等领域。

在使用CAD软件创建完毕设计图纸后，我们需要对其进行纸布局和打印设置，以便在实际的纸质图纸上进行查看和交流。

本文将介绍CAD文件的纸布局和打印设置的相关知识，帮助读者正确地设置和打印CAD图纸。

一、纸布局设置纸布局设置是指在CAD软件中设置图纸在纸张上的大小、比例和方向等参数。

通过正确设置纸布局，可以保证CAD文件在实际打印时的完整性和准确性。

1. 纸张大小在CAD软件中，我们可以选择常见的纸张大小，如A4、A3、A2等，也可以根据实际需要自定义纸张大小。

选择合适的纸张大小能够更好地展示设计图纸的内容，同时也方便后续的打印操作。

2. 图纸比例图纸比例是指图纸上的物理尺寸与实际尺寸之间的比例关系。

常见的图纸比例包括1:1、1:50、1:100等，其中1:1表示图纸上的尺寸与实际尺寸一致，1:50表示图纸上的尺寸是实际尺寸的50分之一。

通过设置合适的图纸比例，可以确保打印出来的图纸与实际尺寸一致，便于实际测量和使用。

3. 纸张方向纸张方向是指图纸在纸张上的方向，通常有纵向和横向两种选择。

选择合适的纸张方向能够更好地展示设计图纸的内容，同时也方便后续的打印操作。

二、打印设置打印设置是指在CAD软件中对打印参数进行配置，以便将CAD文件正确地打印到纸张上。

1. 打印机选择在进行CAD文件打印之前，需要选择合适的打印机。

打印机的选择应根据具体需求和实际情况进行，包括纸张大小、打印质量、打印速度等因素。

确保选择的打印机能够满足打印要求，并具备较高的打印精度和稳定性。

2. 打印尺寸在CAD软件中，我们可以根据纸张大小和图纸比例来设置打印尺寸。

通过合理设置打印尺寸，可以确保CAD文件在纸张上的完整显示，避免因尺寸不匹配而导致的图纸缺失或失真问题。

3. 打印布局在设置打印布局时，可以选择将CAD文件按照原始比例打印在纸张上，也可以将其缩放或居中打印。

CAD的图案打印和输出设置技巧CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具，它通过使用计算机和特定的软件来辅助进行设计和制图工作。

在使用CAD软件进行设计时，图案的打印和输出设置是非常重要的一环。

本文将介绍一些关于CAD图案打印和输出设置的技巧，帮助您更高效地完成设计工作。

第一，选择适合的打印机和纸张。

CAD软件通常允许我们选择不同的打印机和纸张类型。

在打印之前，我们应该了解设计图案的尺寸和要求，并选择适合的打印机型号和纸张大小。

例如，对于大型图纸，我们可以选择带有较大打印区域的大规格打印机，以避免图案被切割或缩放。

第二，设置合适的打印比例。

在CAD软件中，我们可以自定义打印比例，以确保图案在实际打印中的尺寸和设计尺寸一致。

正确的打印比例是确保设计准确性和可行性的关键。

在CAD软件中，我们可以根据需要调整图案大小，或者选择固定比例来打印。

第三，调整图案的线宽和颜色。

在CAD软件中，我们可以自定义图案中各个元素的线宽和颜色。

这对于不同功能和层次的设计元素非常有用。

例如，我们可以使用粗线表示主要轮廓，使用细线表示细节部分。

通过调整图案的线宽和颜色，我们可以使打印输出更加清晰和易于理解。

第四，设定合适的图案边距。

图案边距是图案和纸张之间的距离，通常以毫米或英寸为单位。

正确设定图案边距可以确保图案在纸上的位置准确，并避免因边距太小而导致的打印失真或缩放。

在CAD软件中，我们可以自定义图案边距，以满足设计要求和打印机的要求。

第五，选择合适的打印品质。

CAD软件通常允许我们选择不同的打印品质，例如草图、灰度、渐变或高清。

选择合适的打印品质可以提高打印输出的质量，并确保细节的清晰度和准确性。

同时，我们还应该了解打印机的性能和打印速度，以选择最适合的打印品质。

第六，预览和检查打印设置。

在进行实际打印之前，我们应该预览和检查打印设置。

CAD软件通常提供打印预览功能，可以预览图案在纸上的位置和细节。

CAD图层的打印与输出设置方法CAD软件是一种广泛应用于制图、设计和建筑行业的工具。

通过CAD软件，用户可以创建和编辑各种类型的图纸和设计图。

为了确保打印和输出的图层与设计图完全一致，正确的CAD图层的打印与输出设置方法至关重要。

下面将介绍一些常用的设置方法。

第一步是选择我们需要打印或输出的CAD图层。

在CAD软件中，通常可以通过“图层管理器”或类似的功能来选择和管理图层。

在打印和输出之前，确保所选的图层是我们想要显示和打印的图层。

第二步是设置图层的可见性。

在CAD软件中，每个图层都有一个可见性选项。

通过设置图层的可见性，我们可以选择是否在打印和输出中包含该图层。

如果我们不想在输出中显示某个图层，可以将其设置为不可见。

第三步是设置图层的颜色。

在CAD软件中，每个图层都可以具有自己的颜色。

通过设置图层的颜色，我们可以为每个图层分配不同的颜色，从而在打印和输出中区分不同的部分。

例如，我们可以将墙壁设置为灰色，窗户设置为蓝色，以便在打印和输出中清楚地看到它们。

第四步是设置线型。

在CAD软件中，我们可以将不同的线型分配给不同的图层。

通过设置线型，我们可以为每个图层选择适当的线型，例如实线、虚线或点线。

这样，在打印和输出中，我们可以清楚地区分不同的线型，以达到更好的视觉效果。

第五步是设置线宽。

在CAD软件中，我们可以为每个图层设置不同的线宽。

通过设置线宽，我们可以控制每个图层在打印和输出中的线条粗细。

较粗的线宽通常用于突出显示图纸中的重要部分，而较细的线宽则用于其他一般部分。

第六步是设置图层的打印范围。

在CAD软件中，我们可以选择打印或输出整个图纸或只打印或输出特定的区域。

通过设置打印范围，我们可以根据需要选择要打印或输出的特定区域，以减少纸张浪费并提高效率。

第七步是设置纸张大小和方向。

在CAD软件中，我们可以选择适当的纸张大小和方向，以确保打印和输出的图纸与我们的需求相匹配。

常见的纸张大小包括A4、A3、A2等，并且可以选择横向或纵向方向。

CAD图纸打印出来的线不黑，个别线打印不出来
所有的CAD软件在CAD图纸打印后发现线不够黑，或是发现图纸残缺，有些成分没有打印出来的原因有以下的几个方面：
1、线宽设置问题，现款设置过细时在图纸打印后会有不清晰的现象。

2、线条颜色问题，线条的颜色设置不为黑色，是彩色的，打印出来的线条也会不清晰。

3、图层设置问题，图纸打印后图元残缺肯能个原因是图元在某一图层上，但图层设置了不
打印。

问题的解决方法：
1、进行正确的线形、颜色和线宽设置，在图层管理器里每个图层进行正确的线形、颜色和
线宽设置，或是在特性工具条中进行设置
图层管理器线宽设置
线形、颜色和线宽特性管理器
在机械制图里一般设置粗实线（零件轮廓线）和图框层为0.7mm，中心线、尺寸线、剖面线、虚线和文字层等为0.35mm，其余安需要选择默认或自定义。

2、在图纸打印时可选择纯黑打印
在浩辰CAD中在打印窗口中的打印样式表中选择纯黑打印样式monochrome.ctb（如下图），在浩辰CAD中打印样式monochrome.ctb是将图纸内所有的颜色都映射为黑色，所以在打印时就不会担心图纸内有线条不为黑色的问题。

3、对于打印后图纸残缺，有些线条没有打印出来一般问题出在图层管理器中某
些图层设置了不打印，在这个图层上的图元就全部打印不出来了，就会有残缺。

4、。
