LG系列螺杆式(直联)空气压缩机(成都柯斯达机械整理)产品名称：LG系列螺杆式(直联)空气压缩机产品型号：一、产品特点●德国进口主机，大转子,低转速，带来高效率、高可靠性。
●采用烟囱效应的设计理念,独立的风扇和冷却器组件,应用强制空气循环的方式,保证机器停机时无热点积聚。
●采用直联传动,法兰联接的电机和主机使传动系统永久对中,效率高,寿命长。
●采用完全静音设计，优化的吸音结构，将噪音降低到行业最低水平。
●自主专利技术的整机设计和工业造型，整机体积小，布局合理，维护使用方便。
采用符合美国SAE标准的无泄漏密封设计，性能优越，可以完全杜绝漏油、漏气、漏水等常见的渗漏难题。
●先进的全电脑自动控制系统，有效地控制机组安全、经济地运行，保证了用户的最低运行费用。
●预置大体积前置空气过滤网，确保机器内部在更洁净的环境下运行，适合各类不同的使用环境。
二、技术参数机器型号工作压力/最高工作压力(MPa)排气量m3/min电机功率(KW)噪声db(A)输气管口尺寸冷却方式传动方式重量(kg)外形尺寸L×W×H(mmLG22A 0.7/0.8 3.622 72 G1" 风冷直联550 1320×800×1 0.9/1.0 3LG37A 0.7/0.8 6.5 37 72 G1-1/2" 风冷直联750 1530×920×1LG55A 0.7/0.8 10.255 76 G2" 风冷直联1300 1800×1030×1 0.9/1.0 8.4LG75A 0.7/0.8 13.5 75 76 G2" 风冷直联1600 1880×1100×1600。

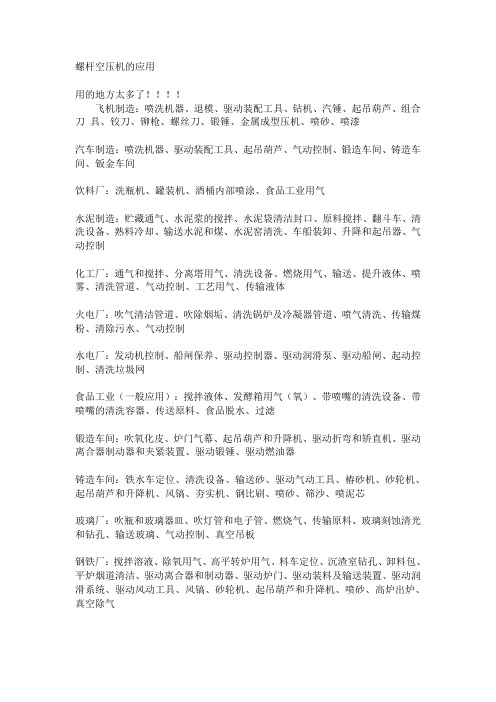

螺杆空压机的应用用的地方太多了！！！！飞机制造：喷洗机器、退模、驱动装配工具、钻机、汽锤、起吊葫芦、组合刀具、铰刀、铆枪、螺丝刀、锻锤、金属成型压机、喷砂、喷漆汽车制造：喷洗机器、驱动装配工具、起吊葫芦、气动控制、锻造车间、铸造车间、钣金车间饮料厂：洗瓶机、罐装机、酒桶内部喷涂、食品工业用气水泥制造：贮藏通气、水泥浆的搅拌、水泥袋清洁封口、原料搅拌、翻斗车、清洗设备、熟料冷却、输送水泥和煤、水泥窑清洗、车船装卸、升降和起吊器、气动控制化工厂：通气和搅拌、分离塔用气、清洗设备、燃烧用气、输送、提升液体、喷雾、清洗管道、气动控制、工艺用气、传输液体火电厂：吹气清洁管道、吹除烟垢、清洗锅炉及冷凝器管道、喷气清洗、传输煤粉、清除污水、气动控制水电厂：发动机控制、船闸保养、驱动控制器、驱动润滑泵、驱动船闸、起动控制、清洗垃圾网食品工业（一般应用）：搅拌液体、发酵箱用气（氧）、带喷嘴的清洗设备、带喷嘴的清洗容器、传送原料、食品脱水、过滤锻造车间：吹氧化皮、炉门气幕、起吊葫芦和升降机、驱动折弯和矫直机、驱动离合器制动器和夹紧装置、驱动锻锤、驱动燃油器铸造车间：铁水车定位、清洗设备、输送砂、驱动气动工具、椿砂机、砂轮机、起吊葫芦和升降机、风镐、夯实机、钢比刷、喷砂、筛沙、喷泥芯玻璃厂：吹瓶和玻璃器皿、吹灯管和电子管、燃烧气、传输原料、玻璃刻蚀清光和钻孔、输送玻璃、气动控制、真空吊板钢铁厂：搅拌溶液、除氧用气、高平转炉用气、料车定位、沉渣室钻孔、卸料包、平炉烟道清洁、驱动离合器和制动器、驱动炉门、驱动装料及输送装置、驱动润滑系统、驱动风动工具、风镐、砂轮机、起吊葫芦和升降机、喷砂、高炉出炉、真空除气木材加工：喷射清洁、气吊、浸染木材、折弯拉直、装卡夹紧、气动工具、雕刻工具、钻机、抛光机、打磨机、喷砂、喷漆、喷水装置钣金车间：搅拌溶液、运输切屑、喷气清洗、驱动包装压机、驱动压板夹头离合器和定位器、风动工具、精整锤、风镐、钻头、砂轮机、起吊机和升降机、组合工具、铆机、喷砂、喷润滑剂、喷漆喷涂、容器探漏矿山：通风用气、钻大孔、用气除水、过滤细屑、气动葫芦、驱动岩钻机、风钻、吹孔、打桩机、凿岩机炼油厂：燃烧气、排空和清洗油路、起重和升降机、驱动控制系统、催化剂再循环、喷砂、喷漆造纸厂：气清结设备、起重和升降机、水池防结冰、轧辊上料、压制纸品、驱动离合器、驱动断纸机、送纸通过机器、气动控制、头箱加压、头箱拆除、去除废纸、真空干燥-------药品制造：搅拌液体、抗生素发酵用气（氧）、传输原料、混合和搅拌原料、驱动离心机、气动控制、喷气粉化、喷干、传输液体、真空干燥和汽化工厂维护：喷气清洁、驱动工具（汽锤、混凝土震动器、钻头、砂轮机、起重机、铺路碎石机、铆枪、去氧化皮、卷管机、扳手）、喷砂、喷涂金属、喷漆、喷水系统制塑：喷射式设备清洁、铸件出坯、制塑空气物体的充气、挤压过程中充气成管形、真空或压力制塑、汽缸运作印刷厂：搅拌溶液、纸张打包、起吊采石厂：起吊搬运材料、岩石钻机、供气、钻爆破机、凿岩机、手钻、水泵橡胶厂：清洁模子和机械装置、气吊、脱模、开模、气动控制、喷涂纺织厂：搅拌液体、气吊、湿润、运行蓄压器、喷液、喷洒系统、输液烟草业烟草整理、机器清洁、气动控制。
前言本公司生产的LG系列喷油螺杆式空气压缩机，出厂前均已经过严格的质量控制及测试，但是为了确保机器安全可靠的运转，请于安装试车前熟读本使用说明书，如对本说明书的内容有不了解之处，请与本公司各服务单位联络，一定竭诚为您服务！安全注意事项压缩空气和电都具有危险性。
操作者必须遵循以下安全措施：1、压缩机放置位置地面必须平坦，且地面不可为软性土壤。
2、配电时，选择正确的电源线径，并且确认电压的正确性。
在供电的线路上，必须安装空气开关、熔断丝等安全装置。
为了确保电气设备的可靠性，务请按照电气安装的有关规定，接上合适的接地线，并在机器周围留出必要的维护空间。
3、主管路配管时，管路必须有1°~2°向下的倾斜度。
4、第一次开机或电源线有变动时必须检查电机旋转方向是否正确，以防机头失油烧损。
5、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。
机组里充满高压高温的液体，能引起严重的人身伤害事故。
6、在压缩机上进行维护保养（如加油）、检修工作之前，必须：a）机组停车；b）切断电源，确保压缩机处于断电状态；c）确保压缩机系统已无压力。
7、不得在高于压缩机铭牌所规定的排气压力下运行压缩机。
8、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。
9、必须使用我公司指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。
10、压缩机内电机、温度传感器、压力变送器、电控箱、导线、油气分离器滤芯等部件应定期检查，此类部件如长期疏于检修有可能引起火灾事故。
11、压缩机主机的装配需要高技术的专业人员进行。
用户不得自行拆卸压缩机主机。
如怀疑主机发生故障，请与本公司客户服务中心联系。
