高中物理学习材料第11节简单的逻辑电路1.处理数字信号的电路称为数字电路。
2．逻辑电路是指具有逻辑功能的数字电路，基本的逻辑电路有“与”、“或”、“非”三种门电路。
3．在逻辑运算中，可用真值表表示各种控制条件和控制结果；在真值表中，用逻辑值“1”表示满足条件(或有信号输入)，用逻辑值“0”表示条件不满足(或没有信号输入)，对于输出，用“1”表示产生结果(或有信号输出)，用“0”表示没有产生结果(或没有信号输出)。
门电路1．门电路(1)数字电路：处理数字信号的电路。
(2)逻辑电路：具有逻辑功能的数字电路叫做逻辑电路。
门电路是最基本的逻辑电路。
2．“与”门(1)定义：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路，称为“与”门电路，简称“与”门。
(2)真值表：(3)符号：A ——B ——3．“或”门(1)定义：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路称为“或”门。
(2)真值表：(3)符号：A ——B ——4．“非”门(1)定义：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门。
(2)真值表：(3)符号：。
5．集成电路(1)构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块半导体基片上。
(2)优点：体积小、方便、可靠，适于系列化、标准化生产等。
[重点诠释]三种门电路的类比理解两个电键都闭合是灯亮的充分但不必要条件，逻辑关系可示意为C A B(1)上述类比中都是电键闭合作为满足条件，灯泡亮作为结果成立进行类比的。
(2)条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”，“1”、“0”是逻辑关系中的两种取值，不表示具体数字。
1．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连解析：门电路是用来控制信号的“通过”或“截断”的一种开关电路。
高中物理第二章第11节《简单的逻辑电路》教案新人教版选修3-1中国书法艺术说课教案今天我要说课的题目是中国书法艺术，下面我将从教材分析、教学方法、教学过程、课堂评价四个方面对这堂课进行设计。
一、教材分析：本节课讲的是中国书法艺术主要是为了提高学生对书法基础知识的掌握，让学生开始对书法的入门学习有一定了解。
书法作为中国特有的一门线条艺术，在书写中与笔、墨、纸、砚相得益彰，是中国人民勤劳智慧的结晶，是举世公认的艺术奇葩。
早在5000年以前的甲骨文就初露端倪，书法从文字产生到形成文字的书写体系，几经变革创造了多种体式的书写艺术。
1、教学目标：使学生了解书法的发展史概况和特点及书法的总体情况，通过分析代表作品，获得如何欣赏书法作品的知识，并能作简单的书法练习。
2、教学重点与难点：（一）教学重点了解中国书法的基础知识，掌握其基本特点，进行大量的书法练习。
（二）教学难点：如何感受、认识书法作品中的线条美、结构美、气韵美。
3、教具准备：粉笔，钢笔，书写纸等。
4、课时：一课时二、教学方法：要让学生在教学过程中有所收获，并达到一定的教学目标，在本节课的教学中，我将采用欣赏法、讲授法、练习法来设计本节课。
（1）欣赏法：通过幻灯片让学生欣赏大量优秀的书法作品，使学生对书法产生浓厚的兴趣。
（2）讲授法：讲解书法文字的发展简史，和形式特征，让学生对书法作进一步的了解和认识，通过对书法理论的了解，更深刻的认识书法，从而为以后的书法练习作重要铺垫！（3）练习法：为了使学生充分了解、认识书法名家名作的书法功底和技巧，请学生进行局部临摹练习。
三、教学过程：（一）组织教学让学生准备好上课用的工具，如钢笔，书与纸等;做好上课准备，以便在以下的教学过程中有一个良好的学习气氛。
（二）引入新课，通过对上节课所学知识的总结，让学生认识到学习书法的意义和重要性！（三）讲授新课1、在讲授新课之前，通过大量幻灯片让学生欣赏一些优秀的书法作品，使学生对书法产生浓厚的兴趣。

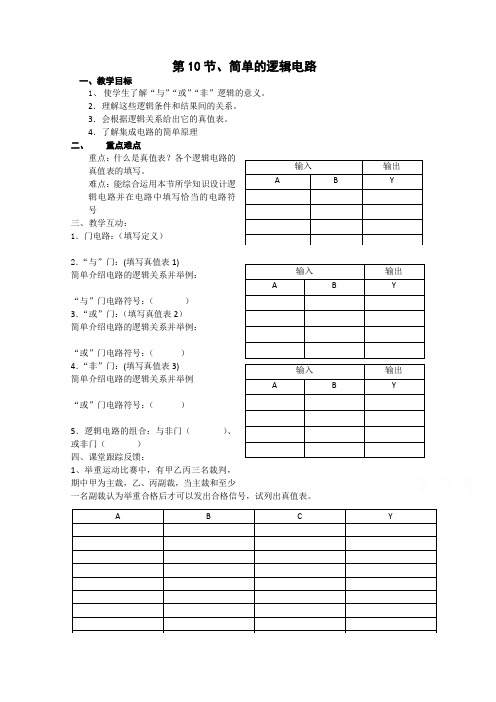

第10节、简单的逻辑电路一、教学目标1、 使学生了解“与”“或”“非”逻辑的意义。
