舞台灯光不受DMX512协议控制浅析

舞台灯光不受DMX512协议控制浅析
我们在对关于电脑灯、摇头灯、led灯、激光灯等不受512控制的分析的时候以灯具可以复位为前提条件。

先来看看电脑控制台的512信号灯灯具的流程：
控制台-----信号线------信号放大器（有的情况可以不需要）-------电脑灯（其他受512信号控制的灯具）的卡龙座--------信号线---------主芯片
由此我们可以分析如下:
1、控制台有问题。

（虽然出现的几率小，但我们还是要怀疑它）
2、信号线有开路或短路（可以用万用表测量出来）
3、信号放大器有问题，（这个一般退回厂家维修）
4、灯具上的卡龙座有问题（如卡龙头与卡龙座接触不良，有的灯具卡龙座专门有一块线路板，上面有2个稳压二极管，如果他们坏拉也会引起不受控制）
5、卡龙座与线路板之间的信号线有接触不良等问题
6、sn75176ic有问题，使进入他输入脚的信号没有输出到主芯片
7、cpu主芯片有问题，不可以接受512信号
8、地址码有问题，或者说拨码开关有问题。

9、还有一种情况就是接上控制台信号后灯具回没有规则的乱运行，拔掉信号线又可以了。

这种情况一般是信号线接反拉（信号线里3条小线）有的后面有个转换开关，转过来就可以正常工作。

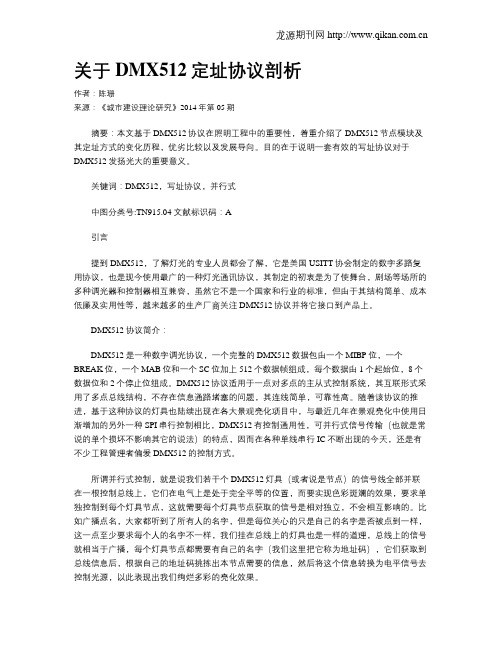

关于DMX512定址协议剖析作者：陈珊来源：《城市建设理论研究》2014年第05期摘要：本文基于DMX512协议在照明工程中的重要性，着重介绍了DMX512节点模块及其定址方式的变化历程，优劣比较以及发展导向。

目的在于说明一套有效的写址协议对于DMX512发扬光大的重要意义。

关键词：DMX512，写址协议，并行式中图分类号:TN915.04 文献标识码：A引言提到DMX512，了解灯光的专业人员都会了解，它是美国USITT协会制定的数字多路复用协议，也是现今使用最广的一种灯光通讯协议，其制定的初衷是为了使舞台，剧场等场所的多种调光器和控制器相互兼容，虽然它不是一个国家和行业的标准，但由于其结构简单、成本低廉及实用性等，越来越多的生产厂商关注DMX512协议并将它接口到产品上。

DMX512协议简介：DMX512是一种数字调光协议，一个完整的DMX512数据包由一个MIBP位，一个BREAK位，一个MAB位和一个SC位加上512个数据帧组成，每个数据由1个起始位，8个数据位和2个停止位组成。

DMX512协议适用于一点对多点的主从式控制系统，其互联形式采用了多点总线结构，不存在信息通路堵塞的问题，其连线简单，可靠性高。

随着该协议的推进，基于这种协议的灯具也陆续出现在各大景观亮化项目中，与最近几年在景观亮化中使用日渐增加的另外一种SPI串行控制相比，DMX512有控制通用性，可并行式信号传输（也就是常说的单个损坏不影响其它的说法）的特点，因而在各种单线串行IC不断出现的今天，还是有不少工程管理者偏爱DMX512的控制方式。

所谓并行式控制，就是说我们若干个DMX512灯具（或者说是节点）的信号线全部并联在一根控制总线上，它们在电气上是处于完全平等的位置，而要实现色彩斑斓的效果，要求单独控制到每个灯具节点，这就需要每个灯具节点获取的信号是相对独立，不会相互影响的。

比如广播点名，大家都听到了所有人的名字，但是每位关心的只是自己的名字是否被点到一样，这一点至少要求每个人的名字不一样，我们挂在总线上的灯具也是一样的道理，总线上的信号就相当于广播，每个灯具节点都需要有自己的名字（我们这里把它称为地址码），它们获取到总线信息后，根据自己的地址码挑拣出本节点需要的信息，然后将这个信息转换为电平信号去控制光源，以此表现出我们绚烂多彩的亮化效果。

DMX512灯光信号控制线，你接对了吗？由于DMX512的简单性、可靠性以及灵活性，很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法，至今已经发展成为从控制台用标准数字接口控制调光器的方式。

不过DMX512虽超越了模拟系统，但不能完全代替模拟系统。

DMX512在其物理层上使用EIA-485差分信令，并结合一个可变大小、基于包的通信协议。

DMX512不包括自动错误检查和纠正，因此对于危险的应用，例如烟火或舞台操纵的移动，不是一种适当的控制。

错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。

DMX512接口定义根据标准定义，同时为了区分传统的音频3芯卡侬接口，定义了5芯卡侬接口，但是近年来3芯卡侬接口也越来越多的应用于DMX512设备上，5pin线序如下：注意：和传统的音频接口有所不同，Pin2和Pin3的正负刚好相反，且由于Pin 4 和Pin 5 为备用链路即目前没有定义，故通常可以只接Pin1~3。

DMX512专用线缆及最大传输距离DMX512控制器以250kbit/s传输差分串行数据，理论上一个总线链路最长可以达到1200米 ( 3900FT)，但这不代表一条线缆最长可以用到1200米，而是加上中继器后最长可达1200米。

传输距离越远，对线材的要求越高，可以在保证特性阻抗为120Ω的前提下进行加粗线缆。

3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线，且线缆务必满足特性阻抗为120Ω，而特性阻抗是最重要的，不匹配的特性阻抗会扭曲数字信号波形、增加误码。

行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接，而这两种线缆均为低阻抗，阻抗几乎为50~70 Ω，达不到标准要求的120Ω，会使得大大增加反射，大大缩短传输距离，尤其是在超过50米后，可能出现无法预测和校正的、不规则的、完全或间断不受控制的错误信号，甚至突然停止运行。

舞台灯光 DMX512 控制协议详解DMX512 协议最先是由 USITT （美国剧院技术协会） 发展成为从控制台用标准数字接口控制调光器的方式。

DMX512 超越了模拟系统，但不能完全代替模拟系统。

DMX512 的简单性、可靠性（假如能够正确安装和 使用的话！）以及灵活性使其迅速成为资金允许情况下选择的协议，除了调光器外，一系列不断增长的控 制设备就是证据。

DMX512 仍然是科学上的一个新领域，具有在规则基础上产生的各种奇妙技术。

EIA485(RS485) DMX512 是围绕工业标准 EIA485 接口设计的。

EIA485 属于接口、电压、电流等的“电”端。

系统是基于沿着屏蔽导体双绞线的向下对称发送而建立的。

这种缠绕结构确保所产生的干扰会同样地作 用于两个信号，因此保证了一致的数字定相。

所用的导线应该是由一条或两条双绞线、箔片和编织筛所构 成的合适的数据导线。

对称音频导线则不能完成这个工作。

通常地，就如任何网段一样，导线两头应该有两个终端。

灯光控制台通常在一头作为终端，而另一头应 该只有一个 120Ω 的电阻。

EIA485 规范只支持“雏菊链”或每段上最多以 32 个“单元负载”所构成的串行网络。

制造商声称每段可以 长达 1000m。

但是，要特别指出的是，中继器的作用应该考虑到 700m 或 800m 左右，这样可以防止环境 的异常。

XLR 连接器的针口分配（表 1） 针线 1 屏蔽 信号 地/0 伏 数据– 数据＋ 备用数据－ 备用数据＋2 内部导体（黒） 3 内部导体（白） 4 内部导体（绿） 5 内部导体（红）DMX512 控制线采用 5 针 XLR（有时候是 3 针）连接设备(如表 1)；母接口适用于发送器，而公接口适 用于接收器。

规范中建议用一条两对导线（4 个连接口）来实现屏蔽，虽然只是需要其中一对。

第二对导线用于未指 定的可选场合中。

必须注意的是一些调光器使用这些线来指示故障和状态信息。

DMX512灯光控制系统软件使用说明剖析首先，DMX512灯光控制系统是通过DMX信号来实现对舞台灯光设备的控制。

DMX信号是一种数字信号，通过DMX控制台或电脑软件发送到灯光设备，以控制灯光的亮度、颜色、运动等参数。

因此，在使用DMX512灯光控制系统软件之前，需要先连接好DMX控制台或电脑与灯光设备的信号线。

灯光预览功能模块可以显示舞台上各个灯光设备的布局和位置，方便用户进行灯光设计与调整。

通过预览窗口，用户可以将舞台上的各个灯光设备拖拽到相应的位置，并设置每个灯光设备的属性，如灯光的类型、位置和控制通道等。

灯光控制功能模块是DMX512灯光控制系统软件的核心功能之一，可以通过控制台或软件界面上的滑动条、按钮或调节器等工具，实时控制灯光的亮度、颜色、运动、变化效果等。

用户可以根据舞台效果需求，自由调整每个灯光设备的参数，使之达到理想的灯光效果。

在使用DMX512灯光控制系统软件时1.软件的版本和兼容性：确保所使用的软件版本与所连接的灯光设备兼容，并具备所需的功能和特性。

2.硬件设备的设置：软件通常需要与DMX控制台或电脑进行连接，并确保连接正常。

对于电脑软件，可能需要安装相应的驱动和设置DMX通信参数。

3.灯光设备的地址设置：每个灯光设备在DMX512信号中都有一个唯一的地址。

在软件中，需要设置每个灯光设备的地址，以便软件能够准确地控制每个设备。

地址通常通过DMX控制台或软件界面的设置进行配置。

4.技巧和经验积累：DMX512灯光控制系统软件通常提供了丰富的功能和特效，但需要用户具备一定的灯光控制和设计经验。

需要不断的实践和积累，了解不同参数和效果的使用方法和搭配原则，以达到预期的灯光效果。

总之，DMX512灯光控制系统软件是实现对舞台灯光的精确调节和控制的利器。

通过了解基本概念和操作步骤，合理使用软件的功能模块和参数设置，可以帮助用户高效地设计和控制舞台灯光，创造出丰富多样的灯光效果。

dmx512协议DMX512协议——实现灯光控制的标准引言DMX512协议是一种用于灯光控制的行业标准协议。

它被广泛应用于舞台灯光、演出灯光、建筑照明和其他各类需要精确控制灯光的场合。

本文将介绍DMX512协议的背景、原理以及在实际应用中的具体使用方法。

一、背景DMX512（亦称为DMX512-A）是美国专业照明技术委员会（USITT）在1986年制定的一种数字传输协议。

在此之前，灯光控制一直采用模拟信号传输，不仅信号传输质量受限，而且线缆复杂。

DMX512提供了一种数字信号传输的标准，极大地简化了灯光控制系统的搭建和维护。

二、原理DMX512协议基于RS-485标准，采用差分信号传输方式。

差分信号传输可以大幅度减少信号干扰，提高传输稳定性。

DMX512协议中，数据以8位字节的形式进行传输，每个通道的数值范围为0至255。

协议规定一个DMX总线最多可以连接512个设备，每个设备拥有独立的起始信道地址。

三、DMX512协议在实际应用中的具体使用方法1. DMX控制器DMX控制器是通过发送DMX信号控制灯光的设备。

它可以是一个简单的手持控制器，也可以是一个复杂的灯光控制台。

DMX控制器可以设置各通道的数值，控制灯光的亮度、颜色等参数。

常见的DMX控制器具有多个操作按钮和调节旋钮，以实现对多个灯光的同时控制。

2. DMX接收器DMX接收器是用于接收并解析DMX信号的设备。

它通常与灯光设备相连，将DMX信号转换为对应的控制信号，进而控制灯光的亮度和效果。

DMX接收器一般提供多个输出通道，可以同时控制多个灯光。

它可以是一个独立的设备，也可以集成在灯具内部。

3. DMX转换器DMX转换器是用于实现不同设备间DMX信号转换的设备。

由于DMX512协议采用标准的RS-485差分信号传输，而有些设备并不直接支持DMX512协议，所以需要使用DMX转换器进行信号转换。

常见的DMX转换器包括DMX-ARTNET转换器、DMX-DALI转换器等。

DMX512协议简介DMX512（DataMultiplexing，缩写DMX）是一种用于控制舞台灯光和舞台设备的数字通信协议。

它通过串行传输方式将控制数据传输到舞台设备上。

DMX512协议由美国电气与电子工程师协会（IEEE）于1986年发布，成为行业标准。

DMX512的工作原理DMX512协议使用的是一种双绞线传输方式，传输速率为250kbps。

这种传输方式保证了数据能够以稳定的速率传输，并且不易受到干扰。

DMX数据包由一个起始信号和多个数据帧组成。

起始信号告知设备数据传输的开始，数据帧中包含了要传输的控制数据。

每个数据帧的长度为8位，可以表示0到255之间的数值。

DMX512的应用领域DMX512协议主要应用于舞台灯光控制和舞台设备控制。

它可以控制灯光亮度、颜色、运动和效果等，使得舞台效果更加生动丰富。

此外，DMX512还可以与其他类型的设备进行连接，例如音效设备、烟雾机和投影仪等。

通过DMX512协议，这些设备可以实现与灯光的联动，提供更加震撼的表演效果。

DMX512的优势和劣势优势•灵活性：DMX512协议支持多个设备的连接，可以根据需要调整和控制每个设备的参数。

这种灵活性使得舞台设计师能够实现更加创造性和多样化的舞台效果。

•稳定性：DMX512协议使用双绞线传输，能够稳定地传输控制数据，减少数据传输错误和丢失的可能性。

这对于舞台灯光的控制非常重要，可以保证每个灯光的亮度和效果的一致性。

•易扩展性：DMX512协议可以通过扩展器和分配器来扩展连接的设备数量。

这样，舞台设计师可以根据需要增加更多的设备，实现更加复杂和华丽的舞台效果。

劣势•传输距离有限：由于DMX512协议使用的是双绞线传输方式，其传输距离有一定的限制。

一般情况下，传输距离在100米左右。

如果超过这个距离，就需要使用信号放大器或者光纤传输来解决传输距离的限制。

•控制精度有限：由于每个数据帧的长度为8位，因此DMX512协议的控制精度有一定限制。

DMX512协议最先是由USITT（美国剧院技术协会）提出，并逐渐发展成为灯光行业数字化设备的信号控制协议，是一种国际协议。

该协议以帧为单位，每帧数据由同步头和512个字节组成，按计算机串行方式进行数据发送和接收，数据传输速率为250KBit/秒。

DMX 512信号的同步头后面有512个字节（byte）的串行数据，对于全数字调光系统来说，每一个字节数据表示调光亮度值，用二位十六进制数表示（从00H至FFH），其中00H表示0%，FFH表示100%。

第一个字节表示第一路亮度值，第二个字节表示第二路亮度值，第512个字节表示第512路亮度值。

DMX 512协议是数字化灯光系统应用的基础。

DMX512的传输采用RS485的方式，理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。

在传输过程中可以采用增加中继的方法对信号进行放大，或采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。

采用DMX512协议的灯光控制系统具有传输距离远，使用简便，可靠，兼容性好。

可以兼容不同LED厂家的DMX512灯具。

DMX512灯光控制系统简介DMX512控制系统一般是由“HS彩灯管理”软件、控制器、解码驱动器（或分控制）等部件组成。

软件的作用是将LED灯显示的内容（文字、图案或动画）转换一个特别的文件，这个文件就是灯具的显示内容。

控制器读入转化的文件，已DMX的协议发送到每个对应的LED灯具的解码器（分控器）上，解码器（分控器）驱动LED 灯具。

深圳合盛电气DMX512灯光控制系统简介HS系列DMX512灯光控制系统是采用DMX512协议的灯光控制系统，该系统由“HS彩灯管理”软件、DMX-MC801控制器、DMX-VD301-5解码驱动器等部件组成。

彩灯管理软件，是专门为LED灯光工程设计的专业软件。

舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。

在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。

数字传输的计算机灯光控制台框图如图-3。

DMX-512标准在通讯的电气标准上采用了EIA-485标准。

它采用平衡输出的发送器，差分输入的接收器。

发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。

这两种状态分别代表“1”和“0”。

一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。

这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。

再配以先进的专用接口电路，传输的稳定性也相当好。

这在当时是比较先进的。

传送数据采用异步的串行格式。

调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。

在第一个亮度发出以前，先送出一个复位信号（BREAK）。

复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。

并且在后面紧跟一个空的开始代码。

接着开始顺序传送亮度信号数据。

有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。

在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。

跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。

空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。

每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。
