【CN209962497U】一种便携式英语教学卡片【专利】

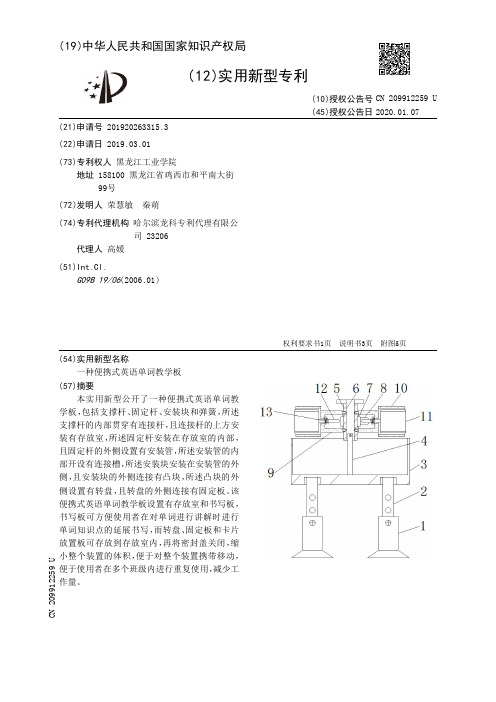

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920263315.3(22)申请日 2019.03.01(73)专利权人 黑龙江工业学院地址 158100 黑龙江省鸡西市和平南大街99号(72)发明人 荣慧敏　秦萌　(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G09B 19/06(2006.01)(54)实用新型名称一种便携式英语单词教学板(57)摘要本实用新型公开了一种便携式英语单词教学板，包括支撑杆、固定杆、安装块和弹簧，所述支撑杆的内部贯穿有连接杆，且连接杆的上方安装有存放室，所述固定杆安装在存放室的内部，且固定杆的外侧设置有安装管，所述安装管的内部开设有连接槽，所述安装块安装在安装管的外侧，且安装块的外侧连接有凸块，所述凸块的外侧设置有转盘，且转盘的外侧连接有固定板。

该便携式英语单词教学板设置有存放室和书写板，书写板可方便使用者在对单词进行讲解时进行单词知识点的延展书写，而转盘、固定板和卡片放置板可存放到存放室内，再将密封盖关闭，缩小整个装置的体积，便于对整个装置携带移动，便于使用者在多个班级内进行重复使用，减少工作量。

权利要求书1页 说明书3页 附图5页CN 209912259 U 2020.01.07C N 209912259U权　利　要　求　书1/1页CN 209912259 U1.一种便携式英语单词教学板，包括支撑杆（1）、固定杆（4）、安装块（7）和弹簧（13），其特征在于：所述支撑杆（1）的内部贯穿有连接杆（2），且连接杆（2）的上方安装有存放室（3），所述固定杆（4）安装在存放室（3）的内部，且固定杆（4）的外侧设置有安装管（5），所述安装管（5）的内部开设有连接槽（6），所述安装块（7）安装在安装管（5）的外侧，且安装块（7）的外侧连接有凸块（8），所述凸块（8）的外侧设置有转盘（9），且转盘（9）的外侧连接有固定板（10），所述固定板（10）的内部设置有卡片放置板（11），且卡片放置板（11）的外侧连接有延长杆（12），所述弹簧（13）连接在延长杆（12）的外侧，所述存放室（3）的前侧安装有书写板（15），且存放室（3）的上侧设置有密封盖（16），所述存放室（3）的内部开设有存放槽（14）。

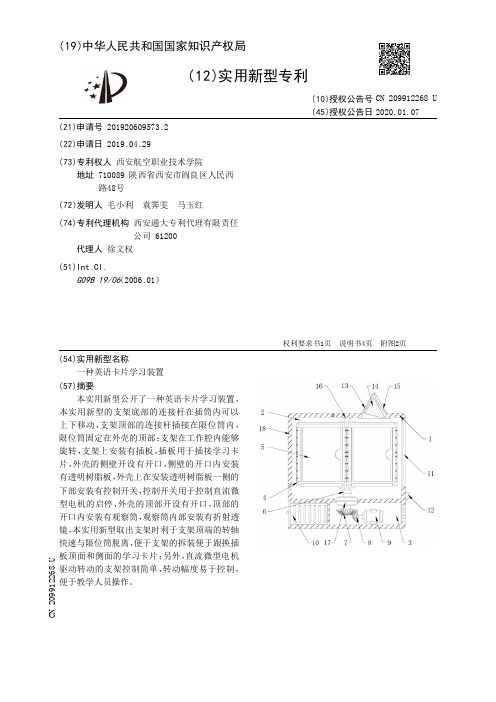

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920609573.2(22)申请日 2019.04.29(73)专利权人 西安航空职业技术学院地址 710089 陕西省西安市阎良区人民西路48号(72)发明人 毛小利　袁霁雯　马玉红　(74)专利代理机构 西安通大专利代理有限责任公司 61200代理人 徐文权(51)Int.Cl.G09B 19/06(2006.01)(54)实用新型名称一种英语卡片学习装置(57)摘要本实用新型公开了一种英语卡片学习装置，本实用新型的支架底部的连接杆在插筒内可以上下移动，支架顶部的连接杆插接在限位筒内，限位筒固定在外壳的顶部；支架在工作腔内能够旋转，支架上安装有插板，插板用于插接学习卡片，外壳的侧壁开设有开口，侧壁的开口内安装有透明树脂板，外壳上在安装透明树脂板一侧的下部安装有控制开关，控制开关用于控制直流微型电机的启停，外壳的顶部开设有开口，顶部的开口内安装有观察筒，观察筒内部安装有折射透镜，本实用新型取出支架时利于支架顶端的转轴快速与限位筒脱离，便于支架的拆装便于跟换插板顶面和侧面的学习卡片；另外，直流微型电机驱动转动的支架控制简单，转动幅度易于控制，便于教学人员操作。

权利要求书1页 说明书4页 附图2页CN 209912268 U 2020.01.07C N 209912268U权　利　要　求　书1/1页CN 209912268 U1.一种英语卡片学习装置，其特征在于：包括外壳(1)和支架(4)，所述外壳(1)内部通过隔板分隔为上下两部分，上部为工作腔(2)，下部为设备腔(3)，所述工作腔(2)内部安装有支架(4)，所述支架(4)底部的连接杆插接在插筒(6)内，且支架(4)底部的连接杆在插筒(6)内可以上下移动，所述插筒(6)的下端与第一锥形齿轮(7)的输出端连接，所述第一锥形齿轮(7)啮合第二锥形齿轮(8)，所述第二锥形齿轮(8)的输入端与直流微型电机(9)的输出端连接，所述直流微型电机(9)安装在设备腔(3)内；所述支架(4)顶部的连接杆插接在限位筒(16)内，所述限位筒(16)固定在外壳(1)的顶部；所述支架(4)在工作腔(2)内能够旋转，所述支架(4)上安装有插板(5)，所述插板(5)用于插接学习卡片，所述外壳(1)的侧壁开设有开口，侧壁的开口内安装有透明树脂板(11)，所述外壳(1)上在安装透明树脂板(11)一侧的下部安装有控制开关(12)，所述控制开关(12)用于控制直流微型电机(9)的启停，所述外壳(1)的顶部开设有开口，顶部的开口内安装有观察筒(13)，所述观察筒(13)内部安装有折射透镜(14)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323349.7(22)申请日 2019.03.14(73)专利权人 辽宁省交通高等专科学校地址 110122 辽宁省沈阳市沈北新区沈北路102号(72)发明人 邢莉　孙英朋　(74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.G09B 19/06(2006.01)(54)实用新型名称一种用于英语单词记忆的卡片(57)摘要本实用新型公开了一种用于英语单词记忆的卡片，包括卡片主体，所述卡片主体正面和背面顶端的左侧皆印刷有待学单词，所述待学单词右侧的卡片主体上皆从上至下依次印刷有译词和音标，所述卡片主体正面和背面的中间处皆安装有合页，且合页上皆固定安装有翻转板。

该用于英语单词记忆的卡片通过设置有可翻转的翻转板，将可替代待学单词的片语动词隐藏，在学生学习和掌握待学单词后，可通过翻开翻转板了解口语中可替代该单词的片语动词，在增强学生词汇量的同时，也提升了学生的英语交流能力，同时多个卡片放置在一起时可通过查找带和单词首字母进行快速查找，结构简单、设计合理，因此便于推广。

权利要求书1页 说明书3页 附图2页CN 209729176 U 2019.12.03C N 209729176U权　利　要　求　书1/1页CN 209729176 U1.一种用于英语单词记忆的卡片，包括卡片主体(1)，其特征在于：所述卡片主体(1)正面和背面的顶端皆印刷有主待学单词(4)，所述主待学单词(4)右侧的卡片主体(1)上皆从上至下依次印刷有主译词(6)和音标(7)，所述卡片主体(1)正面和背面的中间处皆安装有合页(5)，且合页(5)上皆固定安装有翻转板(11)，所述翻转板(11)两侧的卡片主体(1)上皆印刷有分离短句(12)。

2.根据权利要求1所述的一种用于英语单词记忆的卡片，其特征在于：所述卡片主体(1)的左侧胶合有查找带(10)，且查找带(10)的数量为两个，所述查找带(10)上皆印刷有单词首字母(9)，所述查找带(10)的位置按照字母顺序排序安装于卡片主体(1)左侧。

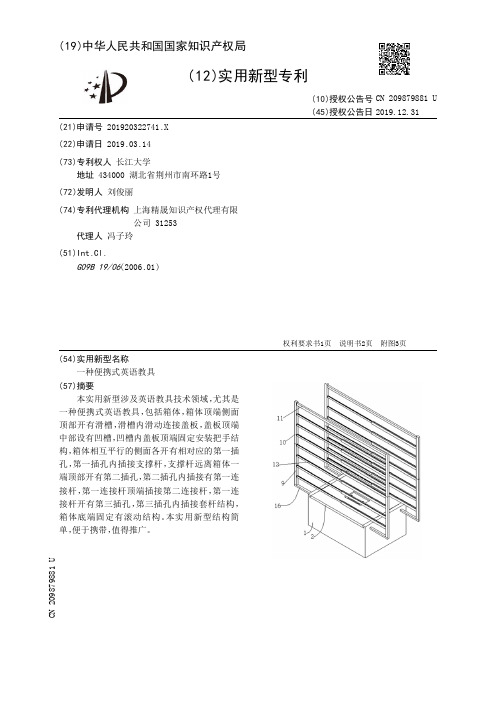

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920322741.X(22)申请日 2019.03.14(73)专利权人 长江大学地址 434000 湖北省荆州市南环路1号(72)发明人 刘俊丽　(74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.G09B 19/06(2006.01)(54)实用新型名称一种便携式英语教具(57)摘要本实用新型涉及英语教具技术领域，尤其是一种便携式英语教具，包括箱体，箱体顶端侧面顶部开有滑槽，滑槽内滑动连接盖板，盖板顶端中部设有凹槽，凹槽内盖板顶端固定安装把手结构，箱体相互平行的侧面各开有相对应的第一插孔，第一插孔内插接支撑杆，支撑杆远离箱体一端顶部开有第二插孔，第二插孔内插接有第一连接杆，第一连接杆顶端插接第二连接杆，第一连接杆开有第三插孔，第三插孔内插接套杆结构，箱体底端固定有滚动结构。

本实用新型结构简单，便于携带，值得推广。

权利要求书1页 说明书2页 附图3页CN 209879881 U 2019.12.31C N 209879881U权　利　要　求　书1/1页CN 209879881 U1.一种便携式英语教具，包括箱体(1)，其特征在于，所述箱体(1)顶端侧面顶部开有滑槽(15)，所述滑槽(15)内滑动连接盖板(2)，所述盖板(2)顶端中部设有凹槽(5)，所述凹槽(5)内盖板(2)顶端固定安装把手结构(8)，所述箱体(1)相互平行的侧面各开有相对应的第一插孔(6)，所述第一插孔(6)内插接支撑杆(16)，所述支撑杆(16)远离箱体(1)一端顶部开有第二插孔(17)，所述第二插孔(17)内插接有第一连接杆(9)，所述第一连接杆(9)顶端插接第二连接杆(10)，所述两个第二连接杆(10)顶端之间插接有固定杆(11)，所述第一连接杆(9)开有第三插孔(14)，所述第三插孔(14)内插接套杆结构(12)，所述箱体(1)底端固定有滚动结构(7)。

专利名称：一种便携式的高校英语教学用教具专利类型：实用新型专利
发明人：吴思
申请号：CN201922015460.2
申请日：20191120
公开号：CN210983907U
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式的高校英语教学用教具，包括主框和副框，还包括设置在所述主框上的滑板，且所述主框和副框均为“U”形框，所述主框和副框的边角处均固定的插接有连接杆，所述连接杆的一端还设置有吸盘，所述副框插接在主框中，本实用新新通过在主框中相对设置有副框，副框通过第三滑块滑动的安装在主框内侧面上对应开设的第三滑槽中，利用第三滑块在第三滑槽中的滑动，在需要携带该教具时，可将副框滑进主框中，大大缩小该教具的整体体积，携带更加的便捷，在发现主框的整体长度不够用时，可从主框中利用第三滑块在第三滑槽中的滑动抽出适合长度的副框，延长该教具的整体长度，设计新颖，适用性更广，使用更加的便捷。

申请人：吴思
地址：430000 湖北省武汉市硚口区古田四路联发九都府
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

专利名称：英语卡片便携工具专利类型：实用新型专利
发明人：李真
申请号：CN201120025012.1申请日：20110126
公开号：CN201910165U
公开日：
20110727
专利内容由知识产权出版社提供
摘要：本实用新型提供一种英语卡片便携工具，属于一种英语教学辅助教具，其结构包括安装在手腕上的腕体，该腕体为一内部中空的长方体，腕体与弹性带连接成一闭合环状，在腕体的空腔内填充有填充液，所述腕体的表面设置一卡片放置槽，在腕体的表面还设置有为填充液加热的电源接口。

该新型英语卡片便携工具和现有技术相比，具有设计合理、结构简单、使用方便等特点，便于携带，方便加热，有效提高学生的单词记忆效率。

申请人：李真
地址：277600 山东省济宁市微山县城北环路87号夏镇一中西校
国籍：CN
更多信息请下载全文后查看。

专利名称：一种英语教学便携式学习机专利类型：发明专利
发明人：不公告发明人
申请号：CN201811561466.3
申请日：20181220
公开号：CN111354234A
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本发明提供一种英语教学便携式学习机，包括学习机本体，所述学习机本体上设有显示屏，所述学习机本体的一侧设有单词卡片扫读器，所述学习机本体的另一侧设有旋转件，输入装置通过旋转件安装在学习机本体上，所述输入装置的一面设有字母输入装置，所述输入装置的另一面设有触控输入屏，所述学习机本体内还设有容纳腔，卡片放置装置安装在容纳腔内，所述单词卡片扫读器电性连接控制单元，所述控制单元电性连接电源、语音播报装置、显示屏、字母输入键盘和触控输入屏，所述语音播报装置设置在学习机本体内，该英语教学便携式学习机设计新颖，便携性强，适合在市场上大量推广。

申请人：宁波必优合创电子商务有限公司
地址：315221 浙江省宁波市镇海区蛟川街道中官路1188号
国籍：CN
更多信息请下载全文后查看。

专利名称：便携式英语教具
专利类型：发明专利
发明人：李霞芬
申请号：CN201710680663.6申请日：20170810
公开号：CN107240312A
公开日：
20171010
专利内容由知识产权出版社提供
摘要：本发明公开了一种便携式英语教具，包括：壳体，其为长方形箱体；壳体底面上方两侧对称设置第一凹槽；壳体的顶面设置有键盘模块；键盘模块与壳体之间设置磁力吸附装置；智能装置，其包括处理芯片、音频播放处理器、显示屏图像处理器、数据存储模块、发声单元和手写显示屏，发声单元，其均布于壳体顶面，并电连接音频播放处理器；手写显示屏，其设置在壳体侧面，并电连接显示屏图像处理器；保护套，其设置在壳体的外侧，保护套内壁设置框架，框架对称设置在壳体的上下端，沿保护套纵向延伸方向设置锁紧机构；书夹，其设置有固定机构和压书板。

本发明可提高英语单词的记忆效率和输入电脑的效率，同时便于携带，使用场地不受限。

申请人：李霞芬
地址：532100 广西壮族自治区崇左市扶绥县新宁镇松江路26号民族广场1栋802室
国籍：CN
代理机构：北京远大卓悦知识产权代理事务所(普通合伙)
代理人：靳浩
更多信息请下载全文后查看。

专利名称：一种便携式英语教学用工具包专利类型：实用新型专利
发明人：付悦
申请号：CN201921943997.9
申请日：20191112
公开号：CN211407912U
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种便携式英语教学用工具包，解决了便携式英语教学用工具包不方便查找工具以及不方便盛放不同大小的工具的问题，现提出如下方案，其包括包体、包带、日字扣和储物层，包体外侧壁顶端固定连接有包带，包带外侧壁固定扣接有日字扣，包体内侧壁左侧固定连接有储物层储物层左右两侧固定连接有滑轨，滑轨外侧壁滑动连接有滑块，两侧滑块外侧壁固定连接有支撑板，储物层外侧壁底部固定连接有扩音层。

本实用新型由于设置扩音层、固定板和扩音层门，使得教师在进行英语教学中，可通过拉杆将扩音层门打开，增加扩音器的扩音效果，从而使得英语教学能被所有的学生听清，也更好的根据扩音器的特性进行存放，增加了教师的使用体验。

申请人：付悦
地址：410004 湖南省长沙市天心区浦沅香墅美地6-802
国籍：CN
更多信息请下载全文后查看。

专利名称：一种英语学习手卡专利类型：发明专利
发明人：陶延华
申请号：CN201810160311.2申请日：20180227
公开号：CN108172075A
公开日：
20180615
专利内容由知识产权出版社提供
摘要：本发明公开了一种英语学习手卡，包括铁环、卡片，所述卡片的左上角开设有一圆孔，卡片采用白卡纸制作而成，所述卡片分为正反两面，卡片的正表面覆有一层防水膜，卡片的正面分有六个区域，分别为图片区、单词区、音标区、单词释义区、列句区、列句释义区，所述图片区位于卡片的左上角，单词区、音标区、单词释义区依次上下排列在图片区的右端，所述列句区、列句释义区依次上下排列在图片区、单词区、音标区、单词释义区的下方，卡片的反面为空白区域，所述铁环圈在卡片上的圆孔内；本英语学习手卡具有结构简单、安装方便、小巧便携、吸引学生兴趣、加强学生记忆和理解的特点。

申请人：滨州学院
地址：256603 山东省滨州市黄河五路391号
国籍：CN
更多信息请下载全文后查看。
