中国南方电网有限责任公司××××110kV及以上变电站生产准备实施细则Q/CSG 2 ****—20132013-××-××发布 2013-××-××实施中国南方电网有限责任公司发布前言为做好110kV及以上新投产变电站的标准化建设，规范新投产变电站的生产准备工作，实现变电站的标准化、规范化，提高变电运行管理水平，规范了变电站整体外观形象，主控楼内部总体形象、设备、生活、办公区域的形象和设施配置，安全、生产工器具的配置等。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司惠州供电局本标准主要起草人：陈友琼李端娇谢育新欧志光李仪光彭刚袁晓杰王铁柱黄国良谢杨石基彭汉华陈发纲本标准由中国南方电网有限责任公司标准化委员会批准。
本标准自发布之日起实施。
执行中的问题和意见，请及时向南方电网公司生产技术部反馈。
110kV及以上变电站生产准备实施细则一、总则为做好110kV及以上新投产变电站的标准化建设，规范新投产变电站的生产准备工作，特制定本细则。
本细则主要为规范变电站生产准备，实现变电站的标准化、规范化，提高变电运行管理水平。
本细则适用于新投产变电站，新建、扩建设备间隔等生产准备工作。
二、规范性引用文件南方电网公司《110kV及以上变电站运行管理标准》南方电网公司《变电站安健环设施标准》三、实施细则变电站的生产准备内容主要包括：变电站整体外观形象，主控楼内部总体形象、设备、生活、办公区域的形象和设施配置，安全、生产工器具的配置等。
按照变电站标准化建设要求，参照南方电网公司《110kV及以上变电站运行管理标准》、《变电站安健环设施标准》规范，新建110kV及以上变电站的整体外观形象标准，主控楼（综合楼）内部总体形象标准，设备、生活、办公区域的设置以及安全、生产工器具的配置应符合以下要求：1、变电站的整体外观形象标准包括变电站大门、外围墙、内围墙、主控楼、综合楼外墙、设备区和生活区分隔围栏的设计、装修标准，详见第（一）点。
贵州电网公司企业标准110kV及以上变电站运行管理标准实施细则2008-05-20发布 2008-05-20实施贵州电网公司发布目录前言 (1)1 总则 (2)2 规范性引用文件 (3)3 术语和定义 (3)4 管理模式、值班方式及人员岗位配置 (4)4.1 管理模式 (4)4.2 运行值班方式 (5)4.3 运行人员及岗位配置 (6)5 运行管理 (6)5.1 运行监视 (6)5.2 设备巡视 (11)5.3 交接班 (12)5.4 事故、异常处理 (12)5.5 电气操作管理 (14)5.6 设备维护 (17)5.7 设备定期试验及轮换 (19)5.8 电量抄录管理 (21)6 设备管理 (21)6.1 设备状态评价 (21)6.2 设备验收 (22)6.3 设备缺陷管理 (23)6.4 备品备件管理 (25)6.5 继电保护及自动装置管理 (26)7 安全管理 (27)7.1 安全生产目标管理 (27)7.2 应急预案 (28)7.3 安全活动 (29)7.4 “两票”管理 (29)7.5 防误闭锁系统的管理 (34)7.6 安全工器具管理 (35)7.7 安全设施管理 (37)7.8 消防安全管理 (38)7.9 施工安全管理 (39)8 技术管理 (41)8.1 设备台帐 (41)8.2 资料管理 (42)8.3 规程制度 (47)8.4 记录报表 (47)9 培训管理 (48)10 站务管理 (49)10.1 计划管理 (49)10.2 劳动管理 (49)10.3 接待管理 (49)10.4 车辆管理 (51)10.5 公用钥匙管理 (51)10.6 会议管理 (52)10.7 后勤管理 (53)10.8 报纸和期刊 (54)11 安健环、视觉识别系统 (54)附表2：集控中心变电运行人员配置表（资料性附表） (56)附表3：监控中心变电运行人员配置表（资料性附表） (56)附表4：巡维中心人员配置表（资料性附表） (57)附表5：有人值班变电站岗位设置表（资料性附表） (57)附表6：无人值班变电运行岗位设置表（资料性附表） (57)附表7：安全工器具基本配置表 (58)附表8：办公设施基本配置表 (60)附表9: 生活设施基本配置表 (61)附图1：变电站运行管理模式框架图 (62)附图2：有人值班变电站调度指令流程 (63)附图3：无人值班变电站（集控管理模式）调度指令流程 (64)附图4：无人值班变电站（巡维中心）调度指令流程 (65)附图5：无人值班变电站（监控中心）调度指令流程 (66)附图6：有人值班变电站事故处理流程图 (67)附图7：集控中心事故处理流程图 (68)附图8：巡维中心事故处理流程图 (69)附录1：安全工器具检查内容及规范 (70)附录2：变电站应配备的法律、法规和技术标准 (71)附录3：变电站应具备的规程及技术资料 (72)附录4：变电运行班组应具备的管理标准、制度 (74)附录5：变电运行运行班组应具备的记录、报表 (75)附录6：文件夹、资料盒及记录本制作要求 (76)附录7：变电运行班组记录、表格、报表及填写规范 (78)①运行工作记录 (78)②调度操作指令记录 (80)③设备缺陷记录 (81)④安全活动记录 (83)⑤反事故演习记录 (84)⑥设备定期轮换、试验检查记录 (86)⑦蓄电池测量记录 (87)⑧避雷器动作数据记录 (88)⑨安全工器具检查表 (89)⑩变电站综合月报表 (90)⑾会议记录 (91)附录8：变电运行班组管理标准、制度（资料性附录） (92)a 岗位职责 (92)b 岗位安全职责 (96)c 工作质量考核标准 (100)d 值班制度 (103)e 电气操作工作制度 (104)f 安全工器具管理制度（监控中心不需要） (106)g 防误闭锁装置管理制度 (107)h 施工安全管理制度（监控中心不需要） (108)i 消防器材管理制度（监控中心不需要） (109)j 安全设施管理制度（监控中心不需要） (110)k 危险物品管理制度（监控中心不需要） (111)l 设备巡视工作规范（监控中心不需要） (112)m 运行监视工作规范（巡维中心不需要） (114)n 设备台帐管理制度 (114)o 运行维护制度 (115)p 设备验收制度（监控中心不需要） (116)q 设备定期轮换试验制度 (118)r 直流系统运行维护制度（监控中心不需要） (119)s 备品备件管理标准（监控中心不需要） (119)t 图纸资料管理制度 (120)u 场地绿化管理制度（监控中心不需要） (121)v 变电站安全保卫制度（监控中心不需要） (121)W 车辆管理制度 (122)附录9：“四表一指南”制作规范 (123)前言为贯彻执行中国南方电网有限责任公司《110kV及以上变电站运行管理标准（Q/CSG 2 1002—2008）》，规范贵州电网公司变电运行管理工作，提高变电站安全生产管理水平，实现变电运行管理一体化，结合贵州电网公司变电运行工作实际，特制定本实施细则。
目录1 概述 (1)1.1 编制目的 (1)1.2 编制依据 (1)1.3 工程概况及主要特点 (3)2 安全文明施工管理目标 (3)2.1 施工质量目标 (3)2.2 施工安全目标 (3)2.3 文明施工和环保目标 (3)2.4 工期和投资目标 (4)2.5 工程档案管理目标 (4)3 施工创优管理措施 (4)3.1 制度保证措施 (4)3.2 组织保证措施 (5)3.2.1 成立工程创优领导小组 (5)3.2.2 组织机构 (5)3.3 技术保证措施 (6)3.4 物资保证措施 (6)3.4.1 机具设备的管理 (6)3.4.2 材料管理 (6)3.5 过程控制措施 (7)3.6 工程进度管理 (7)3.7 开展质量攻关活动 (7)3.8 强制性标准的贯彻实施 (8)3.9 信息管理 (8)3.9.1 档案资料管理 (8)3.9.2 影像资料管理 (8)3.10 创优自查及整改 (8)4 施工工艺及技术控制措施 (10)4.1 施工工艺控制要求及措施 (10)4.1.1 接地引下线安装 (10)4.1.2 电缆支架安装 (9)4.1.3 电缆敷设 (9)4.1.4 电缆二次接线 (9)4.2 主要工序控制措施 (9)4.2.1 接地施工 (10)4.2.2 二次施工 (10)5 主要施工工艺质量要求、控制措施及成品效果要求（示例） (11)6 成品保护措施 (12)1概述变电站最终设计规模为3台63MVA变压器。
本期为110kV开关站110kV出线回路数：远期4回；本期3回（佳湖2回，备用1回）。
10kV出线回路数：远期36回；本期12回。
无功补偿装置本期不建。
远景每台主变按2*6000Kvar+1*3000Kvar配置电容补偿装置，分接于10kV各段母线1.1编制目的为贯彻电力基本建设“控制造价、合理工期、达标投产、创建优质工程”的整体要求，江苏省电力公司提出了开展工程建设实现达标投产、争创安全文明与施工标准化示范工程、争创流动红旗的建设要求。
110kv变电站施工方案110kv变电站施工方案一、工程概况：本次施工为110kv变电站建设工程，总投资额为xxx万元，项目位于XX市XX区XX路旁。
本变电站建设工程包括主变压器室、配电室、控制室、辅助设施和配套设施等。
二、施工组织与管理：1. 施工组织：根据施工图纸和规划要求，合理组织施工人员、机械设备、材料等资源，确保工程按时、按质量要求完成。
2.施工管理：设立施工现场的安全管理人员、质量管理人员、进度管理人员等，进行全面的监督管理，确保施工过程中安全、质量和进度的控制。
3. 原材料采购与管理：建立完善的原材料供应体系，合理进行采购，确保原材料的质量和供应的及时性。
三、施工方案及内容：1. 施工方案：从施工准备、基础施工、主体施工、设备安装和调试等环节全面编制施工方案，确保施工的顺利进行。
2. 基础施工：根据设计图纸对变电站的基础进行开挖、浇筑混凝土；建立健全电缆沟、管道的施工质量控制系统。
3. 主体施工：根据施工方案，进行主体结构的搭建，主要包括主变压器室、配电室、控制室等建筑物的搭建。
4. 设备安装与调试：根据施工图纸和安装要求，按照工程进度进行设备的安装与调试，确保设备正常运转。
5. 安全保障：建立健全的施工安全管理体系，制定相应的安全操作规程，加强对施工人员的安全培训，确保施工过程中的安全。
6. 环境保护：根据环保要求，进行施工现场的垃圾分类、废水处理等工作，确保环境的保护。
四、施工进度安排：1. 进场准备：完成施工图纸审查、安全生产措施的制定、施工材料的准备等工作，确保可以按时进场施工。
2. 基础施工：根据施工方案，计划45天完成基础施工工作。
3. 主体施工：根据施工方案，计划90天完成主体施工工作。
4. 设备安装与调试：根据施工方案，计划60天完成设备的安装与调试。
5. 环境保护与安全措施：施工过程中持续进行环境保护与安全措施的监督和改进。
五、施工质量控制：1. 设立专门的质量控制人员，进行施工现场的质量监督和管理，确保施工过程中的质量。
110kV新建变电站施工管理随着能源需求的增长和电力系统的不断发展，变电站的建设和施工管理变得愈发重要。
本文将探讨110kV新建变电站施工管理的相关内容，包括项目准备、施工管理、安全管理和质量管理等方面。
一、项目准备1. 建立项目组织在进行110kV新建变电站施工管理之前，首先需要建立一个专门的项目组织。
项目组织应由项目经理、技术负责人、安全负责人和质量负责人等人员组成，各自负责项目的整体管理、技术支持、安全管理和质量控制等工作。
2. 制定施工计划在项目准备阶段，需要制定详细的施工计划。
施工计划应包括施工进度、施工内容、施工方法、施工人员配置等内容，以确保项目可以按时按质完成。
3. 采购物资根据施工计划，需要提前采购所需的物资和设备。
包括变电设备、电气设备、建筑材料等，确保施工过程中不会出现物资短缺的情况。
二、施工管理1. 施工组织在施工管理过程中，需要合理组织施工工人和施工设备。
要确保施工人员熟悉施工标准和施工流程，保证施工作业的顺利进行。
2. 施工监理在施工过程中，需要有专门的监理人员进行监督和检查。
监理人员要对施工现场进行定期巡检，确保施工质量和安全。
3. 进度管理施工管理需要对项目进度进行严格管理。
要及时掌握施工进度，及时调整施工计划，确保项目能够按时完工。
4. 施工协调在施工管理过程中，需要对施工各方进行协调。
包括与设计单位、监理单位、施工单位等进行沟通和协调，解决施工过程中的问题。
三、安全管理1. 安全制度在施工管理中，安全管理非常重要。
需要建立健全的安全管理制度，制定安全管理规章制度，加强安全教育和培训，确保施工过程中没有安全事故发生。
2. 安全检查要定期进行安全检查，发现问题及时整改。
对施工现场的安全隐患进行排查，确保施工现场的安全。
3. 安全培训对施工人员进行安全培训，提高他们的安全意识和安全技能，确保施工过程中的安全。
四、质量管理1. 质量标准在施工管理中，需要制定严格的质量标准。

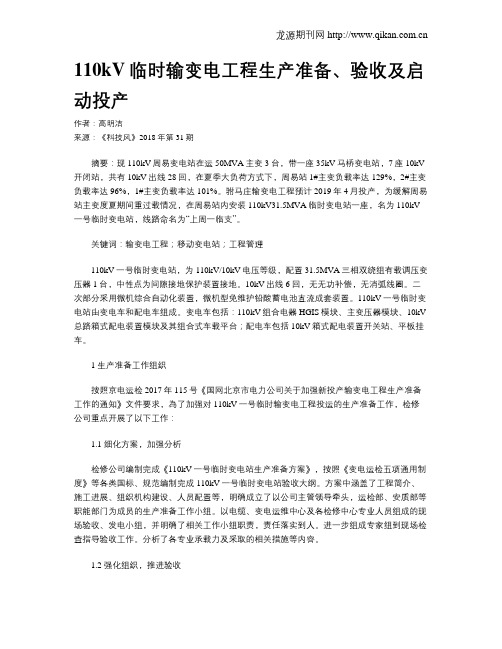

110kV临时输变电工程生产准备、验收及启动投产作者：高明洁来源：《科技风》2018年第31期摘要：现110kV周易变电站在运50MVA主变3台，带一座35kV马桥变电站，7座10kV 开闭站，共有10kV出线28回，在夏季大负荷方式下，周易站1#主变负载率达129%，2#主变负载率达96%，1#主变负载率达101%。
驸马庄输变电工程预计2019年4月投产，为缓解周易站主变度夏期间重过载情况，在周易站内安装110kV31.5MVA临时变电站一座，名为110kV 一号临时变电站，线路命名为“上周一临支”。
关键词：输变电工程；移动变电站；工程管理110kV一号临时变电站，为110kV/10kV电压等级，配置31.5MVA三相双绕组有载调压变压器1台，中性点为间隙接地保护装置接地。
10kV出线6回，无无功补偿，无消弧线圈。
二次部分采用微机综合自动化装置，微机型免维护铅酸蓄电池直流成套装置。
110kV一号临时变电站由变电车和配电车组成。
变电车包括：110kV组合电器HGIS模块、主变压器模块、10kV 总路箱式配电装置模块及其组合式车载平台；配电车包括10kV箱式配电装置开关站、平板挂车。
1 生产准备工作组织按照京电运检2017年115号《国网北京市电力公司关于加强新投产输变电工程生产准备工作的通知》文件要求，為了加强对110kV一号临时输变电工程投运的生产准备工作，检修公司重点开展了以下工作：1.1 细化方案，加强分析检修公司编制完成《110kV一号临时变电站生产准备方案》，按照《变电运检五项通用制度》等各类国标、规范编制完成110kV一号临时变电站验收大纲。
方案中涵盖了工程简介、施工进展、组织机构建设、人员配置等，明确成立了以公司主管领导牵头，运检部、安质部等职能部门为成员的生产准备工作小组。
以电缆、变电运维中心及各检修中心专业人员组成的现场验收、发电小组，并明确了相关工作小组职责，责任落实到人。
进一步组成专家组到现场检查指导验收工作。
110KV变电站施工方案标准引言110KV变电站是电力系统中重要的组成部分，它是电力系统输电和变配电过程中的一个重要枢纽，承载着电力系统输变电及配电的重任。
为了确保110KV变电站施工质量，保证电力输配电的安全和可靠性，必须制定严格的施工方案标准。
本文旨在制定110KV变电站施工方案标准，以确保施工质量、保证安全可靠的输变电和配电过程。
施工前准备在进行110KV变电站施工前准备的过程中，需要按照下列几个方面进行充分的准备工作。
1. 物资准备在进行110KV变电站施工前准备的过程中，需要充分考虑所需物资的准备，如变压器、开关等，同时还需对所需物资的采购、招标等事宜进行认真考虑和处理，以避免因物资问题延误施工进度。
2. 设备准备110KV变电站施工需要采用大量的专业设计的设备类准备，因此设备的准备工作是关键。
3. 人员准备110KV变电站施工过程中需要采用一批专业的工程师和施工人员进行协作施工，因此人员的准备是施工过程中必不可少的一部分。
4. 施工计划制定制定施工计划是施工工作中重要的工作环节，必须根据变电站施工的实际情况进行科学的规划和设计，从而达到较佳的施工效果。
施工过程在全面准备完成之后，进行具体的110KV变电站施工过程，按照下列步骤进行。
1. 基础施工基础施工是进行110KV变电站安装的第一步，必须进行精确的定位，并根据设计的规范进行施工。
基础施工完成后必须进行精确的核查和验证，以确保精度符合要求。
2. 设备安装110KV变电站的设备安装是进行施工的重要部分之一，必须根据设备的要求述情进行施工，在安装过程中一定要留意各项技术指标并进行全面地检查。
3. 线缆敷设线缆敷设是110KV变电站施工的重要部分之一，必须按照设计要求进行施工，并进行整体检查和测试，确保线缆的耐压稳定性符合要求。
4. 试运行110KV变电站设备安装结束后，必须进行试运行，以验证总体系统的运行稳定性、安全性和可靠性，并在试运行过程中进行维护和修整等操作。
目录一、概述1、编制目的2、编制依据3、工程简述二、安全文明施工管理目标1、安全管理目标2、环境保护目标3、文明施工目标4、安全、环境保护目标分解三、安全文明施工组织机构及职责1、组织机构2、技术保证体系3、安全监督保证体系4、安全职责四、安全文明施工管理措施1、进场作业人员素质与技能管理2、安全管理制度和台账3、“两项费用”的使用管理4、安全文明施工标准化管理5、作业人员行为管理6、施工安全风险管理五、安全文明施工要求及实施1、项目部户外建设2、项目部办公、生活区建设3、材料站建设4、施工队建设5、施工现场建设6、设备、材料用品摆放定置化管理7、安全文明施工及环境保护设施8、消防设施设置9、进入施工现场安全文明施工纪律规定10、现场清理整顿11、职业健康12、生活安全与卫生13、环境保护14、成品、半成品保护与防止“二次污染”六、安全文明施工主要控制点及措施1、低压用电2、高处作业3、起重吊装4、消防安全5、施工机械的定期检验、车辆交通安全6、安全设施及防护用品控制措施7、季节性施工1、概述1、编制目的我公司基于高起点、高标准、严要求，创建电力建设工程安全文明施工一流现场的目标要求，对工程项目的安全文明施工进行有针对性的实施，全面提高安全文明施工水平，提升企业的视觉形象和内部管理。
树立“尊重人、关心人、爱护人、以人为本”的安全理念，加强施工过程的安全管理，实现全过程安全文明施工，营造一流的办公、生活、施工与安全文明施工环境。
施工生产中落实国家电网公司安全文明施工六化标准（安全管理制度化、安全设施标准化、现场布置条理化、机料布置条理化、作业行为规范化、环境影响最小化）。
依据《国家电网公司输变电工程安全文明施工标准化工作规定》、《国家电网公司输变电工程安全文明施工标准化图册》（以下简称图册）、《输变电工程安全标志、标识、设施图册》，结合本工程实际情况，制定本安全文明施工实施细则。
2、编制依据《国家电网公司电力建设安全健康与环境管理工作规定》《国家电网公司输变电工程安全文明施工标准化工作规定》《国家电网公司输变电工程标准化施工作业手册》《国家电网公司输变电工程施工危险点辨识及预控措施》《国家电网公司人身伤亡统计管理暂行规定》《国家电网公司变电站工程安全文明施工实施细则》编制大纲3、工程简述晋中太谷水秀110KV变电站电气安装工程，；主控楼分布在站区大门西侧；主变安装，110KV隔离开关、SF6、电流互感器、电压互感器；10KV开关柜等安装。
110变电站施工方案摘要本文旨在提供一个详细的110变电站施工方案，涵盖施工过程的各个关键环节和步骤。
该方案将确保变电站的平安可靠运行，并提供适当的施工流程和考前须知。
1. 引言110变电站是电力系统中的关键设施之一，起到电能传输、配送和转换的重要作用。
因此，在建设和施工过程中需要严格遵循相关规定和标准，确保变电站能够平安、可靠地运行。
本施工方案旨在确保110变电站的施工过程能够按照标准和标准进行，以最大限度地减少事故风险，并确保高质量和高效率的施工。
2. 施工准备在正式开始施工前，需要进行一系列的准备工作，包括但不限于以下几个方面：•平安准备：确保施工现场和设备的平安，配备必要的平安设施和防护措施。
•材料准备：准备所需的施工材料，包括电缆、配电盘、变压器等，并进行必要的检查和确认。
•人员准备：安排施工所需的人员，包括工程师、技术人员、电工等，并进行相应的培训和指导。
•进度方案：编制详细的施工进度方案，确保施工按时完成。
3. 施工过程3.1 场地准备在正式安装设备之前，需要对场地进行准备。
这包括清理、平整场地，并确保足够的空间和通道用于设备安装和维护。
3.2 设备安装在场地准备完成后，可以开始进行设备安装。
设备包括变压器、配电盘、电缆等。
在安装过程中，需要注意以下几点：•定位准确：将设备准确地安装在预定的位置上，确保各个设备之间的布局合理，并保证设备之间的距离和间隔符合要求。
•连接可靠：进行设备间的电缆连接时，需要保证连接可靠，并进行必要的绝缘和保护措施。
•标识清晰：对设备进行清晰的标识，包括设备名称、型号、电气参数等，便于以后的运维和维护。
3.3 电气接线设备安装完毕后，需要进行电气接线。
这包括将各个设备之间的电缆进行连接，并连接到主电网。
在接线过程中需要遵循以下几点：•线缆选择：选择适当的电缆进行连接，包括电缆的截面积、材质等。
•接线可靠：保证接线可靠，采取适当的连接方式和绝缘措施，确保电气接触良好。
110kV及以上送变电基本建设工程启动验收规程中华人民共和国水利电力部关于颁发《110kV及以上送变电基本建设工程启动验收规程》的通知(83)水电基字第4号各电管(电力)局、华东、西北电力建设局、电力规划设计院、各直属电力设计院、超高压输变电公司。
《35kV及以上送变电基本建设工程启动验收规程》自1962年颁发以来，对提高送变电工程质量和执行投产标准起了积极作用。
最近，我部在总结经验的基础上对原规程进行了修订，将其适用范围改为110kV及以上的送变电工程，现予正式颁发，请遵照执行。
1983年1月第一条凡110kV及以上的送变电工程，包括已运行线路的升压，不管资金来源如何，在投入生产运行之前，必须按本规程的规定进行启动验收。
110kV以下送变电工程的启动验收可参照执行，或由电管(电力)局拟订补充办法。
第二条启动验收的目的和要求启动验收的目的是以设计文件、规程规范、制造厂技术资料为依据，对竣工的基本建设工程和生产准备情况进行全面检查，以保证工程质量合格、运行安全可靠和经济合理。
并通过启动验收，总结经验，改进工程的设计和施工。
验收过程中发现设计、施工及设备方面存在的问题应分别加以解决，或由验收委员会责成有关单位限期完成。
工程按设计要求建成后，建设单位应主动组织设计，施工单位对工程进行初步验收，整理资料，为验收委员会的工作做好准备。
通过启动验收和试运行，使运行人员熟悉操作，摸清设备特性，检查原订运行规程是否符合实际情况，必要时进行修订。
试运工作完成以前，全部工程和整套设备由施工单位负责，试运完成后即交由生产单位负责。
第三条启动验收工作的组织110kV及以上送变电工程的验收，一般由省、市、自治区电力局主持，不宜再行下放。
跨省(市、区)工程由大区电管局主持。
跨大区工程由部指定一个大区电管局主持，特别重要工程或引进项目由部或报请国家主持验收。
主持验收单位，邀请地方领导参加，组织验收委员会，委员会由生产建设单位和施工(包括调试)单位的负责人和总工程师，设计单位、调度部门、建设银行等有关方面代表组成，必要时请制造厂代表参加。
中国南方电网有限责任公司××××110kV及以上变电站生产准备实施细则Q/CSG 2 ****—20132013-××-××发布 2013-××-××实施中国南方电网有限责任公司发布前言为做好110kV及以上新投产变电站的标准化建设，规范新投产变电站的生产准备工作，实现变电站的标准化、规范化，提高变电运行管理水平，规范了变电站整体外观形象，主控楼内部总体形象、设备、生活、办公区域的形象和设施配置，安全、生产工器具的配置等。
本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。
本标准起草单位：广东电网公司惠州供电局本标准主要起草人：陈友琼李端娇谢育新欧志光李仪光彭刚袁晓杰王铁柱黄国良谢杨石基彭汉华陈发纲本标准由中国南方电网有限责任公司标准化委员会批准。
本标准自发布之日起实施。
执行中的问题和意见，请及时向南方电网公司生产技术部反馈。
110kV及以上变电站生产准备实施细则一、总则为做好110kV及以上新投产变电站的标准化建设，规范新投产变电站的生产准备工作，特制定本细则。
本细则主要为规范变电站生产准备，实现变电站的标准化、规范化，提高变电运行管理水平。
本细则适用于新投产变电站，新建、扩建设备间隔等生产准备工作。
二、规范性引用文件南方电网公司《110kV及以上变电站运行管理标准》南方电网公司《变电站安健环设施标准》三、实施细则变电站的生产准备内容主要包括：变电站整体外观形象，主控楼内部总体形象、设备、生活、办公区域的形象和设施配置，安全、生产工器具的配置等。
按照变电站标准化建设要求，参照南方电网公司《110kV及以上变电站运行管理标准》、《变电站安健环设施标准》规范，新建110kV及以上变电站的整体外观形象标准，主控楼（综合楼）内部总体形象标准，设备、生活、办公区域的设置以及安全、生产工器具的配置应符合以下要求：1、变电站的整体外观形象标准包括变电站大门、外围墙、内围墙、主控楼、综合楼外墙、设备区和生活区分隔围栏的设计、装修标准，详见第（一）点。
2、主控楼（综合楼）内部总体形象标准包括楼内大堂、楼梯、灯具以及户内标志系统执行标准，详见第（二）点。
３、设备区域应严格按照安健环要求，配备相应的安全标志、设备及设施标志、安全警示线、安全防护设施、详见第（三）点。
4、办公区域户外场地应配置宣传栏、平面定置图、各类标志牌等。
主控楼（或综合楼）内应结合实际设置以下功能室：会议室、办票室、资料室、班组休息室、接待室、站长室（备选）等，每个功能室的装修标准及功能室内配备相应的办公设施，详见第（四）点。
5、生活区域应设置警传室、警卫休息室、厨房、餐厅、值班员休息室等，生活区域的装修标准及生活设施的配置标准，详见第（五）点。
6、应配置足够数量的安全、生产工器具，配置标准详见第（六）点。
（一）变电站的整体外观形象标准（效果图详见《变电站生产准备管实施细则图册》，以下简称《图册》）1 变电站大门标准1.1尺寸：视场地情况进行调整；1.2造型设计：大门造型原则上采用如下图形式，采用进口大理石饰面；根据具体情况，在保持大门正对大路前提下可适当缩放不锈钢门的尺寸；不锈钢门中间为全封闭式造型，上下两端做格栅造型装饰，下方格栅部分整体用透明有机玻璃板覆盖，起到防小动物进入的作用；主形象墙视具体地理情况采用横向或竖向布置；形象墙下方设置花槽。
1.3标准门牌：大门一侧柱子安装符合南网安健环标准的变电站标准门牌。
1.4 变电站内户外门标准：站内主控楼、综合楼、警卫室等面向户外的门采用通体简约不锈钢门。
2 户外景观标准2.1 设计原则：变电站作为生产场所，绿化风格原则上以简洁、整齐、清爽为主，不建议采用过多的大型树种。
2.2 常用植物推荐：四季青、雀榕、细叶榕、白玉兰、铁树、番蝴蝶、九里香等。
3 墙面形象标准3.1 变电站外围墙装修标准3.1.1 材质：白色纸皮砖为主，灰色纸皮砖辅助间色。
- 4 -3.1.2 分色标准：详见效果图。
3.1.3 柱子处理：柱子瓷片仍然按照围墙的分色标准进行铺贴。
3.1.4 柱子间距：2-4.5m，依场地实际情况而定。
3.2 内围墙装修标准：与外围墙一致。
3.3 主控楼外墙装修标准3.3.1 材质：白色纸皮砖为主，灰色纸皮砖辅助间色。
3.3.2 分色标准：详见效果图。
3.3.3 幕墙玻璃：500kV变电站主控楼正面部分可设计为幕墙玻璃。
3.3.4 幕墙玻璃颜色：蓝绿色镜面镀膜玻璃。
3.4 综合楼外墙装修标准3.4.1 外墙砖款式、色彩、分色标准与主控楼保持一致，一般不设置玻璃幕墙。
4 设备区与生活区分隔围栏标准4.1 尺寸：高度1100mm，围栏最小单位长度1600mm；长线围栏单体长度不少于3000mm。
4.2 材质工艺：采用304钢材，采用两段倒圆角设计，外框6分圆钢管骨架，内部结构采用4分圆钢管；不锈钢推门原则上与围栏的高度保持一致，通过调节轮子上方支撑杆的高度来实现，详见效果图。
- 5 -5 户外标识执行标准5.1 户外大型立式金属牌：（包括主控楼标志牌、停车场标志牌、安全宣传语标志牌、安全距离警示牌、设备区导向牌等）5.1.1 尺寸：600mm宽×900mm高。
5.1.2 材质工艺：60mm×30mm铁管骨架内胆，弧形金属面板，底板采用10mm镀锌铁板；骨架部分做防锈蚀处理，弧形面板采用2.0mm优质铝板冲压成型，喷氟碳漆；图案及文字采用高精度丝印。
5.2 设备定置图标志牌5.2.1 尺寸：800mm×600mm （面板尺寸）。
5.2.2 材质工艺：钢结构茎座采用直径80mm圆铁管，喷氟碳漆；牌面造型采用1.5mm冲孔电解板，喷氟碳漆；面板采用2mm铝板，喷氟碳漆，图案及文字高精度丝印。
5.3 户外宣传栏：5.3.1 尺寸：2400mm宽×1200mm高（面板尺寸）。
5.3.2 材质工艺：采用优质铝合金型材烤漆骨架及宣传版面边框，上方设置可拆卸式蓝色亚克力阳光板顶棚，画面采用高精度喷绘装裱于KT板上，设置透明有机玻璃橱窗推门，带锁。
5.4 户外标志配置标准- 6 -- 7 -（二）主控楼内部总体形象标准（效果图详见《变电站生产准备实施细则图册》）1 大堂形象标准：大堂的装饰以白色和南网VI 的主色为基调，整体趋于简洁现代的风格。
以南方电网蓝铝塑板造型背板，南网LOGO 及变电站名称采用水晶字或精工不锈钢字制作，造型参考详见效果图。
2 玻璃门及拉手款式2.1 门页材质：采用12厘钢化落地地弹簧玻璃门，中间部位贴在南网VI 标准防撞条。
2.2 尺寸：视现场情况而定，宽度一般不超过1m ，高度一般不超过2.4m 。
2.3 门套：木结构做底，银灰色铝塑板饰面。
2.4 拉手：拉手采用方形不锈钢管，造型参考详见效果图。
3 房间门的款式：门板采用大芯板或中纤板喷灰色油漆（K10），局部采用拉丝铝板，造型参考详见效果图。
4 各类灯具的款式4.1 大堂吸顶灯：简单大方的方形吸顶灯，铝制边框，磨砂玻璃或半透明亚克力灯片，白色光源。
4.2 筒灯：铝制边框，圆形或方形均可。
4.3 灯盘：主控楼各功能室采用600×600铝扣板吊顶配600×600白色光源灯盘，品牌参考：海洋王、飞利浦。
5 洗手间形象标准5.1 天花：300×300白色铝扣板天花或条形白色铝扣板天花。
5.2 地面：300×300浅黄色或浅灰色防滑砖。
5.3 墙面：300×450白色墙面砖。
5.4 窗帘：白色百叶窗。
5.5 活动隔断：定制灰白相间防火板成品隔断。
5.6 洗手盆：大理石台上盆。
6 楼梯装修标准- 8 -6.1 楼梯踏步：浅灰色花岗岩铺贴。
6.2 楼梯扶手：不锈钢楼梯扶手，款式详见效果图。
7 户内（含各功能室）标识执行标准7.1 安全宣传语标志牌7.1.1 尺寸：400mm宽×800mm高。
7.1.2 材质工艺：双层透明有机玻璃板，使用广告螺丝固定于墙上；图案及文字采用高精度背胶喷绘。
7.2 楼层导示牌7.2.1 尺寸：400mm宽×600mm高。
7.2.2 材质工艺：双层透明有机玻璃板，使用广告螺丝固定于墙上；图案及文字采用高精度背胶喷绘。
7.3 岗位职责牌、安全工器具管理制度牌7.3.1 尺寸：600mm宽×800mm高。
7.3.2 材质工艺：边框采用20mm×30mm优质铝合金型材，无缝焊接，表面喷氟碳漆；面板部分采用2mm优质铝板，图案及文字高精度丝印。
7.4 消防定置图牌7.4.1 尺寸：800mm宽×600mm高。
- 9 -7.4.2 材质工艺：边框采用20mm×30mm优质铝合金型材，无缝焊接，表面喷氟碳漆；面板部分采用2mm优质铝板，图案及文字高精度丝印。
7.5 变电站简介宣传栏7.5.1 尺寸：2400mm宽×1200mm高（画面尺寸）。
7.5.2 材质工艺：边框采用20mmx30mm优质铝合金型材，无缝焊接，表面喷氟碳漆；面板部分采用2mm优质铝板，图案及文字高精度丝印,根据场地情况选择上墙或落地两种表现方式。
7.6 户内门牌7.6.1 尺寸：320mm宽×160mm高。
7.6.2 材质工艺：弧形板采用优质铝合金型材冲压成形，表面喷氟碳漆，图案及文字高精度丝印。
7.7 户内标志配置标准- 10 -- 11 -（三）设备区域应严格安健环要求，配置相应的相应的安全标志、设备及设施标志、安全警示线、安全防护设施等，具体标准参照下表执行，表中 “甲乙丙丁”规格具体参照《变电站安健环设施标准》。
- 12 -- 13 -- 14 -- 15 -- 16 -（四）办公区域的形象标准（效果图详见《变电站生产准备实施细则图册》） 1 主控室装修标准1.1 天花：小型主控室采用600×600灰白相间铝扣板，大型主控室可采用600×600纯白带孔铝扣板。
1.2 地面：600×600防静电地板。
1.3 墙面：白色乳胶漆。
1.4 背景墙：局部电网蓝铝塑板造型，LOGO 及名称采用水晶字或精工不锈钢字。
1.5 房门：门板采用大芯板或中纤板喷灰色油漆（K10），局部采用拉丝铝板，造型参考详见效果图。
1.6 主控台：整体采用优质中纤板基层，浅灰防火板面材，黑色胶条收边；采用可拼装式模块设计，每个单元左边设置资料柜及抽屉，右边设置电脑机箱柜，带散热孔金属柜门，中间为键盘位，背面设置电源、电话及网络插座面板，并设置防雷插座装置，详见主控台拆解图。
1.7 主控椅：面料选用意大利真皮或环保皮，手感幼滑、柔软，纹理细腻等特点；海绵选用密度高于30#的高密度海绵，弹性好，不易变形；椅脚选用电镀支架。
