煤矿监控常用 传感器

煤矿传感器安装标准简介传感器是煤矿安全监测系统中的关键组件，能够实时监测矿井环境参数，为矿工提供准确的信息，帮助保证矿井的安全运行。

煤矿传感器的安装标准是确保传感器能够正常工作并提供有效数据的重要保证。

安装位置选择煤矿传感器的安装位置选择应根据矿井的特点以及监测要求进行，一般应满足以下要求： 1. 与被监测对象的距离适宜：传感器应尽可能靠近被监测对象，以确保数据的准确性。

2. 避免物理干扰：传感器应避免被其他设备、设施或物体遮挡或干扰，以确保传感器能够正常工作。

3. 安全可靠：传感器应安装在安全可靠的位置，避免受到外界冲击或损坏。

安装高度煤矿传感器的安装高度应根据矿井的特点、监测要求以及传感器类型进行合理选择。

一般应满足以下要求： 1. 气体传感器：气体传感器应安装在离地面1.5-2米的位置，以便能够充分监测到矿井内的气体浓度，并避免受到地面气体的干扰。

2.温湿度传感器：温湿度传感器应安装在离地面1.2-1.5米的位置，避免受到地面影响，确保能够准确监测到矿井内的温湿度情况。

3. 应力传感器：应力传感器应安装在离地面1-1.2米的位置，以便能够准确监测到目标区域的应力情况。

安装方向煤矿传感器的安装方向应根据传感器的工作原理以及监测要求进行确定。

一般应满足以下要求： 1. 气体传感器：气体传感器的安装方向应使其敏感元件正对着矿井内可能产生气体的源头，以便能够准确监测到气体浓度的变化。

2. 温湿度传感器：温湿度传感器的安装方向应使其敏感元件正对着矿井内的待测对象，以便能够准确监测到矿井内的温湿度情况。

3. 应力传感器：应力传感器的安装方向应使其敏感元件与被监测物体的应力方向一致，以便能够准确监测到应力的变化。

安装固定煤矿传感器的安装固定应确保传感器能够稳固地安装在指定的位置上，并能够抵抗矿井环境的震动和振动。

一般应满足以下要求： 1. 固定方式：传感器应使用专用的安装固定装置进行固定，确保传感器稳定不动。

煤矿安全监测监控系统传感器设置研究摘要：随着煤碳行业的不断发展，煤矿安全生产越来越被重视，然而结合煤矿安全监测实际情况、基本需求，完善传感器设置方法，确保依靠传感器系统比较全面、清晰地掌握煤矿各个空间的气体密度与变化趋势，针对可能出现的异常风险情况作出及时反馈，维护煤矿开采工作的稳定展开。

关键词：煤矿；安全监测监控系统；传感器设置；策略引言进入新时期以后，煤矿安全得到了更多的关注，为进一步提升其稳定、安全性，很多煤矿企业会基于自身需求建设安全监测监控系统，作为系统建设中的关键内容，传感器设置工作能否达到相应标准，直接影响到监控系统的具体职能作用，加强对其的研究工作，完善相关举措，提升监控效果对煤矿企业安全顺利生产意义重大。

1煤矿安全监测监控系统传感器分析煤矿安全监测监控系统主要用于监测煤矿工作面的瓦斯、烟雾、风压、温度、风速、一氧化碳、风扇开停、风门开关等参量。

煤矿安全监测监控系统由地面主站、断电器、传输线、传感器等组成，其中传感器作为主要组成部分，其设置数量、位置的合理性，直接决定着监控系统的有效性。

但是很多矿井即使在工作面复杂程度、工作面数、灾害程度、井型等接近的条件下，在传感器设置时仍会面临较大的差异，故而应针对矿井的实际情况来选定传感器，做好规划设计工作，并且控制传感器数量，若是数量太多，可能造成成本上升，若是数量太少，可能传感器难以覆盖到煤矿工作面各个位置，达不到预防事故效能，故而应加强煤矿安全监测监控系统传感器设置研究。

2煤矿安全监测监控系统传感器作用煤矿安全监测监控系统传感器在煤矿安全监测中起着至关重要的作用。

传感器是一种能够检测和测量物理量的设备，通过将检测到的信息转换为电信号传输给数据采集系统，为煤矿安全监测提供实时、准确的数据支持。

（1）气体传感器：气体传感器主要用于检测煤矿内的气体浓度，包括瓦斯、二氧化碳、氧气等。

通过实时监测气体浓度，及时发现煤矿内气体异常情况，预防瓦斯爆炸事故的发生。

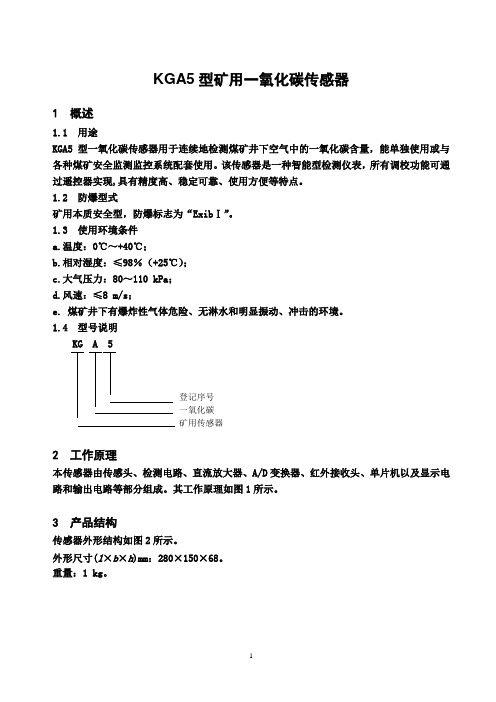

KGA5型矿用一氧化碳传感器1 概述1.1 用途KGA5型一氧化碳传感器用于连续地检测煤矿井下空气中的一氧化碳含量，能单独使用或与各种煤矿安全监测监控系统配套使用。

该传感器是一种智能型检测仪表，所有调校功能可通过遥控器实现,具有精度高、稳定可靠、使用方便等特点。

1.2 防爆型式矿用本质安全型，防爆标志为“ExibⅠ”。

1.3 使用环境条件a.温度：0℃～+40℃；b.相对湿度：≤98％（+25℃）；c.大气压力：80～110 kPa；d.风速：≤8 m/s；e. 煤矿井下有爆炸性气体危险、无淋水和明显振动、冲击的环境。

1.4 型号说明2 工作原理本传感器由传感头、检测电路、直流放大器、A/D变换器、红外接收头、单片机以及显示电路和输出电路等部分组成。

其工作原理如图1所示。

3 产品结构传感器外形结构如图2所示。

外形尺寸(l×b×h)mm：280×150×68。

重量：1 kg。

图1 传感器原理框图图2 传感器外形结构图4 主要技术参数⑴ 测量范围：0～1000×10-6 CO （也可根据用户要求定做）。

单 片 机红外接电路 断电记忆电路 看门狗电路 显示电路 声光报警电路485输出电路 频率输出电路 电流输出电路D/A 变换器A/D 变换器基准电压电路5V 电源信号放大电路 CO 传感器温度 传感器继电器DC 9~24V遥控器⑵测量误差：如表1所示。

表1测量范围(1×10-6 CO) 基本误差(1×10-6 CO)0～100 ±4100～500 测量值的±5%500～1000 测量值的±6%⑶响应时间：小于30 s。

⑷遥控范围：距离不大于5 m，角度不大于120º。

⑸报警：报警点测量范围内可任意设置，报警方式为红色灯光闪烁、蜂鸣器鸣叫（报警响度1米内不小于80dB）。

⑹输出信号200～1000 Hz频率（负载电阻1.5 k时,输出高电平＞3 V,输出低电平＜0.5 V），输出电路如图3所示；RS485接口，通信波特率为1200 bps。

煤矿井下保护装置技术参数随着煤矿的深入开采和高效利用，井下安全问题已成为煤矿工作面上的一大难题。

为了保障井下矿工的安全，煤矿井下保护装置成为一项不可或缺的装置。

煤矿井下保护装置的作用是监测及保护矿工在井下的安全，避免发生事故，保障煤矿生产的安全与稳定。

下面将详细介绍煤矿井下保护装置的技术参数。

一、传感器参数1. 温度传感器：测量井下温度，温度范围为-20℃~50℃，测量精度为±2℃。

2. 湿度传感器：测量井下相对湿度，湿度范围为10%~90%，测量精度为±5%RH。

3. 气体传感器：测量井下主要有害气体浓度，气体种类包括一氧化碳、二氧化碳、甲烷等，测量范围为0~1000ppm，测量精度为±5ppm。

4. 震动传感器：监测井下地震震动情况，灵敏度为0.1g，频率范围为0~100Hz。

二、监控系统参数1. 监控摄像头：采用高清摄像头，像素达到1080P，支持远程全方位监控，并能对井下环境实时拍摄进行存储。

2. 多功能监测终端：配备现代化多功能监测终端，可实时显示井下环境状况，支持音视频通讯，能够实现远程指挥井下作业。

3. 数据传输模块：内置Wifi、4G等多种数据传输模块，支持多种网络环境下的数据传输，实现井下数据与地面监控中心的及时通讯。

三、报警系统参数1. 声光报警器：采用高亮度LED灯和110dB以上的声音报警装置，可对井下发生的异常情况进行及时报警。

2. 振动报警器：当井下发生地震震动或其他振动情况时，可通过振动报警器进行报警提醒。

3. 气体报警器：根据传感器监测到的有害气体浓度超标情况，能够及时发出警报信号。

四、电源参数1. 供电方式：可选用交流电源、直流电源或者可充电电池供电，确保设备在井下长时间工作。

2. 工作电压：电源工作电压范围为AC220V、DC24V，保证设备正常稳定工作。

五、其他参数1. 防爆等级：应符合国家相关防爆标准，确保设备在井下爆炸危险环境中能够正常工作。

煤矿常用传感器定义标准一、低瓦斯和高瓦斯矿井的采煤工作面甲烷传感器表示格式：**** （号）采煤面甲烷共三部分组成：**** 为工作面号，采煤面为传感器设置地点，甲烷为传感器类型。

报警浓度≥ 1.0% 、断电浓度≥ 1.5% 、复电浓度<1.0%二、高瓦斯和煤与瓦斯突出矿井的采煤工作面回风巷甲烷传感器表示格式：**** （号）采煤回风甲烷共三部分组成：**** 为工作面号，采煤面为传感器设置地点，甲烷为传感器类型。

报警浓度≥ 1.0% 、断电浓度≥ 1.0%、复电浓度<1.0%三、低瓦斯和高瓦斯矿井的采煤工作面上隅角甲烷传感器表示格式：**** （号）采煤面上隅角甲烷共三部分组成：**** 为工作面号，采煤面为传感器设置地点，甲烷为传感器类型。

报警浓度≥ 1.0% 、断电浓度≥ 1.5% 、复电浓度<1.0%四、掘进工作面甲烷传感器表示格式：**** （号）掘进面甲烷共三部分组成：**** 为工作面号，采煤面为传感器设置地点，甲烷为传感器类型。

报警浓度≥ 1.0% 、断电浓度≥ 1.5% 、复电浓度<1.0%五、掘进工作面回风流甲烷传感器表示格式：**** （号）掘进面回风甲烷共三部分组成：**** 为工作面号，采煤面为传感器设置地点，甲烷为传感器类型。

报警浓度≥ 1.0% 、断电浓度≥ 1.0% 、复电浓度<1.0%六、分站分站名称定义表示格式：**** （号）分站**** 表示为地点或巷道名称。

七、矿井总回巷甲烷传感器表示格式：总回风甲烷报警浓度≥ 0.7% 。

八、CO 传感器布置表示方法（易自燃、自燃煤层的矿井和附近受火灾威胁的矿井）采煤工作面回风巷CO 传感器表示格式：**** （号）采面回风CO报警值0.0024% 表示值：24九、温度传感器布置方法（易自燃、自燃煤层的矿井和附近受火灾威胁的矿井）采煤工作面回风巷温度传感器表示格式：**** （号）采面回风温度报警值30 ℃十、主扇、局扇开停传感器布置表示方法•掘进工作面局扇开停传感器表示格式：**** （号）掘进局扇开停2 、1 号主扇开停传感器表示格式:1 号主扇开停3 、2 号主扇开停传感器表示格式：2 号主扇开停关于印发“煤矿安全监控系统、系统设置、分站定义、数据上传规范”的通。
