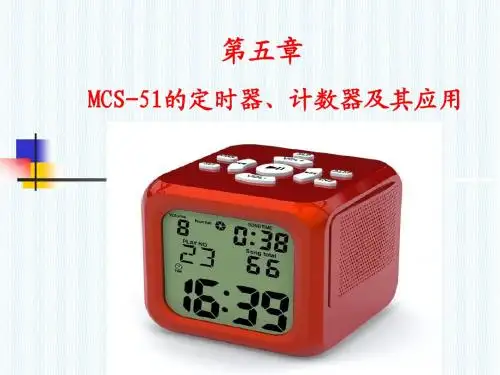

第五章 定时器、计数器及其应用

若晶振频率为6MHz，1个机器周期为1/6 x 10-6 x12=2μs 则最小定时时间为：[213 –(213 -1)]x2μs=2μs 最大定时时间为：[213 –0] x2μs=16384μs =16.384ms
2、 方式1 (T1,T0) 当M1M0两位为 01时，定时 /计数器被选为工作方式 1，16位计数器，其逻辑结构 如图 所示。
8FH TCON TF1 8EH TR1 8DH TF0 8CH TR0 8BH IE1 8AH IT1 89H IE0 88H IT0
TF1（TCON.7, 8FH位）----定时器T1中断请求溢出标志位。 TF0（TCON.5, 8DH位）----定时器T0中断请求溢出标志位。 TR1（TCON.6, 8EH位）----T1运行控制位。 0：关闭T1；1：启动T1运行。只由软件置位或清零。 TR0（TCON.4, 8CH位）----T0运行控制位。 0：关闭T0；1：启动T0运行。只由软件置位或清零。
1、 方式0 (T1,T0)
当 M1M0两位为 00时，定时 /计数器被选为工作方式 0， 13位计数器，其逻辑结 构如图所示。
振荡器 ÷12 C/ T = 0 TL0 低5位 C/ T = 1 控制 T0 端 TR0 GATE INT0 端 TH0 高8 位 TF0 中断
+
在方式0下，计数工作方式时，计数值的范围是： 1～8192(213 ) 定时工作方式时，定时时间的计算公式为： (213一计数初值)×晶振周期×12 或(213一计数初值)×机器周期
例4：用定时器l 以工作方式2计数，每计100次进行累计器加1操作.
(1)计算计数初值. 28—100＝156D＝9CH TH1＝9CH，TL1＝9CH TMOD寄存器初始化：MlM0＝10，C／T＝1，GATE=0 因此 TMOD＝60H (2)程序设计序设计

8
图5-2 TMOD格式
8位分为两组，高4位控制T1，低4位控制T0。 TMOD各位的功能。 （1）GATE———门控位。
0：仅由运行控制位TRx（x = 0,1）来控制定时器/计数器运 行。
1：用外中断引脚（ INT0*或 INT1*）上的电平与运行控制 位TRx共同来控制定时器/计数器运行。
9
5
5.1 定时器/计数器的结构 定时器/计数器T1、T0结构如图5-1所示，T0由特殊功能
寄存器TH0、TL0构成，T1由特殊功能寄存器TH1、TL1构成。
图5-1 定时器/计数器T0、T1结构框图
6
具有定时器和计数器2种工作模式，4种工作方式（方式0、 方式1、方式2和方式3）。属于增1计数器。
定时器/计数器T0分为两个独立的8位计数器TL0和TH0， TL0使用T0的状态控制位C/T*、GATE、TR0、TF0 ，而TH0
23
被固定为一个8位定时器（不能作为外部计数模式），并使用 定时器T1的状态控制位TR1和TF1，同时占用定时器T1的中断 请求源TF1。 2．T0工作在方式3时T1的各种工作方式
P1.0输出；T2OE=0，禁止定时时钟从P1.0输出。 DCEN（D0）：计数方式选择。DCEN=1，T2的计数方式
由P1.1引脚状态决定。P1.1=1，T2减计数，P1.1=0，T2加 计数；DCEN=0，计数方式与P1.1无关，同T1和T0一样，采 用增1计数。
31
2. 特殊功能寄存器T2CON T2的功能选择由特殊功能控制寄存器T2CON来设定，
（2）M1、M0——工作方式选择位 M1、M0共有4种编码，对应于4种工作方式的选择，如
表6-1所示。
10
（3）C/T*—计数器模式和定时器模式选择位 0：为定时器工作模式，对单片机的晶体振荡器12分频后的

计数工作方式
通过引脚T0（P3.4）和T1(P3.5）对外部脉冲信号计数。 当输入脉冲信号产生由1至0的下降沿时定时器的值加1。 CPU检测一个1至0的跳变需要两个机器周期，故最高计 数频率为振荡频率的1/24。 为了确保某个电平在变化之前被采样一次，要求电平保持 时间至少是一个完整的机器周期。 对输入脉冲信号的基本要求如图5-2所示。
外部事件
计数电路 时间单位脉冲 单片机 计数完成信号
5.2 89C51定时器概述
• 89C51有两个16位的定时器/计数器，即定时器0（T0）和 定时器1（T1）。它们实际上都是16位加1计数器。 • T0由两个8位特殊功能寄存器TH0和TL0构成；T1由TH1 和TL1构成。
• 每个定时器都可由软件设置为定时工作方式或计数工作方
• 例：当P3.4引脚上的电平发生负跳变时，从P1.0输出一个 500μs的同步脉冲。请编程序实现该功能。查询方式， fosc=6MHz。
解：（1）模式选择 选T0为模式2，外部事件计数方式。当P3.4引脚上的电平发生 负跳变时，T0计数器加1，溢出标志TF0置1；然后改变T0为 500μs定时工作方式，并使P1.0输出由1变为0。T0定时到产生 溢出，使P1.0输出恢复高电平，T0又恢复外部事件计数方式。
T0的低5位：01100B=0CH即(TL0)=0CH T0的高8位：11110000B=F0H即(TH0)=F0H
（2）计算最大定时时间T
T0的最大定时时间对应于初值为0. 则：T=213×1/6 × 10-6×12=16.384ms
例2：利用T0的工作模式0产生1ms定时，在P1.0引脚输出 周期为2ms的方波。设单片机晶振频率fosc=12MHz。编 程实现其功能。 解：要在P1.0引脚输出周期为2ms的方波，只要使P1.0每隔 1ms取反一次即可。 （1）选择工作模式 T0的模式字为TMOD=00H，即 M1M0=00，C/T=0，GATE=0，其余位为0。 （2）计算1ms定时时T0的初值

单片机定时器与计数器的工作原理及应用摘要：单片机作为现代电子设备中广泛采用的一种集成电路，其内部包含了丰富的功能模块，其中定时器和计数器被广泛应用于各种领域。

本文将介绍单片机定时器和计数器的工作原理及应用，包括定时器的基本原理、工作模式和参数配置，以及计数器的工作原理和常见应用场景。

希望通过本文的阐述，读者能够深入了解单片机定时器和计数器的基本原理和应用，为电子系统设计提供参考。

引言：单片机作为嵌入式系统中的核心部件，承担着控制和处理各种信号的重要任务。

定时器和计数器作为单片机的重要功能模块，为实现各种实时控制任务提供了有效的工具。

定时器可以生成一定时间间隔的定时信号，而计数器则可以对外部事件的频率进行计数，实现时间测量和计数控制等功能。

一、定时器的工作原理单片机中的定时器通常为计数器加上一定逻辑控制电路构成。

定时器的基本工作原理是通过控制计数器的计数速度和计数值来实现不同时间间隔的输出信号。

当定时器触发时，计数器开始计数，当计数值达到预设值时，定时器产生一个输出信号，然后重新开始计数。

定时器通常由以下几个部分组成：1.计数器：定时器的核心部件是计数器，计数器可以通过内部振荡器或外部输入信号进行计数。

通常情况下，计数器是一个二进制计数器，它可以按照1、2、4、8等倍数进行计数。

2.预设值：定时器的预设值决定了定时器的时间间隔。

当计数器达到预设值时，定时器会产生一个输出脉冲。

3.控制逻辑电路：控制逻辑电路用于控制计数器的启动、停止和重置等操作。

通常情况下，控制逻辑电路由一系列的触发器和逻辑门组成。

二、定时器的工作模式定时器可以根据实际需求在不同的工作模式下运行，常见的工作模式有以下几种：1.定时工作模式：在定时工作模式下，定时器按照设定的时间间隔进行计数，并在计数值达到预设值时产生一个输出脉冲。

这种模式常用于周期性任务的触发和时间测量。

2.计数工作模式：在计数工作模式下，定时器通过外部输入信号进行计数，可以测量外部事件的频率。
