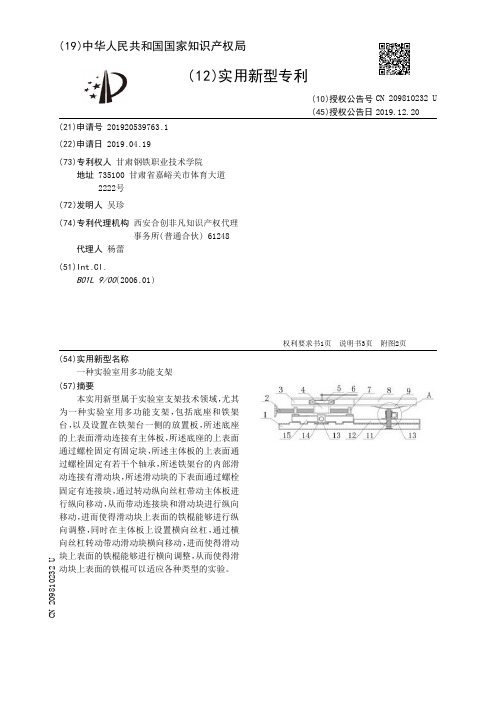

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920539763.1(22)申请日 2019.04.19(73)专利权人 甘肃钢铁职业技术学院地址 735100 甘肃省嘉峪关市体育大道2222号(72)发明人 吴珍　(74)专利代理机构 西安合创非凡知识产权代理事务所(普通合伙) 61248代理人 杨蕾(51)Int.Cl.B01L 9/00(2006.01)(54)实用新型名称一种实验室用多功能支架(57)摘要本实用新型属于实验室支架技术领域，尤其为一种实验室用多功能支架，包括底座和铁架台，以及设置在铁架台一侧的放置板，所述底座的上表面滑动连接有主体板，所述底座的上表面通过螺栓固定有固定块，所述主体板的上表面通过螺栓固定有若干个轴承，所述铁架台的内部滑动连接有滑动块，所述滑动块的下表面通过螺栓固定有连接块，通过转动纵向丝杠带动主体板进行纵向移动，从而带动连接块和滑动块进行纵向移动，进而使得滑动块上表面的铁棍能够进行纵向调整，同时在主体板上设置横向丝杠，通过横向丝杠转动带动滑动块横向移动，进而使得滑动块上表面的铁棍能够进行横向调整，从而使得滑动块上表面的铁棍可以适应各种类型的实验。

权利要求书1页 说明书3页 附图2页CN 209810232 U 2019.12.20C N 209810232U权　利　要　求　书1/1页CN 209810232 U1.一种实验室用多功能支架，包括底座（1）和铁架台（3），以及设置在铁架台（3）一侧的放置板（8），其特征在于：所述底座（1）的上表面滑动连接有主体板（15），所述底座（1）的上表面通过螺栓固定有固定块（14），所述主体板（15）的上表面通过螺栓固定有若干个轴承（7），所述铁架台（3）的内部滑动连接有滑动块（5），所述滑动块（5）的下表面通过螺栓固定有连接块（4），所述底座（1）的上表面通过螺丝固定有支撑板（12），所述支撑板（12）的内部旋合有竖向丝杠（11），所述竖向丝杠（11）的外表面旋合有转动块（17），所述转动块（17）的外表面旋合有纵向丝杠（13），所述放置板（8）的下表面通过螺丝固定有承接块（9）。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010420208.4(22)申请日 2020.05.18(71)申请人 辽宁工程技术大学地址 123000 辽宁省阜新市细河区中华路47号(72)发明人 孙凯　赵纪　刘明熹　刘嗣哲　李宝峰　张英祺　(74)专利代理机构 合肥方舟知识产权代理事务所(普通合伙) 34158代理人 宋萍(51)Int.Cl.A47G 25/90(2006.01)(54)发明名称一种多功能支架(57)摘要本发明公开了一种多功能支架，包括主体框架、撑衣机构、领口舒展机构和袖口锁紧机构；所述主体框架为矩形框架结构，且主体框架的两侧架上对称垂直转动连接有调节丝杠，其中，两个调节丝杠之间水平螺旋套接有调节横架。

本发明中，通过在主体框架上设置调节丝杠配合调节横架，再将撑衣机构安装在调节横架上，通过调节丝杠配合调节横架对撑衣机构进行升降调节，从而满足不同身高人员穿衣需要，同时设置设置有对两个成V型分布的撑衣架开合角度进行调节使用的衣架调节机构，满足不同款式衣服撑开角度需要，还设置领口舒展机构配合同步调节组件实现对衣服领口进行打开和固定，老人只需背身将手置于衣服内部袖口处即可实现穿衣功能。

权利要求书1页 说明书4页 附图4页CN 111466770 A 2020.07.31C N 111466770A1.一种多功能支架，其特征在于，包括主体框架(1)、撑衣机构(2)、领口舒展机构(3)和袖口锁紧机构(4)；所述主体框架(1)为矩形框架结构，且主体框架(1)的两侧架上对称垂直转动连接有调节丝杠(101)，其中，两个调节丝杠(101)之间水平螺旋套接有调节横架(103)，且调节横架(103)的前侧设置有光杆(104)；所述撑衣机构(2)固接在调节横架(103)的中端位置处，且撑衣机构(2)由连接架(21)和转动连接在连接架(21)顶端的两个成V型分布的撑衣架(22)组成，所述连接架(21)上还设有用于调节两个成V型分布的撑衣架(22)开合角度使用的衣架调节机构(23)；所述领口舒展机构(3)由两个衣领机械夹(32)组成，且两个所述衣领机械夹(32)分别通过连接滑座(31)对称滑动连接在光杆(104)上，所述调节横架(103)的底部还连接有用于对两个衣领机械夹(32)的间距进行调节使用的同步调节组件(33)；所述袖口锁紧机构(4)由U型主体架(41)和两个袖口机械夹(44)组成，U型主体架(41)设置在主体框架(1)的前侧底部，且U型主体架(41)的两侧侧架上均转动连接有第三调节丝杠(42)，两个所述袖口机械夹(44)分别通过螺母座安装架(43)螺旋套接在两个所述第三调节丝杠(42)上。

专利名称：一种多功能手机支架专利类型：发明专利
发明人：祝传鹏
申请号：CN201410796668.1申请日：20141212
公开号：CN104506689A
公开日：
20150408
专利内容由知识产权出版社提供
摘要：本发明公开了一种多功能手机支架，属于手机配件技术领域。

本发明包括螺钉；钢板一与钢板二固定连接，钢板一与钢板二之间具有一定角度；钢板二与钢板四固定连接；钢板四与钢板三固定连接，钢板四与钢板三之间具有一定角度；钢板三的末端具有凸起部，凸起部末端是弯折槽口，凸起部上具有下巴软垫；钢板五与钢板一的末端形成弯折槽口，钢板五的底部具有螺钉；钢板一上具有手机挡板，在钢板三与钢板四的连接处的钢板三上具有额头垫软垫。

申请人：陕西理工学院
地址：723001 陕西省汉中市汉台区朝阳路陕西理工学院
国籍：CN
更多信息请下载全文后查看。

专利名称：多功能支架
专利类型：发明专利
发明人：王李莹
申请号：CN201510536166.X 申请日：20150827
公开号：CN105042290A
公开日：
20151111
专利内容由知识产权出版社提供
摘要：本发明公开了一种多功能支架，其由托板和托架构成，所述托板的两端各自延伸形成一可容纳物品的凹槽结构，所述凹槽结构的凹面相对且大小匹配；在其中一凹槽结构的末端还设有一延伸的支撑结构，所述支撑结构的支撑面与位于托板另一端的凹槽结构的凹面相对。

本发明弥补现有台历支架功能过于单一的缺陷，赋予台历支架更多功能，令其不再仅仅局限于用作台历的支架，而是还可以用于相框、平板电脑支架、手机支架等多种功能，从而使这类产品的用途更为广泛。

与此同时，本发明也弥补了现有产品支撑不够稳定、容易从支架上滑落的缺陷。

申请人：上海出版印刷高等专科学校
地址：200093 上海市杨浦区水丰路100号
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

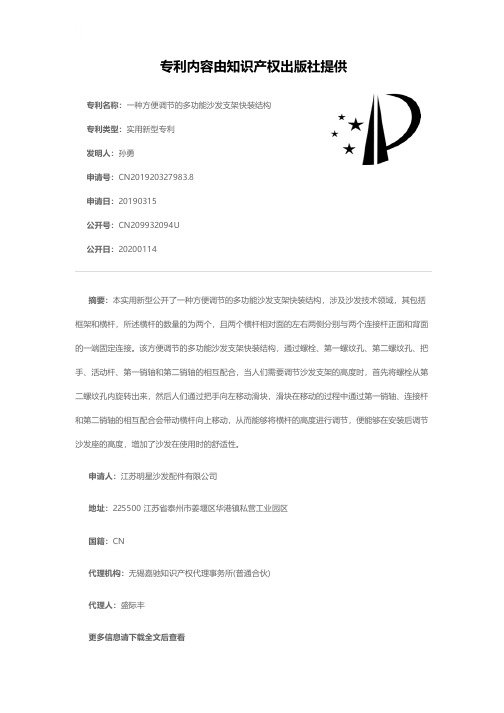

专利名称：一种方便调节的多功能沙发支架快装结构专利类型：实用新型专利
发明人：孙勇
申请号：CN201920327983.8
申请日：20190315
公开号：CN209932094U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种方便调节的多功能沙发支架快装结构，涉及沙发技术领域，其包括框架和横杆，所述横杆的数量的为两个，且两个横杆相对面的左右两侧分别与两个连接杆正面和背面的一端固定连接。

该方便调节的多功能沙发支架快装结构，通过螺栓、第一螺纹孔、第二螺纹孔、把手、活动杆、第一销轴和第二销轴的相互配合，当人们需要调节沙发支架的高度时，首先将螺栓从第二螺纹孔内旋转出来，然后人们通过把手向左移动滑块，滑块在移动的过程中通过第一销轴、连接杆和第二销轴的相互配合会带动横杆向上移动，从而能够将横杆的高度进行调节，便能够在安装后调节沙发座的高度，增加了沙发在使用时的舒适性。

申请人：江苏明星沙发配件有限公司
地址：225500 江苏省泰州市姜堰区华港镇私营工业园区
国籍：CN
代理机构：无锡嘉驰知识产权代理事务所(普通合伙)
代理人：盛际丰
更多信息请下载全文后查看。

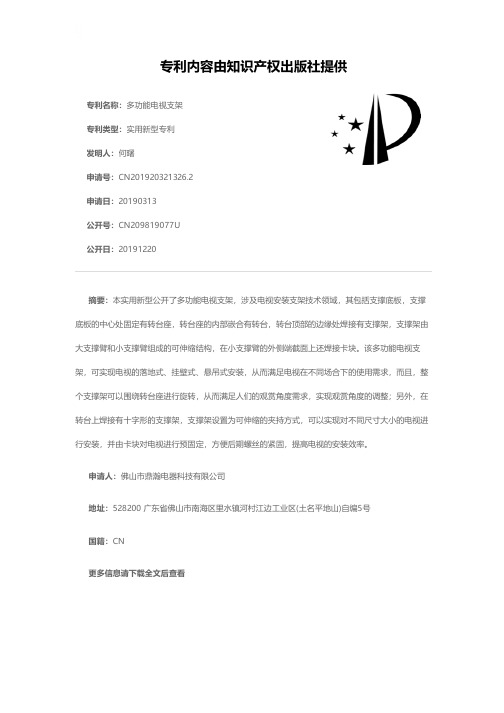

专利名称：多功能电视支架专利类型：实用新型专利
发明人：何曙
申请号：CN201920321326.2申请日：20190313
公开号：CN209819077U
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本实用新型公开了多功能电视支架，涉及电视安装支架技术领域，其包括支撑底板，支撑底板的中心处固定有转台座，转台座的内部嵌合有转台，转台顶部的边缘处焊接有支撑架，支撑架由大支撑臂和小支撑臂组成的可伸缩结构，在小支撑臂的外侧端截面上还焊接卡块。

该多功能电视支架，可实现电视的落地式、挂壁式、悬吊式安装，从而满足电视在不同场合下的使用需求，而且，整个支撑架可以围绕转台座进行旋转，从而满足人们的观赏角度需求，实现观赏角度的调整；另外，在转台上焊接有十字形的支撑架，支撑架设置为可伸缩的夹持方式，可以实现对不同尺寸大小的电视进行安装，并由卡块对电视进行预固定，方便后期螺丝的紧固，提高电视的安装效率。

申请人：佛山市鼎瀚电器科技有限公司
地址：528200 广东省佛山市南海区里水镇河村江边工业区(土名平地山)自编5号
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号 CN 202252663 U(45)授权公告日 2012.05.30C N 202252663 U*CN202252663U*(21)申请号 201120368270.X(22)申请日 2011.09.29F16M 11/04(2006.01)(73)专利权人黄广权地址523560 广东省东莞市常平镇土塘细元丁新区(72)发明人黄广权(74)专利代理机构东莞市华南专利商标事务所有限公司 44215代理人卞华欣(54)实用新型名称一种多功能支架(57)摘要本实用新型公开了一种多功能支架；其包括支脚、下部支架和上部支架，所述支脚连接于所述下部支架的下部，其中，所述下部支架包括有支撑台、与所述支撑台垂直连接的中间连接件和移动设置于所述中间连接件上的固定件，所述上部支架设置有旋转件及连接于其上的卡扣，所述旋转件连接于所述中间连接件。

本实用新型将两种类型的支架合二为一，且夹固方式采用可移动式或可缩张式，各主要构件之间可拆卸连接，携带维修方便，适宜作为多种规格的小型电器设备的支架，下部支架设置有PCB 电路板、电源接口和USB 充电接口，兼具为这些电器设备充电的功能。

(51)Int.Cl.权利要求书1页 说明书4页 附图7页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 4 页 附图 7 页1/1页1.一种多功能支架，包括支脚、下部支架和上部支架，所述支脚连接于所述下部支架的下部，其特征在于：所述下部支架包括有支撑台、与所述支撑台垂直连接的中间连接件和可移动设置于所述中间连接件上的固定件，所述上部支架设置有旋转件及连接于所述旋转件上的能够缩张的卡扣，所述旋转件连接于所述中间连接件。

2.根据权利要求1所述的一种多功能支架，其特征在于：所述支撑台设置有至少两个USB 充电接口、一个电源接口和一个PCB 电路板，所述USB 充电接口、电源接口与所述PCB 电路板电连接。
