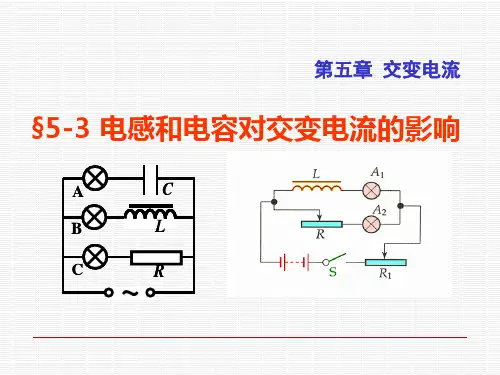

5.3电感和电容对交变电流的影响基础知识一、电感和电容对交变电流的影响1．电阻、感抗、容抗的区别电阻感抗容抗产生的原因定向移动的自由电荷与不动的离子间的碰撞由于电感线圈的自感现象阻碍电流的变化电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用在电路中的特点对直流、交流均有阻碍作用只对变化的电流，如交流有阻碍作用对直流的阻碍作用无限大，对交流的阻碍作用随频率的降低而增大决定因素由导体本身(长短、粗细、材料)决定，与温度有关由线圈本身的自感系数和交流的频率f决定由电容的大小和交流的频率决定电能的转化与做功电流通过电阻做功，电能转化为内能电能和磁场能往复转化电能与电场能往复转化2.交变电流能够“通过”电容器的理解当电容器接到交流电源上时，由于两极板间的电压变化，电压升高时，形成充电电流，电压降低时，形成放电电流，充、放电交替进行，电路中就好像交变电流“通过”了电容器，实际上，自由电荷并没有通过两极板间的绝缘介质．二、电感、电容在交变电流电路中的应用1．电容器的应用(1)隔直电容器，如图所示．作用是“通交流、隔直流”，因为直流电不能通过电容器，交流电能“通过”电容器．起这样作用的电容器电容要大些．(2)高频旁路电容器，如图所示，作用是“通高频、阻低频”，因为对不同频率的交流电，频率越高，容抗越小，频率越低，容抗越大，即电容对低频交变电流阻碍作用大．对高频交变电流阻碍作用小，起这样作用的电容器电容要小些．2．电感器的应用(1)低频扼流圈：可起到“通直流、阻交流”的作用．(2)高频扼流圈：可起到“通直流、通低频，阻高频”的作用．3．电感和电容的组合应用根据电感、电容对交变电流阻碍作用的特点，可以将二者结合到一起来完成一定的任务．(1)如果将电容器与负载并联，然后与电感线圈串联，就能更好的起到滤掉电流中交流成分或高频成分的作用，如图所示．(2)如果将电感线圈与负载并联，然后与电容器串联，就能更好的起到滤掉电流中直流成分和低频成分的作用，如图所示．基础练习1．(单选)两个相同的白炽灯L1和L2，接到如图所示的电路中，灯L1与电容器串联，灯L2与电感线圈串联，当a、b处接电压最大值为U m、频率为f的正弦交流电源时，两灯都发光，且亮度相同。
电感和电容对交变电流的影响知识元电感和电容对交变电流的影响知识讲解1、电感器对交变电流的阻碍作用（1）电感器对交变电流有阻碍作用，阻碍作用的大小用感抗来表示．影响电感器对交变电流阻碍作用大小的因素：线圈的自感系数和交流电的频率．线圈的自感系数越大、交流电的频率越高，电感对交变电流的阻碍作用越大．即线圈的感抗就越大．（2）电感器在电路中的作用：通直流，阻交流；通低频，阻高频．“通直流，阻交流”这是对两种不同类型的电流而言的，因为（恒定）直流电的电流不变化，不能引起自感现象，交流电的电流时刻改变，必有自感电动势产生来阻碍电流的变化．“通低频，阻高频”这是对不同频率的交流而言的，因为交变电流的频率越高，电流变化越快，自感作用越强，感抗也就越大．（3）电感器的应用扼流圈：扼流圈是利用电感阻碍交变电流的作用制成的电感线圈．分低频扼流圈和高频扼流圈两类：①低频扼流圈构造：线圈绕在铁芯上，匝数多，自感系数大，电阻较小作用：通直流，阻交流②高频扼流圈构造：线圈绕在铁氧体上，匝数少，自感系数小（铁芯易磁化使自感系数增大，铁氧体不易磁化，自感系数很小）作用：通低频，阻高频2、电容器对交变电流的阻碍作用（1）电容器对交变电流有阻碍作用，阻碍作用的大小用容抗来表示．影响电容器对交变电流阻碍作用大小的因素有电容器的电容与交流电的频率，电容器的电容越大、交流电的频率越高，电容器对交变电流的阻碍作用越小．即线圈的容抗就越大．（2）电容器在电路中的作用：通交流，隔直流；通高频，阻低频．信号和交流信号，如图1所示，该电路中的电容就起到“隔直流，通交流”的作用，其电容器叫耦合（或隔直）电容器．在电子技术中，从某一装置输出的电流常常既有高频成分，又有低频成分，若在下一级电路的输入端并联一个电容器，就可只把低频成分的交流信号输送到下一级装置，如图2所示，具有这种“通高频，阻低频”用途的电容器叫高频旁路电容器．疑难分析1、为什么电感器对交变电流有阻碍作用？将交变电流通入电感线圈，由于线圈中的电流大小和方向都时刻变化，根据电磁感应原理，电感线圈中必产生自感电动势，以阻碍电流的变化，因此交流电路的电感线圈对交变电流有阻碍作用．2、为什么电容器对交变电流有阻碍作用？当电源电压推动电路中形成电流的自由电荷向某一方向做定向移动的时候，电容器两极板上积累的电荷要反抗自由电荷向这个方向做定向移动，因此交流电路的电容对交变电流有阻碍作用．3、电阻、电感器、电容器对交变电流阻碍作用的区别与联系电阻电感器电容器产生的原因定向移动的自由电荷与不动的离子间的碰撞由于电感线圈的自感现象阻碍电流的变化电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用在电路中的特点对直流、交流均有阻碍作用只对变化的电流如交流有阻碍作用不能通直流，只能通变化的电流．对直流的阻碍作用无限大，对交流的阻碍作用随频率的降低而增大决定因素由导体本身（长短、粗细、材料）决定，由导体本身的自感系数和交流的由电容的大小和交流的频率决定例题精讲电感和电容对交变电流的影响例1.如图所示的电路，一灯泡和一可变电容器串联，下列说法正确的是（）A ．a 、b 端接稳恒直流电，灯泡发亮B ．a 、b 端接交变电流，灯泡发亮C ．a 、b 端接交变电流，灯泡发亮，且将电容器电容增大时，灯泡亮度增大D ．a 、b 端接交变电流，灯泡发亮，在不改变交变电流有效值的情况下增大其频率，灯泡亮度增大例2.如图所示是研究自感现象的实验电路，A 、B 为两个完全相同的灯泡，定值电阻的阻值为R ，线圈L 的自感系数很大，直流电阻也为R ．关于这个实验，下列说法中正确的是（）A ．闭合S 的瞬间，B 比A 先亮，电路稳定后A 和B 一样亮B ．闭合S 电路稳定后再断开，A 逐渐变暗，B 闪亮一下然后逐渐变暗C ．闭合S 电路稳定后再断开瞬间，B 灯中的电流方向从右向左D ．闭合S 电路稳定后再断开瞬间，a 点的电势高于b 点的电势例3.如图所示的电路中，ab间接上某一交流电源，L1与线圈串联，L2与定值电阻串联，L3与电容器串联。
