华测接收机固件升级说明

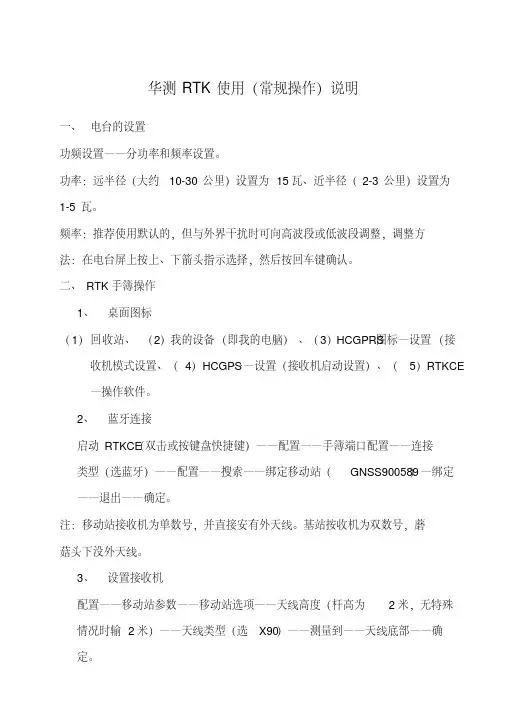

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、 RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE —操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

6.1.1 通过网页升级................................................................. 29 6.1.2 通过 U 盘升级................................................................ 30 6.1.3 远程在线升级................................................................. 31 附-华测分公司及办事处..........................................................................32
10
2 接收机外业工作要求
注意事项： 1 电台模式，基准站脚架和电台鞭装天线脚架之间距离建议＞3m 以上， 避免电台干扰卫星信号。 2 基准站应架设在地势较高、视野开阔的地方，避免高压线、变压器等强 磁场，以利于 UHF 无线信号的传输和卫星信号的接收，网络模式还需要注意假 设点的运营商网络覆盖情况。 3 电台模式，若移动站距离较远，还需要增设电台天线加长杆。 4 基准站若是架设在已知点上，要做严格的对中整平。 5 电源线和蓄电池的连接要注意红正黑负，避免短路情况。 6 电台工作时要确保接外接天线，否则长时间工作会导致发送信号被电台 自身吸收而烧坏电台。 7 在连接电缆的时候，注意 Lemo 头红点对红点的连接。 8 采用 GPRS 模式作业，每小时 GPRS 流量在 0.5M-1.5M 左右（与卫星颗 数和网络环境有关）。 基站外挂电台架设图示如下：
电源开关要依次打开； 11 禁止在没有切断电源的情况下对各连线进行插拔； 12 各连接线材破损后请不要再继续使用，应及时购买更换新的线材，避免造

简介· 本文件用于说明CD/USB接收机固件升级的步骤和注意事项。

· 如果在固件升级中发生错误，CD/USB接收机可能无法使用。

请务必在固件升级之前详细阅读下列步骤和注意事项。

适用机型本升级程序用于对下列机型的固件升级：<A组机型>KDC-MP435U, KDC-X491, KDC-W4537UA, KDC-W4537UG, KDC-W4737U, KDC-W4537UAY, KDC-W4537UGY, KDC-W4737UY, KDC-MP4036U,KDC-MP535U, KDC-X591, KDC-W6537U, KDC-W6537UY, KDC-MP5036U <B组机型>KDC-MP735U, KDC-X791, KDC-X891, KDC-W7537U, KDC-W7537UY, KDC-X7006U, KDC-X8006U⁄· 各组机型的升级步骤不同。

适用固件本升级程序用于对下列固件版本升级：版本02.03或者之前的版本有关查阅 固件版本的方法，请参照以下“查阅固件版本”部分的内容。

执行了本升级程序后，固件的版本将成为“Ver 02.16”。

固件升级程序的信息程序名称（大小）player01.rom (大约820KB)改善的功能1. 减少了插入CD后至开始播放的等待时间。

2. 解决了当连接多合一读卡器时无法反复播放CD的问题。

制作升级媒体使用电脑制作升级媒体。

1. 将下载到电脑中的player01.rom复制到USB装置的顶级目录。

⁄· 请务必将player01.rom复制到USB装置的顶级目录。

如果复制到一个文件夹内，升级将无法进行。

查阅固件版本<A组机型>1. 按下[SRC] ，选择"STANDBY" (待机模式)。

2. 按下[MENU] 按钮，进入选单模式。

3. 向上／向下操作控制旋钮，选择选单项目"F/W VER"。

前言说明书简介欢迎使用华测智能RTK使用说明书。

本说明书主要对如何安装、设置和使用该系列产品进行描述。

软件方面的操作说明请点击手簿软件右上角的帮助文档查看。

技术与服务如您有任何问题而产品文档未能提供相关信息，请联系所在地的分公司技术。

免费服务热线：************相关信息您可以通过以下途径找到该说明书：1、购买华测智能RTK后，仪器箱里会配赠一本产品使用说明书，方便您操作仪器。

2、登陆官方网站，在【下载中心】→【说明书】可下载该电子版说明书。

免责声明华测公司致力于不断改进产品功用和性能，后期产品规格和手册内容可能会随之变更，恕不另行通知，敬请谅解！若说明书中图标、图片等与实物有差异，请以产品实物为准。

本公司保留对所有技术参数和图文信息的最终解释权。

使用本产品之前，请仔细阅读本说明手册，对于未按照使用说明书的要求或未能正确理解说明书的要求而误操作本产品造成的损失，华测公司将不承担任何责任。

I目录前言 (I)1快速入门 (1)1.1 连接仪器 (1)1.2设置基准站或移动站 (1)1.3新建工程 (1)1.4点校正 (2)2产品介绍 (3)2.1接收机外观 (3)2.2下壳 (5)2.3安装SIM卡 (6)2.4电池充电 (6)3接收机外业工作要求 (8)3.1基准站架设 (8)3.2移动站操作 (9)4手簿/手机端网页设置接收机说明 (12)5静态工作模式的操作 (17)5.1静态测量简介 (17)5.2GPS 控制网设计原则 (17)5.3准备工作 (18)5.4静态测量作业步骤 (18)5.5数据下载 (19)5.6静态数据处理 (20)6固件升级方法 (22)6.1通过网页升级 (22)6.2远程在线升级 (23)6.3通过手簿升级 (23)6.4通过自带移动磁盘升级（仅部分型号支持） (23)附录1使用与注意事项 (24)II华测智能RTK产品使用说明书1快速入门快速入门以使用LandStar7软件设置外挂电台1+N模式得到固定解为例。
