定时开关控制器设计

定时控制器

这是一个数字时钟电路，它可以定时开关一路使用交流电的设备。

简介

这个定时控制电路既可以在实际中应用，也可以作为一个学习用C51控制定时器中断0、

七段LED数码管和键盘扫描的例子。它可输出一路控制信号来控制一个继电器或可控硅等。

那些需要七位数码显示和键盘接口的电路也可从这个电路和单片机程序得到启发。

工作原理

P1.0-1.7采用倒灌方式驱动七段共阳数码管。P3.0-3.3驱动4个PNP三极管2N2907。如图

所示，第三个数码管旋转了180度， 这样第三个数码管的那个点和第二个数码管的那个点用

来表示数字时钟上的那两个点，它们每秒闪动一次。P3.0-3.3同时连接到四个微动开关，微

动开关的另一脚连接到P3.4。在显示和键盘扫描期间，从P3.0到P3.3轮替输出一个逻辑0，

如果这时某个微动开关被按下，P3.4将变成低电平。P3.7输出一路控制信号，可以通过一个

三极管来控制一个继电器。

电路原理图如下：

程序

clock.c程序是用C语言写的，用Micro-C编译的。内存模式是TINY。clock.hex是它的十

六进制文件。clock1.c是用为C51编译器修改过的。

修正实时钟的子程序已被移到定时中断0中。

程序的扩展

clock.c中的time()函数没有放在定时中断0中。scanLED()函数中有一个位延迟功能用

于时钟延迟，你可写个子程序来调整时钟。因为还有足够的程序空间，所以你可以再写一些

程序来完成第二组定时功能。

重负载

如果要控制的负载很重的话，建议使用合适的固态继电器，大多数固态继电器可以使用

3-30V来驱动。

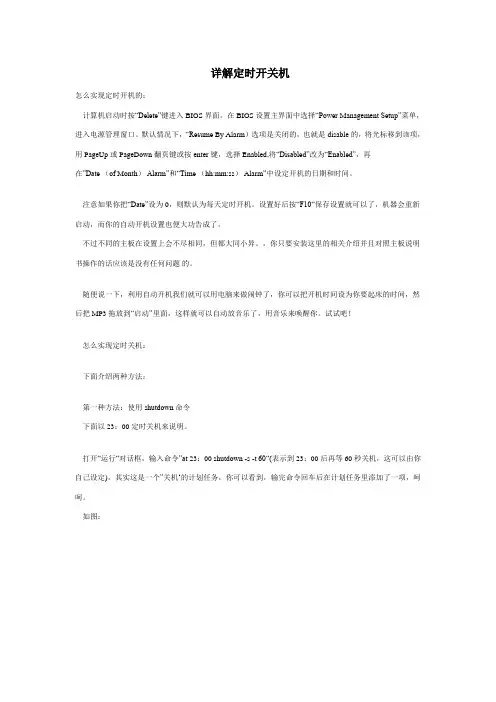

详解定时开关机

怎么实现定时开机的：

计算机启动时按“Delete”键进入BIOS界面。在BIOS设置主界面中选择“Power Management Setup”菜单，进入电源管理窗口。默认情况下，“Resume By Alarm）选项是关闭的，也就是disable的，将光标移到该项，用PageUp或PageDown翻页键或按enter键，选择Enabled,将“Disabled”改为“Enabled”，再在”Date （of Month） Alarm”和“Time （hh:mm:ss） Alarm”中设定开机的日期和时间。

注意如果你把“Date”设为0，则默认为每天定时开机。设置好后按“F10“保存设置就可以了，机器会重新启动，而你的自动开机设置也便大功告成了。

不过不同的主板在设置上会不尽相同，但都大同小异。，你只要安装这里的相关介绍并且对照主板说明书操作的话应该是没有任何问题 的。

随便说一下，利用自动开机我们就可以用电脑来做闹钟了，你可以把开机时间设为你要起床的时间，然后把MP3拖放到“启动”里面，这样就可以自动放音乐了，用音乐来唤醒你。试试吧！

怎么实现定时关机：

下面介绍两种方法：

第一种方法：使用shutdown命令

下面以23：00定时关机来说明。

打开“运行“对话框，输入命令”at 23：00 shutdown -s -t 60“(表示到23：00后再等60秒关机，这可以由你自己设定)，其实这是一个”关机„的计划任务，你可以看到，输完命令回车后在计划任务里添加了一项，呵呵。

如图：

你还可以这样来设置，输入命令”shutdown -s -t 7200“,这表示开机两个小时后关机，看图：

如果你突然不想关机了，可以再DOS界面下输入命令”shutdown -a“,表示取消关机操作。

数字电路课程设计-数字式定时开关设计

本设计旨在设计一个数字式定时开关，即可设置时间后自动控制开关的开/关状态。该设计采用120V AC电源。整个系统的核心是AT89C51微控制器。在控制电路中，用户可以设置开关的启动时间和关闭时间。在此设计中，我们使用了倒计时计数器，可以使开关在设定时间到达时自动关闭或打开。 以下是数字电路课程设计-数字式定时开关设计的详细说明：

材料清单：

1. AT89C51微控制器

2. 16位数码管显示模块

3. 蜂鸣器

4. LED灯

5. 继电器

6. 按钮开关

7. 电源电线

8. 杜邦线

9. 电阻和电容

电路设计：

图-1：数字式定时开关电路图

如上图所示，整个电路由AT89C51微控制器，计数器，16位数码管，继电器，蜂鸣器，LED灯和按钮开关组成。整个电路的供电电压为120V AC。

MCU输入为120V交流电源电压，为保证MCU安全，采用了稳流二极管电路降压至5V，在MCU和计数器外部电路中采用了电阻器和电容器滤波处理。

在该电路中，16位数码管用于显示倒数计时器的时间。数码管显示模块使用计时寄存器来设置显示时间和更改时间。倒计时计数器由74LS192芯片实现。继电器用于控制电源的开关。按键用于启动和停止计数器以触发继电器开关的动作。

操作：

1. 设置时间：按下时间设置按钮，数码管显示时间设置，你可以更改时间，包括小时和分钟，用按键切换需要更改的位。设置完成后，按时间设置按钮再次退出时间设置模式。

2. 开始计时：按下开始/停止按钮，计时器开始倒计时，同时继电器也开始工作。

3. 关闭计时器：当计时器到达指定时间后，它将停止计数并触发继电器打开/关闭开关。此时，LED灯将发出信号。

总结：

数字式定时开关是一种非常实用的电路设计，它可以自动打开/关闭设备，而无需实时操作。此设计通过采用AT89C51微控制器和倒计时计数器等组件，实现了大量自动控制电路的功能。设计过程中，需要注意安全问题，保证电路稳定运行，同时合理设计各个模块，并进行联合测试验收。

龙源期刊网

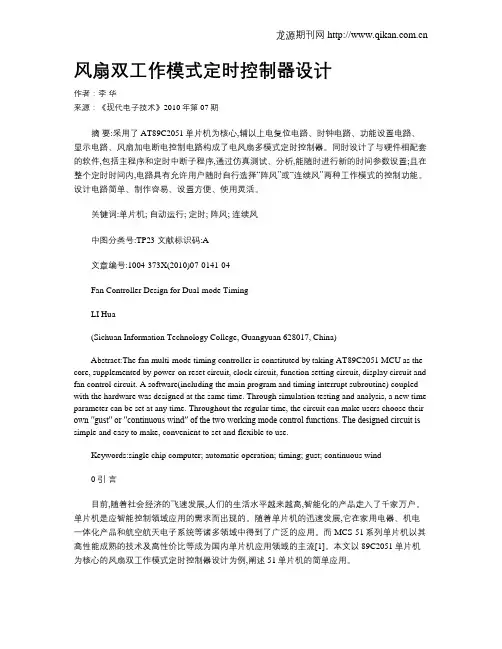

风扇双工作模式定时控制器设计

作者：李 华

来源：《现代电子技术》2010年第07期

摘 要:采用了AT89C2051单片机为核心,辅以上电复位电路、时钟电路、功能设置电路、显示电路、风扇加电断电控制电路构成了电风扇多模式定时控制器。同时设计了与硬件相配套的软件,包括主程序和定时中断子程序,通过仿真测试、分析,能随时进行新的时间参数设置;且在整个定时时间内,电路具有允许用户随时自行选择―阵风‖或―连续风‖两种工作模式的控制功能。设计电路简单、制作容易、设置方便、使用灵活。

关键词:单片机; 自动运行; 定时; 阵风; 连续风

中图分类号:TP23 文献标识码:A

文章编号:1004-373X(2010)07-0141-04

Fan Controller Design for Dual-mode Timing

LI Hua

(Sichuan Information Technology College, Guangyuan 628017, China)

Abstract:The fan multi-mode timing controller is constituted by taking AT89C2051 MCU as the

core, supplemented by power-on reset circuit, clock circuit, function setting circuit, display circuit and

fan control circuit. A software(including the main program and timing interrupt subroutine) coupled

with the hardware was designed at the same time. Through simulation testing and analysis, a new time
