倒装芯片将成为封装技术的最新手段

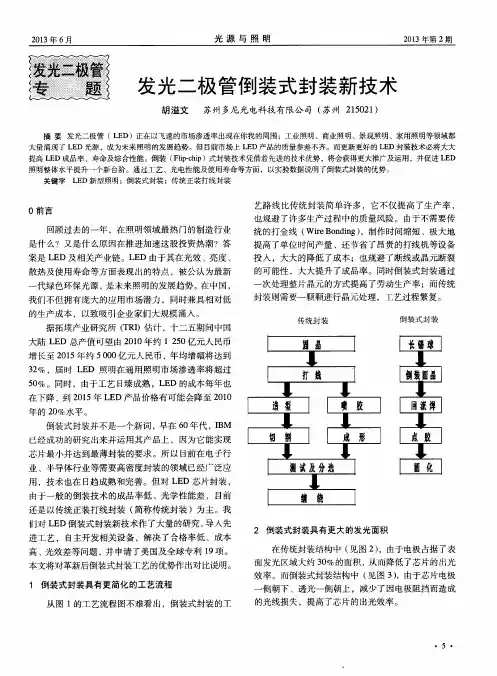

led倒装芯片封装技术英文回答：## Flip Chip LED Packaging Technology.Flip chip LED packaging technology is a method of mounting LED chips on a printed circuit board (PCB) with the active side of the chip facing down. This technology offers several advantages over traditional surface mount technology (SMT), including:Reduced package height: Flip chip LEDs are much thinner than SMT LEDs, allowing for the creation of thinner and more compact lighting fixtures.Improved thermal performance: The direct thermal contact between the LED chip and the PCB dissipates heat more efficiently, resulting in longer LED life and improved performance.Higher power density: Flip chip LEDs can be packed more densely than SMT LEDs, enabling the creation of high-power lighting fixtures with a smaller footprint.Lower cost: Flip chip LEDs are less expensive to manufacture than SMT LEDs, making them a more cost-effective option for large-scale lighting applications.Flip chip LED packaging technology is typically used in applications where high power density and thermal performance are critical, such as automotive lighting, street lighting, and commercial lighting.### Flip Chip LED Packaging Process.The flip chip LED packaging process involves the following steps:1. Die preparation: The LED chip is prepared by thinning the substrate and applying a solder mask to the active surface.2. Solder ball attachment: Solder balls are attached to the bottom surface of the LED chip using a solder paste.3. Chip placement: The LED chip is placed on the PCB with the solder balls facing down.4. Reflow soldering: The PCB is heated to melt the solder balls and form a permanent connection between the LED chip and the PCB.5. Encapsulation: The LED chip is encapsulated with a protective epoxy to protect it from the environment.### Advantages of Flip Chip LED Packaging Technology.The advantages of flip chip LED packaging technology include:Reduced package height: Flip chip LEDs are muchthinner than SMT LEDs, allowing for the creation of thinner and more compact lighting fixtures.Improved thermal performance: The direct thermal contact between the LED chip and the PCB dissipates heat more efficiently, resulting in longer LED life and improved performance.Higher power density: Flip chip LEDs can be packedmore densely than SMT LEDs, enabling the creation of high-power lighting fixtures with a smaller footprint.Lower cost: Flip chip LEDs are less expensive to manufacture than SMT LEDs, making them a more cost-effective option for large-scale lighting applications.### Disadvantages of Flip Chip LED Packaging Technology.The disadvantages of flip chip LED packaging technology include:Higher assembly cost: The flip chip LED packaging process is more complex than the SMT process, resulting in higher assembly costs.Limited design flexibility: The rigid nature of the flip chip LED package limits design flexibility, making it difficult to create custom lighting fixtures.Reliability concerns: The flip chip LED package is more susceptible to mechanical stress than the SMT package, raising reliability concerns for applications where vibration or shock is a factor.### Conclusion.Flip chip LED packaging technology offers several advantages over traditional SMT, including reduced package height, improved thermal performance, higher power density, and lower cost. However, this technology also has some disadvantages, including higher assembly cost, limited design flexibility, and reliability concerns. Overall, flip chip LED packaging technology is a valuable option for applications where high power density and thermal performance are critical.中文回答：## 倒装芯片LED封装技术。

flip chip工艺技术Flip chip工艺技术是一种电子封装技术，它将芯片直接倒装在基板上，通过金线、焊球或者导电胶等连接芯片和基板之间的引脚，以实现电信号的传输。

相比传统的片上线缆（wire bonding）技术，flip chip工艺具有许多优势，如更高的可靠性、更小的封装尺寸和更高的电路性能等。

Flip chip工艺技术最早出现在1961年，当时IBM公司发明了一种在芯片表面覆盖一层金球，并将其倒装在基板上的方法。

经过多年的发展，flip chip工艺技术已经成为现代电子封装领域中的一个重要技术。

首先，flip chip工艺技术可以在同一面芯片上实现更多的输入输出（I/O）引脚，从而提高了芯片的连接密度。

对于高性能芯片来说，这项技术尤为重要。

根据需要，芯片制造商可以在芯片上布置成百上千个引脚，实现更高级别的功能和更复杂的电路设计。

其次，flip chip工艺技术可以显著减小芯片封装的尺寸。

由于芯片是倒装在基板上的，消除了传统封装技术中的芯片焊线和封装间隙，使得整个封装尺寸更小。

作为结果，这种封装技术对于紧凑型电子设备的制造非常有吸引力，例如智能手机、平板电脑和可穿戴设备等。

另外，flip chip工艺技术还具有更高的可靠性。

由于芯片和基板之间的连接是直接的，没有中间电线或导线，所以连接更加牢固。

此外，由于距离更短，电信号传输速度更快，噪声也更小，因此电路性能更稳定。

然而，flip chip工艺技术也存在一些挑战。

首先，由于芯片倒装在基板上，制造过程需要更加精确和复杂的操作。

其次，倒装引脚之间的热量分布不均匀可能会导致芯片热量过量和不均匀，从而影响芯片的性能和寿命。

此外，由于芯片和基板的直接接触，其之间必须要有一层合适的介质材料来调整它们之间的电学和热学性能。

这样的介质材料需要具备良好的导热性、电性能和耐久性。

总结来说，flip chip工艺技术是一种先进的电子封装技术，具有更高的可靠性、更小的封装尺寸和更高的电路性能等优势。

倒装芯片封装技术详解倒装芯片封装技术详解芯片封装是电子元器件制造过程中非常关键的一环。

随着科技的不断进步和需求的增长，人们对芯片封装技术的要求也越来越高。

在众多芯片封装技术中，倒装芯片封装技术因其独特的优势而备受关注。

倒装芯片封装技术是一种将芯片颠倒安装于封装基板上的技术。

与传统的芯片封装技术不同，倒装芯片封装技术将芯片反过来安装在基板上，使芯片的焊盘直接与封装基板的焊盘相连。

通过这种方式，可以实现更紧凑、更高性能的封装结构。

使用倒装芯片封装技术有许多优势。

首先，倒装芯片封装技术可以显著减小封装的尺寸。

由于芯片直接安装在基板上，而不需要通过线材等额外的连接结构，因此可以节省空间，使整个封装更为紧凑。

这在如今追求更小型化、轻薄化的电子产品中尤为重要。

其次，倒装芯片封装技术可以提高电子产品的性能。

由于芯片与基板之间的连接更加紧密，电信号的传输速度更快，信号损耗更低。

这对于高频、高速的应用场景尤为重要。

此外，倒装芯片封装技术还可以减小封装与散热介质之间的热阻，提高散热效果，保证芯片的稳定运行。

然而，倒装芯片封装技术也存在一些挑战。

首先，芯片在倒装封装过程中容易受到机械应力的影响，容易出现变形、开裂等问题。

因此，在设计封装结构时需要考虑合理的机械支撑，以保证芯片的安全性。

其次，倒装芯片封装技术的工艺复杂，要求生产线具备高精度的设备和工艺控制能力。

这对于一些中小型企业来说可能是一个挑战。

尽管如此，倒装芯片封装技术的优势依然使其成为电子制造业中的热门技术。

它不仅可以满足产品小型化、高性能化的需求，还能够为电子产品的可靠性和稳定性提供有力保障。

因此，倒装芯片封装技术在移动通信、计算机、消费电子等领域得到了广泛应用。

总的来说，倒装芯片封装技术是一种高级封装技术，具有紧凑、高性能等优势。

尽管面临一些挑战，但随着科技的不断进步，相信倒装芯片封装技术在未来会得到更广泛的应用和发展。

倒装芯片封装技术倒装芯片封装技术：将芯片翻转封装的革命性进展引言：随着电子科技的迅猛发展，芯片封装技术也在不断创新。

其中，倒装芯片封装技术作为一项重要的进展，在电子产品设计与制造方面发挥着重要作用。

本文将以倒装芯片封装技术为中心，探讨其原理、发展历程以及在电子领域中的广泛应用。

一、倒装芯片封装技术的原理倒装芯片封装技术，顾名思义，即将芯片翻转后进行封装。

传统的封装方式是将芯片正面朝上，通过焊接或粘接等方式固定在基板上，然后进行封装。

而倒装芯片封装技术则是将芯片翻转180度，使其背面朝上，并通过金线或导电胶等方式与基板连接。

倒装芯片封装技术的核心在于解决芯片尺寸不断减小和功耗不断增加的矛盾。

芯片尺寸的不断缩小使得传统封装方式难以满足对电路布局的要求，而倒装技术使得芯片尺寸最小化，并且能够更好地进行布局，提高电路的性能。

此外，倒装芯片封装技术还能够提高散热效果，减少功耗，提高芯片的可靠性。

二、倒装芯片封装技术的发展历程倒装芯片封装技术起源于1960年代，当时主要用于高可靠性的军事和航天设备中。

随着电子产品的普及和成本的降低，倒装芯片封装技术逐渐应用于民用产品中。

在过去的几十年中，倒装芯片封装技术经历了多次的改进和创新，使得其在电子领域中得到了广泛应用。

在倒装芯片封装技术的发展历程中，主要有以下三个阶段：1.金线倒装封装技术：最早的倒装封装技术采用金线进行芯片与基板之间的连接，这种方式简单、可靠，但是金线间距有限，不适用于高密度集成电路的封装。

2.焊接倒装封装技术：为了解决金线倒装封装技术的局限性，人们引入了焊接倒装封装技术。

这种技术采用焊料将芯片与基板焊接在一起，相比金线倒装技术，焊接倒装技术能够实现更高的密度和更好的散热效果。

3.导电胶倒装封装技术：近年来，随着导电胶技术的成熟，导电胶倒装封装技术成为了倒装芯片封装的主流技术。

导电胶能够实现更高的密度、更低的电阻和更好的散热性能，同时还能够简化制造工艺和降低成本。

芯片倒装工艺简介芯片倒装工艺是一种常见的电子封装技术，用于将芯片倒装到封装基板上。

在这种工艺中，芯片被倒置到封装基板上，而不是传统的正装工艺中将芯片放置在基板的正面。

芯片倒装工艺具有一些独特的优势和应用场景。

优势芯片倒装工艺相比传统的正装工艺，在某些情况下具有更好的性能和可靠性。

以下是芯片倒装工艺的一些优势：1. 更短的信号传输路径芯片倒装工艺将芯片倒置到基板上，可以缩短芯片与其他封装组件之间的信号传输路径。

信号传输路径的缩短可以降低延迟，提高信号传输速度和稳定性。

2. 更好的散热性能芯片倒装工艺可以将芯片与基板直接接触，利用基板作为散热器来散热。

相比正装工艺中通过封装外壳进行散热的方式，芯片倒装工艺可以提供更好的散热性能。

3. 更高的电路密度芯片倒装工艺中，芯片可以直接连接到基板上，无需使用导线或连接器来连接芯片和封装基板。

这种直接连接使得芯片倒装工艺可以实现更高的电路密度，提供更强大的功能。

4. 更好的高频特性由于芯片倒装工艺中信号传输路径的短，信号传输速度更快，因此在高频电路中特别适用。

芯片倒装工艺可以提供更好的高频特性和抗干扰性。

应用场景芯片倒装工艺在许多应用中都有着广泛的应用。

以下是一些常见的应用场景：1. 高速通信在高速通信领域，如光传输、高速数据传输等，芯片倒装工艺可以实现更短的信号传输路径和更好的高频特性，从而提高数据传输速度和稳定性。

2. 高性能计算在高性能计算设备中，如超级计算机、云服务器等，芯片倒装工艺可以提供更好的散热性能和更高的电路密度，从而提高计算性能和处理能力。

3. 小型化设备芯片倒装工艺可以实现更高的电路密度和更小的封装尺寸，因此在小型化设备中有着广泛的应用，如智能手机、可穿戴设备等。

4. 高可靠性要求在一些对可靠性要求较高的应用中，如航天器、医疗设备等，芯片倒装工艺可以提供更好的散热性能和可靠性，从而保证设备的正常运行和长寿命。

芯片倒装工艺过程以下是芯片倒装工艺的一般过程：1. 基板准备首先需要准备一个封装基板，通常是一个适应芯片尺寸和引脚布局的基板。

倒装芯片键合技术发展现状与展望下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言随着电子技术的不断发展，芯片作为电子产品的核心组件，其封装技术也在不断演进。

倒装键合（Flip Chip）工艺及设备解决方案前言：倒装芯片在产品成本、性能及满足高密度封装等方面体现出优势，它的应用也渐渐成为主流。

由于倒装芯片的尺寸小，要保证高精度高产量高重复性，这给我们传统的设备及工艺带来了挑战。

器件的小型化高密度封装形式越来越多，如多模块封装（ MCM ）、系统封装（ SiP ）、倒装芯片（ FC=Flip-Chip ）等应用得越来越多。

这些技术的出现更加模糊了一级封装与二级装配之间的界线。

毋庸置疑，随着小型化高密度封装的出现，对高速与高精度装配的要求变得更加关键，相关的组装设备和工艺也更具先进性与高灵活性。

由于倒装芯片比BGA或CSP具有更小的外形尺寸、更小的球径和球间距，它对植球工艺、基板技术、材料的兼容性、制造工艺，以及检查设备和方法提出了前所未有的挑战。

一．倒装芯片焊接的概念倒装芯片焊接（Flip-chip Bonding）技术是一种新兴的微电子封装技术，它将工作面（有源区面）上制有凸点电极的芯片朝下，与基板布线层直接键合。

一般来说，这类器件具备以下特点：1. 基材是硅；2. 电气面及焊凸在器件下表面；3. 球间距一般为 4-14mil 、球径为 2.5-8mil 、外形尺寸为 1 -27mm ；4. 组装在基板上后需要做底部填充。

其实，倒装芯片之所以被称为“倒装”，是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。

传统的通过金属线键合与基板连接的芯片电气面朝上（图1），而倒装芯片的电气面朝下（图2），相当于将前者翻转过来，故称其为“倒装芯片”。

在圆片（Wafer）上芯片植完球后（图3），需要将其翻转，送入贴片机以便于贴装，也由于这一翻转过程而被称为“倒装芯片”。

图1图2图3倒装芯片在1964年开始出现，1969年由IBM发明了倒装芯片的C4工艺（Controlled Collapse Chip Connection可控坍塌芯片联接）。

在对电子封装软钎焊后的元器件和系统结构进行可靠性和耐久性评价以及寿命预测时, 需要考虑的因素很多，如封装钎料的可焊性、强度、抗氧化性、抗冲击性能、蠕变及应力松弛特性、腐蚀特性、疲劳特性等。

电迁移通常是指在电场作用下使金属离子发生迁移的现象。

分别为发生在相邻导体表面的如常见的银离子迁移和发生在金属导体内部的金属化电子迁移。

金属电迁移失效，通常是指金属层因金属离子的迁移在局部区域由质量堆积(Pileup)而出现小丘(Hillocks)或品须，或由质量亏损出现空洞(V oids)而造成的器件或互连性能退化或失效。

通常在高温、强电场下引起。

电迁移引起器件失效形式：短路、断路、参数退化在众多电子封装技术中，迅速发展的倒装芯片( Flip chip)工艺作为新一代封装技术则刚好可以满足越来越多的I/O互连的封装要求，因而广泛地用于微处理器、无线电子消费产品等电子封装中；伴随而来是，倒装芯片微互连焊点中的电迁移问题则成为微电子器件可靠性和耐久性的关注焦点之一。

铝导线中存在电迁移破坏，这种破坏是由于晶界扩散所致。

单晶的电迁移是通过晶格扩散完成，而多晶则为晶界电迁移方式，单晶导线相对于多晶导线而言性质更加均匀，所以在相同条件下，单晶铝导线的寿命高于多晶铝导线。

铜基合金电迁移失效主要是表面扩散，合金中晶体微结构对电迁移的影响不大。

铜及其合金中最容易发生电迁移的地方是铜引线上部与SiC等电介质层相交接的地方。

一旦互连线中形成了空洞，电流通过的截面积就会缩小，从而导致空洞邻近区域的电流密度增高，我们称之为电流拥挤效应。

电流通过导体时电能转化成热，把这种现象叫做焦耳热效应。

焦耳热效应会在焊点（凸点）中产生热点(hot-spot)，有时甚至会使焊点产生部分熔化现象。

另外，局部焦耳热会造成钎料凸点中存在很大的温度（热）梯度，从而引发热迁移。

电子封装中常采用贵金属或近贵金属作为UBM（Under Bump Metallization凸点下金属化层）它们以间隙扩散方式快速扩散，而目前的钎料主要以Sn基为主，在室温下这些贵金属或近贵金属即可与Sn反应而在界面生成金属间化合物( IMC)。

倒装芯片技术分析摘要倒装芯片封装技术(fc)是由ibm公司在上个世纪60年代开发的,即将芯片正面朝下向基板进行封装。

本文论述了倒装芯片技术的优点,并对其凸点形成技术、测试技术、压焊技术和下填充技术进行了分析,为倒装芯片技术的发展提供借鉴。

关键词倒装芯片技术;优点;凸点技术;测试技术;压焊技术;下填充技术中图分类号tn43 文献标识码a 文章编号1674-6708(2010)25-0169-020 引言倒装芯片封装技术(fc)是由ibm公司在上个世纪60年代开发的,即将芯片正面朝下向基板进行封装。

15年前,几乎所有封装采用的都是引线键合,如今倒装芯片技术正在逐步取代引线键合的位置,这种封装方式无需引线键合,因此可以形成最短电路,从而降低电阻;并且采用金属球进行连接可以缩小封装尺寸,改善电性表现,从而解决了bga为增加引脚数而需扩大体积的困扰。

采用倒装芯片封装技术可以降低生产成本,提高速度及组件的可靠性。

1 倒装芯片技术的优点1.1 完整性、可靠性强倒装芯片相当于一个完全封装的芯片,它是由锡球下的冶金与芯片钝化层密封的,并提供下一级封装的内连接结构。

将一个构造合理的倒装芯片安装在适当载体上用于内连接,即使没有其他灌封,该载体也可以满足所有可靠性要求。

1.2 自我对准能力强在锡球回流时,焊锡受表面张力的作用,可以自动纠正芯片微小的对准偏差,从而提供了装配制造的合格率。

同时倒装芯片技术也提供低电感,在高频应用中起到至关重要的作用。

1.3 将电源带入芯片的每个象限倒装芯片技术可以将电源带入芯片的每个象限,即在整个芯片面积上,其电流是均匀分布的。

1.4 成本低廉倒装芯片技术消除了封装并减小了芯片的尺寸,因此节省了硅的使用量,降低了制作成本。

2 倒装芯片技术分析2.1 形成凸点技术凸点形成技术可以分为淀积金属、机械焊接、基于聚合物的胶粘剂等几个类型。

1)金属电镀技术一般是在电镀槽里,把基片当作阴极,利用静态电流或者脉冲电流来完成焊料的电镀。

1Institute of Microelectronics新型封装技术蔡坚清华大学微电子学研究所jamescai@2Institute of Microelectronics概要芯片到封装互连技术的发展 目前迅速增长的封装型式¾BGA和CSP圆片级及三维封装的发展 MEMS器件的封装SOC和SIP3Institute of Microelectronics芯片到封装互连技术的发展4Institute of Microelectronics 芯片到封装的互连技术在这里不讨论铜互连技术，事实上由于芯片上铜互连的实现，将给芯片到下一级的互连带来新的技术和热点。

针对目前和可以预见的将来新型封装的发展，倒装焊技术（Flip ChipTechnology）将成为非常重要的互连技术。

新型的倒装焊凸点技术（Bumping Method）不断推出。

5Institute of Microelectronics常用的凸点方法蒸发，Evaporation, (IBM C4 Process)SBB (Stud Bump Bonding) 电镀，Electrical plating (Solder/Au) 印刷，Stencil Printing 化学镀UBM结合印刷，Electroless Nickel UBM Paired with Stencil PrintingS2B (Single Solder Ball Placement & Laser Reflow Bumping) ……6Institute of MicroelectronicsSBB技术¾Matsushita and Fujitsu¾应用已有的引线键合设备和技术实现单个键合区的凸点，（微处理器和存储器）¾以金凸点为主（Solder bumps available as well）¾效率相对比较低（8bumps/s）7Institute of Microelectronics凸点电镀技术Electroplating Bumping作为一类成熟的工业技术，电镀在封装（微电子工业）中有非常广泛的应用，凸点技术是其中的一种。
