一、填空题。
1、CAD/CAM系统由_________ ,_________ 与_________ 组成。
2、计算机在设计与制造中的辅助作用主要体现在________,_________与________三个方面。
3、几何建模可分为__________,__________,___________与____________四种。
4、_______________就是国际上产生最早,也就是目前运用最成熟的数据交换规范。
5、在切削加工中,对加工面进行加工时可能会切削盗其她未加工面,这种现象称谓________。
6、常用的冲裁零件的图形输入方法有____________,节点输入法,用数控语言输入图形,___________,用数字化仪或图形扫描仪输入,_____________等六种7、在模具结构型式选择中,对于________主要选择弹压或固定卸料,上出件或下初件;对于_________主要就是倒装与正装的选择;对于_________主要就是选择条料的的定位型式。
8、实体建模的方法有________,_________,_________,_________,________与_________9、为满足注射模CAD系统对塑件建模系统的要求,并考虑造型操作的方便性,将塑件形体图的构造过程分为___________,___________与___________三个独立子过程。
10、DDES就是专门针对拉伸模设计,能完成_________,__________,标准与规范的参照与引用,__________等四个任务。
二、判断题。
1、计算机在CAD/CAM 系统中的作用就是非常大的,完全可以取代人所完成的工作。
( )2、系统软件就是指挥计算机运行与管理用户作业的软件,就是用户与计算机之间的接口。
( )3、后置处理就就是把指定数控机床能执行的数控程序转换成刀位文件的过程。
( )4、CAD/CAM系统按照功能范围可分为交互式系统与自动化系统。
( )5、CIMS一般由技术信息系统(TIS),制造自动化系统(MAS)与管理信息系统(MIS)组成CIM的核心技术就是集成。
( )6、凸包性,几何不变性,可分割性与局部性就是B样条曲线与Bézier曲线共有的特点。
( )7、坐标数就是指数控机床在加工零件过程中可以同时进给的坐标轴数目。
( )8、数控编程的实质就是形成刀具运动轨迹,然后将这个刀具运动轨迹源文件中的程序经过后置处理转换为相应数控系统可以识别的程序。
( )9、冲裁力就是由冲裁刃口长度,冲裁件厚度与板料抗剪强度相乘所得。
( )10、CAXA-CPD中文名称为“CAXA冷冲模设计师”,就是北航海尔有限公司推出的基于个人计算机的冷冲模设计软件包。
( ) 11、注射模冷却系统,据统计,注射成型周期中有15%时间用于注射成型,5%时间用于顶出,80%的时间用于冷却。
( )12、美国DME公司的标准模架共有七种系列,它们就是:A,AR,B,X5,X6,AX与T系列。
( )13、进刀与退刀从方式上主要有:沿X轴方向进刀与退刀;沿加工路径的切线方向进刀或退刀;沿空间某一方向进刀或退刀等。
( ) 14、已知R为刀具半径,r为刀角半径。
端刀就是R=r的铣刀,圆角刀(R刀)就是r<R的铣刀,球刀就是r=0的铣刀。
( ) 15、冲裁件工艺性判别内容就是检查被冲零件的结构尺寸就是否在普通冲裁允许的范围内。
( )三,名词解释。
1、CAM即计算机辅助制造就是指以计算机为主要技术手段,处理与制造有关的信息,从而控制制造的全过程。
CAM内容可分为狭义与广义两个方面,狭义CAM就是指计算机辅助编制数控机床加工零件的指令。
广义CAM就是指应用计算机进行制造信息处理的过程。
2、数控加工就是指在数控机床上执行根据零件图及工艺要求编制的数控加工指令(程序),从而控制数控机床中的刀具与工件的相对运动,以完成零件的加工。
3、G代码反读就是指将生成的数控程序文件(G代码文件)反读过来,生成刀具运动轨迹(即刀位文件),通过对刀具运动轨迹的校核以检查数控程序文件正确与否。
4、后置处理就是指将编辑好的刀位文件转换成指定数控系统能执行的数控程序的过程5、干涉在切削加工中,对加工面进行加工时可能会切削到其她未加工曲面,这种现象称谓过切。
CAD/CAM软件一般具有防止过切的检查功能,即干涉检查功能。
四、简答题。
1、模具CAD/CAM的特点。
答:(1)必须具备描述物体几何形状的能力。
(2)标准化就是实现模具CAD/CAM的必要条件。
(3)设计准则的处理就是模具CAD中的一个重要问题。
(4)模具CAD/CAM系统应具有充分的柔性。
2、简述数控编程的步骤。
(1)零件几何信息的描述、(2)加工工艺参数的确定、(3)刀具运动轨迹的生成(4)刀具轨迹编辑与仿真、(5)数控程序的产生——后置处理。
3、简述计算机优化排样主要方法。
答:(1)加密点逐步移动判定法。
(2)平行线分割一步平移法。
(3)函数优化法。
(4)人机交互动画寻优法。
4、简述注射模CAD/CAM/CAE软件系统主要包括的模块。
答:(1)图形输入模块、(2)模具结构设计模块、(3)标准模架库、(4)注射工艺参数优化模块、(5)流动模拟模块、(6)流道平衡模块、(7)保压模拟模块、(8)冷却分析模块(9)模具强度及刚度校核模块、(10)数控加工模块、五、分析题。

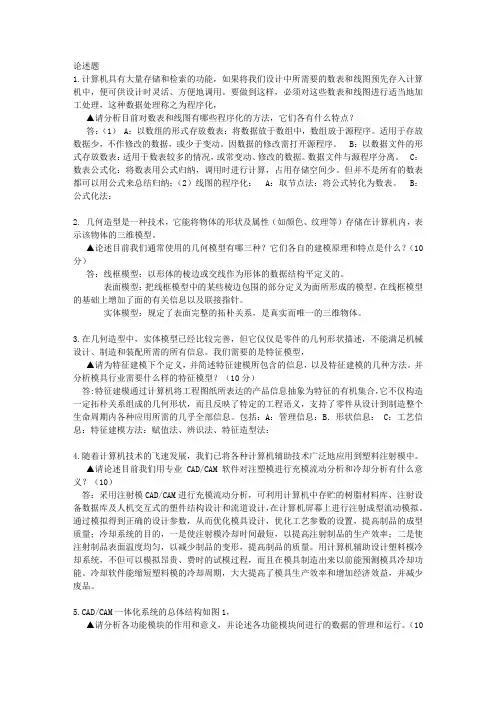

随着计算机技术的飞速发展,我们已将各种计算机辅助技术广泛地应用到塑料注射模中。
请论述目前我们用专业CAD/CAM 软件对注塑模进行充模流动分析与冷却分析有什么意义？采用注射模CAD/CAM 进行充模流动分析,可利用计算机中存贮的树脂材料库、注射设备数据库及人机交互式的塑件结构设计与流道设计,在计算机屏幕上进行注射成型流动模拟。
通过模拟得到正确的设计参数,从而优化模具设计,优化工艺参数的设置,提高制品的成型质量;冷却系统的目的,一就是使注射模冷却时间最短,以提高注射制品的生产效率;二就是使注射制品表面温度均匀,以减少制品的变形,提高制品的质量。
用计算机辅助设计塑料模冷却系统,不但可以模拟昂贵、费时的试模过程,且在模具制造出来以前能预测模具冷却功能。
冷却软件能缩短塑料模的冷却周期,大大提高了模具生产效率与增加经济效益,并减少废品。
参考答案:一、填空题(30分,每空1分)1、硬件软件人2、数值计算数据存储管理与图样绘制3、线框建模曲面建模实体建模特征建模4、出示图形交换规范(或IGES)5、过切6、交互输入法面素拼合法编码输入法7、简单模复合模连续模8、基本体素法拉伸法旋转法扫描法放样法布尔运算法9、外形体构造内形体构造塑件形体生成10、工艺数据查找与引用数学与几何计算设计结构描述二.判断题(15分,每题1分)1、X2、、√3、X4、X5、√6、X7、X8、√9、X 10 √11、X 12、√13、X 14、X 15、√三.名词解释(25分,每题5分)1、CAM即计算机辅助制造就是指以计算机为主要技术手段,处理与制造有关的信息,从而控制制造的全过程。
CAM内容可分为狭义与广义两个方面,狭义CAM就是指计算机辅助编制数控机床加工零件的指令。
广义CAM就是指应用计算机进行制造信息处理的过程。
2、数控加工就是指在数控机床上执行根据零件图及工艺要求编制的数控加工指令(程序),从而控制数控机床中的刀具与工件的相对运动,以完成零件的加工。
3、G代码反读就是指将生成的数控程序文件(G代码文件)反读过来,生成刀具运动轨迹(即刀位文件),通过对刀具运动轨迹的校核以检查数控程序文件正确与否。
4、后置处理就是指将编辑好的刀位文件转换成指定数控系统能执行的数控程序的过程5、干涉在切削加工中,对加工面进行加工时可能会切削到其她未加工曲面,这种现象称谓过切。
CAD/CAM软件一般具有防止过切的检查功能,即干涉检查功能。
四、简答题。
(20分,每题5分)1、模具CAD/CAM的特点。
答:(1)必须具备描述物体几何形状的能力。
(2)标准化就是实现模具CAD/CAM的必要条件。
(3)设计准则的处理就是模具CAD中的一个重要问题。
(4)模具CAD/CAM系统应具有充分的柔性。
2、简述数控编程的步骤。
答:(1)零件几何信息的描述、(2)加工工艺参数的确定、(3)刀具运动轨迹的生成(4)刀具轨迹编辑与仿真、(5)数控程序的产生——后置处理。
3、计算机优化排样主要方法。
答:(1)加密点逐步移动判定法。
(2)平行线分割一步平移法。
(3)函数优化法。
(4)人机交互动画寻优法。
4、简述注射模CAD/CAM/CAE软件系统主要包括的模块。
答:(1)图形输入模块、(2)模具结构设计模块、(3)标准模架库、(4)注射工艺参数优化模块、(5)流动模拟模块、(6)流道平衡模块、(7)保压模拟模块、(8)冷却分析模块(9)模具强度及刚度校核模块、(10)数控加工模块、五、分析题。
(10分)采用注射模CAD/CAM 进行充模流动分析,可利用计算机中存贮的树脂材料库、注射设备数据库及人机交互式的塑件结构设计与流道设计,在计算机屏幕上进行注射成型流动模拟。
通过模拟得到正确的设计参数,从而优化模具设计,优化工艺参数的设置,提高制品的成型质量;冷却系统的目的,一就是使注射模冷却时间最短,以提高注射制品的生产效率;二就是使注射制品表面温度均匀,以减少制品的变形,提高制品的质量。
用计算机辅助设计塑料模冷却系统,不但可以模拟昂贵、费时的试模过程,且在模具制造出来以前能预测模具冷却功能。
冷却软件能缩短塑料模的冷却周期,大大提高了模具生产效率与增加经济效益,并减少废品。
