变频空调R410a制冷剂加注方法，值得收藏！410A没有替代的，当然你用别的什么氟来替代，机器可以制冷，但效果不是一般的差，而是很差，不要说要不到钱，恐怕还要被人家打出去。
与其用什么氟糊弄人家，还不如用煤气呢，两个比较效果都差不多。
不管你用什么东西糊弄人家，这一台机器用不了多久就报废了（指压机线圈）。
410A是组分氟，泄露的时候不是同比例泄露，因此不允许补氟，只能是全部放掉重新加！我是全国最早推广使用410A的几个人之一，最早的时候和你们一样的心理，舍不得放掉，可补氟后效果和重新加的效果一对比，马上就现出来区别了，连用户都哄不过去.....如果说看不出来差别，那是你掩耳盗铃罢了。
放氟不允许卸管子放氟，只能是在表阀或真空泵的进口放氟，放到差不多了就启动真空泵，看点是氟放光了有可能湿空气进入系统，造成更大的麻烦。
切记切记！410A只能是加液体，不允许加气体正规厂家只卖整罐，氟罐是粉红色，有虹吸管的标注，这种罐子不用颠倒，直立加氟就成。
而杂牌氟没有这样的标注，得把氟罐颠倒加氟，卖氟的时候你是不知道他的真假，可以测一下他的温度压力值就知道了，这个表格以前发过（好像和压力表的图片在一起）例如商店柜台的温度是30度，那么这个氟罐的压力就应该是1.8Mpa，如果不是，就不要买（这个约定必需在买以前就和商家说好。
免得反悔）加氟以前必需校秤，看秤准不准，现在有不少的电子秤都不准，加少了，可以补加，可加多了就得全部放掉！可你如果没有标准量，没办法校秤，那就只能是先加八九成，看效果后再决定补加多少！是否加够，加的准不准和别的氟一样，就是看蒸发器最冷切均匀，当然这一会风口的温度也是最冷的，前提是内外风机的风速都应该是高风。
设置内风机的风速是高风，如果蒸发器的温度不合适或内管温的阻值漂移，CPU拒绝执行高风，强制中低风，如果条件满足了就执行高风，这个CPU实际上是很好说话的，只要是蒸发器的温度差不多了它就执行高风遥控器如果可以那你就设置到“定频模式”你不会就设置成制冷，16℃，高风就成了。
R410A制冷剂空调器冷媒冲注介绍
确定充注的制冷剂（冷媒）类型
R410A的冷媒罐颜色是粉红色，用于区分其他制冷剂。
如果使用由虹吸管的制冷剂容器，充注制冷剂时就不需要把容器倒置。
充注冷媒的注意事项
搭载有虹吸管的冷媒罐：
为了保证冷媒的有效充注，虹吸管是没有接触到冷媒罐的底部的；也就是说，当罐内冷媒低于虹吸管口时，是不能保证制冷剂的液体充注。
充注冷媒的管路连接
1）把冷媒罐放在电子称上，如图接好管路，记录电子秤的读数，并确定要充注的冷媒重量
充注冷媒的步骤
2）稍稍打开冷媒罐的开关，立刻关闭；
3）轻按顶针阀，让气体从顶针处喷出，立刻放开（按顶针阀的时间不能按得太
长，轻按一下就放开）
4）重复2），3）操作2～3次；
5）打开压力表的低压阀门，然后再打开冷媒罐的开关，进行充注；
6）根据需要增加的冷媒重量，观察电子秤的读数；当充注足够的冷媒时关闭冷
媒罐的开关或压力表的低压阀门开关；
*不要一次充注大量的冷媒。
因为在修理口（气体侧低压）充注过量的液态制冷
剂，会损坏系统
7）快速旋下连接服务口的压力表软管；如果动作太慢，会造成大
量的冷媒泄漏
甚至冻伤皮肤。
8）装上修理口的螺帽，建议再用肥皂水检查冷媒有没有泄漏。
（确保系统无漏
点的情况下）
9）当发现系统有泄漏时，要将系统中原有的制冷剂全部放掉，并重新抽真空加液。
冷媒追加公式及标准一、多联机冷媒系统冷媒追加公式及标准R22系统追加制冷剂量R(kg) R = ()76.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()58.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()29.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()19.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()115.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()065.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()035.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 R410A 系统追加制冷剂量R(kg)R = ()68.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()52.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为+ ()27.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()18.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()12.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()06.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()023.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为1、依据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量，追加冷媒为R22。
冷媒配管在5m 以内，不需在追加冷媒。
2、冷媒追加量的计算(单程管长L ≥5m)R22冷媒追加量的计算（单程管长L ≥5米）。
注：L---液管长度(m)3、追加量应写在室外机铭牌上。
4、制冷剂的追加量必须用电子称等测量。

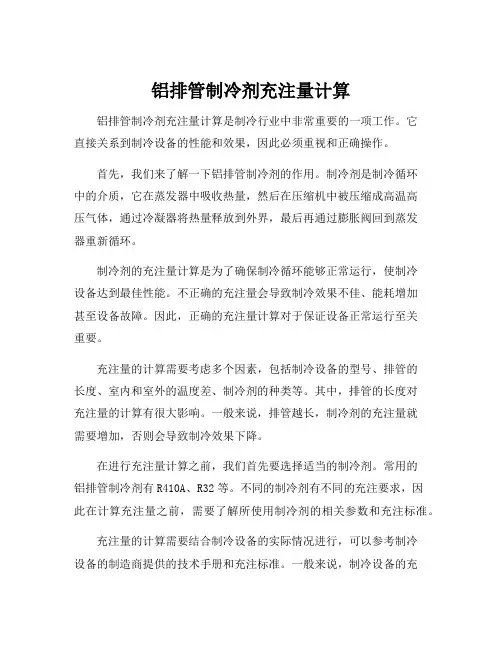

铝排管制冷剂充注量计算铝排管制冷剂充注量计算是制冷行业中非常重要的一项工作。
它直接关系到制冷设备的性能和效果，因此必须重视和正确操作。
首先，我们来了解一下铝排管制冷剂的作用。
制冷剂是制冷循环中的介质，它在蒸发器中吸收热量，然后在压缩机中被压缩成高温高压气体，通过冷凝器将热量释放到外界，最后再通过膨胀阀回到蒸发器重新循环。
制冷剂的充注量计算是为了确保制冷循环能够正常运行，使制冷设备达到最佳性能。
不正确的充注量会导致制冷效果不佳、能耗增加甚至设备故障。
因此，正确的充注量计算对于保证设备正常运行至关重要。
充注量的计算需要考虑多个因素，包括制冷设备的型号、排管的长度、室内和室外的温度差、制冷剂的种类等。
其中，排管的长度对充注量的计算有很大影响。
一般来说，排管越长，制冷剂的充注量就需要增加，否则会导致制冷效果下降。
在进行充注量计算之前，我们首先要选择适当的制冷剂。
常用的铝排管制冷剂有R410A、R32等。
不同的制冷剂有不同的充注要求，因此在计算充注量之前，需要了解所使用制冷剂的相关参数和充注标准。
充注量的计算需要结合制冷设备的实际情况进行，可以参考制冷设备的制造商提供的技术手册和充注标准。
一般来说，制冷设备的充注量应该在技术手册规定的范围内，过少或过多都会影响设备的运行效果。
在进行充注量计算时，要严格按照规定的步骤和方法操作，不能随意增减充注量。
同时，还要注意保证充注过程的密封性，避免制冷剂泄漏。
总之，铝排管制冷剂充注量计算对于制冷设备的性能和效果至关重要。
合理的充注量能够保证制冷设备的正常运行，提高制冷效果，降低能耗。
因此，制冷从业人员必须掌握充注量计算的方法和步骤，确保操作正确和安全。
只有这样，才能为用户提供高质量的制冷服务。
R410A空调安装（或系统维修后）排空及追加制冷剂操作工艺一、排空1、排空说明：排空必须按抽真空方式进行。
对于无止回阀的真空泵必须专用，不能与R22的真空泵混用。
如以空调的内气方式进行排空，则由于压力大，排出的气体量将增大，则会造成制冷剂不足。
所以严禁采用空调内气排空方式进行排空。
此外，如果冷冻循环系统（制冷系统）内混入空气，则由于异常高压，将会导致破裂等事故的发生，因此请予以充分注意。
2、错误的排空操作方式将会导致的故障：（1）应必须使用真空泵抽真空方式排空，不允许使用内气排空方式排空。
（2）系统管路替换时，无意中使用了以前配管。
如果油少量残存在配管内，则对机器造成不良影响。
不过原则上希望使用新配管。
如果使用以前配管时，请进行如下操作：①如替换前空调能运转，则请进行制冷剂回收后再替换新配管，或将配管管路用四氯化碳清洗后替代。
②如替换前空调不能运转，则请对配管内部进行四氯化碳的清洗后，并用氮气吹净处理。
否则，造成制冷系统冷冻机油产生劣化，制冷系统堵塞故障。
3、排空操作工艺：使用真空泵的排空方法①首先检查配管连接是否完好。
②把软管与室外机连接。
如下图所示连接高低压压力表和真空泵。
③把软管与真空泵接头连接。
此时室外机的操作阀（三通截止阀）全关闭。
④完全打开“高低压压力表”的低压阀（Lo），完全关闭高压阀（Hi）。
⑤开启运转真空泵进行抽真空，运转15分钟以上，观察真空表达到-0.1MPa(-760mmHg)为止，完全关闭低压阀，停止真空泵的运转。
请保持此状态1-2分钟以上后，确认高低压压力表的指针是否返回，如果返回则检查泄漏处，且修复后，请再次进行真空泵的抽空操作处理。
⑥将二通及三通截止阀逆时针反方向旋转，直至完全打开。
⑦从截止阀侧卸下充制冷剂软管。
（由于制冷剂、机油将有少量从充制冷剂软管漏出，因此请注意）⑧进行配管连接部位的试漏检测检查。
（检查室内外机管路接口处的部位是否存在漏点，如有漏点，则重新回收制冷剂后，将漏点修复后，重新抽空后再检漏。

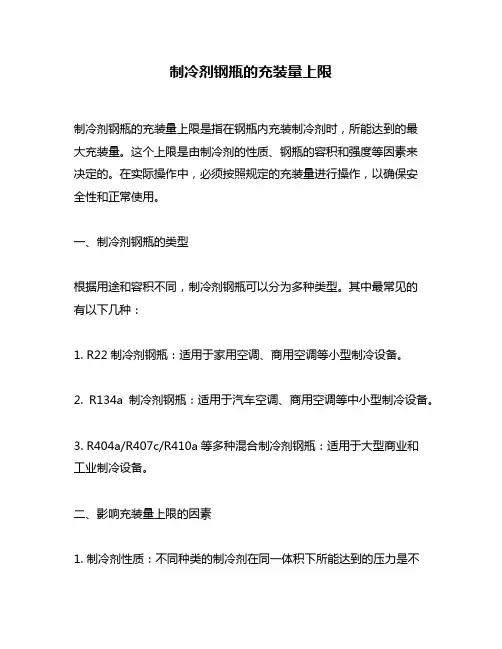

制冷剂钢瓶的充装量上限制冷剂钢瓶的充装量上限是指在钢瓶内充装制冷剂时，所能达到的最大充装量。
这个上限是由制冷剂的性质、钢瓶的容积和强度等因素来决定的。
在实际操作中，必须按照规定的充装量进行操作，以确保安全性和正常使用。
一、制冷剂钢瓶的类型根据用途和容积不同，制冷剂钢瓶可以分为多种类型。
其中最常见的有以下几种：1. R22制冷剂钢瓶：适用于家用空调、商用空调等小型制冷设备。
2. R134a制冷剂钢瓶：适用于汽车空调、商用空调等中小型制冷设备。
3. R404a/R407c/R410a等多种混合制冷剂钢瓶：适用于大型商业和工业制冷设备。
二、影响充装量上限的因素1. 制冷剂性质：不同种类的制冷剂在同一体积下所能达到的压力是不同的，因此其充装量也会有所差异。
同时，不同种类的制冷剂对人体和环境的影响也不同，需要按照相关规定进行操作。
2. 钢瓶容积：钢瓶容积越大，其充装量上限也会相应增加。
但是，在实际操作中，必须考虑到钢瓶的强度和稳定性等因素，不能超过其承受范围。
3. 环境温度：制冷剂在不同温度下的压力也会有所不同，因此在充装时需要考虑环境温度对充装量上限的影响。
三、制冷剂钢瓶充装量上限的计算方法制冷剂钢瓶充装量上限的计算方法是根据制冷剂种类、钢瓶容积和环境温度等因素进行综合考虑得出的。
一般来说，可以采用以下公式进行计算：Qmax = V × P / (R × T)其中：Qmax为制冷剂钢瓶的充装量上限（kg）；V为钢瓶容积（m³）；P为制冷剂在充装温度下的饱和蒸汽压力（MPa）；R为气体常数（J/(kg·K)）；T为充装温度（K）。
需要注意的是，公式中的充装温度必须按照相关规定进行控制，否则会影响计算结果和操作安全性。
四、制冷剂钢瓶充装量上限的操作规范为确保制冷剂钢瓶充装量上限的安全性和正常使用，必须按照相关规范进行操作。
以下是一些常见的规范要求：1. 必须使用经过检测合格的制冷剂钢瓶，并在钢瓶上标注清晰的容积和充装压力等信息。

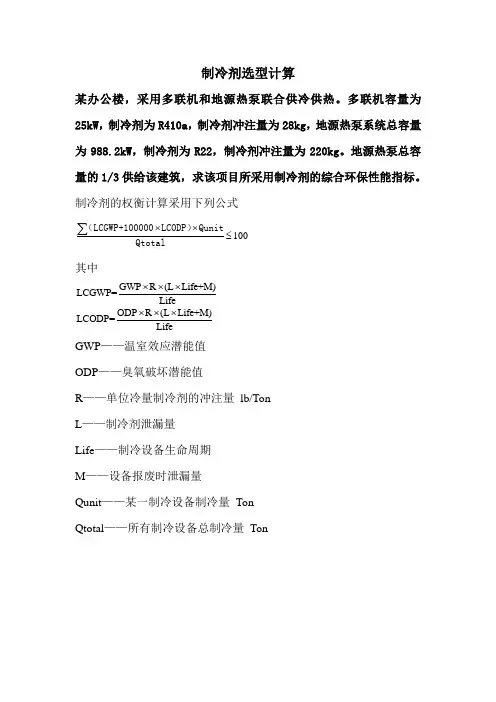

某办公楼，采用多联机和地源热泵联合供冷供热。
多联机容量为25kW ，制冷剂为R410a ，制冷剂冲注量为28kg ，地源热泵系统总容量为988.2kW ，制冷剂为R22，制冷剂冲注量为220kg 。
地源热泵总容量的1/3供给该建筑，求该项目所采用制冷剂的综合环保性能指标。
制冷剂的权衡计算采用下列公式
100⨯⨯≤∑（LCGWP+100000LCODP ）Qunit Qtotal
其中
GWP R (L Life+M)
LCGWP=
Life
⨯⨯⨯
ODP R (L Life+M)
LCODP=Life
⨯⨯⨯
GWP ——温室效应潜能值 ODP ——臭氧破坏潜能值
R ——单位冷量制冷剂的冲注量 lb/Ton L ——制冷剂泄漏量 Life ——制冷设备生命周期 M ——设备报废时泄漏量
Qunit ——某一制冷设备制冷量 Ton Qtotal ——所有制冷设备总制冷量 Ton
权衡计算所得结果为249.48。
将热泵供给办公楼部分制冷剂改为R134a后，制冷剂性能参数如下
制冷剂性能参数2
权衡计算所得结果为76.9。
