通信通信系统是轨道交通运营指挥、运营管理、公共安全治理、服务乘客的网络平台，它是轨道交通正常运转的神经系统,为列车运行的快捷、安全、准点提供了基本通信保障。
通信系统在正常情况下应保证列车安全高效运营、为乘客出行提供高质量的服务保证；在异常情况下能迅速转变为供防灾救援和事故处理的指挥通信系统。
●主要设计规范及标准《地铁设计规范》（GB50157-2013)《城市轨道交通技术规范》（GB50490—2009)《城市轨道交通工程项目建设标准》（建标104—2008）《铁路通信设计规范》（TB10006-99）《电子信息系统机房设计规范》（GB50174-2008)《民用建筑电气设计规范》（JGJ16—2008）《民用闭路监视电视系统工程设计规范》（GB50198—94)《本地通信线路工程设计规范》(YD5137—2005）《通信管道与通道工程设计规范》（YD5007-2003）《数字同步网工程设计暂行规范》(YD/T5089-2000)哈尔滨市有关地方法规、标准国际标准化组织（ISO）相关标准国际电工技术委员会（IEC)相关标准国际电气与电子工程师协会IEEE有关协议国际电信联盟ITU-T、国际无线电咨询委员会CCIR的有关建议欧洲邮政及电信联盟CEPC最新文件及其附件电子工业协会（EIA）的有关标准●一般要求1.通信系统是指挥列车运行，进行运营管理、公务联络、提高乘客服务水平和传递各种信息的重要手段,应能传递语音、文字、数据、图像等，并具有网络监控、管理功能。
因此,必须建立一个可靠、易扩充、组网灵活、各种信息的综合数字通信网。
2.当出现紧急情况时，本系统应能迅速及时地为防灾救援和事故的指挥提供通信联络。
3.通信设备的选型，应在满足系统功能的基础上优先选择国产设备，对于国内尚不能满足功能的设备，应进行充分比选后选择引进。
4.设计范围哈尔滨轨道交通1号线四期工程线路全长2。
3km，全部为地下线，全线设2座车站，控制中心利用清滨公园控制中心（已建成)。
城市轨道交通专用通信系统简介windxym城市轨道交通（以下简称城轨）通信系统一般设置专用通信、警用通信、商用通信三大通信系统。
商用通信系统是地面公众通信系统在地铁的延伸部分，通过设置移动电话引入系统将地面各运营商的移动通信业务引入地铁，使乘客在进入地铁后仍能够享受与地面一样的公众移动通信服务。
警用通信系统是城市公安通信网络在地铁的扩展部分，为保障轨道交通警用各管理部门业务的正常开展，实现轨道交通安全运营以及打击各种犯罪行为。
专用通信系统是地铁指挥列车运行、组织运输生产、提高运营管理效率和服务质量的重要手段。
1．城轨专用通信系统的作用城轨专用通信系统是整个城轨的神经系统。
首先，专用通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。
其次，专用通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。
当然，专用通信系统也是城轨交通内、外联系的通道。
再次，专用通信系统是实现以为人本、进一步提高地铁为乘客服务质量、加快各种信息传递的重要渠道，是提高地铁运营管理及经营开发水平，扩大对乘客服务范围的有效工具。
此外，在发生灾害、事故或恐怖活动的情况下，专用通信系统是进行应急处理、抢险救灾和反恐的主要手段。
2．城轨对专用通信系统的要求城市轨道交通对专用通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。
1）对于行车组织，专用通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。
同时将控制中心发布的调度指挥命令与控制信号及时、可靠地传送各个车站及行进中的列车上。
2）对于城轨运行的组织管理，专用通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。
3）对于城轨运营的服务质量，专用通信系统应能保证在指定的时间，将指定的信息显示给指定的人群。
4）专用通信系统应能保证本系统与外部系统之间便捷、畅通的联系。

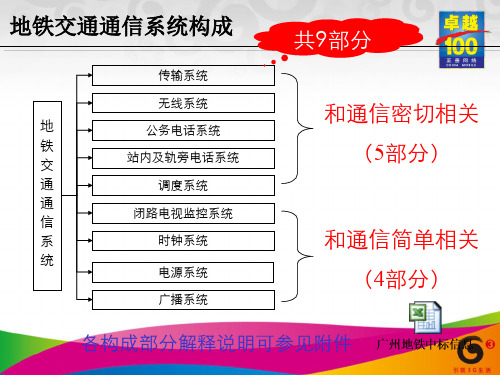

地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。
1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。
该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。
目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。
目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。
当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。
当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。
当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。
地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。
公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。
两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。
轨道交通招标文件一、引言随着城市的快速发展和人口的增长，轨道交通在现代交通系统中扮演着越来越重要的角色。
为了建设高效、安全、可持续的轨道交通系统，各城市都需要进行相关设备的采购。
本招标文件旨在提供有关轨道交通设备采购的详细信息，以便供应商了解招标要求并提交相关投标文件。
二、背景介绍轨道交通系统由多个子系统组成，包括列车、轨道、信号系统、供电系统等。
为了确保轨道交通系统的高效运营，这些设备的采购必须遵循一定的程序和规定。
本招标文件将详细说明每个子系统的需求和技术规格，以便供应商能够根据具体要求制定相应的方案。
三、招标范围本次招标涵盖以下轨道交通设备的采购：1. 列车设备：包括车辆、动力系统、车门系统等。
2. 轨道设备：包括轨道线路、轨枕、轨道连接系统等。
3. 信号系统：包括信号机、轨道电路、调度系统等。
4. 供电系统：包括牵引供电、辅助供电等。
5. 辅助设备：包括站台设备、屏蔽门、广播系统等。
四、技术规格1. 列车设备：- 车辆：最大载客量、车辆长度、车厢布局等。
- 动力系统：最高时速、加速度、制动性能等。
- 车门系统：开闭速度、防夹功能、紧急开启装置等。
2. 轨道设备：- 轨道线路：轨道类型、轨道规格、道岔设计等。
- 轨枕：材料、规格、防腐涂层等。
- 轨道连接系统：扣件类型、连接强度、螺栓防松措施等。
3. 信号系统：- 信号机：信号灯颜色、信号机间隔、安装高度等。
- 轨道电路：线缆布线、故障检测、信号传输等。
- 调度系统：自动化程度、通信方式、故障处理等。
4. 供电系统：- 牵引供电：电压、电流、防雷措施等。
- 辅助供电：电源类型、额定电流、电池备份时间等。
5. 辅助设备：- 站台设备：候车座椅、广告牌、垃圾桶等。
- 屏蔽门：开闭速度、安全保护装置等。
- 广播系统：音箱功率、声音清晰度、信息发布范围等。
五、投标要求1. 招标文件的准备：- 提交公司介绍：包括公司背景、资质证明、过往项目经验等。
- 根据本招标文件的技术规格，提供符合要求的设备方案。
