机床数控技术试题

1、数控机床按伺服系统的控制方式可分为、、。

2、一般数控加工程序由程序号、、坐标值、、主轴速度、刀具、辅助功能等功能字组成。

3、较常见的CNC软件结构形式有软件结构和软件结构。

4、数控技术中常用的插补算法可归纳为插补法和插补法。

5、当标尺光栅与指示光栅相对运动一个，莫尔条纹移动一个。

6、数控机床主轴常用机、电结合的方法，即同时采用和变速两种方法。

7、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

8、改变刀具半径补偿值的可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的可以实现同一轮廓的凸模和凹模的加工。

9、电火花成形加工需具备的条件是、、。

10、影响电火花加工精度的主要因素是、、。

11、脉冲当量是指。

数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。

12、数控机床的日常维护与保养主要包括、、等三个方面内容。

13、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

（）4、有静态显示或动态模拟功能的数控系统，只能检查运动轨迹的正确性，无法检查工件的加工误差（）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

（）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

（）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

（）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

（）9、M03指令功能在程序段运动结束后开始。

（）10、刀具半径补偿仅在指定的二维坐标平面内进行。

（）三、选择题（单项选择题、每空1分，共5分）1、数控加工中心的主轴部件上设有准停装置，其作用是（）A、提高加工精度B、提高机床精度C、保证自动换刀、提高刀具重复定位精度，满足一些特殊工艺要求2、用铣刀加工轮廓时，其铣刀半径应（）A、选择尽量小一些B、大于轮廓最小曲率半径C、小于或等于零件凹形轮廓处的最小曲率半径D、小于轮廓最小曲率半径3、在数控电火花成形加工时，为获得较高的精度和较好的表面质量，在工件或电极能方便开工作液孔时，宜采用的工作液工作方式为（）。

三、单项选择题：1。

CNC 系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务?（)A 、诊断B 、插补C 、位控D 、译码 2。

下列正确表示机床坐标系的是（）A 、XB 、XC 、ZD 、Y3。

脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度最高？（）A 、1um/脉冲B 、5um/脉冲C 、10um/脉冲D 、0。

01mm/脉冲 4.设编程原点在工件的上表面，执行下列程序后，钻孔深度是(). G90 G01 G43Z-50H01 F100（H01补偿值—2。

00mm ）A ．48mm;B 。

52mm ；C.50mm 。

5。

一直线的起点坐标在坐标原点，终点坐标为A （x a 、y a )，刀具的坐标为P （x 、y ）。

用逐点比较法对该直线进行插补时的偏差函数是（）。

A.F ＝x ·y －x a ·y a ;B 。

F ＝x a ·y －y a ·x ;C 。

F ＝x a ·x －y a ·y ；D 。

F ＝x a +y a －x －y 6。

加工中心与其他数控机床的主要区别是()。

A 。

有刀库和自动换刀装置;B 。

机床转速高；C 。

机床刚性好；D 。

进刀速度高 7.数控机床的数控装置包括（）.A.光电读带机和输入程序载体;B 。

步进电机和伺服系统C.输入、信息处理和输出单元；D 。

位移、速度传感器和反馈系统 8。

G00的指令移动速度值是（)。

A ．机床参数指定;B 数控程序指定；C 操作面板指定。

9．编程坐标系一般指的是（)A ．机床坐标系；B.工件坐标系;10．下面哪项任务不是数据预处理(预计算）要完成的工作？（）A 、位置控制B 、刀具半径补偿计算C 、刀具长度补偿计算D 、象限及进给方向判断 11.A 步进电机的转速是否通过改变电机的（)而实现。

A.脉冲频率B 。

脉冲速度C 。

通电顺序。

12.程序编制中首件试切的作用是(）。

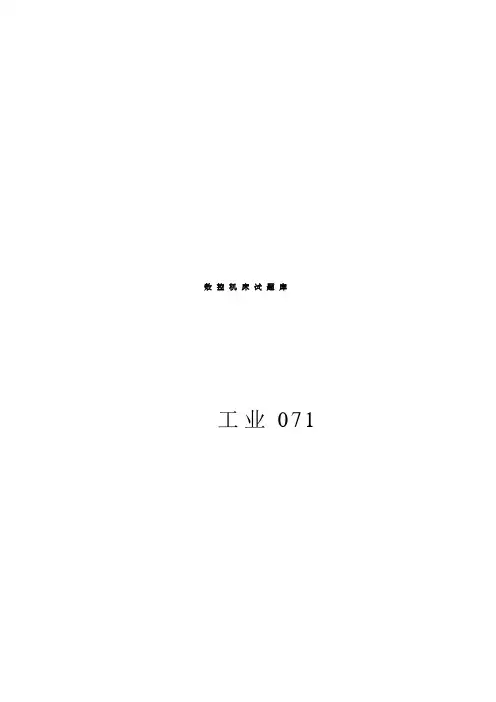

数控机床试题库工业071一、填空1、数控机床坐标系三坐标轴X、Y、Z及其正方向用〔〕判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用〔〕判断。

2、与机床主轴重合或平行的刀具运动坐标轴为〔〕轴，远离工件的刀具运动方向为〔〕。

3、X坐标轴一般是〔〕，与工件安装面〔〕，且垂直Z坐标轴。

4、在数控铣床上加工整圆时，为防止工件外表产生刀痕，刀具从起始点沿圆弧外表的进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧外表的〔〕退出。

5、走刀路线是指加工过程中，〔〕相对于工件的运动轨迹和方向。

6、机床接通电源后的回零操作是使刀具或工作台退离到〔〕。

7、数控机床按控制系统功能特点分类分为：〔〕、〔〕和〔〕。

8、对刀点既是程序的〔〕，也是程序的〔〕。

为了提高零件的加工精度，对刀点应尽量选在零件的〔〕基准或工艺基准上。

9、刀位点是刀具上的一点，车刀刀尖带圆弧时刀位点是〔〕，球头铣刀刀位点为〔〕。

10、数控车床的混合编程是指〔〕。

11、编程时可将重复出现的程序编成〔〕，使用时可以由〔〕屡次重复调用。

12、在返回动作中，用G98指定刀具返回〔〕；用G99指定刀具返回〔〕。

二、选择填空1、在数控铣床上的XY平面内加工曲线外形工件，应选择指令。

7；8；9；2、闭环进给伺服系统与半闭环进给伺服系统主要区别在于。

A.位置控制器；B.检测单元；C.伺服单元；D.控制对象3、G00的指令移动速度值是。

A.机床参数指定；B.数控程序指定；C.操作面板指定；D.手动操纵指定4、圆弧插补段程序中，假设采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当时，用-Ｒ表示圆弧半径。

Ａ.圆弧小于或等于180°；Ｂ.圆弧大于或等于180°；Ｃ.圆弧小于180°；Ｄ.圆弧大于180°5、闭环控制系统的位置检测装置装在 。

Ａ.传动丝杠上；Ｂ.伺服电动机轴上；Ｃ.机床移动部件上；Ｄ.数控装置中6、设置零点偏置〔G54-G59〕是从 输入。

一、填空题（每空1分，共30分）1、数控机床组成包括CNC数控系统和机床主体两大部分。

2、数控机床的类型按加工功能分为金属切削类、金属成型类、特种加工类和其他等几种类型。

3、所谓数控编程，一般指包括零件图样分析、工艺分析与设计、图形数学处理、编写并输入程序清单、程序校验的全部工作。

4、工艺指令包括准备功能指令（G指令）和辅助功能指令（M指令）两部分。

5、选择对刀点的原则：①在机床上容易找正，在加工中容易检查；②编程时便于数值计算；③对刀误差小。

6、数控铣床类型通常分为立式、卧式、立卧两用三种类型。

7、数控铣床开机步骤包括以下过程：①打开机床电源开关；②打开电脑；③进入C:\HCNC\N.bat8、数控铣床程序模拟运行步骤包括以下过程：①工作方式选择开关在“自动”位置；②按下主菜单“自动加工”；③按下“选择程序”；④在对话框找到相关程序；⑤按下“机床锁住”键，按下“循环启动”键9、G30 指令的功能是返回第二参考点。

10、电加工是利用电极间隙脉冲放电产生局部瞬间高温，对金属材料进行蚀除的一种加工方法。

11、数控电火花线切割机床的类型分为快走丝、慢走丝两种。

二、选择填空（每小题1.5分，共12分）1、在数控加工程序中，用各种指令描述工艺过程中的各种操作和运动特性。

a) F、S b) G、M c) T、P2、G91状态下，程序段中的尺寸数字为。

a) 半径值b) 绝对坐标值c) 增量坐标值3、使刀具以点控制方式，从刀具所在点快速移动到目标点，而移动速度与程序段中的进给速度无关。

a) G00 b) G01 c) G284、在华中数控系统中，调用子程序指令是。

a) M08 b) M99 c) M985、数控机床的控制核心是。

a) 数控系统b) 专用软件c)CPU6、FMS是指。

a）直接数控系统；b）自动化工厂；c）柔性制造系统；d）计算机集成制造系统。

7、编排数控加工工序时，为了提高精度，可采用。

a)精密专用夹具； b）一次装夹多工序集中；c)流水线作业法； d）工序分散加法。

数控机床技术测试试卷A卷＜附答案）一、填空题＜每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z 方向上的脉冲当量的11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<)7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<)8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<)9、M08指令功能在程序段运动结束后开始。

一．填空题（每题4分，共36分）1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和的原始数据及其指令，通过相应的插补运算。

按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。

2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。

3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。

步进电机的步距角是指。

对于三相步进电机，当以双相通电方式，齿数为40时。

此时步距角α＝。

4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。

因此，现代数控机床常采用作为主运动的动力源。

5．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。

6．通常把数控车床的床身导轨倾斜布置，可改善其和。

提高机床的静刚度。

7．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。

8．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。

9．刀具半径补偿是指。

左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。

二．简答题（每题6分，共18分）1．何谓二轴半坐标数控机床？2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？3．简述数控车床采用钢板焊接床身的原因。

三．计算题（10分）若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插补计算，并绘出插补轨迹图。

四．论述题（每题9分，共36分）1．试推导下图内的脉冲当量δ与步距角α的关系式，假设已知各齿轮齿数和丝杠的导程。

由于脉冲当量是规定的，步进电机一经选定后，其步距角也是一定的，试回答如何满足脉冲当量与步距角中间的关系？2．试讨论利用光栅的摩尔条纹特点如何来检测机床移动部件的位移、移动方向和移动的速度？3．试分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点。

数控技术考证试题及答案一、选择题1. 数控机床的数控系统通常由哪三个部分组成？A. 伺服系统、控制系统、驱动系统B. 伺服系统、控制系统、测量系统C. 伺服系统、控制系统、输入/输出系统D. 控制系统、驱动系统、输入/输出系统答案：C2. 下列哪个不是数控编程中常用的编程代码？A. G00B. M05C. T01D. S01答案：B二、填空题1. 数控机床的坐标系中，X轴通常表示_______方向，Y轴表示_______方向。

答案：水平，垂直2. 数控编程中，G代码用于_______，M代码用于_______。

答案：控制机床的运动，控制机床的辅助功能三、判断题1. 数控机床的精度只与机床本身的制造精度有关。

（）答案：错误2. 数控编程中的绝对编程方式是指工件坐标系的原点固定不变。

（）答案：正确四、简答题1. 简述数控机床的维护要点。

答案：数控机床的维护要点包括定期清洁、润滑、检查电气连接、校准机床精度等。

2. 描述数控编程中的循环指令的作用及其优点。

答案：循环指令用于重复执行一系列相同的加工动作，其优点包括提高编程效率、减少编程时间、确保加工过程的一致性。

五、计算题1. 已知数控机床的X轴和Y轴的最大移动速度分别为20m/min和15m/min，计算当两轴同时以最大速度移动时，机床的对角线移动速度。

答案：根据勾股定理，对角线速度 \( V = \sqrt{20^2 + 15^2} \) m/min ≈ 25m/min。

六、操作题1. 根据给定的工件图纸，编写一段数控程序来加工工件的外圆。

答案：[此处应根据具体的工件图纸编写相应的数控程序代码]七、案例分析题1. 分析数控机床在加工过程中出现振动的原因，并提出解决方案。

答案：振动的原因可能包括刀具不匹配、切削参数不当、机床刚性不足等。

解决方案包括选择合适的刀具、调整切削参数、增强机床刚性等。

八、论述题1. 论述数控技术在现代制造业中的重要性及其发展趋势。

数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。

A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。

A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。

A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。

A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。

A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。

A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。

A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。

A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。

A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。

A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。

12. 数控编程中的循环指令可以简化___________的编程工作。

13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。

14. 数控机床的加工程序中，___________指令用于暂停机床的运动。

15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。

16. 数控机床的刚性主要取决于___________和___________。

数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。

答案：工件坐标系的选择。

2. 在数控编程中，数控系统根据刀具直径自动生成_______码。

答案：刀具半径补偿。

3. 数控机床的主轴转速通常用_______来表示。

答案：r/min。

4. 用于在数控机床上进行圆弧插补的编程指令是_______。

答案：G02和G03。

5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。

答案：工件的固定点。

（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。

答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。

而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。

2. 数控机床的刀具半径补偿有何作用？请举例说明。

答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。

通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。

一、填空题（每空1分，共22分）1、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类?? ，而顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用?? （5）DNC ???? 或（6）???通信输入??? 程序输入方式。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加工过程中便于检查??? 、（8）????引起的加工误差小???????????? 。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（9）?立方氮化硼刀具???? 和（10）?金刚石刀具???????????? 等。

6、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（11）不用成形电极??和（12）??????加工效率高（比电火花成形机床操作更方便?????????。

7、衡量数控机床可靠性的指标有（13）MTBF ?? 和（14）A? 。

8、数控机床的维修包含（15）??日常性维护与保养和（16）??故障维修????? 两方面内容。

9、数控机床的安装调试工作有（17）?准备工作、（18配合工作???和?? （19）组织工作等。

10、数控程序的代码标准常用的有（20）ISO 和（21）EIA 两种，其中应用广泛的为（22）ISO 代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题2分，共16分）1、在数控加工工序卡中，应包括（????? ）等内容。

A．编程原点与对刀点?????????? B．编程简要说明C．工艺过程安排?????????????? D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（???? ）。

A．增加刀具引入距离?????????? B．不需要刀具引入/引出距离C．增加螺纹长度?????????????? D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（????????? ）。

（数控加工）数控技术试题及答案数控技术试卷壹、填空题(每空2分，共30分)1.数控机床的基本组成包括___________、____________、___________、__________、加工程序及机床本体。

C系统中常用的插补方法中，脉冲插补法适用于以_________电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)壹般用于_________和_________电机作为驱动元件的数控系统。

3.直流主轴电动机的控制系统可分为俩部分：_________控制部分和_________控制部分。

4.进给伺服系统若仅采用比例型位置控制，跟随误差是_________完全消除的。

5.目前应用的插补算法分为俩类,壹类为__________,另壹类为__________.6.FMC代表__________________，FMS代表__________________，CIMS代二、单项选择题(在每小题的四个备选答案中，选出壹个正确答案，且将正确答案的序号填在题干的括号内。

每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件和刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。

A.刀具固定不动，工件移动B.工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D.由机床说明书说明2.()是无法用准备功能字G来规定或指定的。

A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是()A.X轴B.Y轴C.Z轴D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（）A机床原点B编程原点C加工原点D刀具原点5.下列刀具中，（）的刀位点是刀头底面的中心。

A.车刀B.镗刀C.立铣刀D.球头铣刀6.滚珠丝杠副的设计计算和验算，壹般不包括()方面。

A.强度B.刚度C.稳定性D.抗振性7.光栅利用()，使得它能测得比栅距仍小的位移量。

一、填空题（每空1分，共22分）1、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，而顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用（5）DNC或（6）通信输入程序输入方式。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加工过程中便于检查、（8）引起的加工误差小。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（9）立方氮化硼刀具和（10）金刚石刀具等。

6、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（11）不用成形电极和（12）加工效率高（比电火花成形机床操作更方便。

7、衡量数控机床可靠性的指标有（13）MTBF和（14）A。

8、数控机床的维修包含（15）日常性维护与保养和（16）故障维修两方面内容。

9、数控机床的安装调试工作有（17）准备工作、（18配合工作和（19）组织工作等。

10、数控程序的代码标准常用的有（20）ISO和（21）EIA两种，其中应用广泛的为（22）ISO代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题2分，共16分）1、在数控加工工序卡中，应包括（）等内容。

A．编程原点与对刀点B．编程简要说明C．工艺过程安排D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加刀具引入距离B．不需要刀具引入/引出距离C．增加螺纹长度D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（）。

A．单段B．手动C．步进D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件，一般选用（）。

A．立式MCB．卧式MCC．普通数控铣床5、对于中大型加工中心，其换刀方式一般采用（）。

A．机械手换刀B．刀库换刀6、对于卧式加工中心的换刀点，一般规定在机床的（）。

数控技术期末试题（附答案）一、填空题（30×1分）1．伺服系统由和组成。

2．数控机床按控制运动的方式可分为、、。

3．数控技术中常用的插补算法有和插补法两类。

4．刀具补偿分为补偿，补偿。

5．程序编制可分为手工编程和。

6．数控设备主要由、、和受控设备组成。

7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。

8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。

9．常用的位置检测装置有：、、等。

10．伺服系统的作用是。

11．影响电火化成形加工精度的主要因素：、、等。

12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。

13．电火化线切割加工时，常用的工作液主要有：、。

14．插补是指：。

15．数控车削中的指令G71格式为：。

二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。

试用逐点比较插补法，写出插补节拍并绘出插补轨迹。

五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。

试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。

%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N006 G02X10.Y25.R10.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。

数控技术考试试题一、填空题1、数控机床按控制运动的方式可分为_____、＿____和_____。

2、数控系统由_____、＿____、＿____、＿____和_____组成。

3、数控机床坐标系采用的是_____坐标系，其正方向的规定是：＿____。

4、数控编程中，刀具半径补偿指令有_____和_____，刀具长度补偿指令有_____。

5、数控车床的编程原点一般选在_____，数控铣床的编程原点一般选在_____。

二、选择题1、闭环控制系统的位置检测装置装在（）A 电机轴端B 丝杠轴端C 机床移动部件上D 数控装置中2、下列哪种数控系统没有检测装置（）A 开环数控系统B 半闭环数控系统C 闭环数控系统D 以上都不是3、数控机床的核心是（）A 数控系统B 伺服系统C 机床本体D 检测装置4、用于指令动作方式的准备功能的指令代码是（）A F 代码B G 代码C T 代码D M 代码5、辅助功能中表示无条件程序暂停的指令是（）A M00B M01C M02D M30三、判断题1、数控车床只有两个坐标轴，即 X 轴和 Z 轴。

（）2、数控铣床的默认加工平面是 XY 平面。

（）3、刀具半径补偿建立和取消的程序段中，只能用 G01 和 G00 指令，不能用 G02 和 G03 指令。

（）4、数控加工程序的顺序号必须按递增或递减的顺序排列。

（）5、数控铣床中，G41 为刀具半径左补偿，G42 为刀具半径右补偿。

（）四、简答题1、简述数控机床的工作原理。

2、什么是数控编程？数控编程的方法有哪些？3、简述 G00 与 G01 指令的区别。

4、数控加工工艺分析的主要内容有哪些？五、编程题1、用直径为20mm 的立铣刀，在数控铣床上加工如图所示的零件，毛坯尺寸为 100mm×100mm×30mm，深度为 10mm。

请编写加工程序。

（零件图）2、用数控车床加工如图所示的轴类零件，毛坯直径为 50mm，长度为 150mm。

1、数控机床自动编程有两种：软件编程和软件编程。

[APT、CAM]2、使用作位置检测装置的半闭环进给系统，一方面用它作实际位移反馈信号，另一方面作测速信号。

[旋转变压器]3、在数控编程时，是按照______来进行编程，而不需按照刀具的在机床中的具体位置。

[工件原点]4、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。

[刀架转位、刀架定位、夹紧刀架]5、按照伺服系统类型，可将数控机床的控制系统分为、和。

[开环、半闭环、闭环]6、数控机床有着不同的运动方式，编写程序时，我们总是一律假定并规定为正。

[工件不动刀具运动、刀具远离工件的方向]7、普通数控铣床程序与加工中心编程的主要区别于。

[换刀程序]8、数控机床是由、、、、组成的。

[数控程序、计算机、外部设备、输入/出通道、操作面板]9、按所用的进给伺服系统的不同数控机床可为、、。

[开环、半闭环、闭环]10、NC机床的含义是数控机床，CNC是_ FMS是CIMS是。

[计算机数控机床、柔性制造系统、计算机集成制造系统]11、数控机床程序编制可分为、。

[手工编程、自动编程]12、脉冲编码器是一种位置检测元件，按照编码方式，可分为和两种。

[光学式、增量式、绝对式]13、一个零件加工的程序是由遵循一定结构、句法和格式规则的若干个组成的，而每个是由若干个组成的。

[程序段、程序段、指令字]14、圆弧插补加工时，通常把与时钟走向一致的圆弧叫使用_______指令，反之使用_______指令。

[G02、G03]15、对步进电机施加一个电脉冲信号，步进电机就回转一个固定的角度，这个角度叫做______，电机的总角位移和输入脉冲的_______成正比，而电机的转速则正比于输入脉冲的______。

[步距角、数量、频率]16、插补是指。

[将工件轮廓的形状描述出来，边根据计算结果向各坐标发出进给指令]插补的任务：跟据进给速度的要求，完成在轮廓起点与终点之间的中间点的坐标值的计算。

可编辑修改精选全文完整版数控机床操作相关试题和答案一、单项选择题（本大题共10小题，每小题4分，共40分）1．采用数控加工的零件应该是（C）。

A．大批量B．形状简单，大批量C．精密，小批量2．（ C ）是数控机床上的一个固定基准点，一般位于各轴正向极限。

A．刀具参考点B．工件零点C．机床参考点3．数控机床是在（B）诞生的A．日本 B.美国C。

英国D。

德国4．数控铣床默认的平面是（ A ）A．XY平面B、YZ平面C、XZ平面5．用于机床开关指令的辅助功能的指令代码是（C）。

A、F代码B、S 代码C、M代码6．G00指令移动速度值是（ B ）。

A．数控程序指定B．机床参数指定C．操作面板指定7．（ C ）指令使主轴启动反转。

A．M03 B．M01 C．M048．数控机床主轴以800转/分转速正转时，其指令应是（ A ）。

A．M03 S800 B．M04 S800 C．M05 S8009．数控机床的核心是（B）A．伺服系统B。

数控系统C。

反馈系统D。

传动系统10．脉冲当量是数控机床运动轴移动的最小单位，广州数控980TD系统最小的移动脉冲当量是（A）|A．0．001mm B。

0。

01 mm C。

0。

1 mm D. 1 mm二、判断题：在对的（）对打上√，错的（）打上×。

（每小题3分，共30分）1．数控机床编程中绝对值和增量值编程不能放在同一程序段中。

（×）2．同组指令可以编制在同一程序段内。

（×）3．G代码可以分为模态G代码和非模态G代码。

（√）4．在数控车床加工过程中，车螺纹时可以随时调整主轴速度和进给速度。

（×）5．数控机床的初始状态指数控机床通电后具有的状态，也称为数控系统内部默认的状态。

（√）6．常用的位移机构有步进电机、直流伺服电机、交流伺服电机。

（√）7．一个主程序中只能有一个子程序。

（×）8．不同结构布局的数控机床有不同的运动方式，但无论何种形式，编程时都认为刀具相对于工件运动。

数控技术练习题一、填空题1.数控加工中心是具有自动刀具交换装置并能进行多种工序加工的数控机床。

2.NC机床是用数控技术实现加工控制的机床，或者说装备了数控系统的机床,是一种柔性的、高效能的自动化机床。

3、数控机床一般是由数控装置、伺服系统、机床本体和检测反馈装置组成，其中数控装置是数控机床的核心，伺服系统是数控系统的执行部分。

4.数控机床是由程序载体、数控装置、伺服驱动装置、机床本体和其它辅助装置共同组成的。

3. 数控装置是数控机床的核心，主要由输入、处理、和输出三个基本部分构成。

4.驱动装置由主轴驱动单元、进给驱动单元和主轴伺服电动机、进给伺服电动机组成。

5、数控系统的插补精度是以脉冲当量的数值来衡量的。

6.柔性制造系统是制造模块的主体，主要包括：零件的数控加工、生产调度、刀具管理、质量检测和控制、装配、物料储运等。

7.切削用量主要包括以下数据：主轴转速、进给速度、背吃刀量等。

8.程序送入数控机床后，还需要经过试运行和试加工两步检验后，才能进行正式加工。

9.一个完整的程序由程序号、程序的内容和程序结束三部分组成。

10.对于数控机床的进给指令F100表示进给速度为 100mm/min 对于回转轴的进给指令F12表示每分钟进给速度为 12011.对于刀具功能字T指令，T0102中的 01 表示刀号、02表示刀补号。

12.在数控机床上加工零件时，刀具相对于工件运动的起点称之为起刀点、对刀点或程序起点。

13. 数控机床加工过程中需要换刀时，刀架转位换刀时的位置称之为：换刀点。

14. 在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

15. 在圆弧插补指令中， G02 为顺时针圆弧插补指令， G03 为逆时针圆弧插补指令。

16.主轴控制指令中 M03 指令为控制主轴顺时针方向转动的指令、 M04 指令为控制主轴逆时针方向转动的指令、M05 指令为控制主轴停止转动的指令。

17.自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以数控语言为基础的自动编程方法和以计算机绘图为基础的自动编程方法。
