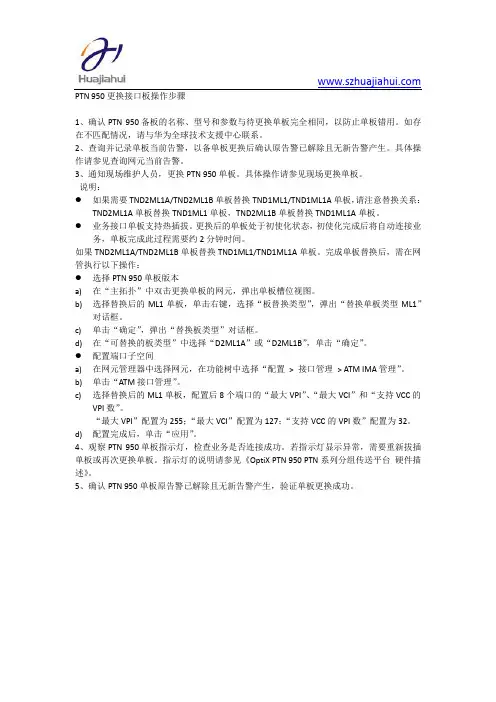

1、确认PTN 950备板的名称、型号和参数与待更换单板完全相同，以防止单板错用。
如存在不匹配情况，请与华为全球技术支援中心联系。
2、查询并记录单板当前告警，以备单板更换后确认原告警已解除且无新告警产生。
具体操作请参见查询网元当前告警。
3、通知现场维护人员，更换PTN 950单板。
具体操作请参见现场更换单板。
说明：●如果需要TND2ML1A/TND2ML1B单板替换TND1ML1/TND1ML1A单板，请注意替换关系：TND2ML1A单板替换TND1ML1单板，TND2ML1B单板替换TND1ML1A单板。
●业务接口单板支持热插拔。
更换后的单板处于初使化状态，初使化完成后将自动连接业务，单板完成此过程需要约2分钟时间。
如果TND2ML1A/TND2ML1B单板替换TND1ML1/TND1ML1A单板。
完成单板替换后，需在网管执行以下操作：●选择PTN 950单板版本a)在“主拓扑”中双击更换单板的网元，弹出单板槽位视图。
b)选择替换后的ML1单板，单击右键，选择“板替换类型”，弹出“替换单板类型ML1”对话框。
c)单击“确定”，弹出“替换板类型”对话框。
d)在“可替换的板类型”中选择“D2ML1A”或“D2ML1B”，单击“确定”。
●配置端口子空间a)在网元管理器中选择网元，在功能树中选择“配置> 接口管理> ATM IMA管理”。
b)单击“ATM接口管理”。
c)选择替换后的ML1单板，配置后8个端口的“最大VPI”、“最大VCI”和“支持VCC的VPI数”。
“最大VPI”配置为255；“最大VCI”配置为127；“支持VCC的VPI数”配置为32。
d)配置完成后，单击“应用”。
4、观察PTN 950单板指示灯，检查业务是否连接成功。
若指示灯显示异常，需要重新拔插单板或再次更换单板。
指示灯的说明请参见《OptiX PTN 950 PTN系列分组传送平台硬件描述》。
5、确认PTN 950单板原告警已解除且无新告警产生，验证单板更换成功。

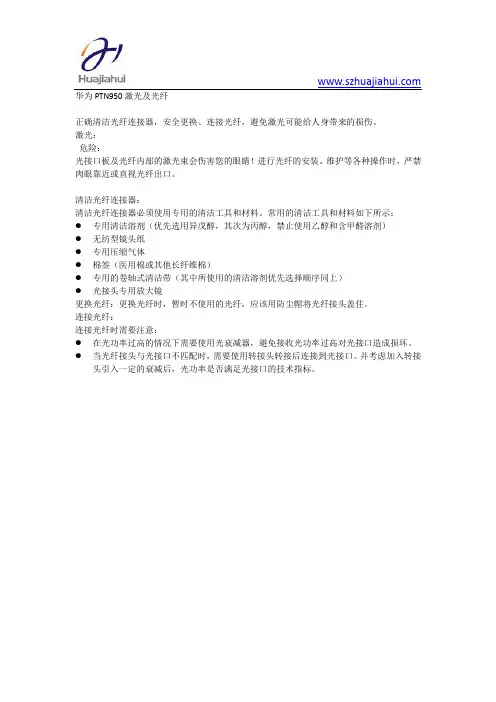

正确清洁光纤连接器，安全更换、连接光纤，避免激光可能给人身带来的损伤。
激光：
危险：
光接口板及光纤内部的激光束会伤害您的眼睛！进行光纤的安装、维护等各种操作时，严禁肉眼靠近或直视光纤出口。
清洁光纤连接器：
清洁光纤连接器必须使用专用的清洁工具和材料。
常用的清洁工具和材料如下所示：
●专用清洁溶剂（优先选用异戊醇，其次为丙醇，禁止使用乙醇和含甲醛溶剂）
●无纺型镜头纸
●专用压缩气体
●棉签（医用棉或其他长纤维棉）
●专用的卷轴式清洁带（其中所使用的清洁溶剂优先选择顺序同上）
●光接头专用放大镜
更换光纤：更换光纤时，暂时不使用的光纤，应该用防尘帽将光纤接头盖住。
连接光纤：
连接光纤时需要注意：
●在光功率过高的情况下需要使用光衰减器，避免接收光功率过高对光接口造成损坏。
●当光纤接头与光接口不匹配时，需要使用转接头转接后连接到光接口。
并考虑加入转接
头引入一定的衰减后，光功率是否满足光接口的技术指标。

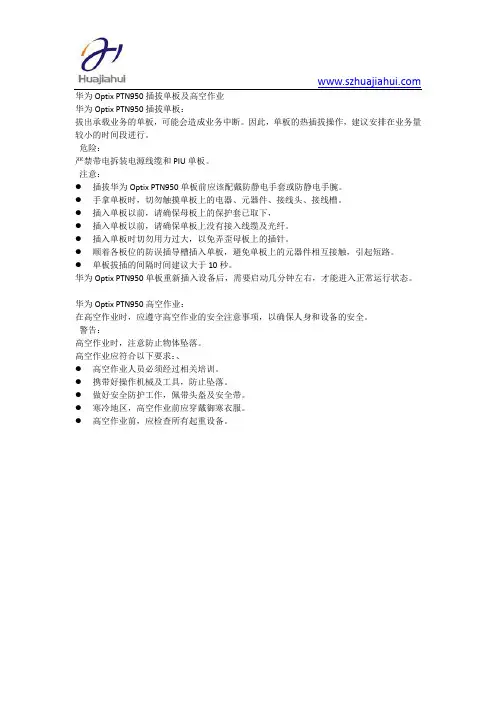

华为Optix PTN950插拔单板：
拔出承载业务的单板，可能会造成业务中断。
因此，单板的热插拔操作，建议安排在业务量较小的时间段进行。
危险：
严禁带电拆装电源线缆和PIU单板。
注意：
●插拔华为Optix PTN950单板前应该配戴防静电手套或防静电手腕。
●手拿单板时，切勿触摸单板上的电器、元器件、接线头、接线槽。
●插入单板以前，请确保母板上的保护套已取下，
●插入单板以前，请确保单板上没有接入线缆及光纤。
●插入单板时切勿用力过大，以免弄歪母板上的插针。
●顺着各板位的防误插导槽插入单板，避免单板上的元器件相互接触，引起短路。
●单板拔插的间隔时间建议大于10秒。
华为Optix PTN950单板重新插入设备后，需要启动几分钟左右，才能进入正常运行状态。
华为Optix PTN950高空作业：
在高空作业时，应遵守高空作业的安全注意事项，以确保人身和设备的安全。
警告：
高空作业时，注意防止物体坠落。
高空作业应符合以下要求：、
●高空作业人员必须经过相关培训。
●携带好操作机械及工具，防止坠落。
●做好安全防护工作，佩带头盔及安全带。
●寒冷地区，高空作业前应穿戴御寒衣服。
●高空作业前，应检查所有起重设备。
