iconn焊线机报警及处理方法一、iconn焊线机报警概述iconn焊线机是一种高端的自动化设备，用于生产电子产品的组装和生产。
在使用过程中，可能会出现各种不同的报警信息，这些报警信息可能会影响到设备的正常工作。
因此，在使用iconn焊线机时，我们需要了解各种报警信息以及相应的处理方法。
二、iconn焊线机常见报警信息及处理方法1. 焊接头温度过高报警当焊接头温度超过设定范围时，iconn焊线机会发出温度过高的报警信息。
此时需要检查设备是否正常工作，如果存在异常情况，则需要停止设备并进行排查处理。
2. 焊接头温度过低报警当焊接头温度低于设定范围时，iconn焊线机会发出温度过低的报警信息。
此时需要检查设备是否正常工作，并确保焊接头达到正常温度。
3. 焊接电流异常报警当焊接电流超出预期范围时，iconn焊线机会发出电流异常的报警信息。
此时需要检查设备是否正常工作，并确保电流处于正常范围内。
4. 焊接速度异常报警当焊接速度超出预期范围时，iconn焊线机会发出速度异常的报警信息。
此时需要检查设备是否正常工作，并确保焊接速度处于正常范围内。
5. 焊接头损坏报警当焊接头损坏或磨损严重时，iconn焊线机会发出焊接头损坏的报警信息。
此时需要更换焊接头，并确保设备正常工作。
6. 传送带异常报警当传送带运行异常或存在堵塞等情况时，iconn焊线机会发出传送带异常的报警信息。
此时需要检查传送带是否正常运行，并进行相应的维护和修理。
7. 系统故障报警当iconn焊线机存在系统故障或设备出现异常情况时，系统会发出系统故障的报警信息。
此时需要停止设备并进行排查处理。
三、iconn焊线机的日常维护和保养除了及时处理各种报警信息外，我们还需要对iconn焊线机进行日常维护和保养，以确保设备长期稳定运行。
1. 定期清洁设备表面及内部零部件。
2. 定期检查设备的传送带、焊接头、电源等部件是否存在磨损或损坏，及时更换维修。
3. 定期检查设备的电源、气源等配件是否正常工作，确保设备正常供电。
iconn焊线机报警及处理方法简介iconn焊线机是一种用于电子设备制造的自动化设备。
在使用过程中，由于各种原因可能会发生报警现象，本文将详细介绍iconn焊线机的报警类型及相应的处理方法。
报警类型及处理方法1. 报警1：机器过热•报警原因：焊线机工作时，由于高温环境和长时间使用，机器内部温度升高，超过安全范围时会报警。
•处理方法：–停机待机：立即停止机器工作，关闭电源，确保机器不再继续加热。
–检查冷却系统：检查冷却系统是否正常运行，如水冷系统、风扇等是否有异常。
–清洁机器：将焊线机表面清洁干净，确保散热良好。
–增强通风：如果周围环境温度高，可以增加通风设备，将热量及时排出。
2. 报警2：电源异常•报警原因：焊线机所需的电源电压不稳定或超过额定电压范围时，会引发电源异常报警。
•处理方法：–检查电源：检查电源线是否正常连接，确保电源线没有断裂或烧毁等现象。
–检测电压：使用电压测试仪检测电源电压是否符合标准要求，如果电压不稳定，可以考虑使用稳压器或更换稳定的供电设备。
–联系维修人员：如果报警依然存在，可能是焊线机的电源模块出现故障，需要联系专业维修人员进行处理。
3. 报警3：松动或破裂的焊针•报警原因：焊针在使用过程中，由于振动或过度使用，可能会出现松动或破裂的情况。
•处理方法：–检查焊针：停止机器工作，检查焊针是否松动或破裂。
–更换焊针：如果焊针松动或破裂，需要立即更换新的焊针，并确保安装正确。
–调整焊针固定装置：检查焊针固定装置是否紧固，如有松动，需要进行调整和紧固，确保焊针固定牢固。
4. 报警4：线材不足•报警原因：焊线机在焊接过程中，如果线材不足，会导致无法正常工作。
•处理方法：–添加线材：及时添加足够的线材，确保焊线机能够正常运行。
–检查线材供应系统：检查线材供应系统是否正常，确保线材供给顺畅。
–调整线材供给速度：如果经常出现线材不足报警，可以适当调整线材供给速度，以满足工作需求。
5. 报警5：机器运行异常•报警原因：焊线机在工作过程中，可能由于各种原因导致机器运行异常，例如传感器故障、机械结构异常等。

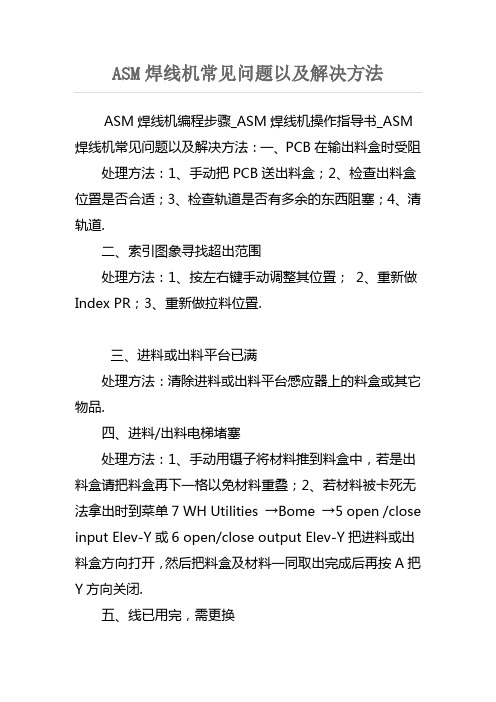

ASM焊线机常见问题以及解决方法
ASM焊线机编程步骤_ASM焊线机操作指导书_ASM 焊线机常见问题以及解决方法：一、PCB在输出料盒时受阻处理方法：1、手动把PCB送出料盒；2、检查出料盒位置是否合适；3、检查轨道是否有多余的东西阻塞；4、清轨道.
二、索引图象寻找超出范围
处理方法：1、按左右键手动调整其位置；2、重新做Index PR；3、重新做拉料位置.
三、进料或出料平台已满
处理方法：清除进料或出料平台感应器上的料盒或其它物品.
四、进料/出料电梯堵塞
处理方法：1、手动用镊子将材料推到料盒中，若是出料盒请把料盒再下一格以免材料重叠；2、若材料被卡死无法拿出时到菜单7 WH Utilities →Bome →5 open /close input Elev-Y或6 open/close output Elev-Y把进料或出料盒方向打开，然后把料盒及材料一同取出完成后再按A把Y方向关闭.
五、线已用完，需更换
处理方法：1、换金线；2、检查Wire End Search的灵敏度.。
电焊机的常见故障及处理技巧电焊机作为一种常见的焊接设备，在工业生产和家庭维修中有着广泛的应用。
然而，由于使用频繁以及维护不当，电焊机在使用过程中常会出现一些故障。
本文将介绍电焊机的常见故障，并提供相应的处理技巧，以便用户在遇到问题时能够迅速解决。
一、电源接触不良电焊机的电源接触不良是一种常见的故障，可能会导致焊条无法点亮或者焊接电弧不稳定。
处理这类问题的关键是检查电源接头是否松动或者氧化。
如果遇到松动的接头，只需重新插入或者拧紧即可。
若接头氧化，可使用砂纸擦拭使其清洁，然后再重新插入。
二、焊条粘在工件上在焊接过程中，有时焊条可能会粘在工件上，造成焊接效果不理想。
出现这种情况的原因可能是焊接温度过高或者焊接速度不匀称。
解决该问题的方法是调整焊接温度或者焊接速度。
若焊接温度过高，可适当降低电焊机的电流输出；若焊接速度不匀称，可尝试调整焊接速度使其均匀。
三、焊接电弧不稳定焊接电弧的稳定性是保证焊接质量的关键。
焊接电弧不稳定可能是由于电焊机电源输入电压过高或者设置不当引起的。
针对这一问题，首先需要检查电源输入电压是否正常，若过高，则需要调整输入电压至合适范围内。
其次，检查电焊机的设置情况，确保焊接电流和电弧稳定器的调节符合焊接需要。
四、电焊机发生过热电焊机在长时间使用后可能会出现过热的情况。
过热可能导致电焊机自动停机，影响工作效率。
要解决这个问题，需要检查电焊机散热系统是否正常，清理电焊机的风扇和散热片，确保通风良好。
同时，缩短使用时间，给电焊机充分休息，以减少过热的可能性。
五、线路断开或者短路线路断开或者短路是使用电焊机时常见的问题，常常会导致电焊机无法正常工作或者发生异常。
对于线路断开，需要检查焊接电缆是否损坏，如有必要，更换或修复电缆。
对于线路短路，通常是由于焊接电缆的绝缘层破损导致的，可以使用绝缘胶带修复或者更换绝缘层。
总结：电焊机的常见故障及处理技巧可以分为电源接触不良、焊条粘在工件上、焊接电弧不稳定、电焊机过热以及线路断开或者短路等问题。
焊线机（超声金线）操作流程及异常情况处理一、原理：将电能转化为机械能二、参数设定（开机状态下操作）金线线芯的大小与时间：线径为1.0mil的芯线时间3～5格适中，线径为0.8和0.9mil的线芯时间为2～3.5格适中（一般将时间调至3.5格适用于三种不同线径的操作要求）原始数据（厂家调整的数据）：注：目前操作时上表中的数据只有功率值改为38储存：参数设置完成后按两下储存键，在按一下主操作盒上的白色按钮，才能储存完成（在按白色按钮之前不能按复位键和关闭电源，否则保存不成功）焊点：一焊：有麻点弧形：光滑二焊：形状成鱼尾形（如果成金属光泽则说明功率偏大或焊点不牢固）三、焊接四要素1.时间：范围10～40（目前调整至3.5格）2.功率：范围10～40（时间和功率调大小时先都调到25，然后在25上下调）3.压力：一压：1格（目前调整至2.5格）；二压：3格（目前调整至3.5格）4.温度：温度定位80℃左右（目前定在65℃左右）。
机械温度的可设定范围在0～400℃，设置后温度波动在±10℃左右，工作状态不能调整温度，以设定状态的温度为准四、调整面板：单；禁止；高度五、操作步骤1.打开电源开关（不能带电操作，尤其是拔线夹和上线夹的时候，带电操作有可能会烧坏温控器,应先将电源关闭后再操作）2.复位：按复位键3.清零线夹开关（主操作盒上的红色按钮）+复位键（线夹开关按住不放的同时按下复位键，然后同时放手），再按一下白色键（主操作键）4.检测高度（又称寻高）与调整检测高度：瓷嘴和打火板在晶圆片的上方，瓷嘴的底端与晶圆片的距离大约1厘米；调整：打火板与瓷嘴的垂直间距为0.3～0.5毫米，瓷嘴的底端与打火板的尖端上下距离为0.2毫米（调节刀片与瓷嘴调整时反方向，即调节刀片向上，瓷嘴向下），瓷嘴螺丝处呈平行5.穿线从上往下将线从相应位置穿至线夹处，按一下线夹开关，用焊线机厂家配的镊子夹住传入瓷嘴，直至瓷嘴底端可以看到线露出来（线夹开关从打开到闭合的时间为10S，穿线最好在才时间段内完成，不然还要再按线夹开关），看到露出来的线芯后按手动按钮手动打火。
电焊机的常见故障及处理技巧一、过热导致电焊机停止工作电焊机在工作过程中，由于长时间不间断工作或者环境温度过高等原因，可能导致电焊机过热而停止工作。
这时应及时关闭电焊机的电源开关，让电焊机自然冷却一段时间后再次启动。
二、电焊机输出电流不稳定电焊机输出电流不稳定可能是由于电源电压波动大、电焊机内部元件老化或者外部线路接触不良等原因引起的。
处理方法是检查电源线路，确保接触良好；检查电焊机内部元件，如发现老化应及时更换。
三、焊接不牢固或者出现飞溅现象焊接过程中出现焊接不牢固或者飞溅现象，可能是由于焊机设置不当、焊条质量差或者焊接技术不到位等原因引起的。
处理方法是调整焊机参数，更换高质量的焊条，并加强焊接技术的训练。
四、电焊机出现漏电现象电焊机出现漏电现象可能是由于绝缘损坏、接地不良或者线路老化等原因引起的。
处理方法是及时更换损坏的绝缘材料，重新接地，检查线路并及时更换老化的线路。
五、电焊机不能启动或者启动困难电焊机不能启动或者启动困难可能是由于电源故障、电机损坏或者启动电路故障等原因引起的。
处理方法是检查电源是否正常，检查电机是否损坏，排除启动电路故障，并及时更换损坏的零部件。
六、其他常见故障及处理技巧1. 电焊机出现烟雾或者异味，应立即停机检查，避免发生火灾或者触电危险。
2. 定期清洁电焊机内部灰尘及杂物，确保电焊机正常工作。
3. 定期检查电焊机的绝缘性能，防止漏电事故的发生。
4. 避免电焊机受潮或者进水，防止电路短路导致故障。
5. 在使用电焊机时，应配备好相应的个人防护用品，确保人身安全。
总之，电焊机的故障处理需要及时、准确，同时也需要避免在不了解情况下随意拆卸电焊机零部件，以免造成更严重的损坏。
通过合理使用和及时维护，可以延长电焊机的使用寿命，保障工作安全。
焊机维修常见故障及处理方法(一)焊机维修常见故障及处理1. 焊接不稳定•问题描述：焊接过程中，焊接电弧不稳定，容易出现打枪、断弧等情况。
•可能原因及处理方法：–电源不稳定：检查电源线路，保证电源供应稳定。
–接触不良：检查焊枪、地线等连接是否牢固，清洁接点。
–电弧稳定度调整不当：根据焊接材料和工艺要求，适当调整焊接电压、电流等参数。
–电源选用错误：选择适合的电源类型，匹配焊接工艺要求。
2. 电弧无法引弧•问题描述：焊机无法产生稳定的电弧，引弧失败。
•可能原因及处理方法：–功率过低：检查电源输入功率，确保满足焊接需求。
–电极磨损：更换磨损的电极。
–气体流量不足：检查气体流量调节阀，增加气体流量。
3. 焊接质量不达标•问题描述：焊接后产生裂纹、气孔等焊缝质量问题。
•可能原因及处理方法：–接头准备不良：清除焊接接头表面的氧化物、油污等杂质。
–焊接速度过快：适当减慢焊接速度，保证焊接强度。
–选择错误的焊接材料：根据焊接要求选择合适的焊接材料。
–电流过高：降低电流参数，保证合适的熔化深度。
4. 焊接渣滓过多•问题描述：焊接过程中产生大量焊渣，影响工作效率。
•可能原因及处理方法：–渣铲杂质：选择高质量焊接材料，减少渣铲杂质的生成。
–焊接速度过慢：加快焊接速度，减少焊接时间。
–电流过高：降低电流参数，减少热量积聚，减少渣铲杂质的产生。
以上是焊机维修常见故障及处理的一些方法，希望能够对大家在焊接过程中遇到问题时提供一些解决方案。
如果问题无法通过以上方法解决，建议请专业维修人员进行检查和维修。
5. 焊接电流不稳定•问题描述：焊接过程中，焊接电流波动较大，影响焊接质量。
•可能原因及处理方法：–电源供应不稳定：检查电源线路，确保电源供应稳定。
–焊机内部故障：检查焊机内部电路，修复或更换故障部件。
–焊接电路连接松动：检查焊机电路连接，确保连接牢固。
6. 焊接极性切换困难•问题描述：切换焊接极性时，无法正常进行切换。
•可能原因及处理方法：–切换开关故障：检查切换开关，修复或更换故障部件。
ASM焊线机常见问题处理
ASM焊线机设备最常见的问题就是断线、飞线、打不上火、烧不好球、打不上、等问题。
第一步参数设定原因，压力功率太大、一焊点二焊点时间不够、线尾长度不够、线弧不对、打火电流线径设定不匹配、烧球大小不合适、打火高度不合适。
第二步送线系统原因，送线路径污染、送线不顺畅有阻力、吹线气流太大、送线电机或感觉器故障。
第三步瓷嘴原因，瓷嘴与线径不匹配、瓷嘴安装不合格、瓷嘴破损、瓷嘴脏污。
第四步温度原因，温度不够。
第五步压板原因，压板变形、缺口、安装高度不对、压不紧、框架压不平。
第六步来料原因，芯片污染、金线铜线污染、瓷嘴污染、框架污染。
第七步（铜线）保护气原因，气体比例不对、保护气吹安装不对。
