2020一级建造师《市政公用工程管理与实务》考点精讲【考点】模板、支架和拱架的设计、制作、安装与拆除一、模板、支架和拱架的设计与验算（12）结构设计的依据和设计计算书；3）总装图和细部构造图；4）制作、安装的质量及精度要求；5）安装、拆除时的安全技术措施及注意事项；6）材料的性能要求及材料数量表；7）设计说明书和使用说明书。
（3）设计模板、支架和拱架时应按表1K412012进行荷载组合。
设计模板、支架和拱架的荷载组合表表1K412012注：表中代号意思如下：②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；③施工人员及施工材料机具等行走运输或堆放的荷载；④振捣混凝土时的荷载；⑤新浇筑混凝土对侧面模板的压力；⑥倾倒混凝土时产生的水平向冲击荷载；⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；⑧（4（51234）钢模板的面板变形值为1.5mm；5）钢模板的钢楞、柱箍变形值为L—计算跨度，B—柱宽度）。
（61234（9……事件一，为限制超高车辆通行，主线跨线桥和左匝道跨线桥施工期间，在相应的道路上设置车辆通行限高门架，其设置的位置选择在图5-1中所示的A～K的道路横断面处。
事件二，两座跨线桥施工均在跨越道路的位置采用钢管-型钢（贝雷桁架）组合门式支架方案，并采取了安全防护措施。
……（4（94（10（111K420053《2015事件一：……配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图4-1所示。
方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。
三、模板、支架和拱架的拆除（1）模板、支架和拱架拆除应符合下列规定：2出。
整体现浇混凝土模板拆模时所需混凝土强度3（。
常用支架拱架的设计与施工支架和拱架是常用的结构形式，广泛应用于建筑、桥梁、输电线路、管道等工程中。
它们的设计与施工过程需要经过详细的计算与规划，以确保结构的稳定性和安全性。
首先，支架和拱架的设计需要根据具体的工程要求进行。
设计师需要了解工程的荷载情况、构造形式和结构要求，以确定支架或拱架的形式和尺寸。
设计过程中，需要进行静力分析和结构计算，确定结构的强度和稳定性。
同时，还需要考虑材料的选择和制作工艺，以及预留的安装和维护空间。
在进行支架和拱架的施工前，需要制定详细的施工方案和工艺流程。
施工方案应包括组织设计、工期计划、人员配置和施工材料等内容，以确保施工的顺利进行。
工艺流程则是指施工的各个阶段和步骤，包括准备工作、基础施工、支架组装和安装等。
在施工过程中，需要对施工现场进行安全措施的规划和落实，保障工人的人身安全。
在支架和拱架的制作和安装中，关键是工人的技术水平和操作经验。
工人需要具备一定的理论知识和实践技能，能够熟练操作各种工具和设备，确保制作和安装的准确性和质量。
同时，工人还需要具备良好的团队合作精神和沟通能力，以及对施工图纸和技术要求的理解和执行能力。
在支架和拱架的施工过程中，质量控制是非常重要的。
为了确保结构的稳定性和安全性，施工方必须根据设计要求和规范要求，严格按照施工图纸进行施工，做好记录和检验工作。
施工方还需开展质量检查和监督，及时发现和纠正施工中的问题，确保施工质量合格。
最后，完成支架和拱架的施工后，还需要进行验收和保养工作。
施工方需按照工程验收规范进行检查和测试，确保结构的安全和质量达到设计要求。
同时，还需要进行保养和维护，及时修补和更换受损部件，延长结构的使用寿命。
综上所述，常用、支架、拱架的设计与施工是一个复杂而重要的过程。
它涉及到工程的安全和质量保障，需要设计师、施工方和监理方的共同努力。
仅有良好的设计和施工管理，才能确保结构的稳定性和安全性，满足工程的使用要求。
因此，在实际的工程中，我们应该重视支架和拱架的设计和施工，充分发挥其在工程建设中的重要作用。
模板、拱架和支架作业指导书1 范围本指导书工程包括就地浇筑和预制混凝土、钢筋混凝土、预应力混凝土，石料用混凝土预制块砌体所用模板、拱架和支架的设计、制作、安装、拆卸施工等有关作业。
2 材料1.木材木材应符合《公路桥涵钢结构及木结构设计规范》(JTJ 025—86)中的承重结构选材标准，其树种可按本地区实际情况采用，材质不宜低于Ⅲ等材。
2.钢材一般可采用符合《碳素结构钢》(GB/T 700—1988)中的牌号Q235钢标准的钢材。
3.内拉杆或隔块模板中使用钢制内拉杆、钢制或塑料隔块应经项目部批准。
金属拉杆所有配件的设计应保证在其拆除时留下的孔穴尺寸最小，并符合强度和美观的要求。
钢制内拉杆应配合符合其尺寸的硬塑套管使用，并确保模板的拉杆孔位不漏浆、不泌水、模板不变形。
3 模板、拱架和支架的设计1.所有混凝土构件外漏面必须采用钢模板。
对于大面积混凝土，其每块模板的面积应大于1.0m ²。
本工程墩、柱、盖梁、预制梁、护栏及涵洞通道外漏面混凝土工程不允许使用旧钢模板。
预制梁、板底座面板铺设厚度不小于5mm钢板。
2.模板、拱架和支架的设计荷载及其组合，按照表1的规定执行；计算模块、支架和拱架的强度和稳定性时，应考虑作用在其上的风力；设于水中的支架，尚应考虑水流压力、流冰压力和船只漂流物等冲击力荷载。
模块、支架和拱架设计计算的荷载组合表1注：1.表格荷载编号代表:（1）模板、支架和拱架自重；（2）新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力；（3）施工人员和施工材料、机具等行走运输或堆放的荷载；（4）振捣混凝土时产生的荷载；（5）新少筑混凝土对侧面模板的压力；（6）倾倒混凝土产生的水平荷载；（7）其他可能产生的荷载，如雪荷载、冬季保温设施荷载等。
2.模板、支架和拱架的设计，可按《公路桥涵钢结构及木结构设计规范》（JTJ 025—86）的有关规定执行，普通模板荷载计算按《公路桥涵施工技术规范》（JTJ 041—2000）附录D进行。
桥梁上部结构常用的施工技术一、支架施工技术（一）支架、拱架、模板的类型1、支架支架按其构造分为守柱式、梁式和梁柱式支架；按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装的支架等。
（1）立柱式支架。
立柱式支架构造简单，町用于陆地或不通航河道以及桥墩不高的小跨径桥梁施工。
（2）梁式支架。
根据跨径不同，梁可采用工字钢、钢钣梁或钢桁梁。
（3）梁柱式支架。
当桥梁较高、跨径较大或必须在支架下设孔通航或排洪时可用梁柱式支架。
2、拱架拱架按结构分为支柱式，撑架式，扇形，桁式、组合式等；按材料分为木拱架、钢拱架，竹拱架和土牛拱胎。
3、模板施工所用模板，有组合钢模板、木模板、木胶合板、竹胶合板、硬铝模板，塑料模板，各类纤维材料板。
施工时应根据结构物的外观要求选用。
（二）支架、模板制作与安装应注意事项1、构件的连接应尽量紧密，以减小支架变形，使沉降量符合预计值。
2、为保证支架稳定，应防止支架与脚手架和便桥接触。
3、模板的接缝必须密合，如有缝隙须塞堵严实，以防漏浆。
4、建筑物外露面的模板应涂石灰乳浆、肥皂水或无色润滑油等润滑剂。
5、为减少现场施工的安装和拆卸工作和便于周转使用，支架和模板应尽量做成装配式组件或块件。
6、钢支架宜做成装配式常备构件，应特别注意构件外形尺寸的准确性。
7、模板应用内撑支撑，用对拉螺栓销紧。
内撑有钢管内撑、钢筋内撑、塑料胶管内撑。
（三）施工预拱度确定应考虑因素1、卸架后上部构造本身及活载一半所产生的竖向挠度。
2、支架在荷载作用下的弹性压缩挠度。
3、支架在荷载作用下的非弹性压缩挠度。
4、支架基底在荷载作用下的非弹性沉陷。
5、由混凝土收缩及温度变化而引起的挠度。
（四）施工工序1、地基处理：地基处理应根据箱梁的断面尺寸及支架的形式对地基的要求而决定，支架的跨径大，对地基的要求就高，地基的处理形式就得加强，反之就可相对减弱。
地基处理时要做好地基的排水，防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。
桥梁工程21B413000 公路桥梁工程1B413020 常用模板、支架和拱架的设计与施工1B413022常用模板、支架和拱架的施工二、支架、拱架的制作及安装(二)施工预拱度支架和拱架应预留施工拱度，在确定施工拱度值时，应考虑下列因素：(1)支架和拱架拆除后上部构造本身及活载1／2所产生的挠度；(2)支架和拱架在荷载作用下的弹性压缩；(3)支架和拱架在荷载作用下的非弹性压缩；(4)支架和拱架基底在荷载作用下的非弹性沉陷；(5)由混凝土收缩及温度变化而引起的挠度；(三)支架、拱架制作安装支架、拱架制作安装一般要求：4．支架安装时应注意以下几点：(2)施工用的脚手架和便桥，不应与结构物的模板支架相连接。
(3)船只或汽车通行孔的两边支架应加设护桩，夜间应用灯光标明行驶方向。
三、模板、支架和拱架的拆除(二)拆除时的技术要求3．在拟定卸落程序时应注意以下几点：(3)简支梁、连续梁宜从跨中向支座依次循环卸落；1B413030桥梁工程施工技术1B413031钢筋和混凝土施工一、钢筋施工(一)一般规定钢筋宜堆存在仓库(棚)内，露天堆置时，应垫高并加遮盖。
预制构件的吊环，应采用未经冷拉的HPB 235级热轧钢筋制作。
二、混凝土施工(三)混凝土的拌制与运输3．混凝土搅拌完毕后，应按下列要求检测混凝土拌合物的各项性能：(1)混凝土拌合物的坍落度，应在搅拌地点和浇筑地点分别取样检测，评定时应以浇筑地点的测值为准。
如混凝土拌合物从搅拌机出料起至浇筑入模的时间不超过15min时，其坍落度可仅在搅拌地点取样检测。
7．混凝土运至浇筑地点后发生离析、严重泌水或坍落度不符合要求时，应进行第二次搅拌。
二次搅拌时不得任意加水，确有必要时，可同时加水和水泥以保持其原水灰比不变。
(四)混凝土的浇筑2．自高处向模板内倾卸混凝土时，为防止混凝土离析，应符合下列规定：(1)从高处直接倾卸时，其自由倾落高度不宜超过2m，以不发生离析为度。
(2)当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落；倾落高度超过10m时，应设置减速装置。

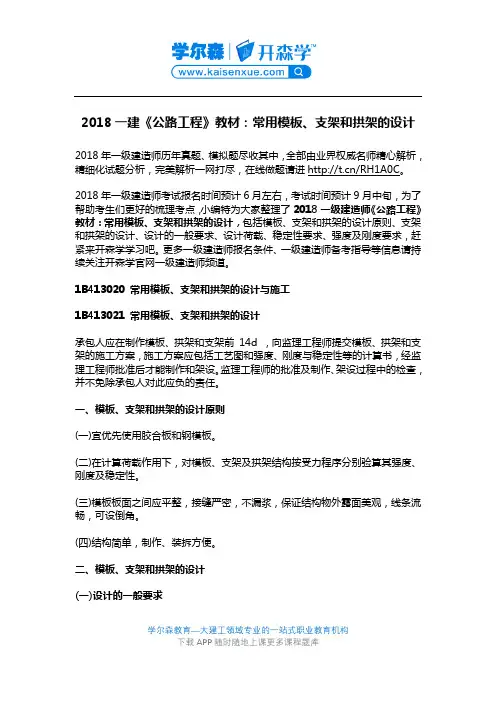

2018一建《公路工程》教材：常用模板、支架和拱架的设计2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RH1A0C。
2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一级建造师《公路工程》教材：常用模板、支架和拱架的设计，包括模板、支架和拱架的设计原则、支架和拱架的设计、设计的一般要求、设计荷载、稳定性要求、强度及刚度要求，赶紧来开森学学习吧。
更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。
1B413020 常用模板、支架和拱架的设计与施工1B413021 常用模板、支架和拱架的设计承包人应在制作模板、拱架和支架前14d ，向监理工程师提交模板、拱架和支架的施工方案，施工方案应包括工艺图和强度、刚度与稳定性等的计算书，经监理工程师批准后才能制作和架设。
监理工程师的批准及制作、架设过程中的检查，并不免除承包人对此应负的责任。
一、模板、支架和拱架的设计原则(一)宜优先使用胶合板和钢模板。
(二)在计算荷载作用下，对模板、支架及拱架结构按受力程序分别验算其强度、刚度及稳定性。
(三)模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角。
(四)结构简单，制作、装拆方便。
二、模板、支架和拱架的设计(一)设计的一般要求学尔森教育—大建工领域专业的一站式职业教育机构1.模板和支架均应进行施工图设计，经批准后方可用于施工，施工图设计应包括下列内容:(1)工程概况和工程结构简图;(2) 结构设计的依据和设计计算书;(3) 总装图和细部构造图;(4) 制作、安装的质量及精度要求;(5) 安装、拆除时的安全技术措施及注;(6) 材料的性能质量要求及材料数量表;(7) 设计说明书和使用说明书。
2. 模板背面应设置主肋和次肋作为其支承系统，主肋和次肋的布置应根据模板的荷载和刚度要求进行。

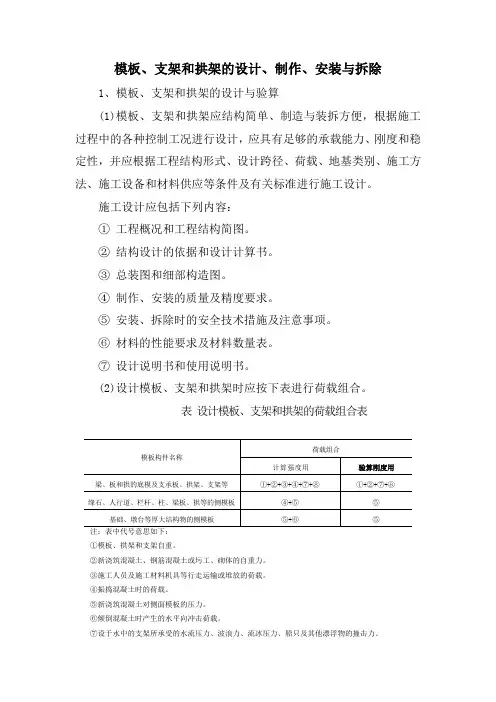

模板、支架和拱架的设计、制作、安装与拆除1、模板、支架和拱架的设计与验算(1)模板、支架和拱架应结构简单、制造与装拆方便，根据施工过程中的各种控制工况进行设计，应具有足够的承载能力、刚度和稳定性，并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备和材料供应等条件及有关标准进行施工设计。
施工设计应包括下列内容：①工程概况和工程结构简图。
②结构设计的依据和设计计算书。
③总装图和细部构造图。
④制作、安装的质量及精度要求。
⑤安装、拆除时的安全技术措施及注意事项。
⑥材料的性能要求及材料数量表。
⑦设计说明书和使用说明书。
(2)设计模板、支架和拱架时应按下表进行荷载组合。
表设计模板、支架和拱架的荷载组合表①模板、拱架和支架自重。
②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力。
③施工人员及施工材料机具等行走运输或堆放的荷载。
④振捣混凝土时的荷载。
⑤新浇筑混凝土对侧面模板的压力。
⑥倾倒混凝土时产生的水平向冲击荷载。
⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力。
⑧其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。
（3）验算模板、支架和拱架的抗倾覆稳定时，各施工阶段的稳定系数均不得小于1.3。
（4）验算模板、支架和拱架的刚度时，其变形值不得超过下列要求：①结构表面外露的模板挠度为模板构件跨度的1/400。
②结构表面隐蔽的模板挠③拱架和支架受载后挠曲的杆件，其弹性挠度为相应结构跨度的1/400。
④钢模板的面板变形值为1.5mm。
⑤钢模板的钢楞、柱箍变形值为L/500 及B/500(L——计算跨度，B——柱宽度)。
(5)模板、支架和拱架的设计中应设施工预拱度。
施工预拱度应考虑下列因素：①设计文件规定的结构预拱度。
②支架和拱架承受全部施工荷载引起的弹性变形。
③受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。
④支架、拱架基础受载后的沉降。
(6)设计预应力混凝土结构模板时，应考虑施加预应力后构件的弹性压缩、上拱及支座螺栓或预埋件的位移等。
模板及支架施工方案
施工方案概述
该施工方案适用于模板及支架的搭建工作，主要包括材料准备、构建流程、质
量控制等内容。
通过详细规划和操作步骤的说明，确保施工过程顺利进行。
材料准备
1.模板板材：根据施工需求选择适当尺寸和厚度的模板板材。
2.支架材料：钢管、扣件等支撑结构所需材料。
3.固定工具：锤子、螺丝刀等。
4.安全装备：安全帽、安全带等。
施工流程
1. 搭建支架
1.根据设计要求搭建支架结构，确保支撑稳固。
2.根据支架设计要求进行固定，确保支架结构牢固。
2. 安装模板
1.将模板板材放置在支架上，按设计要求进行拼接。
2.使用固定工具对模板板材进行固定，确保平整。
3. 调整施工位置
1.根据施工要求调整支架和模板位置，确保施工精度。
2.完成调整后进行终检，确认施工位置符合要求。
质量控制
1.定期检查支架和模板结构，确保施工过程中不会出现变形或松动情况。
2.进行质量验收，审核施工是否符合设计要求。
安全注意事项
1.施工过程中必须佩戴好安全装备，确保施工人员安全。
2.根据现场情况设置安全警示标识，避免意外发生。
结语
以上是模板及支架施工方案的详细内容，通过严格遵循施工流程和质量控制要求，可确保施工顺利进行并达到设计要求。
施工人员在操作过程中应严格遵守相关规定，保证施工安全和质量。
常用模板、支架、拱架的设计与施工一、常用模板、支架、拱架的设计1.时间：制作模板、支架、拱架前14d2.人：承包人向监理工程师提交3.提交文件：模板、支架、拱架的施工方案4.文件内容：工艺图和强度、刚度、稳定性计算书5.管理责任：●经监理工程师批准后才能制作和架设●监理工程师的批准及制作、架设中的检查，并不免除承包人对此应付的责任(一)模板、支架、拱架的设计原则1.优先使用胶合板和钢模板2.在计算荷载作用下，对模板、支架、拱架结构按受力程序分别验算其强度、刚度、稳定性3.模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角4.结构简单，制作拆装方便(二)模板、支架、拱架的设计1.设计的一般要求：（1）设计依据结构型式、设计跨径、施组设计、荷载大小、地基土类别、有关设计施工规范进行（2）应绘制总装图、细部构造图（3）制定安装、使用、拆卸、保养等有关技术安全措施和注意事项（4）编制材料数量表（5）编制设计说明书2.设计荷载：（1）应考虑的荷载组合①计算强度用：②验算刚度用：普通模板荷载计算部分参考数据可查表（2）钢、木模板，支架、拱架的设计，可按《公路桥涵钢结构及木结构设计规范》的有关规定执行（3）计算模板、支架、拱架的强度和稳定性时，应考虑作用在模板、支架、拱架上的风力；对于设在水中的支架，应考虑水流压力、流冰压力、船只漂浮物等的冲击力荷载（4）组合箱型拱，如为就地浇筑，其支架、拱架的的设计荷载可只考虑承受拱肋重力及施工操作时的附加荷载3.稳定性要求（1）支架立柱：●支架的立柱应保持稳定，并用撑拉杆固定。
●验算模板及其支架在自重和风荷载等作用下的抗倾倒稳定时，验算倾覆的稳定系数≥1.3（2）支架受压构件：●支架受压构件纵向弯曲系数可按《设计规范》进行计算4.强度及刚度要求（1）验算模板、支架、拱架的刚度时，变形值的范围：①结构表面外露的模板：挠度为模板构件跨度的1/400②结构表面隐蔽的模板：挠度为模板构件跨度的1/250③支架、拱架受载后挠曲的杆件（盖梁、纵梁）：弹性挠度为相应结构跨度的1/400④钢模板的变形●面板1.5mm●钢棱L/500（L为计算跨径）●钢箍B/500（B为柱宽）（2）拱架各截面的应力验算：●根据拱架结构型式及其所承受的荷载●验算内容：拱顶、拱脚、1/4跨各截面的应力，铁件及节点的应力，分阶段浇筑或砌筑时的强度及稳定性●验算时，不论板拱架或桁拱架均作为整理截面考虑，验算倾覆稳定系数≥1.3二、常用模板、支架、拱架的施工●浇筑砼前对支架和模板进行全面、严格的检查●核对设计图纸要求的尺寸、位置●检查支架的接头位置是否准确、可靠，卸落设备是否符合要求●检查模板的尺寸，制作是否密贴，螺栓、拉杆、撑木是否牢固，是否涂模板油及其他脱模剂(一)模板的制作与安装●分类：按制作材料分类：木模板、钢模板、竹木模板、钢丝网水泥模板、玻璃钢模板、胶囊内胎模等按构造型式和安装方法分类：固定式模板、活动式模板●板面：平整光洁，接缝严密，不漏浆，保证结构物外露面光洁美观，线条流畅保证结构物各部位形状、尺寸准确●内撑：模板应用内撑进行支撑，用对拉螺栓销紧内撑根据砼构件厚度、高度的大小及部位的不同，分别用钢管、钢筋、硬塑料管、木料作为临时内撑砼浇筑至内撑位置时随即取掉，对于厚度较小的构件也可利用底模和立木只设外撑●脱模剂：外露面砼模板的脱模剂应采用同一品种，不得使用污染砼表面的废机油等，且不得污染钢筋及砼施工缝部位●模板截面尺寸与长度要准确，钢模的放样、拼装、整体拼焊应在工作台上或胎具上进行●工作平台的底梁应具有足够的刚度和稳定性，台面必须平整●模板安装与钢筋工作的配合：妨碍钢筋绑扎的模板待钢筋绑扎完毕后安装一般在底板平整，钢筋骨架安装后，安装侧模和端模，也可以先安装端模后安装侧模模板不应与脚手架发生联系，避免脚手架上运存材料和工人操作引起变形●模板安装精度要高于预制梁的精度要求，可参照施工规范的要求●每次模板安装完成需通过验收合格后，方可进入下一道工序●为保护模板方便拆模，模板与砼接触面、整体拆卸芯模及塞子与砼接触面，在使用前要涂抹隔离剂或其他措施处理模板制作与安装的工作流程：1.钢模板的制作:（1）钢模板宜采用标准化的组合模板，组合钢模板的拼装应符合国家标准，各种螺栓连接件应符合国家现行有关标准（2）钢模板及其配件应按批准的加工图加工，成品经检验合格后方可使用2.木模板制作：（1）木模板可在工厂或施工现场制作，木模与砼接触面应平整、光滑，多次重复使用的木模应在内侧加钉薄铁皮。
木模的接缝可做成平缝、搭接缝、企口缝。
当采用平缝时，应采取措施防止漏浆。
木模的转角处应加嵌条或做成斜角。
（2）重复使用的模板应始终保持其表面平整、形状准确，不漏浆，由足够的强度和刚度3.模板安装的技术要求●砼模板板面材料：金属板、木制板、高分子合成材料面板、硬塑料、玻璃钢板等●外露面的模板板面：宜采用钢模板、胶合板，为减少模板的拼缝，对于大体积砼，每块模板的面积＞1㎡●梁及墩台帽的突出部分，应做成倒角或削边，以便脱模●按图纸所示或监理工程师指示，在结构物的某些部位设置凸条或凹槽的装饰线●模板内的金属连接件或锚固件，按图纸规定及监理工程师的要求将其拆卸或截断，且不损伤砼●模板内应无污物、砂浆、及其他杂物●需要拆除的模板，应在使用前彻底涂刷脱模剂或其他代用品，易于脱模，并使砼不变色。
（1）模板与钢筋安装应配合进行：●妨碍绑扎钢筋的模板应待钢筋安装完毕后安设●模板不应与脚手架连接（模板和脚手架整体设计除外），避免模板变形（2）模板支撑：●安装侧模时，应防止模板位移和凸出●基础侧模可在模板外设立支撑固定，墩、台侧模可设拉杆固定●浇筑在砼中的拉杆，根据拔出或不拔出的要求，采取相应措施●对于小型结构物，可使用金属线替代拉杆（3）检查：●模板安装完毕后，检查平面位置、顶部标高、节点联系、纵横向稳定性，签认后方可浇筑砼●浇筑时，发现模板有超过允许偏差变形时，应及时纠正（4）模板安装过程中，必须设置防倾覆设施（5）底模预拱度设置：●结构自重和汽车荷载（不计冲击力）产生的向下挠度＞1/1600跨径，钢筋砼梁、板底模应设置预拱度●预拱度值等于结构自重和1/2汽车荷载（不计冲击力）所产生的挠度●纵向预拱度可做成抛物线或圆曲线（6）后张法预应力梁、板，应注意预应力、自重、汽车荷载等综合作用下产生的上拱或下挠，应设置适当的预拱或预挠（7）清理：●当所有和模板有关的工作完成以后，待浇砼构建中所有预埋件亦安装完毕，经监理工程师检查认可后，才能浇筑砼●这些工作包括清除模板中污物、碎屑物、木屑、水等杂物4.中小跨径的空心板制作使用芯模的要求（1）充气胶囊：①使用要求：●使用前检查，不得漏气●安装时设专人检查钢丝头，钢丝头应弯向内侧●胶囊涂刷隔离剂●每次使用后，应妥善存放，防止污染、破损、老化②从开始浇筑砼到胶囊放气为止，保持其充气压力的稳定③为防止砼浇筑过程中出现的胶囊上浮和偏位，应采取固定措施，并对称的浇筑砼④胶囊放气时间经试验确定，以砼强度达到能保持构件不变形为宜⑤充气胶囊芯模在制作时，应规定充气变形值，保证制作误差不大于设计规定要求，设计无规定时应满足规范对梁板构造尺寸的要求（2）木芯模：●使用时应防止漏浆和采取措施便于脱模●要控制好拆芯模时间，过早砼易塌落，过晚拆模困难●应根据施工条件通过试验确定拆除时间（3）钢管芯模：●钢管芯模由表面匀直、光滑的无缝钢管制作●砼终凝后，即可将芯模轻轻转动，然后边转动边拔出5.滑升、提升、爬升、翻转模板的技术要求：（1）滑升模板使用规定：●适用：较高的墩台和吊桥、斜拉桥的索塔施工①模板结构：●滑升模板的结构应具有足够的强度、刚度、稳定性●模板高度根据结构物实际情况确定●支撑杆件及提升设备应能保证模板竖直均衡上升●滑升时应检测并控制模板位置，滑升速度10cm-30cm/h②组装：●模板各部尺寸的精度应符合设计要求●组装完毕须经全面检查试验后，才能进行浇筑③中断：●滑升模板施工应连续进行，因故中断，在中断前应将砼面浇筑齐平●中断期间模板仍应继续缓慢提升，直到砼与模板不致粘住为止（2）提升模板：●提升模架结构应满足使用要求●大块模板应采用整体钢模板●加劲肋在满足刚度的基础上应进行加强，满足使用要求（3）爬升及翻转模板、模架爬升或翻转时结构的砼强度必须满足拆模的强度要求(二)支架、拱架的制作及安装●分类：支架：按构造分：立柱式、梁式、梁—柱式按材料分：木支架、钢支架、钢木混合支架、万能杆件拼装支架拱架：按结构分：支柱式、撑架式、扇形、桁式拱架、组合式拱架按材料分：木拱架、钢拱架、竹拱架、土牛拱胎●支架、拱架应尽量采用标准化、系列化、通用化的钢结构拼装●钢支架定型产品较多，可根据工程需要购买或租用，工程中常使用的有：钢管支架、六四式军用梁、万能杆件设备、贝雷梁等●安装要求：必须安装在有足够承载力的地基上底部应加设垫板分布和传递压力地基土必须夯实或碾压密实，必要时做换填处理，并具有良好的排水设施施工中出现最多的问题是由于地基处理不好发生的沉降风力较大地区应设置风缆1.支架、拱架制作的强度和稳定性（1）支架：●根据设计图制作和安装●尽可能采用标准化、系列化、通用化的构件拼装●无论使用何种材料的拱架和支架，均应进行施工图设计●支架整体、杆配件、节点、地基、基础、其他支撑物应进行强度和稳定性验算●就地浇筑梁式桥的支架，参照规范执行（2）木拱架：●拱架所用的材料规格和质量符合要求●桁架拱架的各杆件应使用材质较强、无损伤、湿度不大的木材●夹木拱架的模板长短应搭配好，纵向接头要求错开，间距及每个断面接头应满足使用要求；面板夹木按间隔用螺栓固定，其余用铁定与拱肋固定●木拱架的强度和刚度应满足变形要求●杆件在竖直和水平面内，要用交叉杆件联结牢固，以保证稳定●木拱架制作安装，应基础牢固，立柱正直，节点联结应采取可靠措施保证支架稳定，高拱架横向稳定应有保证措施（3）钢拱架：①常备式钢拱架：●纵横向距离应根据实际情况进行合理组合，以保证结构的整体性②钢管拱架：●排架的纵横距离应按承受拱圈自重计算●各排架顶部的标高要符合拱圈底的轴线●为保证排架稳定性，应设置足够的斜撑、剪力撑、扣件和缆风绳2.施工预拱度支架和拱架预留施工预拱度的考虑因素：（1）支架和拱架拆除后上部结构本身及1/2活载所产生的挠度（2）支架和拱架在荷载作用下的弹性压缩（3）支架和拱架在荷载作用下的非弹性压缩（4）支架和拱架基底在荷载作用下的非弹性沉陷（5）砼收缩及温度变化引起的挠度（6）承受推力的墩台，由于墩台水平位移所产生的拱桥挠度3.支架、拱架制作安装一般要求：（1）设计：●支架和拱架宜采用标准化、系列化、通用化的构件拼装●无论采用何种材料，均应进行施工图设计，并验算其强度和稳定性（2）木支架、木拱架的接头：●长杆件接头应尽量减少●两相邻立柱的连接接头应尽量分设在不同的水平面上●主要压力杆的纵向连接，应使用对接法，并用木夹板或铁夹板夹紧、●次要构件的连接可采用搭接法（3）拱架：●安装拱架前，对拱架立柱和拱架支承面应详细检查，准确调整拱架支承面和顶部标高，并复测跨度，确认无误后方可进行安装●各片拱架在同一节点处的标高应尽量一致，以便拼装平联杆件●风力较大地区，设置风缆（4）支架、拱架应能抵御施工过程中可能发生的偶然冲击和振动安装的注意事项：①地基：●安装立柱的地基必须有足够的承载力●立柱地段应设垫木来分布和传递压力●保证浇筑砼后不发生超过允许范围的沉降②施工中的脚手架和便桥不应与结构物的模板支架相连接，一面施工振捣影响砼浇筑质量③保护：●船只或汽车通行孔的两边支架应加设护桩，夜间用灯光标明行驶方向●施工中易受漂流物冲撞的河中支架应设坚固的防护设施（5）检查：●安装完毕后，检查平面位置、顶部标高、节点联结、纵横向稳定性●符合要求后，方可进入下一道工序（6）砼浇筑或拱圈砌筑过程中，承包人应随时测量和记录支架和拱架的变形及沉降量（7）支架预压：●现浇砼梁板结构，在支架架设后，应按图纸要求和监理工程师指示，对支架进行预压●加在支架上的预压荷载应≥梁板自重(三)模板、支架、拱架的拆除●时间：承包人拟定拆模时间的12h之间●程序：承包人向监理工程师报告拆模建议，并取得监理工程师同意●责任：由于拆模不当引起砼损坏，其修补费用由承包人承担●卸落拱架：承包人用仪器观察拱圈挠度和墩台变位情况，并做好记录，供监理工程师查阅和控制1.拆除期限的原则规定：（1）拆除期限根据结构物特点、模板部位、砼所达到强度决定①非承重侧模板：●砼强度能保证拆模时其表面和棱角不会受损●一般为砼抗压强度≥2.5Mpa②芯模和预留孔内模：●砼强度能保证拆模时不发生塌陷和裂缝现象●拔除时间按施工技术规范确定③钢筋砼结构的承载模板、支架、拱架：●砼强度能承受其自重及其他可能的叠加荷载●构件跨度≤4m，砼强度=设计强度标准值的50%●构件跨度＞4m，砼强度=设计强度标准值的75% （2）石拱桥拱架卸落时间的要求：①浆砌石拱桥：●砂浆强度达到设计要求●如无设计要求，砂浆强度达到70%②不同跨径拱桥卸架时间要求：●跨径＜10m，宜在拱上建筑全部完成后卸架●中等跨径的实腹式拱，宜在护拱砌完后卸架●大跨径空腹式拱，宜在拱上小拱横墙砌好（小拱圈未砌）时卸架③裸拱卸架：●对裸拱进行截面强度和稳定性验算●采取必要的稳定措施2.拆除时的技术要求：（1）拆除顺序：●按设计顺序拆除●设计无规定，遵循先支后拆、后支先拆顺序●严禁抛扔（2）落模设备：●为便于支架拱架拆卸，根据结构型式、承受的荷载大小及需要的卸落量●在支架和拱架适当部位设置相应的木楔、木马、砂筒、千斤顶等落模设备（3）卸落程序：●按拟定卸落程序进行，分几个循环卸完●卸落量开始小逐渐增大●纵向对称均衡卸落，横向同时卸落●拟定卸落程序的注意点：①卸落前，在卸落设备上标记每次卸落量的记号②满布式拱架卸落，可从拱顶向拱脚依次循环卸落；拱式拱架可在两支座处同时均匀卸落③简支梁、连续梁宜从跨中向支座依次循环卸落；悬臂梁先卸挂梁及悬臂的支架，再卸无铰跨内的支架④多孔拱桥卸架，若桥墩允许承受单孔施工荷载，可单孔卸落，否则多孔同时卸落，或各连续孔分阶段卸落⑤拱架卸落时，应设专人用仪器观测拱圈挠度和墩台变化情况，并详细记录；另设专人观察是否有裂缝产生（4）墩、台模板宜在其上部结构施工前全部拆除；拆除模板，卸落支架或拱架时，不允许猛烈的敲打和强扭（5）模板、支架、拱架拆除后，应维修整理，分类妥善存放（6）。
