双钳多功能接地电阻测试仪测量原理及使用方法

钳形接地电阻测试仪说明钳形接地电阻仪在测量有回路接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。

钳形接地电阻仪能测量出用传统方法无法测量接地故障，能应用于传统方法无法测量场合，因为钳形接地电阻仪测量是接地体电阻和接地引线电阻综合值。

钳形接地电阻仪有长钳口及圆钳口之分。

我们实验室长钳口特别适宜于扁钢接地场合。

电力系统应用⑴．输电线路杆塔接地电阻测量⑵．变压器中性点接地电阻测量⑶．发电厂变电所应用钳形接地电阻测试仪操作方法开机及自检开机前，扣压扳机一两次，确保钳口闭合良好。

按on/off键，进入开机状态，首先自动测试液晶显示器，其符号全部显示。

然后开始自检，自检过程中依次显示"CAL6, AL5,CAL4"""CALO, OW"（或不显示）。

当“OLΩ出现后，自检完成，自动进人电阻测量模式。

如果开机出错，会显示“Er”符号，需重启。

自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。

自检过程中，要保持钳表自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量准确度。

如果开机自检后未出现OL，而是显示一个较大阻值。

但用测试环检测时，仍能给出正确结果，这说明钳表仅在测大阻值时有较大误差，而在测小阻值时仍保持原有准确度。

接地电阻测量开机自检完成后，显示“OL'即可进行电阻测量。

此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。

若认为有必要，用随机测试环检验一下。

其显示值应该及测试环上标称值一致（5.0—5.2Ω为正常）。

按键功能Hold键：锁定和存储数据。

存满99组后，“Men”字样闪烁。

Men键：查看存储数据数据，左右箭头可翻页（最多存储99组，不可手动删除）。

Al键：短按为开启或关闭报警功能。

长按3秒，进入设定报警值状态，Al键切换数位，左右键调整该位数值大小。

设定后，再次长按，设定完成。

若阻值超过报警阻值，就会发出嘀嘀声，此时长按Al键关闭报警，才可进行下一次测量。

HZJD-S双钳多功能接地电阻测试仪使用手册**市合众电气设备制造有限公司尊敬的顾客感谢您使用本公司产品。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！衷心感谢您选用了本公司的双钳多功能接地电阻测试仪，您因此将获得本公司全面的技术支持和服务保障。

为了更好地使用本产品，请一定：——详细阅读本用户手册。

——遵守本手册所列出的操作注意事项。

任何情况下，使用本钳表应特别注意安全。

注意本钳表所规定的测量范围及使用环境。

注意本钳表面板及背板的标贴文字。

钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。

避免本钳表受冲击，尤其是钳口接合面。

测量导线电流不要超过本钳表的上量限。

拆卸、校准、维修本钳表，必须由有授权资格的人员操作。

由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

关于本用户手册■当您在使用本产品前，请仔细阅读本用户手册并妥善保存以备今后参考之用。

■如果您在使用本产品的过程中有疑问或困难，请及时与本公司联系。

目录一、引言 (4)二、概述 (4)三、主要特点 (4)四、主要技术指标 (5)五、面板功能简介 (5)六、测量原理及使用方法 (6)七、注意事项 (11)八、装箱清单 (11)一、引言欢迎使用高质量专业测试仪表HZJD-S双钳多功能接地电阻测试仪，该仪器用于接地电阻的测量，并在此基础上评价接地质量。

该仪器是基于我们多年接地电阻和电气安装测试设备的生产和开发经验设计并制造。

HZJD-S双钳多功能接地电阻测试仪是一种手持式的接地测量仪。

接地电阻测试仪的用法接地电阻测试仪是一种用于测试接地电阻的仪器，它是保证电气设备安全可靠运行的重要工具之一。

接地电阻测试仪的主要作用是测量接地电阻的大小，以判断接地系统的质量和安全性能。

下面将详细介绍接地电阻测试仪的用法。

一、接地电阻测试仪的基本原理接地电阻测试仪的基本原理是利用电流和电压的关系来测量接地电阻。

在测试时，测试仪会通过测试线向接地系统中注入一定的电流，然后测量接地系统中的电压，根据欧姆定律计算出接地电阻的大小。

二、接地电阻测试仪的使用方法1. 测试前准备在进行接地电阻测试之前，需要进行一些准备工作。

首先要检查测试仪的电源是否正常，测试线是否连接正确。

其次，需要检查接地系统是否符合测试要求，例如是否有其他电气设备连接到接地系统上，是否有大量的水分或腐蚀物质等。

2. 测试步骤接地电阻测试仪的测试步骤如下：（1）将测试仪的测试线连接到接地系统上。

（2）打开测试仪的电源，选择测试模式和测试范围。

（3）按下测试按钮，测试仪会自动向接地系统中注入一定的电流。

（4）测试仪会自动测量接地系统中的电压，并根据欧姆定律计算出接地电阻的大小。

（5）测试完成后，将测试仪的测试线从接地系统上拆下，关闭测试仪的电源。

3. 测试注意事项在进行接地电阻测试时，需要注意以下几点：（1）测试仪的测试线要正确连接到接地系统上，确保测试结果准确可靠。

（2）测试时要选择合适的测试模式和测试范围，以保证测试结果的准确性。

（3）测试时要注意安全，避免触电等危险情况的发生。

（4）测试完成后，要及时将测试仪的测试线从接地系统上拆下，关闭测试仪的电源。

三、接地电阻测试仪的使用场景接地电阻测试仪广泛应用于各种电气设备的接地系统测试中，例如电力系统、通信系统、建筑物等。

在电力系统中，接地电阻测试仪可以用于测试变电站、配电室、发电机组等设备的接地系统；在通信系统中，接地电阻测试仪可以用于测试通信塔、天线等设备的接地系统；在建筑物中，接地电阻测试仪可以用于测试建筑物的接地系统，以保证建筑物的安全性能。

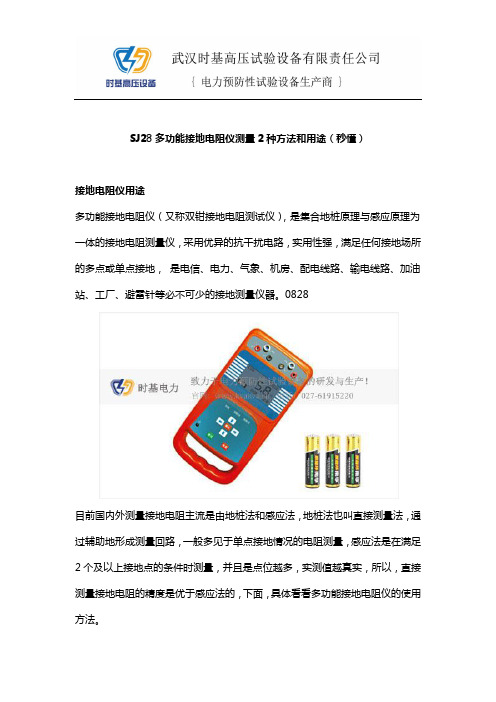

SJ28多功能接地电阻仪测量2种方法和用途（秒懂）
接地电阻仪用途
多功能接地电阻仪（又称双钳接地电阻测试仪），是集合地桩原理与感应原理为一体的接地电阻测量仪，采用优异的抗干扰电路，实用性强，满足任何接地场所的多点或单点接地，是电信、电力、气象、机房、配电线路、输电线路、加油站、工厂、避雷针等必不可少的接地测量仪器。

0828
目前国内外测量接地电阻主流是由地桩法和感应法，地桩法也叫直接测量法，通过辅助地形成测量回路，一般多见于单点接地情况的电阻测量，感应法是在满足2个及以上接地点的条件时测量，并且是点位越多，实测值越真实，所以，直接测量接地电阻的精度是优于感应法的，下面，具体看看多功能接地电阻仪的使用方法。

接地电阻使用方法
（1）钳型法或感应法
如下图所示，电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值，通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。

（2）地桩法测量
沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

用专用导线将多功能接地地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。

开启接地电阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。

测量时注意下列问题
测量保护接地电阻时，一定要断开电气设备与电源连接点，测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧，可以减缓小电阻的误差影响，一般来说，小于1Ω接地电阻很少，但确实存在。

接地电阻测试仪的使用引言接地电阻测试仪是用于测量接地电阻的一种仪器，广泛应用于工业、建筑、电力等领域。

本文将介绍接地电阻测试仪的基本原理、操作步骤和注意事项。

一、基本原理接地电阻测试仪通过测量接地电极与大地之间的电阻来评估接地系统的性能。

使用测量电流和电压的关系，根据欧姆定律计算接地电阻。

常见的接地电阻测试仪是四线接法，它包括了两个测量电极和两个电流引线。

测试仪内置一个电流源，通过将电流引线连接到待测接地体，电流从一个电极进入接地体，从另一个电极回到仪器。

测量电压引线通过对接地体连接的两个端口进行测量，测量到的电压由于电阻造成的电压降。

二、操作步骤接地电阻测试仪的操作步骤如下：1.准备工作：–确保接地电极和测试仪设备没有损坏或松动。

–检查测试仪的电源和电池是否充足。

–根据实际情况选择合适的测试范围。

2.设置仪器：–打开接地电阻测试仪，并确保仪器处于正常工作状态。

–根据实际需求设置测试模式和范围。

3.连接电极：–将测量电流引线连接到待测的接地电极上。

–将测量电压引线连接到接地电极的两个端口上。

4.进行测试：–按下测试按钮开始测试。

–测量仪器会自动发送一定大小的电流，并测量电压降。

–测试仪会计算接地电阻，并在显示屏上显示结果。

5.分析结果：–根据测试结果，判断接地系统的性能是否符合要求。

–如果接地电阻过大，可能会影响设备的正常运行，需要采取相应的措施提高接地性能。

三、注意事项1.测试环境应保持干燥，以免影响测试结果。

接地电极和测试仪设备应定期清洁，以免产生接触电阻。

2.在测试过程中，应保证测试仪器和电极的连接牢固，避免松动或断开。

3.在选择测试仪器的测试范围时，应根据实际情况选择合适的范围，以确保测试结果的准确性。

4.在进行测试之前，应检查接地电极是否与其他金属结构紧密接触，以确保测试结果真实可靠。

5.在测试过程中，应注意安全防护，避免触电或其他事故发生。

测试人员应穿戴好防护用具，遵守相关安全规定。

钳形接地电阻测试仪的原理
钳形接地电阻测试仪是一种用于测量接地电阻的仪器。

它采用了非接触式的测量原理，能够快速、准确地测量接地电阻值。

该仪器基于电磁感应原理工作。

当通过一个导体（例如接地电极）的电流发生变化时，它会产生一个周围的磁场。

钳形接地电阻测试仪利用内置的磁场传感器来检测这个磁场的变化。

当测试仪的夹口（钳形夹具）夹住导体时，它会检测到电流通过导体时产生的磁场变化。

根据电磁感应定律，磁场的变化率与电流的变化率成正比。

测试仪通过测量这个变化率来计算接地电阻的值。

具体来说，测试仪会测量导体上的电流变化率，并将其转换为电压信号。

然后，它使用内置的放大器和计算机处理这个信号，并根据预设的校准参数计算出接地电阻的值。

需要注意的是，钳形接地电阻测试仪的测量结果可能会受到其他因素的影响，例如导体的形状、尺寸、材料等。

因此，在使用钳形接地电阻测试仪时，需要仔细遵循使用说明并根据具体情况进行校准和适当的修正。

钳形接地电阻测试仪原理
钳形接地电阻测试仪是一种用于测量接地电阻的专用仪器。

其原理是通过钳形夹具将测试仪与地线直接接触，使电流在钳形夹具和地线之间流动，根据欧姆定律计算出接地电阻的大小。

具体而言，钳形接地电阻测试仪采用了非接触式测试的方式，即无需断开接地系统或接触测量点。

测试仪的钳形夹具内部绕有一对相互绝缘的线圈，其中一个线圈产生一个交变电磁场，而另一个线圈用于测量由地线引起的磁场变化。

当钳形夹具放置在接地线上时，电流通过地线会产生一个磁场，其中一对线圈就会测量到磁场的变化。

测试仪会通过测量这个变化来计算出接地电阻的大小。

要注意的是，钳形接地电阻测试仪的测量结果还受到环境条件的影响，例如外界磁场的干扰、接地系统的接地电阻分布不均等。

因此在进行测试时，需要避免这些干扰，并尽量提高测量精度。

总的来说，钳形接地电阻测试仪通过测量接地线周围的磁场变化来计算接地电阻的大小，无需接触测量点，且具有快速、准确的特点，是进行接地电阻测量的一种常用工具。

双钳接地电阻测试仪的测量原理及使用方法1．双钳法1）测量原理此方法的优点在于：一是操作简单。

可以在不断开待测设备电源，在其正常工作时进行测试，不必插入测量探头，也不必将被测电极分开，只需要双钳夹着接地导体就可以测出其接地电阻。

二是精度高。

其精度可以达到0.01Ω。

三是抗干扰能力强。

可以滤出各种工频谐波。

四是可以作为打地桩方式的补充。

在很多条件下（如房屋密集或铺满水泥的地区），很难甚至不可能采用打桩的方式对接地电阻的测量，使用双钳口测试原理，可以不用打接地桩进行测量。

该测量原理的唯一的不足是：不能够直接对单点接地系统的测量。

在单点接地系统中应慎用钳形地阻表。

其测量原理简述如下：本仪表配有两个钳口：电压钳和电流钳。

如图2所示，电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。

通过对E、I 的测量，由欧姆定律：R=E/I，即可求得R的值。

图2 测量原理2）多极并联接地电阻的测量对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。

如图3所示：图3 多点接地系统地阻的测量当用钳表将两个钳口钳入被测接地线上，两个钳口的间距为30cm 左右，发射钳夹插入“发射”航插孔，接收钳夹插入“接收”航插孔，两航插孔不可互换，（如上图测量时），其等效电路见下图。

图4 等效电路 则RT =Rx+ R0其中：RT：仪表测量出的值Rx：待测接地电阻R0：所有其它杆塔的接地电阻并联后的等效电阻。

虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。

因此，可以从工程角度有理由地假设R0=0。

这样，我们所测的电阻就应该是RX了，即RT≈Rx。

钳形接地电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！——详细阅读手册。

——遵守本手册所列出的操作注意事项。

任何情况下，使用本钳表应特别注意安全。

注意本钳表所规定的测量范围及使用环境。

注意本钳表面板及背板的标贴文字。

钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。

避免本钳表受冲击，尤其是钳口接合面。

测量导线电流不要超过本钳表的上量限。

拆卸、校准、维修本钳表，必须由有授权资格的人员操作。

由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

目录一、引言 (4)二、概述 (4)三、主要特点 (4)四、主要技术指标 (5)五、面板功能简介 (6)六、测量原理及使用方法 (7)（1）、双钳法 (7)1、测量原理 (7)2、多极并联接地电阻的测量 (8)3、双钳法测独立接地体的方法 (9)（2）、地桩 (10)（3）、存储 (11)（4）、查看/删除 (11)（5）、保持 (11)七、注意事项 (11)一、引言高质量专业测试仪表HT5600双钳多功能接地电阻测试仪，该仪器用于接地电阻的测量，并在此基础上评价接地质量。

HT5600双钳多功能接地电阻测试仪是一种手持式的接地测量仪。

仪器配备有测试所必需的附件。

操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。

二、概述优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。

接地电阻大小是接地系统品质优劣的评判依据。

精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。

HT5600双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

该仪器除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。

接地电阻测量原理与测量方法一、什么是接地电阻接地电阻的作用是防止电力或电子等设备遭雷击而采取的保护性措施。

工作原理是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，把雷电产生的雷击电流通过避雷针引入到大地。

接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。

二、接地电阻测量的几种方法1、两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。

假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2、三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。

各个接地电极间的间隔不小于20米。

原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3、四线法基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。

测量时E和ES必须单独直接连接到被测地。

该方法是所有接地电阻丈量方法中正确度最高的。

4、单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5、双钳法条件：多点接地，不打辅助地桩，测量单个接地。

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。

三、接地电阻测试仪使用方法1.使用接地电阻测试仪准备工作（1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

（2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
