第二章输电线路自动重合闸装置

第二章输电线路自动重合闸装置
对单侧电源线路三相自动重合闸的基本要求： 安装地点：线路电源侧 适用范围：35kV及以下线路（三相一次重合闸） 线路特点：只有一个电源供电（不存在非同期合闸问题）
G
ZCH
概念： 无论发生何种类型的故障，均跳开三相 重合闸启动，经预定时间发重合脉冲，三相断路器一 起合上 若是瞬时性故障，故障已消失，重合成功 若是永久性故障，继电保护再次动作跳开三相，不再 重合闸
(3) 当发生单相接地短路时，如果使用三相重合闸 不能满足稳定性要求而出现大面积停电或重要用 户停电者，应当选用单相重合闸和综合重合闸。
练习
三相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
单相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
QF
单相接地\二相接地\二相间短路\三 相短路\断线; 瞬时性\永久性 三相重合\单相重合\综合重合
继电保护
ZCH
瞬时性故障
单相故障
单相跳
合单相
恢复供电
相间故障
三相跳
ZCH
合三相
恢复供电
继电保护
停电
三相再跳
继电保护
瞬时性故障 永久性故障
对一个具体的线路，究竟使用何种重合闸方式， 要结合系统的稳定性分析选取，一般遵循下列原 则：
(1) 没有特殊要求的单电源线路，采用一般的三相 重合闸；
(2) 凡是选用简单的三相重合闸能满足要求的线路， 都应选用三相重合闸；
输电线路80%~90%为瞬时性故障；
电力系统运行经验表明，架空线路大多数的故障 都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故 障之后，电弧将自动熄灭，绝大多数情况下短路 处的绝缘可以自动恢复。

电力系统继电保护-PPT课件_2精选全文

电力系统继电保护-PPT课件_2精选全文

3.系统稳定问题。应用三相重合闸时，在最不利的情况有可能重 合于三相短路故障，有的线路经稳定及算认为必须避免这种情况 时，此时可只采用单相重合闸，即单相故障时实现单相跳闸并单 相重合，相间故障时三相跳闸不重合。
继电保护与重合闸的配合关系
对单相自动重合闸的评价 优点：
绝大多数故障情况下保证对用户的连续供电 提高了双侧电源系统并列运行的稳定性 缺点： 按相操作的断路器 选相元件 非全相运行时退出其他保护，防止误动作
2．潜供电流对灭弧所产生的影响。这是指当故障相线路自两侧 切除后，如图7-9所示，由于非故障相与断开相之间存在有静电 （通过电容）和电磁（通过互感）的联系。
因此，虽然短路电流已被切断，但在故障点的弧光通道中，仍然 流有如下的电流：
（1）非故障相A通过A、C相间的电容CAC供给的电流； （2）非故障相B通过B、C相间的电容CBC供给的电流； （3）继续运行的两相中，由于流过负荷电流 IL .A 和IL.B 而在C相 中产生互感电动势 Em ，此电动势通过故障点和该相对地电容C0 而产生的电流。
阻抗选相元件——在阻抗选相元件、相电流差突变量选相元件 等，常用于高压输电线路上，有较高的灵敏度和选相能力。
动作时限的选出的要求外，还应考虑下列问题：
1．不论是单侧电源还是双侧电源，均应考虑两侧选相元件与继 电保护以不同时限切除故障的可能性。
如果线路发生的是瞬时性故障，则单相重合并不再重合（允许系 统非全相运行一段时间的个别情况下，也可再跳开单相并不再重 合，即转入非全相运行状态）。只有当断路器是按相跳合闸操作 才能实现单相自动重合闸。220kv以上的断路器都是按相操作的。
单相自动重合闸的动作过程 单相接地短路→跳故障单相→重合单相 瞬时性故障→重合成功 永久性故障→跳三相

电力系统自动装置课件重合闸.ppt

电力系统自动装置课件重合闸.ppt
检定另一回线路 有电流就相当于检定 两侧电源同步，可以 进行重合闸
作业： 1.对双侧电源线路自动重合闸装置要考虑哪些特
殊问题？
2.对于检定无压和检定同期的重合闸，试说明为 什么两侧都要装设同样的设备？为什么无压侧 还要投入检定同期继电器？如果两侧的无压连 接片都投入或都不投入，运行中有什么问题？
第四节 自动重合闸与继电保护的配合
第三节 常见的双电源线路三相自动重合闸
2、非同步自动重合闸的方式、特点及应用： 在我国110kV以上线路，非同步重合闸通
常采用不按顺序投入线路两侧断路器的方式。
第三节 常见的双电源线路三相自动重合闸
三、无电压检定和同步检定的三相自动重合闸 无压侧（先重合侧）先检定线路无电压而重合。 同步侧（后重合侧）在无压侧重合后，检定两
δ3= δact+ ωstYC 如果δ3为系统所允许，检定了同期的第三个条件-相位差的大小。
第三节 常见的双电源线路三相自动重合闸
4 解列自动重合闸
地区系统的容量要与其所带的重要负荷接近平衡。 应用在双电源单回线且不能采用非同步重合闸的情况。
第三节 常见的双电源线路三相自动重合闸
5 检定另一回线电流的自动重合闸
第二节 三相一次自动重合闸
二、电气式重合闸装置的原理 原理接线图：
第二节 三相一次自动重合闸
四、参数整定
1 重合闸动作时限值的整定
必须考虑故障点有足够的断电时间，保 护装置一定要返回，同时QF的操作机构等已恢 复到正常状态，才允许合闸的时间。
第二节 三相一次自动重合闸
四、参数整定 2 重合闸动作时限值的整定
侧电源满足同期条件才重合。 特点：不会产生危及设备安全的冲击电流
第三节 常见的双电源线路三相自动重合闸

自动重合闸工作原理PPT课件

自动重合闸工作原理PPT课件
永久性故障：线路倒杆、断线、绝缘子击穿 或损坏；在线路被保护断开以后，故障依然 存在。
自动重合闸
自动重合闸（ARC）是当输电线路因故障跳 闸，或输电线路故障由继电保护装置动作使 开关跳闸切除故障点后，将断路器按需要自 动合闸投入，从而恢复线路送电的一种安全 自动装置。
自动重合闸-重合分析
瞬时性故障：重合闸动作，将输电线路的断 路器合上，恢复供电。
1）采用不检查同步的自动重合闸。 2）采用检查同步的自动重合闸。 可在线路的一侧采用检查线路无电压，而在
另一侧采用检定同步的重合闸，如图2所示。 3）非同步重合闸
检同期、检无压
•对于可能造成非同期合闸的双电源线路，重 合闸要考虑检同期或检无压，线路两侧重合 闸的检同期和检无压方式要按规定使用。
当手动合闸到带故障的线路上时，后保加速 手动合护闸跳后闸加。速
保护
重优断点路合：器简误闸单碰的可或靠偷启，跳还，动可可方以提纠高式正供
电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运
控制开关与断路行启效动器果方位，式置是所不有对重应合闸启的动基:本 断路器控制开关处于“合闸后”状态，线路
• 提高电力系统并列运行稳定性，以及输电线 路的传输容量。
• 可纠正断路器本身机构不良、保护误动作以 及误碰引起的误跳闸。
• 自动重合闸与继电保护相配合，在很多情况 下可以加速切除故障。
自动重合闸的规定
DL400-1991《继电保护和安全自动装置技术 规程》规定：
对3kV及以上的架空线路和兼作旁路的母联 断路器或分段断路器，宜装设自动重合闸装 置。
故启障动后重，合断闸路。缺触触器点不点处：良粘于当、连发跳等跳生闸情闸断位况状路置时器继，态辅电位，助器 置两接异不点常对者接、应不对应 由于某种原因启，动工重作合闸人将员失误败。碰断路器操作机

第二章自动重合闸

第二章自动重合闸

四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
电力系统 自动装置原理
四、检定无压和检定同期的三相ARD
断路器重合成
功后，其辅助触点 QF1断开，继电器 KCT、KT、KM均 返回，电容器C重 新充电，经15～ 25S后C充满电， 装置整组复归，准 备下次动作。
三、工作原理
电力系统 自动装置原理
3.线路发生永久 性故障时
重合闸装置的动作 过程与上述相同。
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
三、工作原理
电力系统 自动装置原理
四、接线特点
电力系统 自动装置原理
重合闸重合于永久性故障上，对电力系 统有什么不利影响？
答：当重合于永久性故障时，会使电力系统再一次受 到故障冲击，对系统稳定运行不利，可能会引起电力 系统的振荡,降低系统稳定性。另外，由于在很短时间 内断路器要连续两次切断短路电流，从而使断路器的 工作条件变得恶化。
应动作，使断路器重新合闸；
（3）自动重合闸的次数应符合预先的规定；
（4）自动重合闸之后，能自动复归，准备好下一次的动作；
（5）自动重合闸时间能够整定，能与继电保护配合；
（6）双电源——同步
电力系统 自动装置原理
三、 ARD的分类
（3）按组成元件的动作原理: 机械式，电气式

第二章自动重合闸-PPT课件

第二章自动重合闸-PPT课件

（2）自动重合闸装置动作应迅速。 为了缩短对用户的停电时间，要求ARC动作时间越 短越好；但ARC动作时间还必须考虑保护装置的 复归、故障点去游离后绝缘强度的恢复、断路器 操作机构的复归及其准备好再次合闸的时间。

（3）手动跳闸时不应重合。
当运行人员手动操作控制开关或通过遥控装置将断 路器断开时，是属于正常运行操作，自动重合闸装 置不应动作。
三、自动重合闸的不利因素：
（1）当重合于永久性故障时，使系统再次受 到短路电流的冲击，可能引起系统振荡。 （2）断路器在很短时间内要连续两次切断短 路电流，使断路器的工作条件恶化，增加断 路器的检修机会，降低断路器的断流容量。
四、自动重合闸装置的分类

按其功能可分为三相ARC、单相ARC以及综合ARC； 按按其动作次数来分，有一次动作的ARC和二次动作的ARC； 按其运行于不同结构的输电线路来分，有单侧电源线路ARC 和双侧电源线路ARC； 按其与继电保护配合方式来分，有重合闸前加速保护动作和 重合闸后加速保护动作的ARC。 在本节中，将重点介绍电气式三相一次自动重合闸装置。


二、自动重合闸装置的作用
（1）提高供电的可靠性，减少因瞬时性故障停电造成 的损失，对单侧电源的单回线的作用尤为显著。 （2）对于双端供电的高压输电线路，可提高系统并列 运行的稳定性，因而，自动重合闸技术被列为提高 电力系统暂态稳定的重要措施之一。 （3）可以纠正由于断路器本身机构不良或继电保护误 动作而引起的断路器误跳闸。 （4）自动重合闸与继电保护相配合，在很多情况下可 以加速切除故障。


五、对自动重合闸装置的基本要求
（1）自动重合闸装置应优先采用控制开关位置与断路器位
置不对应启动方式启动。即当控制开关在合闸位置而断路 器实际上处于断开位置的情况下启动重合闸。这样，可以

自动课件第二章自动重合闸

自动课件第二章自动重合闸
37
五单、击非此全相处方运编面行辑的对母影继版响电标保题护样及式其他
• (1)零序电流保护
• 单击此处编辑母版文本样式 •• (第2)二距级离保护。 • 第三级 •• (第3)四相级差高频保护。 • 第五级 • (4)方向高频保护。
38
六单、击综此合处重编合辑闸母的版标同题期样方式
• (1)非同期重合。不检查同期，也不检查电 • 压单。击此处编辑母版文本样式 •• (与第2)线二检路级同电期压。之要差求小线于路同侧期必电须压有整电定压值且。母线 •• (第3)三检级无压。线路电压低于无电压整定值或 • 线第路四有级电压且与母线电压同期，后者是为 • 了第检五无级压侧断路器偷跳时能进行重合。
11
单考击虑此到处如编下辑两母方版面标的题原样因式
• (1)断路器跳闸后，故障点的电弧熄灭以及 周围介质绝缘强度的恢复需要一定的时间，
• 必单须击在此这处个编时辑间母以版后文进本行样重式合才有可能成 • 功第，二否级则，即使在瞬时性故障情况下，重 • 合断第闸电三也时级不间成。功，所以故障点必须有足够的 •• (第2)重四合级闸动作时，继电保护一定要返回， • 同第时五断级路器操动机构恢复原状，准备好再
可在重合闸前加速保护动作。 • 应具有接收外来闭锁信号的功能。
4
第单二击节此处三编相辑一母次版自标动题重样合式闸
• 1.电气式重合闸的原理 • 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
5
单击此处编辑母版标题样式
• 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
• ••
备值(第第4)的重四五。冲合级级击时电两流侧周电期势分来量不不及得摆超开过到如危下及规系定统

《自动重合闸讲》课件

《自动重合闸讲》课件
《自动重合闸讲》PPT课 件

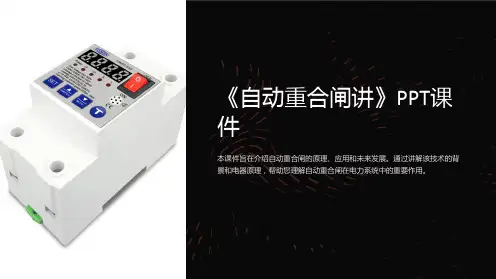

本课件旨在介绍自动重合闸的原理、应用和未来发展。通过讲解该技术的背 景和电器原理，帮助您理解自动重合闸在电力系统中的重要作用。
一、背景介绍
1 自动重合闸的定义
介绍自动重合闸是一种电力系统中常用的保护装置，用于解决瞬时故障问题。
2 普及背景
解释为什么自动重合闸技术在现代电力系统中得到广泛应用。
2 操作电缆的接线
详细说明自动重合闸系统中操作电缆的正确接线方法。
3 常见问题及排查方法
列举常见故障和故障排查方法，帮助读者识别和解决自动重合闸系统中的问题。
四、自动重合闸的选型和设计
选型和设计的原则和要求
讲解选择和设计自动重合闸系统的关键原 则和需求。
设计流程和方法
指导读者如何进行自动重合闸系统的设计， 包括流程和方法。
五、自动重合闸的应用和发展
应用案例简介
发展前景和趋势
展示自动重合闸技术在变电站的实际应用案例， 预测自动重合闸技术在未来电力系统中的发展
如何提高电网的可靠性。
前景，如智能电网的推动。
六、总结
1 自动重合闸的作用及优点
总结自动重合闸在电力系统中的作用以及其具有的优点和益处。
2 未来的思考和展望
展望自动重合闸技术的未来发展方向，如人工智能和大数据的结合。
二、自动重合闸的原理
1
原理简介
阐述自动重合闸的基本原理，如何识别故障并自动恢复介绍自动重合闸系统的组成部分以及各个部件的功能和作用。
3
自动重合闸的分类
解释不同类型的自动重合闸装置，如线路重合闸和变压器重合闸。
三、自动重合闸的电器原理
1 电器原理简介
简要概述自动重合闸的电器原理，包括电路设计和工作原理。

自动重合闸和继电保护的配合ppt

自动重合闸和继电保护的配合ppt
子任务1：无自时动重限合电闸流与继速电断保保护的护配（合电流I段）
教学重点
自动重合闸前加速、后加速保护 动作原理和特点
教学难点
前加速自动重合闸前加 速、后加速保护动作原 理
1.自动重合闸前加速保护动作原理
和前加速保护相比，使用中不受网络结构和负荷条件的限制一般说来是有利无害的。
由于保护第一次跳闸是有选择性的切除故障，所以即使重合闸拒绝动作，也不会扩大停电范围。
3.自动重合闸后加速保护动作原理
ARD
教学重点 QF1 ~
ARD QF2
ARD QF3
K2
QF4
K3
教学难 重合闸后加速保护原理。这种方式在重合闸动作之后加速保护动作，简称后加速、即当线路发生故
障时保护选择性地动作切除故障，然后自动重合，若重合于永久性故障上，则在断路器合闸后，再加 速保护动作，瞬时切除故障，与第一次动作是否带有时限无关。
重前这合加种闸 速 方动自式作动在~之重重前合合加闸闸速前动保加作护速之的、后动后加作加速，速保简保护称护动Q前动作F加作，1速原简方理称式后。加A速R、D即当线路发生故K障1时I保1护选择Q性F地2动作切除I2故障，然K后2自动重合，若Q重F合3于永久性故障上K，3则在断路I器3 合闸后，再加速保
采用重合闸后加速时，必须在线路的每个断路器上均装设一套自动重合闸装置。由于保护第一次跳 闸是有选择性的切除故障，所以即使重合闸拒绝动作，也不会扩大停电范围。
4.后加速的优缺点
优点：第一次是有选择性地切除故障，不会扩大停电范围， 特别是在重要的高压电网中，一般不允许保护无选择性的动 作而后以重合闸来纠正（前加速的方式）；保证了永久性故 障能瞬时切除，并仍然是有选择性的；和前加速保护相比， 使用中不受网络结构和负荷条件的限制一般说来是有利无害 的。 缺点：与前加速相比较为复杂；第一次切除故障可能带每个 断路器上都需要装设一套重合闸有延时。

电力系统继电保护原理-自动重合闸 PPT精品课件

电力系统继电保护原理-自动重合闸 PPT精品课件

k2 P 3 k3
QF1
(1)动作行为
任 意 位 置 故 障
BH
1动 作 跳 闸
AR
D动 作 重 合 闸
QF2
瞬恢 时复 故正 障常
永 久 故 障
有 选 择 跳 闸
QF3
k1 BH1动作跳 k2 闸BH2动作跳 k3 闸BH3动作跳
闸
6.2三相重合闸
四、重合闸与继电保护的配合★★
是否同期； 5.具有接收外来闭锁信号的功能； 6.能自动复归，准备下一次动作。
6.1概述
三、重合闸的分类★★
根据控制断路器的方式不同，分为： 三相重合闸、单相重合闸、综合重合闸。
6.2三相重合闸
一、动作过程★★★
发生任何故障
保护跳三相
重合闸按要求 重合三相
瞬时性故障
永久性故障
恢复正常运行
保护再跳三相
二、工作原理
4.一次合闸脉冲元件★
指发出重合命令并保证只重合一次的元件(程 序)。
采用检查“是否充电满”的方法实现只重合一 次，即发重合命令前检查“是否充电满”，满足时才 允许发重合命令，且同时“放电”。
利用计数器计数和清零来实现“充电”和“放 电”，计数时间达到10~15s即为“充电满”。
6.2三相重合闸
6.1概述
一、自动重合闸的作用★★
3. 不利影响
(1)合闸于永久性故障时，系统再次受到故障 冲击，不利于系统稳定运行；
(2)使断路器工作条件恶化。
6.1概述
二、对重合闸的基本要求★
1.在下列情况下不动作:
(1)运行人员手动将断路器断开； (2)手动合闸于故障线路时；
2.动作次数应符合预先的规定； 3.能与继电保护配合，加速切除故障； 4.用于双侧电源线路时，能够考虑合闸时两侧电源

继电保护-自动重合闸讲义

继电保护-自动重合闸讲义

自动重合闸的作用及对其基本要求
所谓“永久性故障”是指像线路倒杆、断线、 绝缘子击穿或损坏等引起的故障，在线路被 断开之后，它们仍然是存在的。这时，即使 再合上电源，由于故障依然存在，线路还要 被继电保护再次断开，因而就不能恢复正常 的供电。
自动重合闸的定义
当断路器跳闸之后，能够自动地将断路器重新 合闸装置。
4 检查同期的重合闸方式
的大小受两侧电源电 U 整定： 压幅值、频率和相位的影响 当 U1 U 2 时
U 2U sin

2
2U sin
s t
2
式中 s 为两侧电源电压角频 率差。 当 U U y 时，继电器起动 定值调节范围： 20o ~ 40o
重合闸与继电保护的配合
1 不检查周期的重合闸方式
并列运行的发电厂或电力
系统之间在电气上有紧密联系， 同时断开所有联系的可能性很 小。当任一条线路断开之后又 进行重合闸时，不会出现非同 步合闸的问题。在这种情况下， 可以采用不检查同步的自动重 合闸，如图中电源A和C之间 的关系。
2 自动解列或自同步的重合闸方式
1.解列重合闸 线路故障后，系统侧线路断路器和小电源侧解列点跳 闸。系统侧在确认对侧已跳闸后重合，恢复对地区非重要 负荷的供电，然后，再在解列点处实行同步并列。
若
瞬时性故障 永久性故障
单相重合成功 保护再次动作跳开三相断路器
单相重合闸
特点 电网采用单相自动重合闸时，不仅要求系统 中装设按相操作的断路器，而且在保护装置 中必须有故障相选择元件，简称选相元件。 在单相接地跳单相，再单相重合的过程中会 出现只有两相运行的非全相状态，对保护的 动作行为有影响。 非全相状态下，电网中会出现潜供电流影响 故障点电弧的熄灭。
