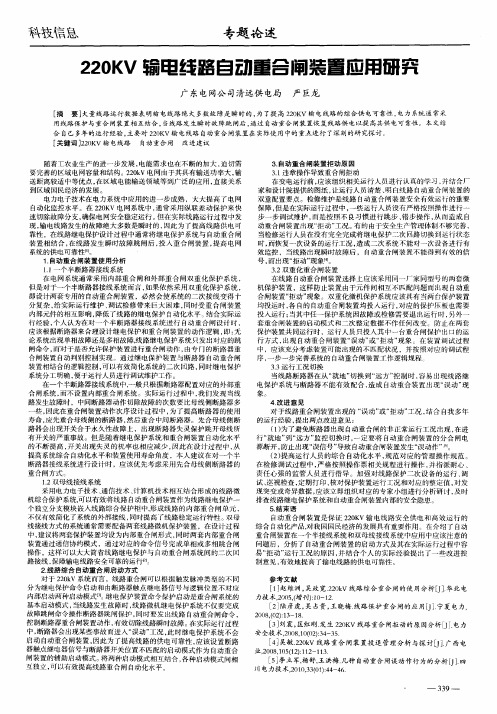

自动重合闸原理
自动重合闸是电力系统中的一种保护装置，用于自动恢复电力供应和减少停电时间。
它能够实现对电力系统中断电事故的快速切除和自动回复操作。
自动重合闸的工作原理如下：
1. 监测电力系统状态：自动重合闸装置通过接收与电力系统相关的信号，如电流、电压、频率等，监测电力系统的状态。
2. 检测异常情况：当系统发生故障或异常情况时，自动重合闸装置会检测到这些异常，并根据预设的保护参数进行判断。
3. 切除电力系统：当自动重合闸装置判断出电力系统发生故障或异常情况时，它会迅速切除电力系统，即打开断路器或切断电力供应，以避免故障扩大或造成更大的损失。
4. 分析故障原因：自动重合闸装置会通过对故障信号的分析，确定故障的位置和原因，为后续的维修工作提供参考。
5. 重启电力系统：在故障得到修复或自动重合闸装置判断故障消除后，它会恢复电力供应并重新闭合断路器，将电力系统重新连接起来。
自动重合闸装置的作用是保护电力系统的安全运行。
它能够快速切除故障电路，减少停电时间，提高电力供应的可靠性。
同
时，它还能够避免对电力系统的损坏，确保电力系统的稳定性和可用性。

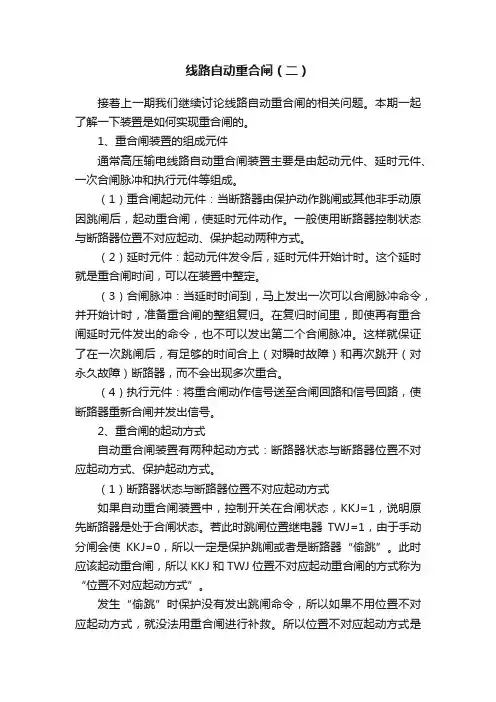

线路自动重合闸（二）接着上一期我们继续讨论线路自动重合闸的相关问题。
本期一起了解一下装置是如何实现重合闸的。
1、重合闸装置的组成元件通常高压输电线路自动重合闸装置主要是由起动元件、延时元件、一次合闸脉冲和执行元件等组成。
（1）重合闸起动元件：当断路器由保护动作跳闸或其他非手动原因跳闸后，起动重合闸，使延时元件动作。
一般使用断路器控制状态与断路器位置不对应起动、保护起动两种方式。
（2）延时元件：起动元件发令后，延时元件开始计时。
这个延时就是重合闸时间，可以在装置中整定。
（3）合闸脉冲：当延时时间到，马上发出一次可以合闸脉冲命令，并开始计时，准备重合闸的整组复归。
在复归时间里，即使再有重合闸延时元件发出的命令，也不可以发出第二个合闸脉冲。
这样就保证了在一次跳闸后，有足够的时间合上（对瞬时故障）和再次跳开（对永久故障）断路器，而不会出现多次重合。
（4）执行元件：将重合闸动作信号送至合闸回路和信号回路，使断路器重新合闸并发出信号。
2、重合闸的起动方式自动重合闸装置有两种起动方式：断路器状态与断路器位置不对应起动方式、保护起动方式。
（1）断路器状态与断路器位置不对应起动方式如果自动重合闸装置中，控制开关在合闸状态，KKJ=1，说明原先断路器是处于合闸状态。
若此时跳闸位置继电器TWJ=1，由于手动分闸会使KKJ=0，所以一定是保护跳闸或者是断路器“偷跳”。
此时应该起动重合闸，所以KKJ和TWJ位置不对应起动重合闸的方式称为“位置不对应起动方式”。
发生“偷跳”时保护没有发出跳闸命令，所以如果不用位置不对应起动方式，就没法用重合闸进行补救。
所以位置不对应起动方式是所有重合闸都必须具备的基本起动方式。
其缺点是TWJ异常或发生粘连等情况下，该方式将失效。
所以通常会增加检查线路对应相无流的条件进一步确认，在提高可靠性。
上图为重合闸回路的示意图。
位置不对应起动方式重合闸动作过程如下：a.当控制把手处于合后位置（KKJ=1），且断路器处于合位（HWJ=1）时，自动重合装置充电，充电完成后充电灯点亮，重合闸准备就绪。
