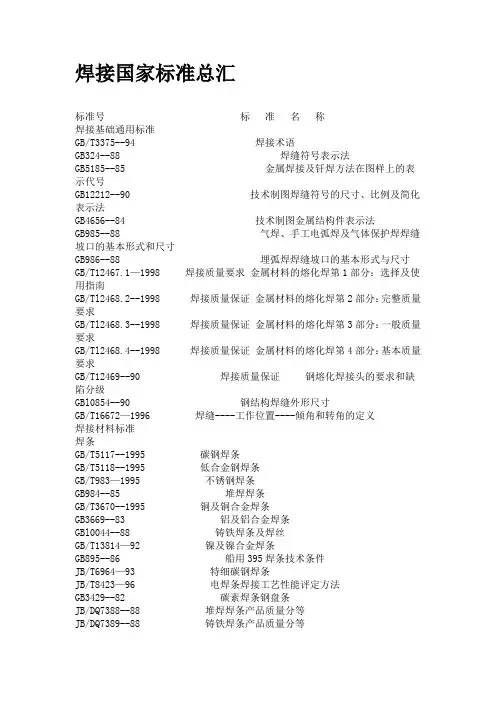

焊接国家标准总汇标准号标准名称焊接基础通用标准GB/T3375--94 焊接术语GB324--88 焊缝符号表示法GB5185--85 金属焊接及钎焊方法在图样上的表示代号GB12212--90 技术制图焊缝符号的尺寸、比例及简化表示法GB4656--84 技术制图金属结构件表示法GB985--88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986--88 埋弧焊焊缝坡口的基本形式与尺寸GB/T12467.1—1998 焊接质量要求金属材料的熔化焊第1部分：选择及使用指南GB/Tl2468.2--1998 焊接质量保证金属材料的熔化焊第2部分：完整质量要求GB/Tl2468.3--1998 焊接质量保证金属材料的熔化焊第3部分：一般质量要求GB/Tl2468.4--1998 焊接质量保证金属材料的熔化焊第4部分：基本质量要求GB/T12469--90 焊接质量保证钢熔化焊接头的要求和缺陷分级GBl0854--90 钢结构焊缝外形尺寸GB/T16672—1996 焊缝----工作位置----倾角和转角的定义焊接材料标准焊条GB/T5117--1995 碳钢焊条GB/T5118--1995 低合金钢焊条GB/T983—1995 不锈钢焊条GB984--85 堆焊焊条GB/T3670--1995 铜及铜合金焊条GB3669--83 铝及铝合金焊条GBl0044--88 铸铁焊条及焊丝GB/T13814—92 镍及镍合金焊条GB895--86 船用395焊条技术条件JB/T6964—93 特细碳钢焊条JB/T8423—96 电焊条焊接工艺性能评定方法GB3429--82 碳素焊条钢盘条JB/DQ7388--88 堆焊焊条产品质量分等JB/DQ7389--88 铸铁焊条产品质量分等JB/DQ7390--88 碳钢、低合金钢、不锈钢焊条产品质量分等JB/T3223--96 焊接材料质量管理规程焊丝GB/T14957—94 熔化焊用钢丝GB/T14958--94 气体保护焊用钢丝GB/T8110--95 气体保护电弧焊用碳钢、低合金钢焊丝GBl0045--88 碳钢药芯焊丝GB9460--83 铜及铜合金焊丝GBl0858--89 铝及铝合金焊丝GB4242--84 焊接用不锈钢丝GB/T15620--1995 镍及镍合金焊丝JB/DQ7387--88 铜及铜合金焊丝产品质量分等焊剂GB5293--85 碳素钢埋弧焊用焊剂GBl2470--90 低合金钢埋弧焊焊剂钎料、钎剂GB/T6208--1995 钎料型号表示方法GBl0859---89 镍基钎料GBl0046--88 银基钎料GB/T6418--93 铜基钎料GB/T13815--92 铝基钎料GB/T13679--92 锰基钎料JB/T6045--92 硬钎焊用钎剂GB4906--85 电子器件用金、银及其合金钎焊料GB3131--88 锡铅焊料GB8012--87 铸造锡铅焊料焊接用气体GB6052--85 工业液体二氧化碳GB4842--84 氩气GB4844--84 氮气GB7445--87 氢气GB3863--83 工业用气态氧GB3864--83 工业用气态氮GB6819--86 溶解乙炔GBlll74--89 液化石油气GBl0624--89 高纯氩GBl0665--89 电石其它GB12174--90 碳弧气刨用碳棒焊接质量试验及检验标准钢材试验GBl954--80 镍铬奥氏体不锈钢铁素体含量测定方法GB6803--86 铁素体钢的无塑性转变温度落锤试验方法G132971--82 碳素钢和低合金钢断口试验方法焊接性试验GB4675.1--84 焊接性试验斜Y型坡口焊接裂纹试验方法GB4675.2—84 焊接性试验搭接接头(CTS)焊接裂纹试验方法GB4675.3--84 焊接性试验T型接头焊接裂纹试验方法GB4675.4--84 焊接性试验压板对接(FISCO)焊接裂纹试验方法GB4675.5—84 焊接热影响区最高硬度试验方法GB9447--88 焊接接头疲劳裂纹扩展速率试验方法GB/T13817--92 对接接头刚性拘束焊接裂纹试验方法GB2358--80 裂纹张开位移(COD)试验方法GB7032--86 T型角焊接头弯曲试验方法GB9446--88 焊接用插销冷裂纹试验方法GB4909.12—85 裸电线试验方法镀层可焊性试验焊球法GB2424.17--82 电工电子产品基本环境试验规程锡焊导则GB4074.26—83 漆包线试验方法焊锡试验JB/ZQ3690 钢板可焊性试验方法SJl798--81 印制板可焊性测试方法力学性能试验GB2649--89 焊接接头机械性能试验取样方法GB2650--89 焊接接头冲击试验方法GB2651—89 焊接接头拉伸试验方法GB2652—89 焊缝及熔敷金属拉伸试验方法GB2653--89 焊接接头弯曲及压扁试验方法GB2654--89 焊接接头及堆焊金属硬度试验方法GB2655--89 焊接接头应变时敏感性试验方法GB2656--81 焊接接头和焊缝金属的疲劳试验方法焊接材料试验GB3731--83 涂料焊条效率、金属回收率和熔敷系数的测定GB/T3965--1995 熔敷金属中扩散氢测定方法焊接检验GB/T12604.1--90 无损检测术语超声检测GB/T12604.2--90 无损检测术语射线检测GB/T12604.3--90 无损检测术语渗透检测GB/T12604.4--90 无损检测术语声发射检测GB/T12604.5--90 无损检测术语磁粉检测GB/T12604.6--90 无损检测术语涡流检测GB5618--85 线型象质计GB3323--87 钢熔化焊对接接头射线照相和质量分级GB/T12605--90 钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T14693--93 焊缝无损检测符号GBll343--89 接触式超声斜射探伤方法GBll345--89 钢焊缝手工超声波探伤方法和探伤结果的分级GBll344--89 接触式超声波脉冲回波法测厚GB2970--82 中厚钢板超声波探伤方法JBll52--81 锅炉和钢制压力容器对接焊缝超声波探伤GB/T15830—1995 钢制管道对接环缝超声波探伤方法和检验结果的分级GB827--80 船体焊缝超声波探伤GBl0866--89 锅炉受压元件焊接接头金相和断口检验方法GBll809---89 核燃料棒焊缝金相检验JB/T9215--1999 控制射线照相图像质量的方法JB/T9216--1999 控制渗透探伤材料质量的方法JB/T9217--1999 射线照相探伤方法JB/T9218--1999 渗透探伤方法JB3965--85 钢制压力容器磁粉探伤EJ187--80 磁粉探伤标准JB/T6061--92 焊缝磁粉检验方法和缺陷磁痕的分级JB/T6062--92 焊缝渗透检验方法和缺陷迹痕的分缀EJl86---80 着色探伤标准JB/ZQ3692 焊接熔透量的钻孔检验方法JB/ZQ3693 钢焊缝内部缺陷的破断试验方法GBll373--89 热喷涂涂层厚度的无损检测方法EJ188--80 焊缝真空盒检漏操作规程JBl612--82 锅炉水压试验技术条件GB9251--88 气瓶水压试验方法GB9252--88 气瓶疲劳试验方法GBl2135---89 气瓶定期检查站技术条件GBl2137--89 气瓶密封性试验方法GBll639--89 溶解乙炔气瓶多孔填料技术指标测定方法GB7446--87 氢气检验方法GB4843--84 氩气检验方法GB4845--84 氮气检验方法JB4730—94 压力容器无损检测DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对接焊接接头射线检验技术规程DL/T541-94 钢熔化焊角焊缝射线照相方法和质量分级JB4744—2000 钢制压力容器产品焊接试板的力学性能检验焊接质量GB6416--86 影响钢熔化焊接头质量的技术因素GB6417--86 金属熔化焊焊缝缺陷分类及说明TJl2．1--81 建筑机械焊接质量规定JB/T6043--92 金属电阻焊接接头缺陷分类JB/ZQ3679 焊接部位的质量JB/ZQ3680 焊缝外观质量JB/TQ330--83 通风机焊接质量检验GB999--82 船体焊缝表面质量检验方法A-4 焊接方法及工艺标准GBl2219--90 钢筋气压焊GBll373--89 热喷涂金属件表面预处理通则JB/Z261--86 钨极惰性气体保护焊工艺方法JB/Z286--87 二氧化碳气体保护焊工艺规程JB/ZQ3687 手工电弧焊的焊接规范SDZ019--85 焊接通用技术条件J134251—86 摩擦焊通用技术条件ZBJ59002.1--88 热切割方法和分类ZBJ59002.2--88 热切割术语和定义ZBJ59002.3--88 热切割气割质量和尺寸偏差ZBJ59002.4—88 热切割等离子弧切割质量和尺寸偏差ZBJ59002.5--88 热切割气割表面质量样板JB/ZQ3688 钢板的自动切割ZBK540339--90 汽轮机铸钢件补焊技术条件NJ431—86 灰铸铁件缺陷焊补技术条件GBll630--89 三级铸钢锚链补焊技术条件GB/Z66--87 铜极金属极电弧焊JB/TQ368—84 泵用铸钢件焊补JB/TQ369---84 泵用铸铁件焊补HB/Z5l34--79 结构钢和不锈钢熔焊工艺JB/T6963—93 钢制件熔化焊工艺评定JB4708--2000 钢制压力容器焊接工艺评定JB4709—2000 钢制压力容器焊接规程DL/T752-2001 火力发电厂异种钢焊接技术规程DL/T819-2002 火力发电厂焊接热处理技术规程DL/T868-2004 焊接工艺评定规程DL/T869—2004 火力发电厂焊接技术规程焊接设备标准GB2900-22--85 电工名词术语电焊机GB8118--87 电弧焊机通用技术条件GB8366--87 电阻焊机通用技术条件GBl0249--88 电焊机型号编制方法GBl0977--89 摩擦焊机GB/T13164--91 埋弧焊机ZBJ64001--87 TIG焊焊炬技术条件ZBJ64003--87 弧焊整流器ZBJ64004188 MIG／MAG弧焊机ZBJ64005--88 电阻焊机控制器通用技术条件ZBJ64006--88 弧焊变压器ZBJ64008--88 电阻焊机变压器通用技术条件ZBJ64009--88 钨极惰性气体保护弧焊机(TIG焊机)技术条件ZBJ64016--89 MIG／MAG焊枪技术条件ZBJ64021—89 送丝装置技术条件ZBJ64022--89 引弧装置技术条件ZBJ64023--89 固定式点凸焊机JB5249--91 移动式点焊机JB5250--91 缝焊机ZBJ33002--90 焊接变位机ZBJ33003--90 焊接滚轮架JB5251--91 固定式对焊机JB685--92 直流弧焊发电机JB/DQ5593.1—90 电焊机产品质量分等总则JB/DQ5593.2--90 电焊机产品质量分等弧焊变压器．JB/DQ5593.3--90 电焊机产品质量分等便携式弧焊变压器JB/DQ5593.4--90 电焊机产品质量分等弧焊整流器JB/DQ5593.5--90 电焊机产品质量分等MIG／MAG弧焊机JB/DQ5593.6--90 电焊机产品质量分等TIG焊机JB/DQ5593.7--90 电焊机产品质量分等原动机弧焊发电机组JB/DQ5593.8--90 电焊机产品质量分等TIG焊焊炬JB/DQ5593.9--90 电焊机产品质量分等电焊机冷却用风机JB/DQ5593.10-90 电焊机产品质量分等MIG／MAG焊焊枪JB/DQ5593.11-90 电焊机产品质量分等电阻焊机控制器JB/DQ5593.12-90 电焊机产品质量分等摩擦焊机JB/Z152--81 电焊机系列型谱JB2751--80 等离子弧切割机JBJ33001—87 小车式火焰切割机JBl0860--89 快速割嘴GB5110--85 射吸式割炬JB/T5102--91 坐标式气割机JB5101--91 气割机用割炬JB6104--92 摇臂仿形气割机GB5107--85 焊接和气割用软管接头焊接安全与卫生标准GB9448—88 焊接与切割安全GBl0235--88 弧焊变压器防触电装置GB8197--87 防护屏安全要求GBl2011--89 绝缘皮鞋焊工培训与考试标准GB6419--86 潜水焊工考试规则JJl2.2--87 焊工技术考试规程EJ/Z3--78 焊工培训及考试规程DL/T679--1999 焊工技术考核规程JB/TQ338--84 通风机电焊工考核标准GB/T15169--94 钢熔化焊手焊工资格考试方法SDZ009--84 手工电弧焊及埋弧焊焊工考试规则JBll52--88 机械部焊工技术等级标准国家质量监督检验检疫总局锅炉压力容器压力管道焊工考试与管理规则(船舶)焊工考试规则冶金建设工程焊工考试规则。

焊缝磁粉检测工艺规程一、适用范围1.1该工艺规程适用于图号A、B、C、D类焊缝（包括热影响区）以及向外宽展至少25mm范围内的表面及近表面缺欠的磁粉检测技术及验收等级。

1.2 本工艺规程适用于非荧光湿磁粉的连续法磁化技术。

检测工艺卡内容是本工艺规程的补充（由II级探伤资格人员按本工艺规程等要求编写），其参数规定的更具体。

二、引用标准和法规本工艺规程按JB/T4730.5-2005和所给图纸技术要求（图号）编写，要求焊缝检验等级为级，其合格级别为级。

其他引用标准如下：GB/T9445—2008 无损检测人员资格鉴定与认证JB/T6061—2007 无损检测焊缝磁粉检测JB/T6063 无损检测磁粉检测用材料JB/T6065 无损检测磁粉检测用试片JB/T5097—2005 无损检测渗透检测和磁粉检测观察条件JB/T8290 无损检测磁粉探伤机三、人员资格3.1焊缝的磁粉检测及最终验收结果的评定由具有中国无损检测学会（执行GB/T9445-2008/ISO9712-2005）相应方法和工业门类的II级资格的磁粉检测资格人员来完成。

焊缝的磁粉检测的评定报告的审核和批准有Ⅲ级（相应方法和工业门类）资格的磁粉检测资格人员来完成。

3.2 从事焊缝的磁粉检测人员，应具有一定的金属材料、热处理和焊接方面基础知识和焊缝磁粉检测经验。

3.3 检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值1.0），每年应检查一次，不得有色盲。

四、设备、器材、材料和辅助材料磁粉检测设备应符合JB/T8290的规定。

磁粉粒度和性能的其他要求应符合JB/T6063的规定。

至少半年校验一次，在磁轭损伤修复后应重新校验。

当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力。

4.3试片-30/100， C-15/50型标准试片。

磁粉检测时一般应选用A14.4 磁悬液使用中日合资美柯达探伤器材（苏州－上海）有限公司生产的黑水悬浮液（类型：MT—BW）。

JBT 6061 焊缝磁粉检测方法和缺陷迹痕的分级目次前言 (II)1 范畴 (1)2 规范性引用文件 (1)3 检测人员 (1)4 检测设备 (1)5 磁粉材料 (2)6 磁悬液的配制和选用 (2)7 表面预备 (3)8 磁化方式与磁化规范 (3)9 标准试片和试块 (4)10 检测 (6)11 磁粉的施加 (8)12 磁痕评定与记录 (8)13 复验 (8)14 验收标准 (8)15 报告 (8)图1 周向磁化 (4)图2 纵向磁化 (4)图3 磁场强度指示器 (6)图4 焊缝检测触头的配置 (7)表1 标准试片的类型、规格和图形 (4)表2 磁痕显示的验收等级 (8)前言请注意本标准的某些内容有可能涉及专利。

本标准的公布机构不应承担识别这些专利的责任。

本标准代替 JB/T 6061—1992《焊缝磁粉检验方法和缺陷磁痕的分级》。

本标准与 JB/T 6061—1992 相比要紧变化如下：——修改了…。

本标准由中国机械工业联合会提出。

本标准由全国无损检测标准化技术委员会（SAC/TC 56）归口。

本标准起草单位：哈尔滨锅炉厂有限责任公司。

本标准所代替标准的历次版本公布情形为：——J B/T 6061—1992。

无损检测焊缝磁粉检测方法和缺陷迹痕的分级1 范畴本标准适用于铁磁性材料金属材料制成的焊缝磁粉检测和缺陷磁痕等级分类方法。

磁粉检测是能够检测焊缝表面和近表面裂缝以及其它不连续性的一种无损检测方法。

要紧检测的典型不连续性有裂缝、未熔合、未焊透、夹杂和气孔等。

磁粉检测采纳周向磁化（直截了当通电法、触头法）和纵向磁化法（线圈法、电磁轭）。

磁粉检测分为干磁粉和湿磁粉检测技术。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞按照本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JB/T 6062--92 焊缝渗透检验方法和缺陷迹痕的分级中华人民共和国机械行业标准JB/T6062--92焊缝渗透检验方法和缺陷迹痕的分级──────────────────────────────────1 主题内容与适用范围本标准规定了焊缝及其邻近母材表面开口缺陷的渗透检验方法（着色检验和荧光检验）和缺陷迹痕的分级。

本标准适用于下述金属焊缝的表面开口缺陷检验：(1) 用非磁性材料焊接的焊缝;(2) 磁性材料的角焊缝以及磁粉探伤有困难或者检验效果不好的焊缝，例如对接双面焊焊缝清根过程中的检验等。

2 引用标准GB/T 12604.3无损检测术语渗透检测ZBJ04 005 渗透探伤方法ZBJ04 003 控制渗透探伤材料质量的方法ZBH24 002 渗透探伤用Ａ型灵敏度对比试块JB/T xxxx 渗透探伤用镀铬试块技术条件GB388 石油产品硫含量测定法ZBE30 002 石油产品中氯含量测定法（烧瓶燃烧法）3 检验人员3.1 焊缝渗透检验人员应按有关规程的规定经过严格培训和考核，并持有相应考核组织颂发的等级资格证书。

3.2 焊缝渗透检验人员的视力应每年检查一次，校正视力不得低于1.0，无色盲和色弱。

4 探伤液4.1 探伤液包括渗透剂、乳化剂、清洗剂和显像剂，应对被检焊缝及其母材无腐蚀作用。

4.2 当检验镍合金焊缝时，每种探伤液的硫含量均不应超过用GB388标准分析所得的残留物重量的1%；当检验奥氏体不锈钢或钛合金焊缝时，每种探伤液氯和氟含量之和不应超过用ZBE30002和附录Ａ分析所得的残留物重量的1%。

4.3 应使用同一家生产的同一系列配套探伤液，不允许将不同种类的探伤液混合使用。

4.4 用着色法检验后的焊缝，如果需要进行荧光检验，则荧光检验必须在彻底清理之后才能进行。

4.5 为了控制渗透探伤液质量的需要，可根据ZBJ04003标准的规定，使用符合ZB H24 002或者JB/Txxxx要求的铝合金试块或镀铬试块。
