2010年《电机学》期末考试A_华侨大学

《电机学》考试题型（120分钟）一、判断题：错误的在括号内记“F”；正确的在括号内记“T”。

（20分）(1) 全电流定律（安培环路定律）中的线积分指的是对磁感应强度B的线积分（）(2) 磁性材料的磁感应强度B可以随着磁场强度H的增加达到任意值（）（3）直流电动机的固有机械特性指在额定电枢电压下的机械特性（）（4）提高异步电动机定子电源频率可以提高转子转速（）（5）鼠笼式异步电动机通常是在转子上串电阻进行调速（）（6）直流电机的电枢指定子和转子（）（7）他励直流电机的励磁线圈与定子线圈在电路上为并联或串联（）（8）交流电机的电枢指转子和定子（）（9）只要三相异步交流电机的其中一相定子绕组通以交流电就会产生旋转磁场（）（10）异步电动机的变极调速通常是针对笼型电机而言（）（11）直流电动机的励磁线圈指定子线圈（）（12）直流电动机的转子回路串入电阻以后机械特性变软（）（13）直流电机的主磁路指磁力线经过的转子磁路（）（14）异步电动机要起动必须在转子绕组上加外部电源（）（15）异步电动机转子上串电阻后机械特性不变（）(16) 若他励直流电动机进行降压调速，由于电源电压连续变化时转速也跟着连续变化，所以可以达到无极调速的目的（）(17) 电机的可逆性原理是指直流电机与交流电机可以互相转化（）(18) 为了维持同步发动机的端电压不变，必须随着无功负载的变化相应地调整转子的励磁电流（）(19) 直流电机单叠绕组的电刷数与磁极数相同（）(20) 同步电机只能作为发动机使用（）二、选择题：只有一个答案正确（20分）(1) 对于变频调速，以下说法正确的是：（）A 当极对数P一定时，转子转速与电源频率成反比B 当极对数P一定时，转子转速与电源频率成正比C 转子转速与电源频率无关(2) 异步电动机起动时定子绕组接成星型，起动后接成三角形，实为： （ ）A 接成三角形时，每相电压小些B 接成星形时，每相电压大些C 降压起动D 升压起动(3) 他励直流电动机的起动转矩S T 一般为额定转矩N T 的__倍 （ ）A 1B 0.82C 2-3D 1.1—1.2(4) 对于异步电动机调压调速，以下说法错误的是： （ ）A 改变定子电压时，同步转速不变B 改变定子电压时，最大转矩对应的转差率s 也不变C 定子电压越低特性越硬D 最大转矩T 和定子电压的平方成正比（5）以下哪一项不属于直流电动机的调速方法： （ ）A 变极调速B 调压调速C 弱磁调速D 电枢串电阻调速（6）对于他励直流电动机的起动，以下说法错误的是： （ ）A 在起动中可以采取先星型后三角形B 通常不直接起动C 可以降压或升压起动D 可以串电阻起动（7）当异步电动机定子通以三相交流电，并使得转子以一定转速旋转（转子绕组回路有交流电流），以下说法正确的是： （ ）A 转子电流不产生旋转磁场B 转子电流产生的旋转磁场的转速（相对于定子）小于定子产生的旋转磁场的转速C 转子电流产生的旋转磁场的转速（相对于定子）可能大于或小于定子产生的旋转磁场的转速D 转子电流产生的旋转磁场的转速（相对于定子）等于定子产生的旋转磁场的转速(8) 对于异步电动机的变极调速，以下说法错误的是： （ ）A 通常用于笼式电动机B 极数有限。

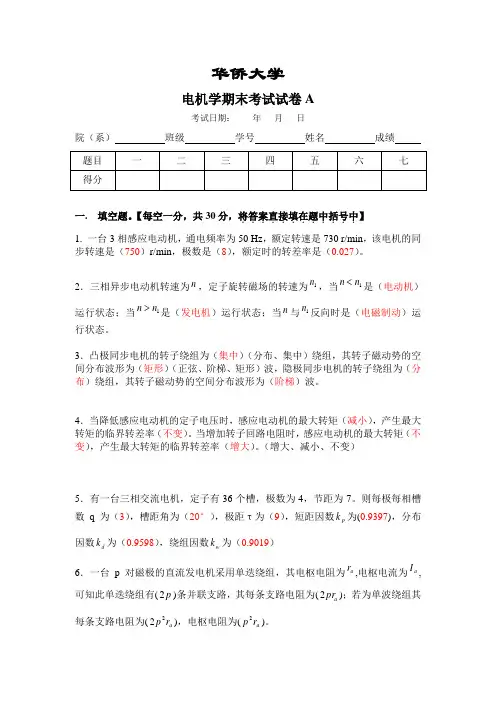

华侨大学电机学期末考试试卷A考试日期： 年 月 日院（系） 班级 学号 姓名 成绩一. 填空题。

【每空一分，共30分，将答案直接填在题中．．．．．．．．．括号中．．．】 1. 一台3相感应电动机，通电频率为50 Hz ，额定转速是730 r/min ，该电机的同步转速是（750）r/min ，极数是（8），额定时的转差率是（0.027）。

2．三相异步电动机转速为n ，定子旋转磁场的转速为1n ，当1n n <是（电动机）运行状态；当1n n >是（发电机）运行状态；当n 与1n 反向时是（电磁制动）运行状态。

3．凸极同步电机的转子绕组为（集中）（分布、集中）绕组，其转子磁动势的空间分布波形为（矩形）（正弦、阶梯、矩形）波，隐极同步电机的转子绕组为（分布）绕组，其转子磁动势的空间分布波形为（阶梯）波。

4．当降低感应电动机的定子电压时，感应电动机的最大转矩（减小），产生最大转矩的临界转差率（不变）。

当增加转子回路电阻时，感应电动机的最大转矩（不变），产生最大转矩的临界转差率（增大）。

（增大、减小、不变）5．有一台三相交流电机，定子有36个槽，极数为4，节距为7。

则每极每相槽数q 为（3），槽距角为（20°），极距τ为（9），短距因数p k 为(0.9397)，分布因数d k 为（0.9598），绕组因数w k 为（0.9019）6．一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为a r ,电枢电流为a I ,可知此单迭绕组有(p 2)条并联支路，其每条支路电阻为(a pr 2)；若为单波绕组其每条支路电阻为(a r p 22)，电枢电阻为(a r p 2)。

7. 同步发电机在过励时从电网吸收(超前)无功功率，产生(直轴去磁)电枢反应；同步电动机在过励时向电网输出(滞后) 无功功率，产生(直轴增磁)电枢反应。

8. 一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，励磁电流将(减小)，铁耗将(减小)。

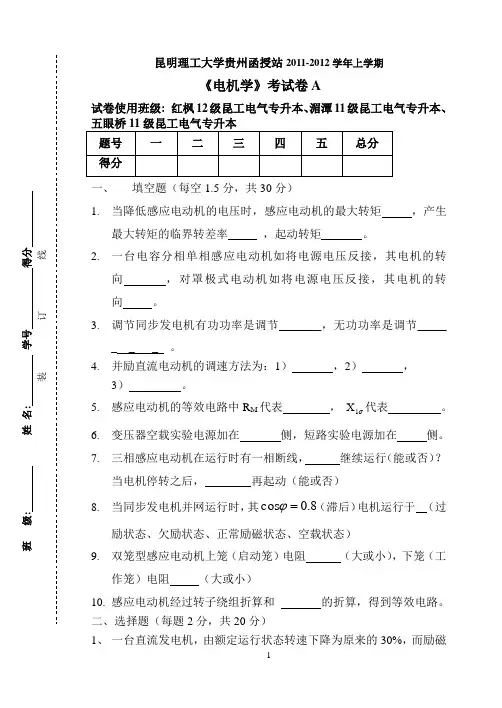

昆明理工大学贵州函授站2011-2012学年上学期 《电机学》考试卷A 试卷使用班级: 红枫12级昆工电气专升本、湄潭11级昆工电气专升本、一、 填空题（每空1.5分，共30分） 1. 当降低感应电动机的电压时，感应电动机的最大转矩 ，产生最大转矩的临界转差率 ，起动转矩 。

2. 一台电容分相单相感应电动机如将电源电压反接，其电机的转向 ，对罩极式电动机如将电源电压反接，其电机的转向 。

3. 调节同步发电机有功功率是调节 __，无功功率是调节______ _ _ 。

4. 并励直流电动机的调速方法为：1） ，2） ， 3） 。

5. 感应电动机的等效电路中R M 代表 ，σ1X 代表 。

6. 变压器空载实验电源加在 侧，短路实验电源加在 侧。

7. 三相感应电动机在运行时有一相断线， 继续运行（能或否）？当电机停转之后， 再起动（能或否） 8. 当同步发电机并网运行时，其8.0cos =ϕ（滞后）电机运行于 （过励状态、欠励状态、正常励磁状态、空载状态） 9. 双笼型感应电动机上笼（启动笼）电阻 （大或小），下笼（工作笼）电阻 （大或小）10. 感应电动机经过转子绕组折算和的折算，得到等效电路。

二、选择题（每题2分，共20分）1、 一台直流发电机，由额定运行状态转速下降为原来的30%，而励磁电流及电枢电流不变，则 。

A ：E a 下降30%B ：T 下降30%C ：E a 和T 都下降30%D ：端电压下降30%2、 直流电动机的电刷逆转向移动一个小角度，电枢反应性质为 。

A ：去磁与交磁B ：增磁与交磁C ：纯去磁D ：纯增磁3、 若并励直流发电机转速上升20％，则空载时发电机的端电压U0将 。

A ：升高20％B ：升高大于20％C ：升高小于20％D ：不变4、 同步调相机一般工作于___ ______状态。

A 、欠励B 、过励C 、他励D 不确定5、 直流电动机的额定功率指 。

A:转轴上吸收的机械功率 B:转轴上输出的机械功率C:电枢端口吸收的电功率 D:电枢端口输出的电功率6、 直流机、交流机、同步机的共同特点是：（ ）A ．都有同步速B ．都有可逆性C ．都可以改变功率因数 D.都可以自励磁7、 绕线式三相感应电动机，转子串电阻起动时（ ）。

考试卷（A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,η=0.86，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0.5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是： （ ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

电机学期末考试试卷大全(附答案)考试卷（ A 卷）《电机学》课程试卷一、填空：1．一台直流电动机，PN=10KW,UN=220V,?=0.86，nN=980r/min，则额定电流为＿＿＿52.85A ＿＿＿，额定输出转矩为＿＿＿97.44N.m＿＿＿＿。

2．电机铁心采用0.35或0.5mm的硅钢片，其目的是:＿＿提高磁路的磁导率,降低电机的铁耗＿＿＿＿＿＿＿3．YYn联结的三相心式变压器，其负载时相电势的波形为:＿接近正弦波＿＿＿＿，这是因为:三次谐波磁通不能沿闭合铁心闭合，只能沿油或空气及油箱壁闭合，磁阻大，故三次谐波磁通小，且负载时副方YO联接，使副方可感应、流通较小的三次谐波电流，此电流也会对三次谐波磁通有所削弱，使磁通接近正弦波，故相电势接近正弦波。

4．变压器的空载损耗主要是＿铁＿＿＿损耗，短路损耗主要是＿＿＿铜＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y1=＿＿＿5/6τ＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角 =200，现因外线发生故障，电网电压降为60%*UN，为使角保持在小于250范围内，应加大励磁，使E0为：E0/E0＿＿＿E0*/E0>1.35＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是：（ c ）A 串励电动机不允许空载或轻载运行B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降12．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt 1200)，则此时产生的磁场（ b ）A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3.三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.0l6，若在低压侧作短路实验，测得短路阻抗标幺值为（ a ）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出（ b ）A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（ c ）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( b )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

电机学期末测验试卷大全(附答案)————————————————————————————————作者：————————————————————————————————日期：考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。

电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。

2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。

电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。

当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。

3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。

4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。

各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。

___短路电压（标幺值）____小的变压器先达到满载。

5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。

6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。

7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。

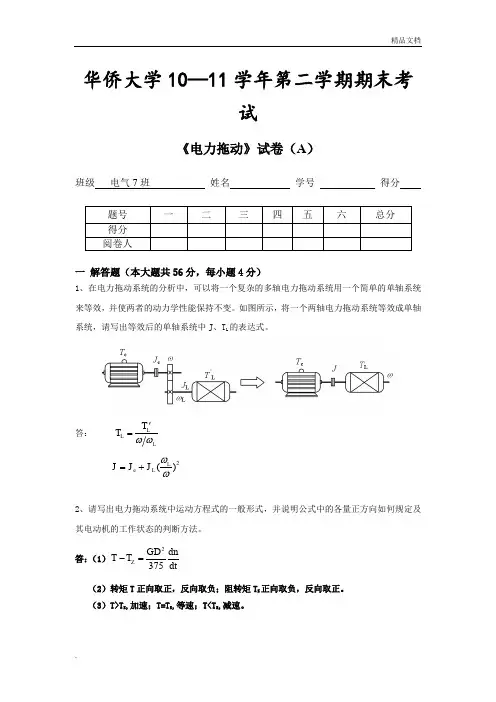

华侨大学10—11学年第二学期期末考试《电力拖动》试卷（A ）班级 电气7班 姓名 学号 得分一 解答题（本大题共56分，每小题4分）1、在电力拖动系统的分析中，可以将一个复杂的多轴电力拖动系统用一个简单的单轴系统来等效，并使两者的动力学性能保持不变。

如图所示，将一个两轴电力拖动系统等效成单轴系统，请写出等效后的单轴系统中J 、T L 的表达式。

答： L L LT T ωω'=2L e L ()J J J ωω=+2、请写出电力拖动系统中运动方程式的一般形式，并说明公式中的各量正方向如何规定及其电动机的工作状态的判断方法。

答：（1）2375Z GD dnT T dt-=（2）转矩T 正向取正，反向取负；阻转矩T Z 正向取负，反向取正。

（3）T>T Z ,加速；T=T Z ,等速；T<T Z ,减速。

3、电力拖动系统稳定运行的条件是什么？下图中1、2、3分别为3种情况下的电动机机械特性，试说明3种情况下，电动机带动负载T L时，能否稳定运行？答：电力拖动系统稳定运行条件：①电机特性与负载特性存在交点；②在交点所对应的转速之上T<T Z,而在这一转速之下则要求T>T Z电机工作在P1、P3不稳定，P2稳定。

4、他励直流电动机的电气制动方式有哪几种？简述他励直流电动机不同电气制动方式下的能量转换情况。

答：他励直流电动机的电气制动方式有能耗制动、反接制动和回馈制动三种。

能耗制动将系统的动能转化为电能消耗在电枢回路；反接制动是将由系统的动能转化而来的电能和电源的电能一起消耗在电枢回路；回馈制动时将系统地动能转化为电能回馈给电网。

5、电力拖动系统的过渡过程会受哪些惯性的影响？若要加快他励直流电动机的起动过程，可以采取哪些措施？答:电力拖动系统的过渡过程会受机械惯性、电磁惯性和热惯性的影响。

加快他励直流电动机的起动过程，可以采用：①设法减小系统地飞轮惯量以减小机电时间常数；②在设计电力拖动系统时，尽可能设法改善起动过程中电枢电流的波形。

考试卷〔A卷〕《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,η=0.86，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0.5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．以下关于直流电动机说法错误的选项是： 〔 〕 A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： ：2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，假设在低压侧作短路实验，测得短路阻抗标幺值为〔〕A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，假设运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：〔〕A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了防止 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

考试卷(A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW ，U N =220V ，η=0。

86，n N =980r/min ，则额定电流为＿＿＿＿＿＿,额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0。

35或0。

5mm 的硅钢片,其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿.4．变压器的空载损耗主要是＿＿＿＿损耗,短路损耗主要是＿＿＿＿＿损耗.5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势,故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60％*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0＊/E 0＿＿＿＿＿＿＿。

二、选择题:1．下列关于直流电动机说法错误的是： （ ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt，i2=Imsin(wt+1200），则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V，Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机,若运行于60HZ、380V电网上,当输出功率保持不变时，则同步转速及电机实际转速将：A 增大，减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑， Tst↓B Ist ↑， Tst↑CIst ↓, Tst ↑D Ist ↓, Tst↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( ）A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大;D 有效材料的消耗增大。

D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降2．在两相对称绕组中分别通入i1=I m sinwt,i2=I m sin(wt+1200)，则此时产生的磁场 A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

7铁心叠片越厚其损耗A 越大B 越小C 不变8．感应电动机运行时，定子电流的频率为f1,转差率为s,则转子电流的频率为： A f1 B f1/s C sf1D （1- s）f1三、简答题:1．确定如下联结的变压器联结组,并画出其相量图。

1 否，2 否，3 否，4 是，5 是，6 否，7 是，8 是，9 否，10 否，11 否，12 否，13 否，14 否，15 是二、填空题1．激磁2．功率和磁动势3．不变损耗等于可变损耗（或铁耗等于铜耗也算对）4．157.48 A、1818.18 A5．6．变极调速、变频调速和变转差率调速7．电枢漏抗压降和电枢等效磁动势8．原动机的输入功率9．去磁直轴磁动势10．异步起动和牵入同步三、选择题1 C，2 C，3 D，4 D，5 C，6 A，7 C，8 A，9 B，10 D四、问答题1．相量图见书33页图2-16（2分）；基本方程式为（2分）：运行特性有外特性和效率特性，主要性能指标有电压调整率和额定效率。

电机学考试试卷A卷一、填空题（每空1分共40分）1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加而。

2 一台额定频率为50Hz的变压器，接于60Hz、6/5倍变压器额定电压的电网上运行，则磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。

（填增大、减小或不变）3 一台三相变压器，额定电压为6000/380V，Y，d联接，其变比为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为（忽略漏阻抗压降）。

8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。

9 一台三相同步发电机，极对数为 2，定子总槽数为 36，双层绕组，则每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，一相绕组的最大可能并联支路数为。

10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量，改善其波形。

为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。

11 三相同步发电机，定子三相对称绕组流过三相对称电流，则其每相绕组产生的磁动势性质为磁动势，而三相绕组的基波合成磁动势性质为磁动势。

12 分析同步发电机电枢反应的性质，可以采用图。

13 从时间概念而言，同步电机功率角是。

14 同步发电机并网运行。

若原动机不做调节而调节励磁电流，则同步发电机的输出有功功率、输出无功功率；若励磁电流不做调节而调节原动机则同步发电机输出有功功率、输出无功功率（填改变或不变）。

15 变压器的正序电抗负序电抗；同步电机的正序电抗负序电抗（填大于、小于或等于）。

二、作图题（共30分）1 做出单相变压器在副边短路情况下的“T ”型等效电路，标注其电阻、电抗参数，并说明其物理意义。

（10分）2 指出下图所示三相变压器各相原副绕组同名端，并做相量图判断其联接组标号。

（10分）3 一台并联于无限大电网的隐极同步发电机，调节其励磁电流而原动机不做调节，做出此时的电动势相量图并标明电枢电流和励磁电动势相量的末端变化轨迹（忽略电枢电阻与饱和）。

电机学期末试卷及答案一、填空题1. 反应式永磁式混合式2. 直流电逆变器3. 过载短路欠压4. 能耗制动反接制动再生制动5. 环型分配器功率放大器6. 电气原理图电气布置图安装接线图二、选择题1. B 1MΩ2. C 栅极电压3. D 远4. B 改变供电电网的电压5. A 电源缺相三、判断题1. √2. √3. ×4. √5. √6. ×7. ×8. √9. × 10.×四、简答题1. 如何选择三相异步电动机?答：包括确定电源、额定频率、转速、工作周期、电动机的类型、工作机环境条件、安装方式、电动机与负载的连接方式等。

2. 三相笼式异步电动机减压启动控制方法有几种?答：①定子绕组串电阻(电抗)启动;②星-三角连接启动;③自耦调压器启动;④延边三角形启动。

3. 三相异步电动机不能起动，故障原因是什么?答：①三相供电线路断路;②定子绕组中有一相或两相断路;③开关或起动装置的触头接触不良;④电源电压过低;⑤负载过大或传动机械有故障;⑥轴承过度磨损，转轴弯曲，定子铁心松动;⑦定子绕组重新绕制后短路;⑧定子绕组接法与规定不合。

4. 分析下面星-三角起动控制线路的控制过程。

答：合电源开关Q。

按SB1→KM1得电→M以“Y”形接法降压起动;同时时间继电器KT线圈得电，瞬时触点闭合，常闭触点延时打开，KM1失电，“Y”形接法断开;同时KM2得电，电动机以“D”形接法正常运转。

[电机学期末试卷及答案]。

09/10学年第1学期《电机学》期末（A 卷）试卷答案及评分细则一、判断正误(每小题1分，共20分) :正确在括号内填入(√)，错误在括号内填入（×）。

1~5、×√√×√ 6~10、××√×× 11~15、××√√√ 16~20、×√×√×二、选择题（每小题1分，20分）：将正确答案填在“ ”。

1~5、ACCBC 6~10、AABBC 11~15、BCBBA 16~20、ABABC三、填空题（每空1分，共10分）1、减小（或降低）、增大（或升高）、减小（或降低）、减小（或降低）、减小（或降低）2、 3、20°、750 r/min3、 1）一、二次额定电压分别相等（或 额定电压比相等）2）二次相电压对一次相电压的相位移相同（或 联接组标号相同） 3）短路阻抗标幺值相等（或 短路阻抗模及其阻抗角都相等）四、简答题（每小题5分，共35分）1、绘制异步电动机“T ”型等效电路，并标出各物理量。

2、简述同步发电机理想并联合闸的条件。

答：要求发电机与电网电压满足以下4个条件：1）频率相同、2）幅值相同，且波形一致、3）相序相同、4）相位相同。

3、按下图所示补画出三相变压器低压侧的电压相量图（这里已标出A 与a 点重合），并判断联结组标号。

Z XY A E C E BA(a)C y z bcx ab E ABE a E c E b E 联接组标号为 Dy9 4、一个线圈通入直流电流时产生矩形波脉振磁动势，而通入正弦交流电流时产生正弦波脉振磁动势，分析这种说法是否正确？答：脉振磁动势的振幅是随时间交变的，这种变化是由于产生该磁动势的线圈电流随时间交变引起的。

因此，直流电流产生的矩形波磁动势不是脉振的。

此外，线圈电流是直流还是交流，并不影响磁动势在某一时刻沿空间分布的波形，正弦交流电流产生的是脉振磁动势，它在空间分布仍是矩形波。

电机学-考试试卷及答案四套..电机学考试试卷A卷⼀、填空题（每空1分共40分）1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加⽽。

2 ⼀台额定频率为50的变压器，接于60、6/5倍变压器额定电压的电⽹上运⾏，则磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。

（填增⼤、减⼩或不变）3 ⼀台三相变压器，额定电压为6000/380V，Y，d联接，其变⽐为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为（忽略漏阻抗压降）。

且三⾓形出现断线故障，则主磁通波形为波，低压边相电动势波形为波。

5 ⼀台变⽐为10的降压变压器，从低压侧做空载实验求得的激磁阻抗标⼳值为16，则⾼压侧激磁阻抗标⼳值为；从低压侧做空载实验测得的空载损耗为200W，若从⾼压侧做空载实验，则测得的空载损耗应为。

6 ⼀台⾃耦变压器的额定容量为，变⽐为，则其电磁容量为，效益系数为。

7 两台额定电压相等的变压器并联运⾏，必须严格保证其相同。

8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。

9 ⼀台三相同步发电机，极对数为 2，定⼦总槽数为 36，双层绕组，则每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，⼀相绕组的最⼤可能并联⽀路数为。

10 采⽤、分布绕组可以削弱绕组电动势与磁动势的⾼次谐波分量，改善其波形。

为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。

11 三相同步发电机，定⼦三相对称绕组流过三相对称电流，则其每相绕组产⽣的磁动势性质为磁动势，⽽三相绕组的基波合成磁动势性质为磁动势。

12 分析同步发电机电枢反应的性质，可以采⽤图。

13 从时间概念⽽⾔，同步电机功率⾓是。

14 同步发电机并⽹运⾏。

若原动机不做调节⽽调节励磁电流，则同步发电机的输出有功功率、输出⽆功功率；若励磁电流不做调节⽽调节原动机则同步发电机输出有功功率、输出⽆功功率（填改变或不变）。

《电机学》课程考试大纲（电气工程类专业）绪论内容：磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的B-H曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。

要求：以上概念都是在本课程先修课程中应该掌握的内容，牢固掌握对本课程学习是必须的。

要点：主要应掌握其概念及概念间相互关系与分析计算原则。

变压器内容：额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。

三相变压器的连接组，并联运行的条件与负载分配。

*对称分量法，负序阻抗与负序等效电路，零序阻抗与零序等效电路，三相变压器的单相运行分析，突然短路时的瞬变过程，空载合闸的瞬变过程。

三绕组变压器，自耦变压器，一般了解电流互感器与电压互感器。

要求：熟练掌握变压器的基本电磁关系，变压器的各种平衡关系。

三种分析手段：基本方程式、等效电路和相量图。

正方向确定，基本方程式、相量图和等效电路间的一致性。

理解变压器绕组的归算原理与计算。

熟练掌握标幺值的计算及数量关系。

熟悉变压器参数的测量方法，运行特性分析方法与计算。

掌握三相变压器的连接组表示与确定。

掌握变压器并联运行的条件，熟悉并联运行时的负载分配。

掌握三绕组变压器的电磁关系、简化分析方法及其参数的物理概念和测定方法。

交流电机的基本理论内容：三相电机工作原理模型，交流绕组的各概念，绕组的基波感应电动势和谐波电动势，单相绕组的脉动磁动势，对称电流下的圆形磁动势，不对称电流下的椭圆形磁动势，三相绕组磁动势的空间谐波和时间谐波。

要求：掌握旋转电机的基本作用原理。

熟练掌握电角度的概念，交流绕组各量的分析，绕组因数的计算。

掌握交流绕组电动势的分析和计算方法。

掌握交流绕组磁动势的性质及其表示和分析方法。

分清脉动磁动势、圆形磁动势和椭圆形磁动势的区别及相互关系。

*理解绕组的谐波电动势和谐波磁动势，了解其削弱方法，主要指绕组因数及对交流绕组电动势和磁动势的影响。

电机学期末考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组中感应的电动势大小与（）。

A. 转子转速成正比B. 转子转速成反比C. 转子转速无关D. 以上都不对答案：A2. 直流电机的电枢反应对主磁通的影响是（）。

A. 削弱B. 增强C. 无影响D. 以上都不对答案：A3. 异步电机的转子磁场相对于定子磁场的转速称为（）。

A. 同步转速B. 转子转速C. 滑差转速D. 额定转速答案：C4. 同步电机的励磁方式有（）。

A. 他励B. 自励C. 他励和自励D. 以上都不对答案：C5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 机械功率与电功率的比值D. 电功率与机械功率的比值答案：A6. 电机的功率因数是指（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A7. 电机的额定电压是指（）。

A. 额定工作时的线电压B. 额定工作时的相电压C. 额定工作时的线电流D. 额定工作时的相电流答案：A8. 电机的额定功率是指（）。

A. 电机在额定工作条件下的输出功率B. 电机在额定工作条件下的输入功率C. 电机在额定工作条件下的视在功率D. 电机在额定工作条件下的无功功率答案：A9. 电机的额定转速是指（）。

A. 电机在额定工作条件下的同步转速B. 电机在额定工作条件下的转子转速C. 电机在额定工作条件下的定子转速D. 电机在额定工作条件下的额定电压答案：A10. 电机的额定频率是指（）。

A. 电机在额定工作条件下的电源频率B. 电机在额定工作条件下的转子频率C. 电机在额定工作条件下的定子频率D. 电机在额定工作条件下的额定电压答案：A二、填空题（每题2分，共20分）1. 直流电机的电枢反应对主磁通的影响是________。

答案：削弱2. 异步电机的转子磁场相对于定子磁场的转速称为________。

华南理工大学试卷答案?电机学下?〔10 级 A 卷〕一、判断题：对者填“√〞，错者填“×〞；均填入左侧的括号中。

每题1 分，共20 分。

【X 】1.在直流电动机运行时，其电枢绕组上会产生电磁力，但是没有感应电动势。

【X 】2.在积复励直流电机中，长复励是积复励，短复励是差复励。

【X 】3.直流电机电动势的表达式为E =C EΦn，其中当转速n 的单位为转每秒时，有C E=pZ a/(60a=)。

【V 】4.直流电机的并联支路数总是成对的，即有偶数个支路。

【V 】5.在直流电机中，单叠绕组的所有元件被一个个串联起来、构成了一个无头无尾的闭合回路。

【X 】6.串励直流电动机的机械特性很硬。

【X 】7.在直流电机中，由于磁场在空间上不交变，因此铁耗很小，可以忽略。

【X 】8.在直流电机中，第一节距y1等于换向器节距。

【X 】9.直流电机的物理中性线是指主磁极的中心位置。

【V 】10.考虑饱和时，直流电机的交轴电枢反响具有去磁作用。

【V 】11.对称分量法适用的前提与叠加原理适用的前提相同。

【V 】12.转子正向同步旋转、励磁绕组短接、电枢端点加上一组对称的负序电压时，同步电机所表现的阻抗称为负序阻抗。

【V 】13.同步电机的零序电抗属于漏抗性质。

【V 】14.短路时电枢电路接近纯感性。

【V 】15. ⊗i f= 是一个感应电流。

【X 】16.不计饱和时，电抗与磁导成反比。

【X】17.x d'大于x d 。

【X 】18.分析变压器过电压时，无须考虑匝间电容。

【X 】19.dq0 变换前后，气隙磁场发生了改变。

【X 】20.dq0 变换后，定子绕组的电感矩阵变为不对称矩阵。

二、选择题：答案写在左侧的括号中。

每题3 分，共30 分。

注意如下：有且只有一个选项是正确的。

请把正确选项填入左侧的方括号中。

请在左侧的括号中打叉、或打钩。

【A 】1.在直流电机中，当电刷位于几何中性线上时，电枢反响的性质为：A.纯交磁性质；B.纯直轴去磁性质；C.纯直轴助磁性质；D.既有交轴分量，又有直轴分量。
