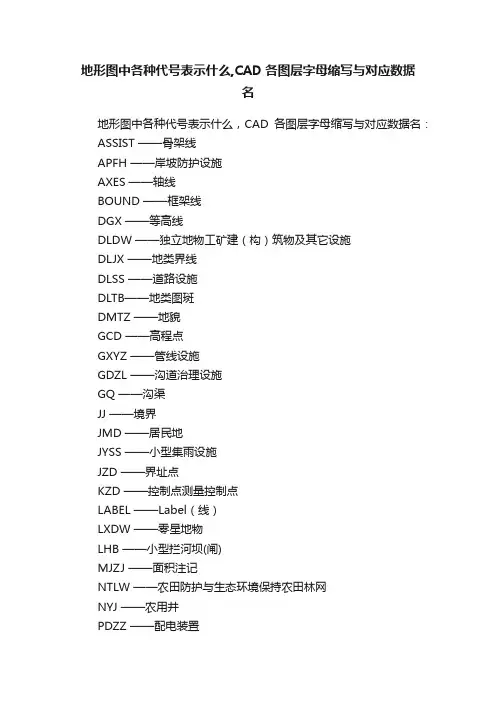

地形图中各种代号表示什么,CAD各图层字母缩写与对应数据名

地形图图层、符号释义

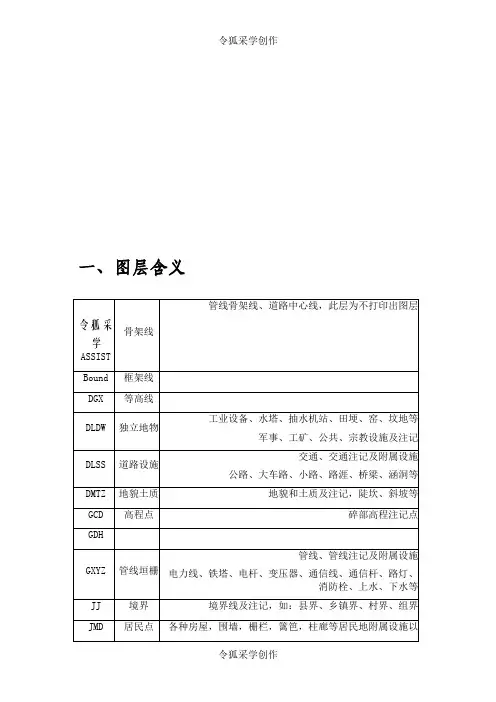

地形图图层、符号释义⼀、图层含义⼆、图层详解1. JMD图层（1）要求各要素均有代码且代码使⽤合理，合理的使⽤代码是地形数据的基本要求。

（2）在⼊库数据⾥，各种房屋以⾯状要素的⾝份⼊库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，⽬的是相同属性⾯状要素经过数据⼊库后可⾃动进⾏拼接。

（3）共线房屋要求数据上完全重合，达到“⽆缝连接”的⽬的。

（4）房屋的性质及楼层除了图⾯注记还要求将其输⼊扩展属性，且扩展属性表达的内容和图⾯注记要求完全⼀致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记⼤⼩按照《地形图图式》要求，楼层注记⼤⼩则规定字⾼为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输⼊“地名标记点”，将名称输⼊该点的扩展属性⾥，由于该点的功能⽤于数据查询使⽤，要求录⼊的名称不能有空格或其他分隔符号。

（7）如果单位或地名⽐较长，⽤⼀排在所在⾯积表⽰不下，则分为两排或多排，这种排列为⼈⼯排列，不能使⽤MTEXT⽅式排列，在数据转换时MTEXT⽅式⽂字为⾮法⽂字⽅式。

2. DLDW层（1）要求各要素均有代码且代码使⽤合理。

（2）DLDW层除龙门吊、天吊等的框架线以⾯状的⾝份⼊库，其余除⽂字和符号外的⼯矿要素均以线要素⾝份⼊库，所以各种⼯矿线要素呈⾯状时不要求闭合，但禁⽌不合理的断线，到图廓边呈⾯状的地物不能在图廓边闭合。

（3）DLDW层注记包括⼯矿类的所有注记和其他注记如“⽔泥地”、“施⼯区”、“拆迁区”、“乱掘”、“堆⼟”等，注记⼤⼩规定字⾼为2.53. DLSS图层（1）要求各要素均有代码且代码使⽤合理。

（2）DLSS层除各种桥梁框架线以⾯状的⾝份⼊库，其余除⽂字和符号外的⼯矿要素均以线要素⾝份⼊库，所以各种道路线要素呈⾯状时不要求闭合，但禁⽌不合理的断线。

（3）同⼀条道路边线的代码要统⼀且合理。

（4）有名称的道路需绘道路中⼼线，道路中⼼线的图层为ASSIST层，此层为不打印输出层，绘制时⽬测即可，不需实地测绘，绘制道路中⼼线的⽬的也是⽤来在数据库⾥查询和数据分析使⽤，所以扩展属性⾥的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使⽤实地距离。

CAD地形图各图层表示含义

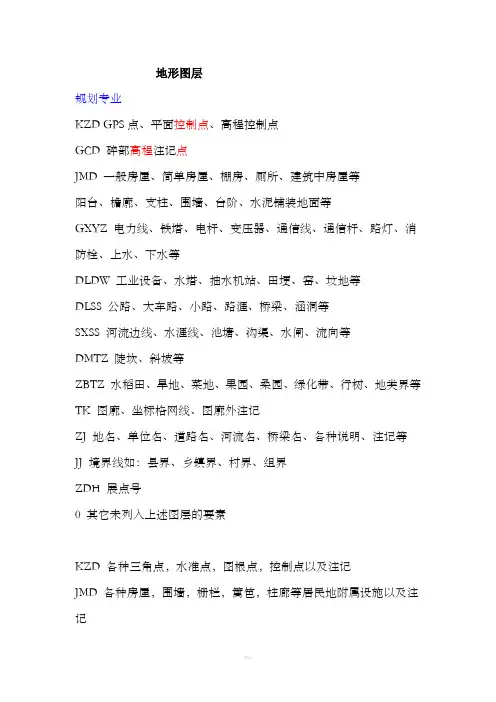

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

地形图图层、符号释义

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

地形图图层、符号释义

一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

CAD常用命令缩写及全拼

CAD常用命令缩写及全拼(绘图命令/修改命令/尺寸标注)作者：微笑的花出自：生活&设计&生活&设计&生活浏览/评论：188/0 日期：2009年10月12日 14:021、对像特性：adc===adcenter(设计中心“ctrl+2”)ch,mo===properties(修改特性“ctrl+1”)ma===matchprop(属性匹配)st===style(文字样式)col===color(颜色)la===layer(图层操作)lt===linetype(线形)lts===ltscale(线型比例)lw===lweight(线宽)un===units(图形单位)att===attdef(属性定义)ate===attedit(编辑属性)bo===boundary(边界创建，包括创建闭合多段线和面域)al===align(对齐)exit=quit(退出)exp===export(输出其它格式文件)imp===import(输入文件)op,pr===options(自定义CAD设置)print===plot(打印)pu===purge(清除垃圾)r===redraw(重新生成)ren===rename(重命名)sn===snap(捕捉栅格)ds===dsettings(设置极轴追踪)os===osnap(设置捕捉模式)pre===preview(打印预览)to===toolbar(工具栏)v===view(命名视图)aa===area(面积)di===dist(距离)li===list(显示图形数据信息)2、绘图命令：Po===point(点)L===line(直线)Xl===xline(射线)Pl===pline(多段线)Spl===spline(样条曲线)Pol===polygon(正多边形)Rec===rectangle(矩形)C===circle（圆）A===arc（圆弧）Do===donut(圆环)El===ellipse(椭圆)Reg===region(面域)Mt===mtext(多行文本)T===mtext(多行文本)B===block(块定义)I===insert(插入块)W===wblock(定义块文件)Div===divide(等分)H===bhatch(填充)3、修改命令Co===copy(复制)Mi===mirror(镜像)Ar===array(阵列)O===offset(偏移)Ro===rotate(旋转)M===move(移动)E,del===erase(删除)X===explode(分解)Tr===trim(修剪)Ex===extend(延伸)S===stretch(拉伸)Len===lengthen(直线拉长)Sc===scale(比例缩放)Br===break(打断)Cha===chamfer(倒角)F===fillet(倒圆角)Pe===pedit(多段线编辑)Ed===ddedit(修改文本)4、视窗缩放P===pan(平移)Z+空格+空格===实时缩放Z===局部放大Z+P===返回上一视图Z+E===显示全图5、尺寸标注Dli===dimlinear(直线标注) Dal===dimaligned(对齐标注) Dra===dimradius(半径标注) Ddi===dimdiameter(直径标注) Dan===dimangular(角度标注) Dce===dimcenter(中心标注) Dor===dimordinate(点标注)Tol===tolerance(标注形位公差)Le===qleader(快速引出标注)Dba===dimbaseline(基线标注)Dco===dimcontinue(连续标注)D===dimstyle(标注样式)Ded===dimedit(编辑标注)Dov===dimoverride(替换标注系统变量)二、常用ctrl快捷键【CTRL】＋1 ---PROPERTIES(修改特性) 【CTRL】＋2 ---ADCENTER（设计中心）【CTRL】＋O ---OPEN（打开文件）【CTRL】＋N、M ---NEW（新建文件）【CTRL】＋P ---PRINT（打印文件）【CTRL】＋S ---SAVE（保存文件）【CTRL】＋Z ---UNDO（放弃）【CTRL】＋X ---CUTCLIP（剪切）【CTRL】＋C ---COPYCLIP（复制）【CTRL】＋V ---PASTECLIP（粘贴）【CTRL】＋B ---SNAP（栅格捕捉）【CTRL】＋F ---OSNAP（对象捕捉）【CTRL】＋G ---GRID（栅格）【CTRL】＋L ---ORTHO（正交）【CTRL】＋W ---（对象追踪）【CTRL】＋U ---（极轴）三、常用功能键【F1】 ---HELP（帮助）【F2】 ---（文本窗口）【F3】 ---OSNAP（对象捕捉）【F7】 ---GRIP（栅格）【F8】 ---ORTHO（正交）LT, *LINETYPE 线型管理器-LT, *-LINETYPE 线型管理器（命令行输入）LTYPE, *LINETYPE 线型管理器-LTYPE, *-LINETYPE 线型管理器（命令行输入）LINEWEIGHT, *LWEIGHT 线宽LTS, *LTSCALE 设置全局线型比例因子TOR, *TORUS 圆环（三维）WE, *WEDGE 楔体3P, *3DPOLY 三维多段线3F, *3DFACE 三维面IN, *INTERSECT 交集UNI, *UNION 并集SU, *SUBTRACT 差集EXT, *EXTRUDE 拉伸（三维命令）REV, *REVOLVE 旋转（通过绕轴旋转二维对象来创建实体）HI, *HIDE 消隐SHA, *SHADEMODE 着色SL, *SLICE 剖切（用平面剖切一组实体）SEC, *SECTION 切割（用平面和实体的交集创建面域）INF, *INTERFERE 干涉3A, *3DARRAY 三维阵列3DO, *3DORBIT 三维动态观察ORBIT, *3DORBIT 三维动态观察器RPR, *RPREF 渲染系统配置RR, *RENDER 渲染DC, *ADCENTER 设计中心ctrl+2ADC, *ADCENTER 设计中心DCENTER, *ADCENTER 设计中心MA, *MATCHPROP 特性匹配TP, *TOOLPALETTES 工具选项板ctrl+3CH, *PROPERTIES 特性ctrl+1-CH, *CHANGE 修改现有对象的特性PR, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PROPS, *PROPERTIES 特性ctrl+1（控制现有对象的特性）MO, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PRCLOSE, *PROPERTIESCLOSE （关闭“特性”选项板）PRE, *PREVIEW 打印预览PRINT, *PLOT 打印ctrl+pTO, *TOOLBAR 工具栏/自定义（显示、隐藏和自定义工具栏）--------------------------------------------------------------------------------Z, *ZOOM 实时缩放P, *PAN 实时平移-P, *-PAN 实时平移（命令行输入）OS, *OSNAP 对象捕捉设置-OS, *-OSNAP 对象捕捉设置（命令行输入）SN, *SNAP 捕捉（规定光标按指定的间距移动）PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）-PU, *-PURGE 清理（命令行输入）R, *REDRAW （刷新当前视口中的显示）RA, *REDRAWALL 重画RE, *REGEN 重生成REA, *REGENALL 全部重生成REN, *RENAME 重命名-REN, *-RENAME 重命名（命令行输入）AA, *AREA 面积AL, *ALIGN 对齐AP, *APPLOAD 加载应用程序...ATT, *ATTDEF 定义属性...-ATT, *-ATTDEF 定义属性...（命令行输入）ATE, *ATTEDIT 单个...（编辑块插入上的属性）-ATE, *-ATTEDIT 单个...（命令行输入）ATTE, *-ATTEDIT 单个...（命令行输入）BO, *BOUNDARY 边界创建...-BO, *-BOUNDARY 边界创建...（命令行输入）CHK, *CHECKSTANDARDS 检查...（检查当前图形的标准冲突情况）COL, *COLOR 颜色...（设置新对象的颜色）COLOUR, *COLORDBC, *DBCONNECT 数据库连接管理器DOV, *DIMOVERRIDE 替代DR, *DRAWORDER 显示顺序DS, *DSETTINGS 草图设置-------------------------------------------------------------------------------- DV, *DVIEW 定义平行投影或透视视图FI, *FILTER 为对象选择创建可重复使用的过滤器G, *GROUP “对象编组”对话框-G, *-GROUP “对象编组”对话框（命令行输入）GR, *DDGRIPS 选项（...选择）IAD, *IMAGEADJUST 图像调整（控制图像的亮度、对比度和褪色度）IAT, *IMAGEATTACH 附着图像（将新的图像附着到当前图形）ICL, *IMAGECLIP 图像剪裁（为图像对象创建新的剪裁边界）IM, *IMAGE 图像（管理图像）-IM, *-IMAGE 图像（命令行输入）IMP, *IMPORT 输入文件。

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD??碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS??交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ??地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
