耗尽区
P区 (空间电荷区) N区
---- -- ++ ++++
---- -- ++ ++++ ---- -- ++ ++++
---- -- ++ ++++
E
内建电场
平衡精状选P态PT下课的件PN结
20

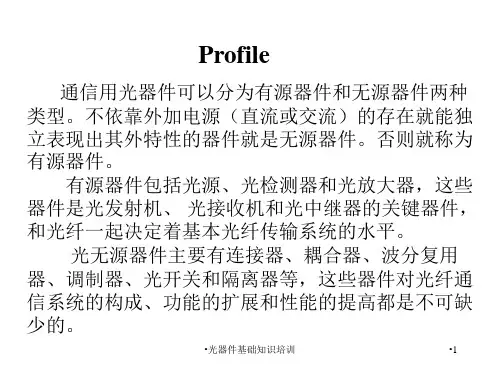

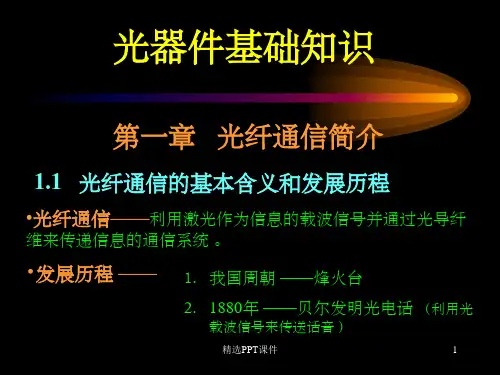

光器件基础知识
这个区域的载流子因扩散和复合而消耗掉了,所以又称为耗尽区。在交界面 两边的正负电荷间必然有电场存在,这个电场称为内建电场,电场方向由N区 指向P区,它所产生的电位差UD(又叫接触电位差)使N区的电位高于P区的电 位。由图可见,这个电场具有阻止多数载流子扩散的作用。所以,人们又把 耗尽区称为势垒区或位垒区。与此同时,内电场将使N区的少子空穴向P区运 动,使P区的少子电子向N区运动,通常把这种现象称为漂移。漂移运动的方 向正好与扩散运动的方向相反。由扩散运动形成的电流,称为扩散电流;由 漂移运动形成的电流,称为漂移电流。这两种电流方向相反。当这两种电流 相等时,达到了动态平衡,此时势垒区的宽度也就确定下来了。PN结就是指 的势垒区,通常很薄,约为数十微米,其接触电位差的大小与半导体材料、 掺杂浓度和环境温度有关。在室温下,硅材料PN结的接触电位差UD=0.6~ 0.8V,锗材料PN结的UD=0.1~0.3V,温度每升高1℃,电位差降低约2mV。
金属电缆存在的分布电容和分布电感实际上起到了低通滤波器的作用 ,限制了电缆的传输频率、带宽以及信息承载能力。
2. 传输距离长 ——光缆的传输损耗比电缆低,因而可传输更长的
距离。
