双金属温度计是工业生产中常用的温度测量仪表，它利用2种热膨胀系数不同的金属片组合在一起，一端固定，当温度发生变化时，因2种金属片的膨胀程度不同带动指针偏转在表盘上指示温度。
双金属温度计的测量范围为-80～500℃，具有响应速度快、体积小和安全稳定的优点。
电接点双金属温度计是双金属温度计的特殊形式，它在一般指示型双金属温度计的基础上安装电气接触装置，达到自动控制和报警的功能，适合中低温气态和液态介质温度的测量，具有直观方便、安全可靠、使用寿命长的优点，主要应用于化工、石油、加工铸造等领域。
双金属温度计的电接点装置是温度达到特定值产生开/关动作的元件，由温度敏感元件和动作开关组成，具有控制、保护和限制的作用。
当电接点双金属温度计的传感器感受温度发生变化时带动电接点装置的触点变化，当其与上下限触点接触或断开时，电路中的继电器动作，从而实现自动控制或报警的功能。
设定点误差和设定点切换差是电接点双金属温度计的重要的计量特性。
不同于常规的检定校准，该测量过程是在动态的情况下完成的，即恒温槽工作区内的温度以特定的变化速率处于升温或降温的过程中，得到电接点装置接通或断开的情况。
在该过程中，2个重要影响参量分别是测量用标准温度计的响应时间和恒温槽的温度变化速率。
嘉可仪表生产的温度仪表种类齐全，主要有双金属温度计、电接点双
金属温度计、pt100热电阻、铠装热电偶、耐磨热电偶、一体化温度变送器、导轨式温度变送器、数显温度计、就地温度显示仪、温湿度变送器、温湿度显示屏等。
双金属温度计概述：双金属温度计是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
双金属温度计工作原理：利用两种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是-20℃-+500℃，允许误差均为标尺量程的1.5%左右。
常见双金属温度计：按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
双金属温度计①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
2、安装固定形式为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。
3、型号命名方式W S S □□□□——防护形式无-普通型安装固定方式W-防护型0-无固定装置F-防腐型结构形式1-可动外螺纹0-轴向型2-可动内螺纹1-径向型3-固定螺纹2-135°向型4-固定螺纹3-万向型5-卡套螺纹表壳公称直径6-卡套法兰3-φ604-φ1005-φ125感温元件是双金属金属膨胀式温度仪表4、选型须知在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆插入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。

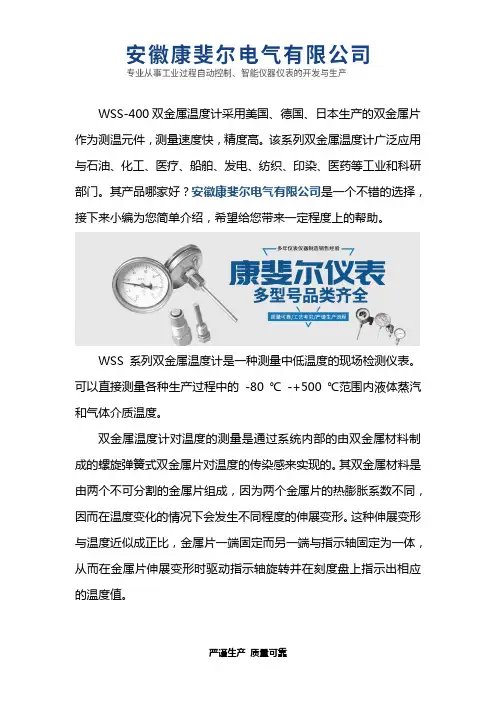

WSS-400双金属温度计采用美国、德国、日本生产的双金属片作为测温元件，测量速度快，精度高。
该系列双金属温度计广泛应用与石油、化工、医疗、船舶、发电、纺织、印染、医药等工业和科研部门。
其产品哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80 ℃-+500 ℃范围内液体蒸汽和气体介质温度。
双金属温度计对温度的测量是通过系统内部的由双金属材料制成的螺旋弹簧式双金属片对温度的传染感来实现的。
其双金属材料是由两个不可分割的金属片组成，因为两个金属片的热膨胀系数不同，因而在温度变化的情况下会发生不同程度的伸展变形。
这种伸展变形与温度近似成正比，金属片一端固定而另一端与指示轴固定为一体，从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。
该系列双金属温度计具体型号有：WSSE/ WSSP/ WSSXE/ WSSXP-401/ 501/ 411 /511/ 481/ 581还可以定做各种特殊远传双金属温度计。
远传双金属温度计是采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面温度。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
双金属温度计的工作原理及应用一、双金属温度计的基本结构双金属温度计是一种温度传感器，它由两个不同系数的金属薄片通过采用焊接、点焊、铆接或其他方式将两个不同性质的金属片叠合而制成。
当被测物体的温度发生变化时，两种金属沿着不同的热膨胀系数导致双金属片产生不同的热膨胀，从而使整个双金属片产生弯曲变形，该变形产生的位移与温度成正比。
二、双金属温度计的工作原理双金属温度计的工作原理基于材料的热膨胀，即当被测物体温度发生变化时，不同热膨胀系数的两种金属薄片经过焊接、点焊或铆接等方法固定在一起，随着温度的变化，两种金属片膨胀量不一致，产生不同的热应变。
由于两种金属的热膨胀系数不同，所以热应变也不同。
当双金属片形成一定的位移时，这个位移可以被测量器进行测量，并由此推算出被测物体的温度大小。
假若两种金属是铁和铜，铁的热膨胀系数比铜大，当温度上升时，铁片膨胀量比铜片大，双金属片开始形成一定的位移，这个位移可以通过测量双金属片两端的变形位移来计算出被测物体的温度大小。
三、双金属温度计的特点1.双金属温度计结构简单，不易受到外界环境的影响；2.能够在宽温度范围内进行测量；3.精度高，测量范围大，可以进行连续测量；4.可以适用于许多不同场合，如航天、航空、化工、电子等领域。
四、双金属温度计的应用双金属温度计主要应用于测量介质温度，具体应用领域如下：1.化学工业：化工生产过程需要控制反应的温度，双金属温度计可以测量液体、气体以及固体中介质的温度，保证反应条件的稳定性和可控性。
2.汽车工业：发动机冷却、润滑油温度控制，以及铝合金发动机受热后扩张的控制等领域都需要使用双金属温度计。
3.航空、航天工业：双金属温度计能够承受高温和低温环境，适合用于航空航天领域中的温度测量。
4.电子和电力工业：电子产品在运行时需要使用双金属温度计，如冷却器温度、散热器温度监测，变压器温度监测等。
5.医疗领域：由于双金属温度计使用方便且不容易造成交叉感染，所以医疗领域也广泛使用双金属温度计测量患者体温。
