双金属温度计一览表

WSS-400双金属温度计采用美国、德国、日本生产的双金属片作为测温元件，测量速度快，精度高。

该系列双金属温度计广泛应用与石油、化工、医疗、船舶、发电、纺织、印染、医药等工业和科研部门。

其产品哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80 ℃-+500 ℃范围内液体蒸汽和气体介质温度。

双金属温度计对温度的测量是通过系统内部的由双金属材料制成的螺旋弹簧式双金属片对温度的传染感来实现的。

其双金属材料是由两个不可分割的金属片组成，因为两个金属片的热膨胀系数不同，因而在温度变化的情况下会发生不同程度的伸展变形。

这种伸展变形与温度近似成正比，金属片一端固定而另一端与指示轴固定为一体，从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。

该系列双金属温度计具体型号有：WSSE/ WSSP/ WSSXE/ WSSXP-401/ 501/ 411 /511/ 481/ 581还可以定做各种特殊远传双金属温度计。

远传双金属温度计是采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面温度。

安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。

仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。

公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。

公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。

公司自主研制、开发、生产的产品主要有六大系列，400多个品种。

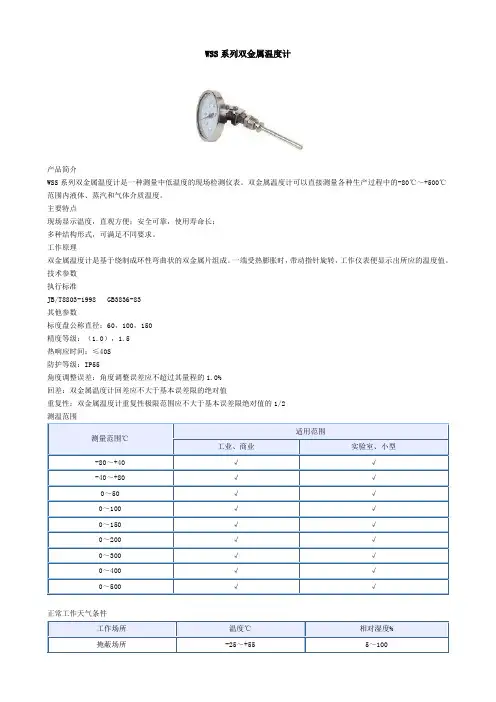

WSS系列双金属温度计产品简介WSS系列双金属温度计是一种测量中低温度的现场检测仪表。

双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

主要特点现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。

工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

技术参数执行标准JB/T8803-1998 GB3836-83其他参数标度盘公称直径：60，100，150精度等级：（1.0），1.5热响应时间：≤40S防护等级：IP55角度调整误差：角度调整误差应不超过其量程的1.0%回差：双金属温度计回差应不大于基本误差限的绝对值重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2测温范围适用范围测量范围℃工业、商业实验室、小型-80～+40 √√-40～+80 √√0～50 √√0～100 √√0～150 √√0～200 √√0～300 √√0～400 √√0～500 √√正常工作天气条件工作场所温度℃相对湿度%掩蔽场所-25～+55 5～100户外场所-40～+85 5～100测量端形式外形及尺寸形式 A B C E L d轴向型65 23 73 -751001502003004005007501000Φ6Φ8Φ10 105 23 73 -155 23 73 -径向型65 50 110 34 105 50 110 34 105 50 110 34135°向型105 23 85 -155 23 85 - 万向型105 23 178 120155 23 178 120安装固定形式可动外螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530可动内螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22NPT3/42530固定螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530卡套螺纹接头M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.51624Φ10卡套法兰接头D D0 D1 SW d0 d Φ60Φ42Φ24Φ22Φ9Φ8 Φ10固定法兰D D1 D2 H d0 dΦ105Φ75Φ55Φ16Φ14Φ8Φ10备注：可提供ANSI、JB、HG等标准法兰。

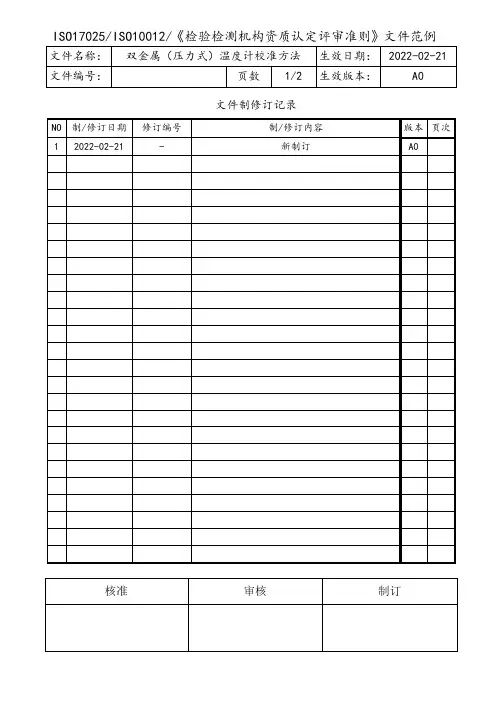

文件制修订记录
1.0 目的：
保证公司在用双金属（压力式）温度计示值准确。

2.0 范围：
适用于公司内在用双金属（压力式）温度计的校准。

3.0 标准器：
二等标准水银温度计、水浴锅
4.0 校准
4.1 温度计表头用的保护玻璃或其它透明材料应保持透明，不得有妨碍正确读数的缺陷，各另部件保护层应牢固、均匀和光洁，不得有锈蚀和脱层。

4.1.2 温度计刻度盘上的刻线、数字和其它标志应清晰准确，指针应深入到最小分度线的1/4—3/4以内。

指针宽度不得大于主分度线宽度，温度计刻度上应标有制造厂名或厂标、温度计型号、国际温标摄氏度符号“℃”、精度等级和产品编号。

4.2 示值准确性检查。

4.2.1 依次将标准温度计和被校双金属（压力式）温度计插入水浴锅中，保护管浸入被测介质的深度应大于感温元件的长度。

控制水浴锅水温在被校点±0.5℃，待示值稳定后方可进行读数。

读数时先读标准水银温度计，后读双金属（压力式）温度计示值，然后按相反顺序读回到标准，两次读数为一个循环，去两次读数的平均值为标准和被检点双金属（压力式）温度计的示值读数。

按此方法逐点向上校验。

双金属温度计校验中必须在正行程和反行程上各进行一次，然后根据平均值确定其误差。

4.2.2 在校验过程中，温度计的指针应平稳移动，不得有显见的跳动和停滞现象。

6.0记录表格
双金属（压力式）温度计校准记录表。

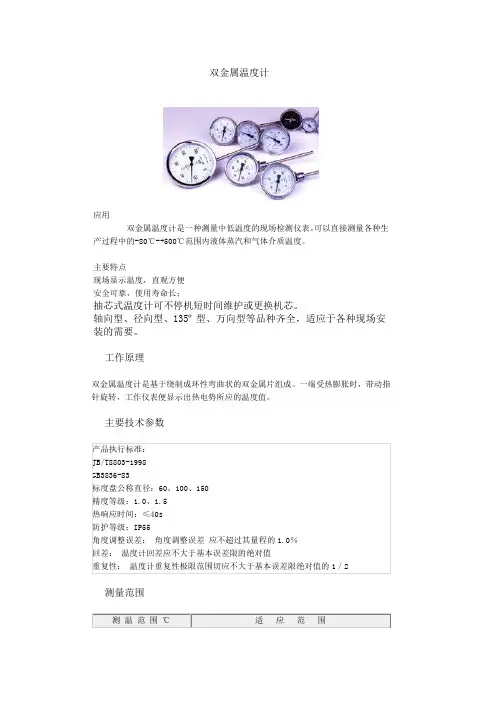

双金属温度计
应用
双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

主要特点
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。

轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。

工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：温度计回差应不大于基本误差限的绝对值
重复性：温度计重复性极限范围切应不大于基本误差限绝对值的1／2
测量范围
测量端形式
选型方式
型号及规格
万向型双金属温度计。

表一双金属温度计及套管等附件全系列框架协议价格表招标号：LYGZ-LY/HG-YB-2008-016 浙江伦特机电有限公司双金属温度计框架明细第 1 页共28 页第 2 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 3 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 4 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 5 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 6 页共28 页浙江伦特机电有限公司双金属温度计框架明细第7 页共28 页浙江伦特机电有限公司整体钻孔套管框架明细第8 页共28 页浙江伦特机电有限公司法兰框架明细第9 页共28 页注：1/此价格为含17%增值税、货到业主或承包商指定地点（中国境内）的价格。

2/若所报价格不全，技术规格执行业主提供的技术要求，价格按上述列表中相近低档产品价格执行。

第10 页共28 页表二典型双金属温度计及套管等附件框架协议价格表详见：浙江伦特机电有限公司 2008年11月10日招标编号: LYGZ-LY/HG-YB-2008-016的商务投标文件中投标一览表、及P1-14页码的价格表（共16页）。

附录三合同专用条款本《合同专用条款》项下的未尽适宜，请见《采购通用条件》。

合同号：设备代码:卖方：买方：签订地点: 抚顺市签订时间: 年月日一、总则1.1买方委托卖方承担供货工作。

1.2本合同的供货范围，其主要技术参数、技术要求,详见附件《仪表双金属温度计及套管框架技术协议》。

1.2.1卖方按所规定的供货范围，向买方提供设备，并就设备的技术和性能向买方负责。

1.2.2设备的主要参数、规格、技术要求应符合附件的有关规定。

二、价格2.1本合同金额为：人民币万元大写为：人民币2.2本合同总价含投标物资、检验、包装费、运杂费和保险费及17%增值税。

2.3本合同价格为最终交货价。

在合同执行中除买方原因外所发生的一切费用均由卖方承担。

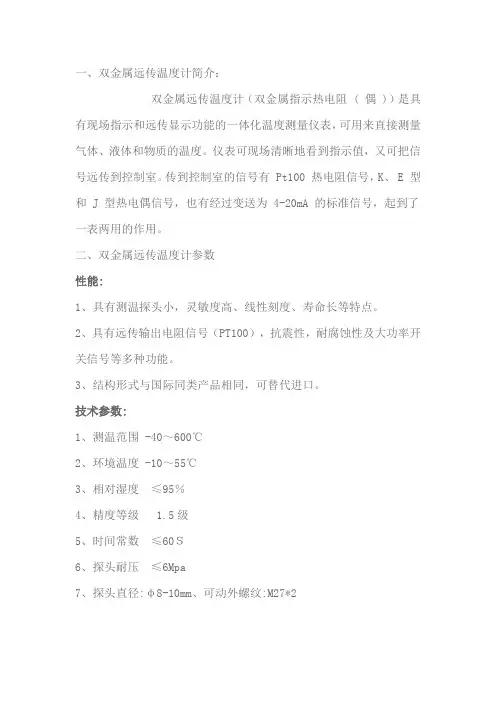

一、双金属远传温度计简介：
双金属远传温度计（双金属指示热电阻 ( 偶 )）是具有现场指示和远传显示功能的一体化温度测量仪表，可用来直接测量气体、液体和物质的温度。

仪表可现场清晰地看到指示值，又可把信号远传到控制室。

传到控制室的信号有 Pt100 热电阻信号，K、 E 型和 J 型热电偶信号，也有经过变送为 4-20mA 的标准信号，起到了一表两用的作用。

二、双金属远传温度计参数
性能:
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点。

2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。

3、结构形式与国际同类产品相同，可替代进口。

技术参数:
1、测温范围 -40～600℃
2、环境温度 -10～55℃
3、相对湿度≤95％
4、精度等级 1.5级
5、时间常数≤60Ｓ
6、探头耐压≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100（单路、双路输出）或4-20mA电流输出
9、防护等级：IP55
三、远传双金属温度计的型号与规格
型号：WTYY-1020/1030/1021/1031。

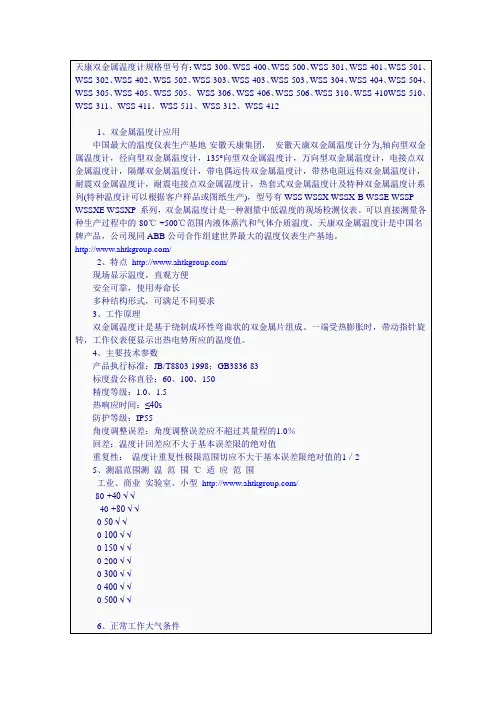

双金属温度计选型样本安徽天康（集团）股份有限公司目 录ＷＳＳ系列双金属温度计１１０ＷＳＳＸ系列电接点双金属温度计隔爆式双金属温度计１３１５带热电偶（阻）双金属温度计10.正常工作大气条件双金属温度计1.产品执行标准:JB/T8803-19982.标度盘公称直径：60,100,1503.精度等级：（1.0）,1.54.热响应时间：≤40s5.防护等级：IP556.角度调整误差角度调整误差应不超过其量程的1.0%7.回差:温度计回差应不大于基本误差限的绝对值8.重复性:温度计重复性极限范围切应不大于基本误差限绝对值的1/29.测温范围应用双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

特点1.现场显示温度，直观方便2.安全可靠，使用寿命长；3.多种结构形式，可满足不同要求工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。

一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数11.测量端形式一体式抽芯式ANHUI TIANKANG(GROUP)SHARES CO.,LTD.１12.外形尺寸２３ANHUI TIANKANG(GROUP)SHARES CO.,LTD.型号命名方法４型号及规格轴向型测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500５ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500６测温范围-80~+40-80~+400~+800~1000~1500~2000~4000~500７ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500安装形式８直形连接头规格1) 型号 2) 表盘直径3) 精度等级 4) 安装固定形式5) 测温范围 6) 长度或插入深度例A:万向型,表盘直径100,测温范围0~400℃,1.5级 活动外螺纹M27×2,长度450mm, WSS-481 0~400℃ L=450 M27×２选型须知TH48□TH49□TH50□ANHUI TIANKANG(GROUP)SHARESCO.,LTD.９电接点双金属温度计JB/T8803-1998GB3836标度盘公称直径：100精度等级：（1.0）,1.5热响应时间：≤40s 防护等级：IP55电气参数绝缘电阻设定点误差设定点误差应不超过基本误差限的1.5倍切换差切换差应不超过基本误差限的1.5倍正常工作大气条件温度-25~+55℃相对湿度≤85%应用电接点双金属温度计应用于生产现场对温度需自动控制和报警。

双金属温度计-百度百科1、双金属温度计结构与原理双金属温度计的组成结构相对复杂，主要由指针轴、指针、月盘、活动螺母、保护管、感温元件等组成。

在所有的构成组部件中，感温元件是由多个金属片叠加重合组成的，可以形成多层金属片，对温度变化可以进行自动连续记录。

为了保证双金属温度计测温结果的精准度，一般情况下需要将金属片制作成压螺旋状，才可以进行温度测量。

双金属温度计的主要原理是在测量过程中感温元件中不同金属片的膨胀系数存在差异，金属片随着温度的变化也会出现膨胀或者收缩的情况。

利用金属片的变化可以对环境温度进行检测。

在双金属温度计使用过程中需要固定金属片一端，然后将另一端与指针进行连接，可以确保位移量与气温接近相关性关系，指针通过变化量的大小变化，表现出实际的温度数值。

2、双金属温度计特点双金属温度计在应用过程中与普通金属温度计存在极大差别，双金属温度计对温度变化的响应速度更快，并且在温度测量过程中的稳定性和安全性相对较高，再加上双金属温度计体积比较小，在不同工业生产过程中都可以应用，线性度也相对较高。

在工业生产中，双金属温度计可以充分发挥作用，在双金属温度计使用过程中，需要对其特点进行全面掌握，其主要表现在以下方面：（1）热电势受到的干扰比较小，双金属温度计的热电势受其他因素干扰相对较小，仅与自身热电极材料存在一定联系。

热电极材料的热电性质和两端温度差会对热电势产生决定性影响，从而具有比较高的温度测量稳定性，在不同环境中都可以完成温度测量作业。

（2）结构形式比较多，可以满足不同的测量需求，并且双金属温度计的响应速度相对较快，灵敏度比较强，温度变化比较直观，可以直接进行现场显示和记录。

再加上温度计体积比较小，在应用过程中更加方便，温度测量结果的可靠性比较高。

（3）双金属温度计的使用寿命比较长，可以在化工生产温度检测中长时间应用。

双金属温度计的物理性能和化学性能都比较稳定，特别是其防腐性能比较强，在化工生产过程中可以在液体环境或者气体环境中进行温度检测。
