一。
数据流图图1.1用户部分的数据流图图1。
2顶层数据流图图1.3管理员部分的数据流图用户网上图书销售 管理系统注册登录信息 搜索查看购物车 订单结算用户图书信息订单信息订单信息表 用户信息表图书详细信息图书信息购物信息图书信息购物信息网上图书销售管理系统用户 User管理员Administrator管 理 员网上图书销售管理系统图书类别 图书信息 订单信息用户信息 管 理 员订单信息表用户信息表图书类别信息表图书详细信息表订单（详细）信息订单信息用户信图书信息图1。
4 用户注册登录数据流图图1.5用户查看搜索图书信息数据流图图1。
6购物车数据流图图1.7订单结算数据流图提示信息登录登录信息用户提示信息注册用户信息表用户注册信息用户图书搜索查看查看搜索图书显示信用户图书详细信息表用户放入购物车购买信息订单信息表显示信息订单信息订单详细信用户查看购物车用户购物信息表结算订订单结算信息表图1。
8管理员登录和修改密码数据流图图1.9 图书类别管理数据流图图1.10购物信息管理数据流图图1.11购物信息管理数据流图图1.12进货数据流图修改密码信管理员修改密码 登录登录信管理员提示信息提示信息管理员信息表管理员图书类别信息修改/删除图书类别图书类别信息管理员图书信息添加删除修改图书图书信息表管理员订单信息购物信息管理订单信息表管理员理货库存图书进货信息表二。

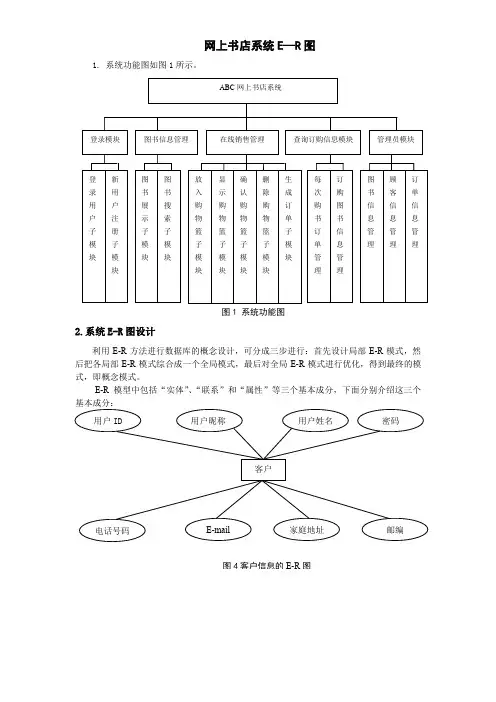

功能结构图三.数据库设计 前台E—R 模型图网站后台E —R 模型图四.逻辑模型（1)用户信息表(用户ID,用户名，用户名称，密码,性别，地址，电子邮件，固定电话，移动电话）（2）管理员信息表（管理员ID ，用户名，用户名称,密码) （3)图书分类信息表（分类ID,分类名称）（4）图书基本信息表（图书分类，图书名称，编号，出版社，图书作者，页数，销售价格，进货价格,出版日期，图书介绍，图片,数量）（5）订单详细信息表（订单号，订购用户ID,订购日期,图书编号,图书名称，图书价格,购买数量）(6）进货详细信息表(货号,书号，数量,出版社,书名,作者）五SQL 语句建表,并插入一条记录(版本:ORACLE 11G)ORACLE 建立表结构语句如下: ——用户信息表CREATE TABLE USER_INFO(USER_ID VARCHAR2(30) NOT NULL PRIMARY KEY , -- uesridUSER_NAME VARCHAR2(50) NOT NULL , ——用户名 USER_CN_NAME VARCHAR2（50) NOT NULL , -—用户名称 PASSWARD VARCHAR2（50） NOT NULL ， ——密码 SEX VARCHAR2（2) NOT NULL,网上图书销售管理系统系统前台管理系统后台管理首页图书浏览 用户注册登录订单结算购物车图书类别管理 图书信息管理用息管理 订单管理管理员管理进货管理ADDRESS VARCHAR2（100）NOT NULL，E_MAIL VARCHAR2（100）NOT NULL,FIXED_PHONE VARCHAR2（30）NOT NULL ，PHONE VARCHAR2（30)）-—管理员信息表CREATE TABLE ADMIN_INFO（ADMIN_ID VARCHAR2（30) NOT NULL PRIMARY KEY , -- uesrid ADMIN_NAME VARCHAR2（50) NOT NULL ，--用户名USER_CN_NAME VARCHAR2(50）NOT NULL , -—用户名称PASSWARD VARCHAR2(50) NOT NULL —-密码)--图书分类信息表CREATE TABLE CODE_BOOK_TYPE（CODE VARCHAR2(10) NOT NULL PRIMARY KEY , —-代码NAME VARCHAR2（100）NOT NULL –名称）——图书基本信息表CREATE TABLE BOOK_INFO（BOOK_ID V ARCHAR2（30) NOT NULL PRIMARY KEY, ——图书编号BOOK_CODE V ARCHAR2(10）NOT NULL ,--图书分类BOOK_NAME V ARCHAR2（30) NOT NULL ,——图书名称BOOK_PRESS V ARCHAR2（30）NOT NULL，—-图书出版社BOOK_AUTHOR V ARCHAR2（30）NOT NULL, --图书作者BOOK_PAGES NUMBER NOT NULL ，—-图书页数BOOK_SELL_PRESS NUMBER NOT NULL ，——图书销售价格BOOK_BY_PRESS NUMBER NOT NULL ,—--图书进货价格BOOK_PUBLICATION_DATE DATE ，-—图书出版日期BOOK_INTRODUCTION V ARCHAR2(500)，—-图书介绍BOOK_PIC BLOB——图片）-—订单详细信息表CREATE TABLE BOOK_ORDER_INFO(ORDER_ID VARCHAR2(30) NOT NULL PRIMARY KEY ,——订单号USER_ID VARCHAR2(30）NOT NULL ,——订购用户ORDER_DATE DATE DEFAULT SYSDATE ，-—订购日期BOOK_ID V ARCHAR2(30) NOT NULL ,-—图书编号BOOK_NAME V ARCHAR2（30) NOT NUL，–图书名称BOOK_SELL_PRESS NUMBER NOT NULL，--图书价格BY_NUMBER NUMBER NOT NULL-—购买数量）——进货详细信息表货号,书号,数量,出版社,书名，作者CREATE TABLE BOOK_ PURCHASE_INFO(PURCHASE_ID VARCHAR2(30）NOT NULL PRIMARY KEY ,—-货号BOOK_ID V ARCHAR2（30) NOT NULL ，-—书号PURCHASE_NUMBER NOT NULL, —-数量BOOK_PUBLICATION_DATE DATE ，—-出版社BOOK_NAME V ARCHAR2(30) NOT NUL,—-书名BOOK_AUTHOR V ARCHAR2（30）NOT NULL —-作者）——向图书基本信息表（BOOK_INFO）插入一条数据记录INSERT INTO BOOK_INFOVALUES(‘000000000000001’, ‘01’,‘红楼梦’，‘中国出版社’,’曹雪芹’,’1000','99'，’90',to_date（‘2012-12—12'，’YYYY—MM-DD’）,'四大名著之一’,null）;Commit；。
