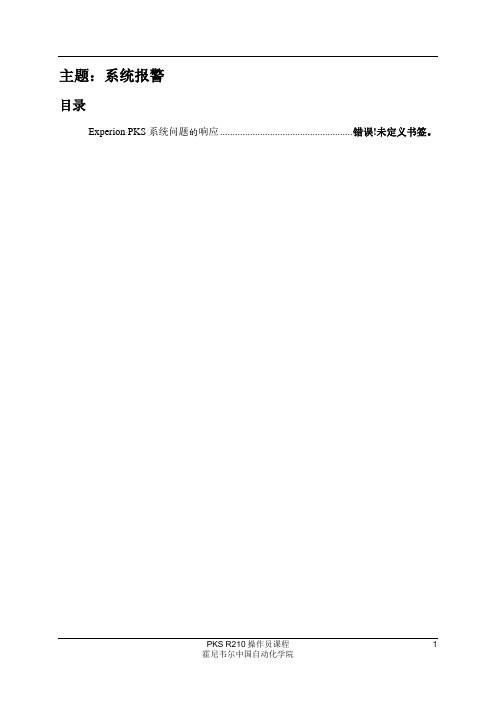

主题：系统报警目录Experion PKS系统问题的响应.................................................. 错误！未定义书签。
Experion PKS系统问题的响应简介在前面的课程您已经学到操作过程点、显示趋势、确认报警与查看过程相关的事件。
现在该是学习与过程通讯的硬件与软件的时候了。
您将会学习辨识系统问题与确定他们会对您的检视与控制过程的能力造成什么影响。
要点系统状态显示页提供有关您系统的硬件组件如打印机、控制器与通道的详细状态信息。
如要监控：●通道●控制器●点服务器●系统接口●操作站●冗余系统●分布式服务器（DSA）系统请点选菜单上的查看(View)，然后系统状态(System Status)，然后点选感兴趣的项目。
或者，工具条上点选（系统菜单键）然后点击（系统状态）。
当一个系统报警发生时，状态栏的系统信息区会闪烁。
说明系统按钮状态栏提供了一个你的系统的总貌信息。
接下来的表格依次从左到右介绍了状态栏的每一个区域。
对于一个flex 操作站的状态栏对于一个consle 操作站的状态栏点击状态栏的System区域调出系统状态画面（System Status Display）包含通讯信息。
监控通道状态一个通道是物理的通讯连接，例如网络电缆，位于服务器与一或多个控制器之间。
通道状态显示页可以显示各通道的状态，以及其种类。
注意：点服务器通道不会在此显示页出现，有关如何监控通讯连接的信息请参考适当的控制器参考文件。
调出通道状态画面或者在系统菜单中点击系统组态系统状态通道的例子监控控制器状态控制器状态画面显示各控制器的状态，以及种类，与通道等等。
注意：点服务器控制器不会在此显示页出现。
有关如何监控通讯连接的信息请参考适当的控制器参考文件。
系统状态控制器的例子监控Console操作站的状态有两种操作站显示：∙Console 操作站∙Flex 操作站如果你使用OEP或者是IKB键盘，那么调用状态显示画面只是单击按键。
PKS系统工作站操作手册Edit by ：Leo WangVersion：Chinese01Date：August 29, 2013一．进入工作站1.当屏幕出现【Press CTRL+ALT+DELETE to log on】时，提示系统已进入保护状态。
请在键盘找到CTRL,ALT,DELETE键，同时按下。
弹出用户登录界面，在User name的一栏里输入“Experionadmin”，在Password一栏里输入“Password1”，然后回车，进入工作站系统。
二．打开station1.进入系统后，在电脑桌面找到图标，双击打开station。
2.如果在电脑桌面上未找到1中所述的图标，那请按照以下操作：➢Start→All Programs→HoneywellExperion PKS→Server→Station。
➢单机打开操作站三．操作站首页1.调取画面➢方法一：在Command后的空白栏中输入相应的画面名称，然后按Enter键。
调出相应的画面。
命令画面gz01 罐组一gz02 罐组二bq01 火车装车泵bq02 火车装车泵bq03 汽车装车泵bq04 汽车装车泵zc01 装车台zc02 装车台kq01 库区工艺管网wsycl 污水预处理xfgps02 清净雨水xfgps03 含油污水xfgz01 消防罐组一xfgz02 消防罐组二xfpm01 消防泡沫泵xfpm02 消防泡沫站一xfpm03 消防泡沫站二xfgps01 消防混合泡沫液管道sl 渗漏检测hztc 火灾探测yjbh 阴极保护➢方法二：在菜单栏选择相应的画面，单机调出相应的画面。
2.调取点细目➢方法一：在Command后的空白栏中输入相应的点位号，然后按F12。
调出相应的点细目画面。
➢方法二：在对应的数值上双击，即可调出相应的点细目画面。
（说明，此中方法只能调用配置了数据源的点）四．电动阀操作●阀门状态说明全开为绿色，全关为红色，其他状态（故障或动作中）为红色闪烁。
PKS系统操作站使用说明PKS系统操作站使用说明编制：吴跃明合成车间2007年9月目录一、DCS简介3 1．Honeywell公司PKS系统的特点3 1．1 PKS 系统的网络结构3 1．2 PKS系统采用的冗余结构4 1．3 主要特点4 1．4 系统软件配置42．系统主要硬件介绍42．1 C200混合控制器42．2 FSC系统介绍52．2．1 ESD介绍52．2．2 FSC简介52．2．3 FSC机柜示意图52．2．4 FSC信号类型52．3 操作站62．4 服务器6二、操作站功能介绍61．操作站的安全等级62．操作站的页面布局63．流程图的基本设置内容114．调节器的使用115．报警的使用126．趋势的使用187．点细目的使用188．联锁简图的使用介绍三、DCS常见故障的处理191．测量值坏质量故障的处理192．电源故障的处理193．DCS死机的处理194．测量坏质量的处理195．初始化错误的处理19一、DCS简介我公司大化肥装置的DCS系统采用的是BAILEY公司的INFI-90系统，该系统为上世纪80年代产品，当时在DCS市场上处于领先地位，市场占有率曾高达30％以上。
到目前为止，已有20多年历史，我厂使用该产品时间已达13年，该产品已停产多年，备品备件缺乏，维护不便。
我公司决定对该系统进行改造，采用美国Honeywell公司推出的新一代控制系统——PKS(Process Knowledge System，过程知识系统)系统。
该系统继承了传统DCS的优点，同时又融合新的技术突破，是一套比其之前的TPS及PlantScape系统更趋完善的控制系统。
目前在石油化工等领域得到广泛的应用。
DCS系统主要由工程师站、操作站、控制站、以及FSC系统和系统的通讯接口等组成。
其中工程师站安装在专门的工程师维护室内，操作站及所配置的相应操作设备安装在操作控制室的操作台上，控制站与I/O卡件、中间端子等安装在机柜室内的机柜中。
霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。
Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。
Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。
典型Experion PKS系统的体系结构如下图1所示。
图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。
网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。

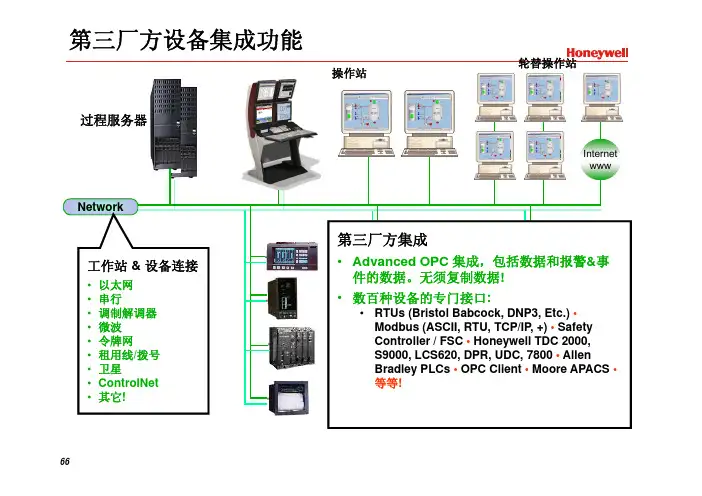

操作站轮替操作站第三厂方设备集成功能过程服务器Internetwww Network第三厂方集成工作站& 设备连接•以太网••Advanced OPC 集成，包括数据和报警&事件的数据。
无须复制数据!•数百种设备的专门接口:串行•调制解调器•微波•令牌网•租用线/拨号数种设备专门接•RTUs (Bristol Babcock, DNP3, Etc.)• Modbus (ASCII, RTU, TCP/IP, +)• Safety Controller / FSC• Honeywell TDC 2000, S9000, LCS620, DPR, UDC, 7800• Allen线拨•卫星•ControlNet •其它!,,,,Bradley PLCs• OPC Client• Moore APACS• 等等!Experion PKS 架构企业级高级应用工厂数据库系统PHD安全只读访问过程画面的Web 服务器eServer工厂业务客户端Web 浏览器Business FLEX Workcenter POMS, OptiVISION工厂资产管理Asset Manager远程操作Experion 操作站数字视频管理器Digital Video Manager多变量优化控制Profit Suite工厂信息网络防火墙仿真系统UniSim全局数据& 高级控制平台基于高级应用网络Video Ethernet历史数据库Experion 服务器ACEWeb 的人机界面Experion 操作站含ASM 操作工效率方案常规,逻辑顺序& 基于模型控制C300/C200 & Profit LoopLocal Control Network过程控制网络HPMBC Controller现场移动操作站Mobile PKS无线访问冗余I/O现场巡检自动化IntelaTrac PKS无线变送器SIL 3 安全系统Safety ManagerTPS/TDC 投资保护Experion on LCNEPKSEPKS操作站强大的界面…易于使用…操作简单操作站-特点•无需通过服务器直接与控制器通讯•高解析度的图形•提供300 多幅制作好的系统标准画面-组，趋势，报警过程画面等。
HoneyWell PKS C300操作站操作指导开机后，PKS操作站将自动运行，其窗口画面如下图：在启动时系统将自动赋予你OPER（操作员）权级。
这种安全级别下，能够监控生产过程，但不能对系统进行监控组态。
人机交互Experion PKS PlantScape 操作站操作画面如下图，它由几部分组成，包括菜单栏，工具条，消息区，命令区，监控区，报警条以及状态栏。
菜单栏 提供相当多的命令管理操作站及进行监控组态。
以下是菜单命令综合。
Station Connect 打开操作站设置文件，重新连接服务器。
Setup改变操作站设置。
Exit 退出操作站监控系统。
Edit Cut 清除选择的文本并复制到剪贴板。
Copy 复制选择的文本到剪贴板。
Paste 粘贴剪贴板中的文本。
ViewDetail 显示所选点的细节画面。
Associated page 显示所选点的关联画面，该画面由点细节定监控区状态栏菜单栏 命令区 消息区工具条义。
Reload Page 重新刷新当前显示画面。
Display Summary 用户画面综合列表。
Group Summary 组画面综合列表。
Trend Summary 趋势画面综合列表。
Alarms 报警综合页。
Events 事件综合页Messages 消息综合页Downtimes 停机分析页System Status 系统状态页Handover Notes 调用交班记录Control/\ 微增所选点的值。
\/ 微减所选点的值。
Select Setpoint 选择所选对象的设定点。
Control to Manual 切换至手动Control to Automatic 切换至自动Control to Normal 切换至正常模式（M/A），模式由点细节定义。
Enable/Disable 冻结或允许所选点的扫描，报警等所有控制。
ActionAcknowledge/Silence 响应所选的报警事件。
