高端点对点系列网管光端机

8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。

北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。

由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。

HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。

HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。

►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。

野战光端机在军队野战作业中的应用针对目前军队野战特点，野战组网通常要求具备移动性好、组网快、防水防震、密封性好、抗毁性强等特点，很多环境还要求音频、数据、视频三网合一，基于这种需要，光纤传输设备无疑是最好的选择。

采用SDH光纤环网传输设备，线路的可恢复性强，即使光纤线路出现中断，也可在极短时间内完成通道保护倒换，保证各项数据的正常通信。

北京瑞光极远公司依托多年开发经验积累，针对军队野战需求研发了IDM系列野战光端机，能够满足军队野战的需求。

1 IDM MSTP-YZ155宽窄带一体化光端机1.1产品概述IDM MSTP-YZ155宽窄带一体化光端机是我公司针对军队需求，推出的新一代基于SDH/MSTP和PCM技术的产品，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求，同时也能够满足更大容量的用户要求、提供更可靠的通信保护。

该设备提供A、B两个STM-1光接口，可根据实际需求可配置多种业务插卡。

该设备具有完善的线路保护、声光告警、网络管理监控等功能，可以满足目前接入网、专网等网络所要求的多业务、大容量、高可靠性、接入与传输设备一体化的需求。

同时，该设备均采用工业级元器件，以及全面的电磁兼容和接口保护设计。

整台设备功耗低；采用航空插头作为接插件，防水，密封性好，抗震性好；适合在野外各种温湿度环境、电磁环境及各种机动条件下工作。

石载波中继卡和V.24/V.28卡（RS232/RS485）、多站共享64K时隙的V.24接口卡、数据和时钟同时在一个64K时隙中传输的V.24接口卡、ITU G.703 64K同向数据卡、基带中继接口卡、具有ADPCM功能的FXO/FXS卡、X.50/X.58子速率复用卡等。

²采用插卡式结构设计，通过接口卡提供多种语音和数据业务，配置灵活，具有很强的升级性；²支持点对点、链形、环形组网方式，也可与集中型IDM MSTP155-CP联合组网；²符合ITU-T G.813 标准，完全满足定时精度、牵入牵出、噪声产生、噪声容限、转移特性、长短期相位响应（保持模式）等方面的要求。

1本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。

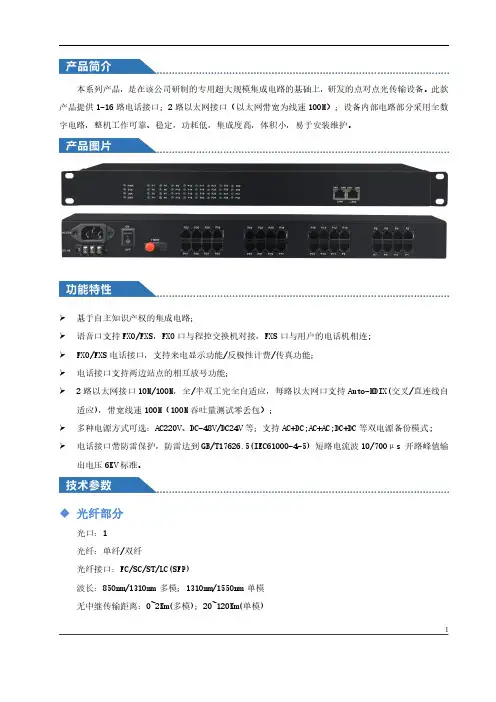

此款产品提供1-16路电话接口；2路以太网接口（以太网带宽为线速100M）；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

基于自主知识产权的集成电路；语音口支持FXO/FXS，FXO 口与程控交换机对接，FXS 口与用户的电话机相连;FXO/FXS 电话接口，支持来电显示功能/反极性计费/传真功能；电话接口支持两边站点的相互放号功能； 2路以太网接口10M/100M，全/半双工完全自适应，每路以太网口支持Auto-MDIX(交叉/直连线自适应)，带宽线速100M（100M 吞吐量测试零丢包）；多种电源方式可选：AC220V、DC-48V/DC24V 等；支持AC+DC;AC+AC;DC+DC 等双电源备份模式; 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs 开路峰值输出电压6KV 标准。

◆光纤部分光口：1光纤：单纤/双纤光纤接口：FC/SC/ST/LC(SFP)波长：850nm/1310nm 多模；1310nm/1550nm 单模无中继传输距离：0~2Km(多模)；20~120Km(单模)典型发射功率:单模1310/1550nm：≥-9dBm多模850nm：-18dBm多模1310nm:-25dBm接受灵敏度范围：-28dBm~-40dBm◆FXS用户电话口振铃电压：75V振铃频率：25Hz二线输入阻抗：600Ω(摘机)回损：20dB◆FXO中继口振铃检测电压：35V振铃检测频率：17Hz-60Hz二线输入阻抗：600Ω(摘机)回损：20dB◆10/100M以太网接口协议：符合IEEE802.3，IEEE802.1Q(VLAN)速率：10/100M自适应，全/半双工完全自适应MAC地址表：可以学习4096个MAC地址物理接口：RJ45座,支持Auto-MDIX（交叉/直通线自适应）◆电气和机械特性系统电源：AC180V～260V；DC–48V；DC+24V功耗：≤5W外观结构:(长×宽×高)485*138*45mm机架式◆环境指标工作温度：-10℃—+60℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时23产品名称16路电话+2路以太网光端机产品功能描述在光纤上传输16路电话（RJ11）+2路以太网，19英寸机架式，－48V 或AC220V 电源（可选）业务端口描述1个光口；16路电话接口，2个百兆以太接口；电源AC220V 或DC-48V（电源可选），支持电源冗余备份产品尺寸(长×宽×高)485*137*45mm 机架式重量2Kg/台方案：飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。

点对点电路与裸光纤专线方案与报价目录1、贵单位需求 (2)2、需求分析 (2)3、接入解决方案 (3)4、施工引线工程施工引线、设备架设方案 (5)5、综述 (6)6、附录 (7)一、贵司需求：贵司因其业务的发展，现有 _条专线租用需求：(1) ______________________________ 、光纤专线：路由由____ 联至贵公司国_____________________________ 机房，共计—条—芯裸纤；(2) __________________________________________ 、点对点2Mbps电路：路由由________________________________________ 联至贵公司国机房，共计______ 条 ____ 电路；二、需求分析：分析上述贵司根据其需求，要求租用线路带宽以及形式符合其发展业务的需求。

三、接入解决方案：根据我司现资源状况进行接入方案设计，如下图所示：(1)、XX办公楼专线路由：从DD大厦监控室引出光纤到贵司BB办公楼，我司提供裸纤，贵司按自己所需传输带宽大小自备光传输设备，即可使DD大厦相应的信息流传回贵司办公楼。

(2)、XXXX办公楼专线路由：贵司BB办公楼架设一台华为MetorlOOO传输设备纳入我司AA城域传输网，CC大厦至金盘中心机房对开PDH光端机，在金盘中心机房通过PDH2軌接AA城域网至贵司BB办公楼。

在CC大厦和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到CC相应设备。

(3)、XXXX专线路由：贵司BB办公楼架设一台华为MetorlOOO传输设备纳入AA 城域传输网，AA交通运政大楼至金盘中心机房对开PDH光端机，在金盘中心机房通过PDF设备，进行2M跳线接AA城域网转至BB港澳大厦机房再至贵司BB办公楼。

在AA交通运政大楼和贵司BB办公楼各加一台2M协转转换成RJ45 口接入汇聚交换机，汇集交换机连到运政相应设备。
