LTE频点计算公式及频点号对应表

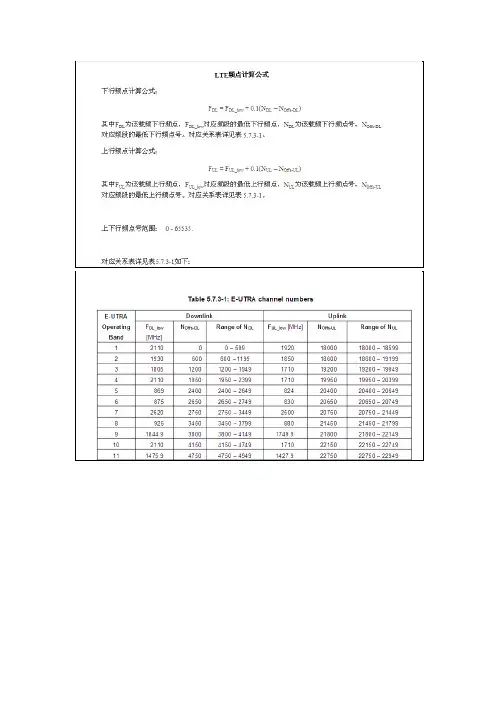

LTE频点计算公式
下行频点计算公式：
F DL = F DL_low + 0.1(N DL– N Offs-DL)
其中F DL为该载频下行频点，F DL_low对应频段的最低下行频点，N DL为该载频下行频点号，N Offs-DL 对应频段的最低下行频点号。

对应关系表详见表5.7.3-1。

上行频点计算公式：
F UL = F UL_low + 0.1(N UL– N Offs-UL)
其中F UL为该载频上行频点，F UL_low对应频段的最低上行频点，N UL为该载频上行频点号，N Offs-UL 对应频段的最低上行频点号。

对应关系表详见表5.7.3-1。

上下行频点号范围：0 - 65535.
对应关系表详见表5.7.3-1如下：

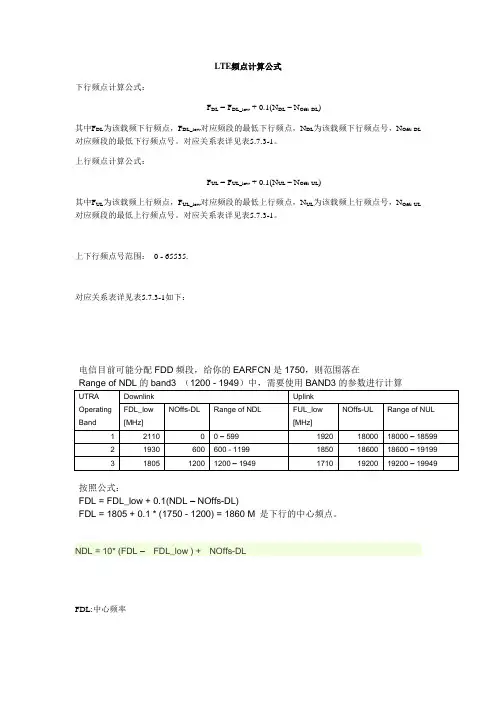

电信目前可能分配FDD频段，给你的EARFCN是1750，则范围落在
按照公式：
FDL = FDL_low + 0.1(NDL – NOffs-DL)
FDL = 1805 + 0.1 * (1750 - 1200) = 1860 M 是下行的中心频点。

NDL = 10* (FDL –FDL_low ) + NOffs-DL
FDL:中心频率
Table 5.7.3-1: E-UTRA channel numbers。

LTEEARFCN中心频点计算LTE（Long-Term Evolution）是一种4G无线通信技术，为了实现高速、高效的数据传输，LTE使用了OFDMA（Orthogonal Frequency Division Multiple Access）技术，其中EARFCN（E-UTRA Absolute Radio Frequency Channel Number）是用来表示LTE网络中的无线信道的编号。

EARFCN号码由两部分组成：DL（Downlink）EARFCN和UL（Uplink）EARFCN。

DL EARFCN用于下行数据传输，UL EARFCN用于上行数据传输。

每个EARFCN对应了一个中心频点，频点的单位是kHz（千赫兹）。

为了计算LTEEARFCN的中心频点，我们需要了解一些相关的参数。

1.LTE的工作频段：LTE网络在不同的频段中运营，例如700MHz、1800MHz、2600MHz等，不同的频段对应了不同的频点范围。

2.基础频点：每个LTE频段中都有一个基础频点，用来计算其他频点的位置。

根据LTE的工作频段和基础频点，可以使用以下公式计算DLEARFCN 的中心频点：DL frequency = (DL EARFCN - DL offset) * 100 kHz + DL base frequency其中：- DL frequency是DL EARFCN的中心频点，单位是Hz（赫兹）。

-DLEARFCN是下行信道的编号。

- DL offset是一个固定的值，用于校正计算，不同的频段有不同的取值，一般为0或者11- DL base frequency是基础频点，单位是Hz，可以根据频段查表得到。

同样地，可以使用以下公式计算ULEARFCN的中心频点：UL frequency = (UL EARFCN - UL offset) * 100 kHz + UL base frequency其中：- UL frequency是UL EARFCN的中心频点，单位是Hz（赫兹）。

Networks on LTE-bands 1 • Networks on LTE-band 8 (FDD-LTE) may allow global roaming in the future (ITU Regions 1, 2 and 3) (Long-term perspective). • Networks on LTE-band 20 (FDD-LTE) are suitable for roaming in ITU Region 1 (EMEA) only. • Networks on LTE-bands 2 and 4 (FDD-LTE) are suitable for roaming in ITU Region 2 (Americas) only

FuL_low - Ful_high FDL_low - FDL_high 1920MHz - 1980MHz 18000-18599 2110MHz - 2170MHz 0-599 5/10/15/20 60 190 FDD 1850MHz - 1910MHz 18600-19199 1930MHz - 1990MHz 600-1199 1.4/3/5/10/15/20 60 80 FDD 1710MHz - 1785MHz 19200-19949 1805MHz - 1880MHz 1200-1949 1.4/3/5/10/15/20 75 95 FDD 1710MHz - 1755MHz 19950-20399 2110MHz - 2155MHz 1950-2399 1.4/3/5/10/15/20 45 400 FDD 824MHz - 849MHz 20400-20649 869MHz - 894MHz 2400-2649 1.4/3/5/10/15/20 25 45 FDD 830MHz - 840MHz 20650-20749 875MHz - 885MHz 2650-2749 /5/10 10 45 FDD 2500MHz - 2570MHz 20750-21449 2620MHz - 2690MHz 2750-3449 5/10/15/20 70 120 FDD 880MHz - 915MHz 21450-21799 925MHz - 960MHz 3450-3799 1.4/3/5/10 35 45 FDD 1749.9MHz - 1784.9MHz 21800-22149 1844.9MHz - 1879.9MHz 3800-4149 5/10/15/20 35 95 FDD 1710MHz - 1770MHz 22150-22749 2110MHz - 2170MHz 4150-4749 5/10/15/20 60 400 FDD 1427.9MHz - 1452.9MHz 22750-22999 1475.9MHz - 1500.9MHz 4750-4999 /5/10/ 25 48 FDD 698MHz - 716MHz 23000-23179 728MHz - 746MHz 5000-5179 1.4/3/5/10 18 30 FDD 777MHz - 787MHz 23180-23279 746MHz - 756MHz 5180-5279 /5/10/ 10 -31 FDD 788MHz - 798MHz 23280-23379 758MHz - 768MHz 5280-5379 /5/10/ 10 -30 FDD Reserved (1900-1920MHz) Reserved (2600-2620MHz) /5/10/ 700 FDD Reserved (2010-2025MHz) Reserved (2585-2600MHz) /5/10/15 575 FDD 704MHz - 716MHz 23730-23849 734MHz - 746MHz 5730-5849 /5/10/ 14 30 FDD 815MHz - 830MHz 23850-23999 860MHz - 875MHz 5850-5999 /5/10/15 15 45 FDD 830MHz - 845MHz 24000-24149 875MHz - 890MHz 6000-6149 /5/10/15 15 45 FDD 832MHz - 862MHz 24150-24449 791MHz - 821MHz 6150-6449 5/10/15/20 30 -41 FDD 1447.9MHz - 1462.9MHz 24450-24599 1495.9MHz - 1510.9MHz 6450-6599 /5/10/15/ 15 48 FDD 3410MHz - 3490MHz 24600-25399 3510MHz - 3590MHz 6600-7399 /5/10/15/20 80 100 FDD 2000MHz - 2020MHz 25500-25699 2180MHz - 2200MHz 7500-7699 1.4/3/5/10 20 180 FDD 1626.5MHz - 1660.5MHz 25700-26039 1525MHz - 1559MHz 7700-8039 /5/10/ 34 -101.5 FDD 1850MHz - 1915MHz 26040-26689 1930MHz - 1995MHz 8040-8689 1.4/3/5/10/15/20 65 80 FDD 814MHz - 849MHz 26690-27039 859MHz - 894MHz 8690-9039 1.4/3/5/10/15 35 45 FDD 807MHz - 824MHz 27040-27209 852MHz - 869MHz 9040-9209 1.4/3/5/10/15 17 45 FDD 703MHz - 748MHz 27210-27659 758MHz - 803MHz 9210-9659 5/10/15/20 45 55 FDD N/A 716MHz - 728MHz 9600-9769 /5/10/ 11 N/A FDD 2305MHz - 2315MHz 2350MHz - 2360MHz /5/10/ 10 45 FDD 452.5MHz - 457.5MHz 462.5MHz - 467.5MHz 1.4/3/5/10/15/20 5 10 FDD (1915-1920MHz) (1995-2000MHz) 5 80 FDD (1755-1780MHz) (2155-2180MHz) 25 400 FDD Frequency Range Range of NUL/NDL 33 1900MHz - 1920MHz 36000-36199 /5/10/15/20 20 TDD 34 2010MHz - 2025MHz 36200-36349 /5/10/15/ 15 TDD 35 1850MHz - 1910MHz 36350-36949 1.4/3/5/10/15/20 60 TDD 36 1930MHz - 1990MHz 36950-37549 1.4/3/5/10/15/20 60 TDD 37 1910MHz - 1930MHz 37550-37749 /5/10/15/20 20 TDD 38 2570MHz - 2620MHz 37750-38249 /5/10/15/20 50 TDD 39 1880MHz - 1920MHz 38250-38649 /5/10/15/20 40 TDD 40 2300MHz - 2400MHz 38650-39649 /5/10/15/20 100 TDD 41 2496MHz - 2690MHz 39650-41589 /5/10/15/20 194 TDD 42 3400MHz - 3600MHz 41590-43589 /5/10/15/20 200 TDD 43 3600MHz - 3800MHz 43590-45589 /5/10/15/20 200 TDD 44 703MHz - 803MHz 45590-46589 /5/10/15/20 100 TDD 备注：蓝色为500MHz以下超低频段/绿色为500MHz~1000MHz频段/白色为1400MHz~2200MHz频段/红色为2300MHz~3800MHz频段/黄色部分为未使用或者保留频段.

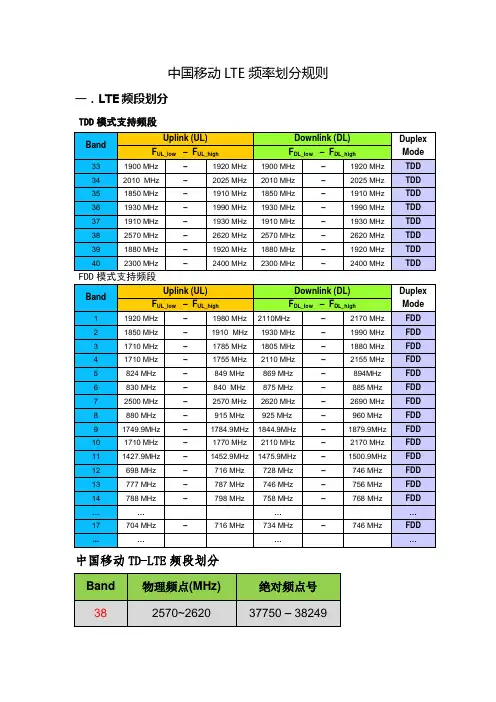

中国移动LTE频率划分规则一．LTE频段划分中国移动TD-LTE频段划分F频段（1885-1915MHz）分为F1、F2两个频点。

其中F1频率范围为1885-1905MHz，中心频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。

D频段（2575-2635MHz）分为D1、D2、D3三个频点。

其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38298。

E频段（2320-2370MHz）分为E1、E2、E3三个频点。

其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。

D、F频段一般用于CMCC LTE的室外覆盖；E频段一般用于CMCC LTE的室内覆盖.二．LTE频点与频率的映射关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10*(FDL–FDL_low) + NOffs-DL。

其中Band38的F DL_low为2570MHz，N Offs-DL为37750; Band39的F DL_low 为1880MHz，N Offs-DL为38250; Band40的F DL_low为2300MHz，N Offs-DL 为38650;Eg.计算F频段1895MHZ的频点号为：10*（1895-1880）+38250=38400 计算D频段2585MHZ的频点号为：10*（2585-2570）+37750=37900 计算E频段2330MHZ的频点号为：10*（2330-2300）+38650=38950 ●B38和B41物理频率范围出现重叠，但两频段重叠部分（2570~2620MHz）相同频点的EARFCN不同Eg.针对D频段以2585MHz为中心频点的小区✧按照Band38计算的绝对频点号是37900✧按照Band41计算的绝对频点号是40540国内行货终端都会上报支持band38，对于某些漫游终端，仅支持band41，在band38下无法接入。
