通信管线设计)

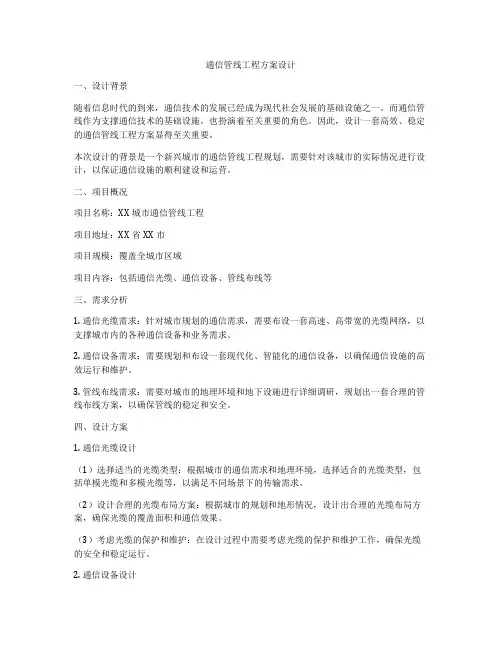

通信管线工程方案设计一、设计背景随着信息时代的到来，通信技术的发展已经成为现代社会发展的基础设施之一。

而通信管线作为支撑通信技术的基础设施，也扮演着至关重要的角色。

因此，设计一套高效、稳定的通信管线工程方案显得至关重要。

本次设计的背景是一个新兴城市的通信管线工程规划，需要针对该城市的实际情况进行设计，以保证通信设施的顺利建设和运营。

二、项目概况项目名称：XX城市通信管线工程项目地址：XX省XX市项目规模：覆盖全城市区域项目内容：包括通信光缆、通信设备、管线布线等三、需求分析1. 通信光缆需求：针对城市规划的通信需求，需要布设一套高速、高带宽的光缆网络，以支撑城市内的各种通信设备和业务需求。

2. 通信设备需求：需要规划和布设一套现代化、智能化的通信设备，以确保通信设施的高效运行和维护。

3. 管线布线需求：需要对城市的地理环境和地下设施进行详细调研，规划出一套合理的管线布线方案，以确保管线的稳定和安全。

四、设计方案1. 通信光缆设计（1）选择适当的光缆类型：根据城市的通信需求和地理环境，选择适合的光缆类型，包括单模光缆和多模光缆等，以满足不同场景下的传输需求。

（2）设计合理的光缆布局方案：根据城市的规划和地形情况，设计出合理的光缆布局方案，确保光缆的覆盖面积和通信效果。

（3）考虑光缆的保护和维护：在设计过程中需要考虑光缆的保护和维护工作，确保光缆的安全和稳定运行。

2. 通信设备设计（1）选择高效、稳定的通信设备：根据城市的通信需求和未来发展规划，选择高效、稳定的通信设备，包括交换机、路由器、光接收器等。

（2）考虑设备的智能化和自动化：在设计过程中，需要考虑通信设备的智能化和自动化要求，以提高设备的运维效率和稳定性。

（3）规划设备的布放位置和联网方案：设计合理的设备布放位置和联网方案，以确保设备的高效运行和维护。

3. 管线布线设计（1）详细调研城市地下管线情况：对城市的地下管线进行详细调研，包括水管、电缆、天然气管道等，确保管线布线的安全和稳定。

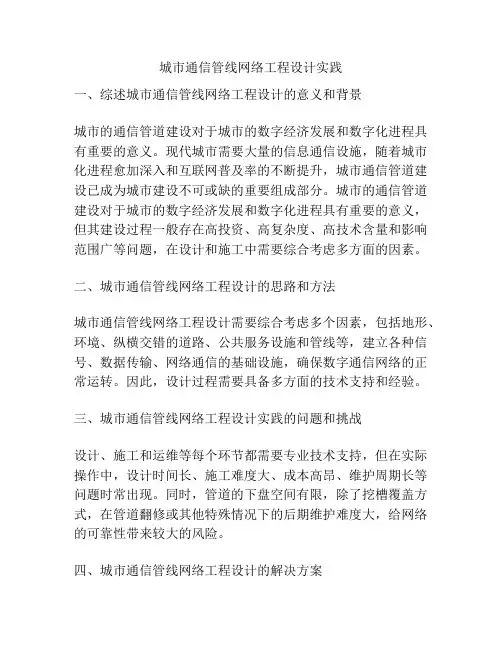

城市通信管线网络工程设计实践一、综述城市通信管线网络工程设计的意义和背景城市的通信管道建设对于城市的数字经济发展和数字化进程具有重要的意义。

现代城市需要大量的信息通信设施，随着城市化进程愈加深入和互联网普及率的不断提升，城市通信管道建设已成为城市建设不可或缺的重要组成部分。

城市的通信管道建设对于城市的数字经济发展和数字化进程具有重要的意义，但其建设过程一般存在高投资、高复杂度、高技术含量和影响范围广等问题，在设计和施工中需要综合考虑多方面的因素。

二、城市通信管线网络工程设计的思路和方法城市通信管线网络工程设计需要综合考虑多个因素，包括地形、环境、纵横交错的道路、公共服务设施和管线等，建立各种信号、数据传输、网络通信的基础设施，确保数字通信网络的正常运转。

因此，设计过程需要具备多方面的技术支持和经验。

三、城市通信管线网络工程设计实践的问题和挑战设计、施工和运维等每个环节都需要专业技术支持，但在实际操作中，设计时间长、施工难度大、成本高昂、维护周期长等问题时常出现。

同时，管道的下盘空间有限，除了挖槽覆盖方式，在管道翻修或其他特殊情况下的后期维护难度大，给网络的可靠性带来较大的风险。

四、城市通信管线网络工程设计的解决方案在城市通信管线网络工程设计中，应注意设计合理以克服项目特定的技术和环境挑战，同时采取可持续的设计方案，强调先进技术的应用和经济可行性。

为了提高通信效果，能够对通信纤芯进行管理与监控，为后续的网络升级和维护提供更加有利的条件。

五、城市通信管线网络工程设计实践的案例分析(1) 深圳地铁7-10号线通信管道建设项目(2) 上海Pudong新区光交通信管道工程(3) 南京江宁秦淮新城通信管道建设项目(4) 北京城市基础设施建设项目中的城市通信管道工程(5) 广州市城市管线工程建设项目。

以上是城市通信管线网络工程设计实践的提纲和关键词，在这个方向上随着技术与应用的不断进步，需要我们保持思考和创造的态度，才能更好地应对城市化数字化的需求，实现城市高效、可持续发展。

通信管线工程勘察设计收费标准一、依据文件1、计价格 [2002] 10号国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知。

2、计办价格 [2002] 1153号国家计委办公厅、建设部办公厅发布的《关于工程勘察收费管理规定有关问题的补充通知》。

二、收费组成一阶段：勘察费+设计费二阶段：勘察费+设计费+预算编制费三、勘察费计算公式：勘察费={(L-m1)×内插值+收费基价}×阶段比例----------------------------精品word文档值得下载值得拥有----------------------------------------------注：1、一阶段的阶段比例为80%。

2、通信管道穿越桥、河、铁路，穿越部分附加调整系数为1.2。

3、长途架空光电缆线路利用原有杆路架设的部分，附加调整系数为0.8。

4、上述附加调整系数针对勘察长度L。

四、设计费设计公式：设计费={(F-m1)×k+收费基价}×工程复杂程度调整系数×附加调整系数+其他设计收费（预算编制费+增加的文件工本费）注：1、 F=建安费+设备费+工器具购置费。

工程中有利用原有（或缓配）设备的，以签订工程设计合同时同类设备的当期价格作为工程设计收费的计费额。

2、工程复杂程度调整系数通常取1，要根据院与各个建设单位商定的系数来确定。

3、附加调整系数通常取1，也要根据院与各个建设单位商定的系数来确定。

4、在一阶段设计中，不计取预算编制费。

（1）光缆a 气温调整系数：1.2 （气温）≥35C0或者≤-10C0。

b 工程复杂程度调整系数：直埋光缆、硅管及硅管穿放光缆为1.15，架空及管道穿放光缆为1，租杆挂线为0.85。

----------------------------精品word文档值得下载值得拥有----------------------------------------------c 专业调整系数为1。

通信管道工程施工方案1. 引言通信管道工程是指为了满足通信线缆的敷设和维护需要而进行的管道建设工程。

通信管道工程的施工方案是指在通信管道工程施工过程中所需采取的具体措施和步骤。

本文将介绍通信管道工程施工方案的具体内容。

2. 工程概况本工程为某地区通信管道的新建工程，主要包括通信线缆的敷设和管道的安装。

通信管道的总长度约为10公里，其中包括地下段和地面段。

通信管道需满足通信线缆的保护和维护要求，并便于进行管线的修复和扩容。

3.1 方案设计在施工前，需进行通信管道工程方案设计。

该设计包括通信管道的布置方案、材料选择、施工要点等内容。

设计应充分考虑通信线缆的布线需求、管道的承载能力和通信设备的需求，确保施工方案的合理性。

3.2 土建施工通信管道工程的土建施工包括挖掘管沟、敷设管道、填补回填等工作。

具体步骤如下： 1. 根据设计方案，在适当的位置进行开挖。

挖掘深度应符合安全规范，避免对地下管线和设施造成影响。

2. 敷设管道。

通信管道可采用HDPE（高密度聚乙烯）管道或钢管等材料，根据设计要求进行选择。

3. 进行管道的连接和固定，确保管道的牢固和稳定。

4. 填补回填。

对挖掘的土方进行回填，并进行压实，确保管道的平稳和牢固。

通信管道工程的电气施工主要包括线缆敷设和接地处理。

具体步骤如下： 1.进行通信线缆的敷设。

根据设计方案，将通信线缆从起点敷设至终点，途中避免弯曲和拉力过大。

2. 进行通信线缆的固定和保护。

采取合适的固定措施，如卡子固定，以防止线缆松动。

3. 进行线缆的接地处理。

将通信线缆的金属护套与接地设施相连，确保线缆具备良好的接地保护能力。

3.4 安全措施通信管道工程施工过程中，需采取一系列安全措施，以确保工人和设备的安全。

具体措施如下： 1. 工人应佩戴符合要求的安全帽、安全鞋等个人防护装备。

2. 施工现场应设置明显的警示标志，标明施工区域和禁止入内区域。

3. 高空作业时，需使用安全带和防护网，以防止人员坠落事故。

城市道路电力通信管线设计说明一、引言城市道路电力通信管线是指城市道路上架设的电力和通信线路的管道系统，用于将电力和通信设施接入城市道路的各个建筑物和设施。

本设计说明旨在对城市道路电力通信管线的设计原则、管线布局、管道材料及施工要求等进行详细说明。

二、设计原则1.安全性原则：要求管线的设计应安全可靠，防止出现漏电、短路等安全隐患，确保使用者的生命和财产安全。

2.经济性原则：要求在满足安全性的前提下，尽量降低成本，提高使用效率，减少资源浪费。

3.可扩展性原则：要求管线的设计应充分考虑未来的扩展需求，方便后续的管线维护和升级。

4.美观性原则：要求管线的设计应与城市道路环境相协调，不破坏城市景观，减少对城市景观的影响。

三、管线布局1.电力管线布局：电力管线应与道路平行或近似平行，尽量避免在人行道或绿化带等区域布设。

管线应按照最短路径原则布设，减少线损。

同时应考虑到电力负载的合理分配，避免负载过重。

2.通信管线布局：通信管线应充分考虑信号传输的稳定性和传输速度，应与道路平行或近似平行。

管线应尽量避开电磁干扰源，减少信号损耗。

同时应保证通信信号的传输距离和传输速度。

四、管道材料1.电力管道材料：电力管道一般采用耐腐蚀、耐压力和耐高温的材料，如钢管、聚氯乙烯管等，以确保电力线路的安全可靠。

2.通信管道材料：通信管道一般采用绝缘性能好、抗腐蚀性能好的材料，如聚乙烯管、玻璃钢管等，以保证信号的良好传输。

五、施工要求1.施工组织：根据道路的具体情况，合理组织施工队伍，并配备相应的施工设备和工具，确保施工的效率和安全。

2.施工过程：施工过程中应进行规范的管道敷设和固定，确保管道的牢固和稳定，同时要保证施工现场的整洁。

3.施工检查：施工完成后，需进行管道质量检查，包括管道的连接是否牢固、隔离是否有效、绝缘层是否完好等，确保管道的质量合格。

4.管道维护：管道建设完成后，需建立管道维护的长效管理机制，定期对管道进行巡检和维护，及时发现并排除潜在故障。

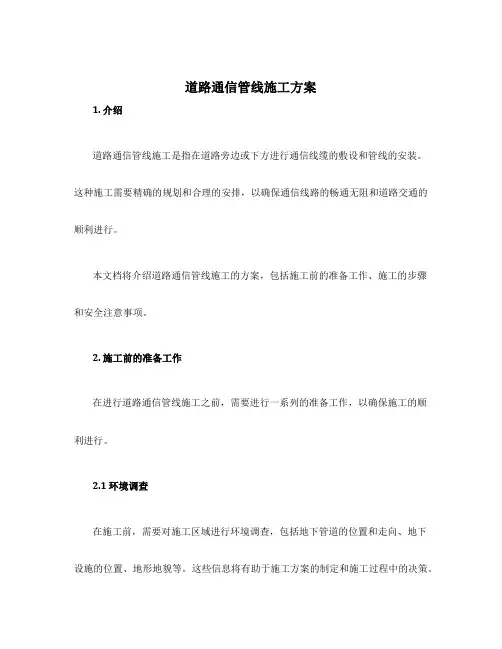

道路通信管线施工方案1. 介绍道路通信管线施工是指在道路旁边或下方进行通信线缆的敷设和管线的安装。

这种施工需要精确的规划和合理的安排，以确保通信线路的畅通无阻和道路交通的顺利进行。

本文档将介绍道路通信管线施工的方案，包括施工前的准备工作、施工的步骤和安全注意事项。

2. 施工前的准备工作在进行道路通信管线施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 环境调查在施工前，需要对施工区域进行环境调查，包括地下管道的位置和走向、地下设施的位置、地形地貌等。

这些信息将有助于施工方案的制定和施工过程中的决策。

2.2 方案设计根据环境调查的结果，制定道路通信管线的施工方案。

方案设计需要考虑通信线路的长度、管线的材料、施工方法等因素。

同时，还需要考虑管线与道路交通的关系，避免对交通造成不必要的影响。

2.3 施工许可在进行施工前，需要向相关部门申请施工许可。

这一步骤是确保施工过程符合相关法规和规定的重要环节。

3. 施工步骤3.1 清理施工区域在施工前，需要对施工区域进行清理，包括清除杂草、垃圾和其他障碍物。

这将为后续的施工工作提供良好的施工环境。

3.2 探明地下管道位置在进行施工前，需要使用探地雷达等设备探明地下管道的位置。

这将帮助避免在施工过程中损坏已有的管道。

3.3 敷设通信线缆根据方案设计，开始敷设通信线缆。

通信线缆的敷设需要考虑线缆的走向、深度和保护措施等因素。

在敷设过程中，需要保证线缆的质量和安全。

3.4 安装管线在敷设通信线缆之后，需要安装管线。

管线的安装包括铺设管道、连接管道和修复地面等步骤。

在进行安装过程中，需要注意施工质量和交通安全。

3.5 施工验收在施工完成后，需要进行施工验收。

验收包括对敷设线缆和安装管道进行检查和测试，确保施工质量达到要求。

4. 安全注意事项在进行道路通信管线施工时，需要注意以下安全事项。

•施工现场要设置明显的警示标志，确保过路车辆和行人能够注意到施工区域。

通信管线工程各岗位职责通信管线工程是指为了满足城市建设和通信网络发展的需要，对通信线路进行布管、架设等工作的工程项目。

通信管线工程包括通信线路的规划设计、施工、安装调试以及运维等一系列工作。

而通信管线工程的各个岗位在整个工程中扮演不同的角色和责任，下面将详细介绍通信管线工程各岗位的职责。

1.项目经理：项目经理负责整个通信管线工程的项目管理和组织实施工作，包括项目计划的制定、施工现场的管理、人员的调配等。

项目经理还要负责与业主、设计单位等相关方进行沟通协调，确保项目的进展和质量达到预期目标。

2.工程师：工程师负责通信管线工程的设计和技术支持工作，包括绘制工程图纸、编制施工方案、监督工程进度等。

工程师还要负责工程过程中的技术难题解决和质量控制，确保工程的安全可靠。

3.施工队长：施工队长是工程施工现场的负责人，负责组织和安排施工人员进行具体的施工作业。

施工队长需要熟悉工程施工流程和施工技术要求，能够合理安排人力资源和施工进度，确保施工的高效率和质量。

4.采购员：采购员负责工程材料和设备的采购工作，包括编制采购计划、选择供应商、进行材料验收等。

采购员要负责控制采购成本，确保材料和设备的质量和供应的及时性。

5.驻地监理：驻地监理是通信管线工程的监督和质量控制的专业人员，负责监督施工过程中的质量、技术和安全等方面。

驻地监理要与施工队长和工程师密切配合，及时发现施工中存在的问题并提出改进措施，确保工程的顺利进行。

6.安装调试员：安装调试员负责通信设备的安装和调试工作，包括设备的安装和接线、设备的调试和测试等。

安装调试员要熟悉各种通信设备的使用和维护，能够独立完成设备的安装调试和故障排除。

7.运维工程师：运维工程师负责通信管线工程的运维工作，包括设备的巡检、维护和故障排除等。

运维工程师要负责设备的运行监控和数据分析，能够及时发现设备故障并采取相应的维修措施。

8.安全员：安全员负责通信管线工程施工过程中的安全管理工作，包括安全培训、施工现场安全检查、事故调查和处理等。

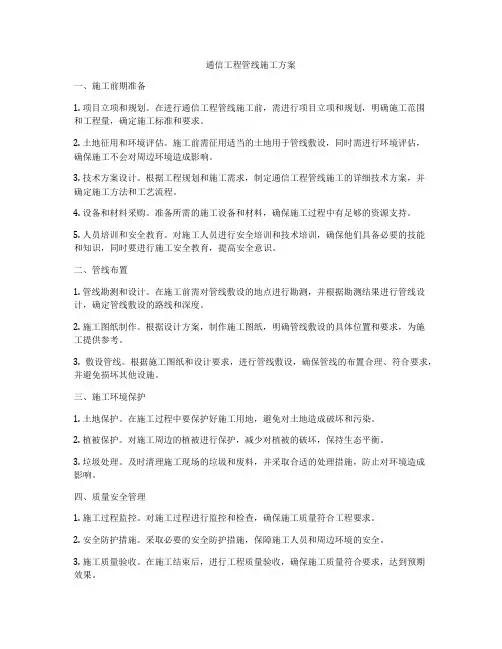

通信工程管线施工方案一、施工前期准备1. 项目立项和规划。

在进行通信工程管线施工前，需进行项目立项和规划，明确施工范围和工程量，确定施工标准和要求。

2. 土地征用和环境评估。

施工前需征用适当的土地用于管线敷设，同时需进行环境评估，确保施工不会对周边环境造成影响。

3. 技术方案设计。

根据工程规划和施工需求，制定通信工程管线施工的详细技术方案，并确定施工方法和工艺流程。

4. 设备和材料采购。

准备所需的施工设备和材料，确保施工过程中有足够的资源支持。

5. 人员培训和安全教育。

对施工人员进行安全培训和技术培训，确保他们具备必要的技能和知识，同时要进行施工安全教育，提高安全意识。

二、管线布置1. 管线勘测和设计。

在施工前需对管线敷设的地点进行勘测，并根据勘测结果进行管线设计，确定管线敷设的路线和深度。

2. 施工图纸制作。

根据设计方案，制作施工图纸，明确管线敷设的具体位置和要求，为施工提供参考。

3. 敷设管线。

根据施工图纸和设计要求，进行管线敷设，确保管线的布置合理、符合要求，并避免损坏其他设施。

三、施工环境保护1. 土地保护。

在施工过程中要保护好施工用地，避免对土地造成破坏和污染。

2. 植被保护。

对施工周边的植被进行保护，减少对植被的破坏，保持生态平衡。

3. 垃圾处理。

及时清理施工现场的垃圾和废料，并采取合适的处理措施，防止对环境造成影响。

四、质量安全管理1. 施工过程监控。

对施工过程进行监控和检查，确保施工质量符合工程要求。

2. 安全防护措施。

采取必要的安全防护措施，保障施工人员和周边环境的安全。

3. 施工质量验收。

在施工结束后，进行工程质量验收，确保施工质量符合要求，达到预期效果。

五、施工后期运维1. 设备检修和维护。

对通信工程管线设备进行定期检修和维护，延长设备的使用寿命，确保设备正常运行。

2. 管线检测和检修。

定期对管线进行检测和检修，保障管线的质量和稳定性。

3. 施工记录和档案管理。

维护好施工记录和档案，为后续的管理和维护提供依据。

道路工程通信管线设计方案一、设计背景随着信息化时代的来临，通信管线在各种工程中的作用越来越重要。

道路工程作为城市基础设施建设的重要部分，需要考虑通信管线的设计和布局。

合理的通信管线设计不仅可以为城市的信息化建设提供便利，还可以保障道路工程的施工和维护安全。

本方案旨在对道路工程通信管线的设计进行规范化和科学化，以满足城市信息化建设和道路工程施工的需求。

二、设计原则1.便利性原则：通信管线的设计应考虑到未来城市道路交通的发展，要便于新的通信设备的接入和更换。

2.安全性原则：通信管线的设计必须符合国家相关规定，保证通信设备和管线的安全使用。

3.规范性原则：通信管线的设计要符合国家相关规定，统一规划、建设和管理。

4.可维护性原则：通信管线的设计要便于维护和修理，确保通信设备的正常运行。

三、设计内容1.通信管线的布局通信管线的布局要考虑到道路工程的规划和城市交通的发展。

在道路工程的规划阶段，应该就通信管线的布局进行充分的考虑，与道路、桥梁等基础设施的布局相协调，避免日后的调整和改动。

在布局时，要考虑到通信管线与其他管线的交叉和交叉工程，并采取必要的防护措施。

2.通信管线的材料选择通信管线的材料选择应根据通信设备的种类和要求进行选择。

一般来说，通信管线材料应具有防腐蚀、耐压、耐高温等特性，能够长时间稳定运行。

另外，在设计时，还要考虑到通信管线的绝缘性能，确保通信设备的安全使用。

3.通信管线的安装通信管线的安装应遵循相关规范，采取科学的施工工艺，确保通信管线的准确布放和牢固连接。

在道路工程的施工过程中，施工人员要根据通信管线的图纸进行准确的施工，并对管线进行必要的保护。

4.通信管线的检测通信管线的检测是保障通信设备正常运行的重要环节。

在道路工程完成后，应对通信管线进行必要的检测和测试，确保通信设备的正常使用。

在设计中应加入一些监测设备，便于对通信管线的运行情况进行实时监测。

四、设计效果1.方便城市信息化建设合理的通信管线设计可以为城市信息化建设提供便利，保障城市的信息化设备正常运行。

通信管线工程施工技术方案一、工程概况通信管线工程是指为了满足通信系统需求而建设的管道工程。

通信管线工程通常包括光缆、电缆、微波、无线电等通信设备及其保护设施的安装。

通信管线工程主要分为两大部分：地面工程和地下工程。

地面工程包括通信管线管井、井盖、管沟、管桥、架空线路等设施的建设和布置。

地下工程包括沟槽开挖、管道敷设、埋设、填方、复土和护管等步骤。

通信管线工程施工涉及的技术方案主要包括：材料选用、施工方法、质量控制、安全防护、环保措施等内容。

二、材料选用1. 光缆：一般选择GJYXFCH单芯单模光纤室外光缆，其特点是有较好的机械性能和光学性能，适合用于地下敷设。

2. 电缆：一般选择聚氯乙烯绝缘电力电缆，其特点是绝缘性能好，耐磨损，适合用于地下敷设。

3. 微波、无线电设备：根据通信系统需求选择合适的微波、无线电设备。

4. 保护设施：井盖、管井、管桥等设施一般选择耐腐蚀、防水防潮的材料。

三、施工方法1. 地面工程施工：(1) 测量布线：根据通信管线设计图纸，确定布线位置和布线长度。

(2) 井盖、管井等设施建设：开挖基坑，安装井盖、管井等设施。

(3) 管桥、架空线路建设：根据设计要求，安装管桥、架空线路。

2. 地下工程施工：(1) 沟槽开挖：根据设计要求，开挖沟槽。

(2) 管道敷设：将光缆、电缆等管道敷设在沟槽内。

(3) 埋设、填方、复土：将敷设完毕的管道埋设、填方、复土。

(4) 护管：对光缆、电缆等管道进行护管。

四、质量控制1. 对材料进行严格检验，合格后方可使用。

2. 施工过程中，对测量、布线、开挖、敷设、埋设等环节进行质量检查。

3. 保持施工现场整洁，减少杂物对管道的损害。

4. 完成施工后，进行质量验收，合格后方可投入使用。

五、安全防护1. 施工前进行现场安全检查，落实好安全管理措施。

2. 施工过程中，加强对员工的安全教育和培训。

3. 对施工现场进行24小时监控，防止盗窃、损坏。

4. 加强对特种设备的安全运行管理，做好设备维护保养工作。

通信管线工程各岗位职责及管理制度一、通信管线工程职责分工通信管线工程是指为满足各种通信及信息传输需求而建设的地下管线系统，它的职责分工主要包括：1. 设计岗位：设计通信管线的线路规划、节点布局、施工输入和技术参数等，完成工程的详细设计。

2. 工程施工岗位：根据设计方案和技术要求，制定工程施工方案，管理和组织施工人员，监督工程现场施工进度和质量。

3. 现场监理岗位：在施工过程中对施工现场进行实时监控和质量管理，及时发现和处理工程中的问题。

4. 工程测试岗位：对已完成的通信管线进行整机测试，确保设备的正常运转和通信信号的正常传递。

5. 运维岗位：负责通信管线系统的日常维护和管理，保持其正常运转。

6. 技术支持岗位：提供技术支持，在工程施工过程中及时解决技术难点和问题。

二、通信管线工程管理制度为了保证通信管线工程的质量和进度，需要建立一套完善的管理制度，包括以下几个方面：1. 工程管理（1）工程招投标制度：在进行工程招标前，编制工程招标文件，并发布招标公告，保证招标过程的透明度。

（2）工程计划制度：编制工程施工的详细计划，安排工期和施工顺序，确保工程进度。

（3）工程验收制度：对竣工验收的各项工作进行认真审核，确保工程质量达标。

2. 施工管理（1）施工组织管理制度：根据工程计划制定合理的施工方案，统一施工管理，合理安排施工队伍。

（2）现场安全管理制度：制订和实施现场安全管理制度，加强现场安全保障和事故预防。

（3）现场勘探管理制度：在施工前进行勘探工作，分析工程难点，优化施工方案。

（4）施工质量管理制度：在施工过程中按照设计要求和质量标准进行监督和检查，确保施工质量。

3. 人员管理（1）责任制度：明确各岗位职责，建立工程验收和竣工结算的责任制度。

（2）培训制度：对管理人员和施工人员进行技能培训，提高工作技能和素质水平。

（3）奖惩制度：对表现优秀的人员进行奖励，对不合格的人员进行惩处或清退。

4. 财务管理（1）预算管理制度：编制工程预算，并保证施工过程中的费用明细和核算。

7.2.4.3 管道的埋深管道的埋深（管顶距路面）不应低于下面《路面至管顶的最小深度表》要求。

路面至管顶的最小深度表（单位：米）类别人行道下车行道下与电车轨道交越（从轨道底部算起）与铁道交越（从轨道底部算起）水泥管、塑料管0.70 0.80 1.0 1.5 钢管0.50 0.60 0.7 1.2 进入人（手）孔处的管道基础顶部距人（手）混凝土基础顶部的距离，人孔不小于0.4米，手孔不小于0.15-0.3米；管道顶部距人（手）孔上覆底面的净距不得小于0.3米。

7.2.4.4 管道的坡度管道铺设应有一定的坡度，以利渗入管内的地下水流向人（手）孔。

管道坡度应为3‰—4‰，最小不宜小于2.5‰；如街道本身有坡度，可利用地势获得自然坡度。

管道坡度通常有一字坡和人字坡两种。

并应保证在同一人（手）孔中管道进出口处的高差不大于0.5米。

局（站）前人（手）孔进局（地下进线室）的坡度方向应该是从局（站）（地下进线室）向局（站）前人（手）孔倾斜，以免地下水流入局（站）。

在纵剖面上管道由于躲避障碍物而不能直线建筑时，可使管道折成两段向下平滑地弯曲，以利渗水流向人（手）孔，而不得向上弯曲（“U”型弯）。

7.2.4.5 沟宽的确定沟底宽：管群宽（含包封）加两侧操作面宽度，以及底基超宽10厘米。

沟上宽：沟底宽加上放坡宽度。

7.2.4.6 管道基础的要求通信管道一般宜采用混凝土基础，混凝土的标号、基础宽度、基础厚度应符合设计规定。

通信管道基础的中心线应符合设计规定，左右偏差应不大于10mm，高程误差应不大于10mm，基础的宽度和厚度负偏差应不大于10mm。

管道基础宽度应比PVC管道组群宽度(不含包封)加宽160mm，（即每侧各宽80mm）。

通信管道基础进入人（手）孔窗口2米范围内的基础，应按规定进行加配钢筋，钢筋应搭接在窗口上不小于100mm。

如遇土质较差或过重要公路地段，管道基础内应考虑加配钢筋，特别是流砂或淤泥地段，应先抛石夯实，再铺设C15混凝土基础，12孔以下按80mm,12以上24以下孔按100mm,24孔以上按12mm。

通信管道管道施工设计方案工程名称: XX通信管道工程工程地点: XX编制人：审核人：编制单位:编制日期:2005年5月目录一、工程简况 (3)二、施工依据及范围 (3)三、施工部署…………………………………………3-4四、施工技术措施及工艺……………………………4-5五、质量、安全控制措施……………………………5-7六、文明施工 (8)七、工程交工验收 (8)八、施工进度计划表 (9)一、工程简况本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔<655m）、12孔<540m）、13孔<530m）、15孔<660m）。

二、工依据及范围<一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉的标准”施工。

2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉<YD5043-97）”进行施工。

<二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。

三、施工部署1、成立工程施工领导小组及电话2、伍施工人员暂定 50 人，其中工地负责人2名，工地安全员2名，质量检查员3名<技术人员兼）2、施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程约2.815公里，折合31.68管孔公里。

在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。

3、主要施工机具<1）本工程采用PVC 增强型硬质塑料管，其管身无伤痕，管孔无变形。

塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。

<2）管道段长：直线管道允许段长一般限制在120M 以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36M ，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。
