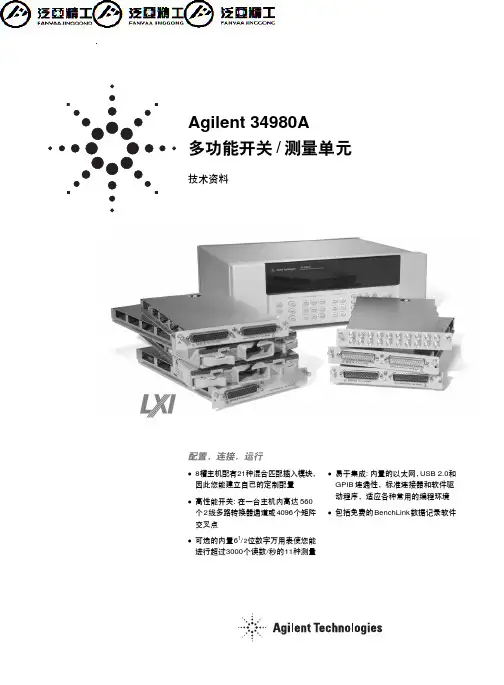

Agilent 中文 34980A
- 格式：pdf
- 大小：2.81 MB
- 文档页数：28
USB 提供最快和最容易的连接 方案 它最适于小系统和工作 台连接。
Ethernet 提供高速连接，适用于 远地访问和控制。您可选择用局 域网过滤不需要的LAN流量，以 提高 I/O 吞吐率。或利用其远地 能力把您的测试分散到全球范 围。从远地监视、查错或调试您 的应用。
多年来，GPIB 有着对仪器通信 经证明的可靠性，可用于各种现 有基于 GPIB 的测试系统。
远地访问和控制
内装的网络浏览器接口采用可 启用 Java 的浏览器，例如 Internet Explorer 提供对仪器的远地访问和 控制。使用该网络接口，您就能从远 地设置、查错和维护您的系统。
观察和修改仪器设置 打开、关闭或监视开关 发送 SCPI 命令 定义和执行开关序列 观察错误队列 得到继电器计数状态报告、固件 版本及其它信息
积分式数字多用表 装在主机内 部，并且不占用8个用户可使用的插 槽。您能通过任何连接到模拟总线 的开关模块，或接在主机后面板上 模拟总线连接器访问数字多用表。 该内部数字多用表具有测量11种输 入类型的灵活性：
需要。
使用热偶、RTS 或热敏电阻（用
您能规定开关序列，以控制复
34921A）测量温度
杂的信号路由和开关吸合的顺序。 直流和交流电压
