SJL22-技术交底单(施工)

第1篇一、工程概况本工程为XX住宅楼，总建筑面积为XX平方米，共XX层，建筑高度为XX米。

工程地点位于XX市XX区XX路XX号。

本工程基础采用筏板基础，主体结构为钢筋混凝土框架-剪力墙结构，屋面采用防水保温一体化系统。

二、施工准备1. 技术准备：（1）组织施工人员认真学习图纸，熟悉施工工艺，掌握施工技术要求。

（2）编制施工方案，明确施工顺序、施工工艺、质量控制、安全措施等。

（3）对施工人员进行安全技术交底，确保施工人员掌握安全操作规程。

2. 材料准备：（1）钢筋：选用符合国家标准的钢筋，并按批次进行检验。

（2）水泥、砂、石：选用合格产品，并按规范要求进行检验。

（3）混凝土：选用合格的商品混凝土，并按规范要求进行检验。

3. 机械设备准备：（1）钢筋加工设备：钢筋调直机、钢筋切断机、钢筋弯曲机等。

（2）混凝土浇筑设备：混凝土搅拌车、混凝土输送泵、振捣器等。

（3）模板及支撑设备：模板、支撑材料、脚手架等。

三、施工工艺1. 基础施工：（1）基础放线：根据设计图纸，由项目部测量科进行测量放线，并报监理工程师复验。

（2）基础开挖：按照放线位置进行基础开挖，确保基础尺寸符合设计要求。

（3）基础垫层：铺设基础垫层，确保平整、密实。

（4）防水保护层：按照设计要求进行防水保护层施工。

（5）基础钢筋施工：按照设计图纸进行基础钢筋绑扎，确保钢筋间距、保护层厚度符合规范要求。

（6）混凝土浇筑：采用商品混凝土，按规范要求进行浇筑，确保混凝土强度、密实度。

2. 主体结构施工：（1）主体结构钢筋施工：按照设计图纸进行主体结构钢筋绑扎，确保钢筋间距、保护层厚度符合规范要求。

（2）混凝土浇筑：采用商品混凝土，按规范要求进行浇筑，确保混凝土强度、密实度。

（3）模板拆除：混凝土强度达到设计要求后，按照规范要求进行模板拆除。

3. 屋面施工：（1）屋面防水：按照设计要求进行屋面防水施工，确保防水效果。

（2）屋面保温：按照设计要求进行屋面保温施工，确保保温效果。

交底人单位
交底人
日期
被交底人单位/职务
说明：本表中交底内容可另附，一式两份，双方签字后各执一份。
主骨架截面为U型，宽0.3m，路堤边坡骨架嵌入边坡深0.25m，外露截水槽深0.05m，宽0.3m。截水肋条采用C20砼预制板，M7.5砂浆砌筑,尺寸为5cmX25cmX49cm。路堑边坡从侧沟平台至堑顶自下往上布置。
（1）开挖：人字形骨架基础的开挖要根据测量放样的结构形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。
（2）预制块安装：预制块砌筑前，先对边坡进行修整，夯拍，检查验收，达到要求后才能进行下一道工序。混凝土预制块应自下而上挂线铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。
（3）踏步：为便于养护,在每级边坡的适当位置设置一检查踏步。踏步由混凝土预制块A及B型块拼装而成，踏步宽0.8m，台阶高0.2m，踏步两侧安装5cmX25cmX49cm的截水肋条。
SJL22技术交底(施工)
页码 共 页 编号：____________________________
项目名称
广东省潮州至惠州高速公路工程
施工单位
中铁十四局集团有限公司
合 同 段
TJ17合同段
监理单位
广东华路交通科技有限公司
交底范围

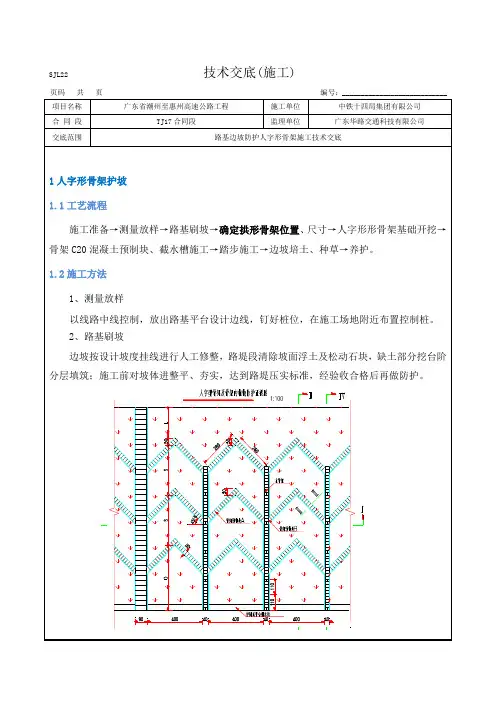

路基边坡防护人字形骨架施工技术交底
施工准备→测量放样→路基刷坡→确定拱形骨架位置、尺寸→人字形形骨架基础开挖→骨架C20混凝土预制块、截水槽施工→踏步施工→边坡培土、种草→养护。
1、测量放样
以线路中线控制，放出路基平台设计边线，钉好桩位，在施工场地附近布置控制桩。
2、路基刷坡
边坡按设计坡度挂线进行人工修整，路堤段清除坡面浮土及松动石块，缺土部分挖台阶分层填筑；施工前对坡体进整平、夯实，达到路堤压实标准，经验收合格后再做防护。

1）接头位置宜设置在受力较小处，同一根钢筋上应尽量少设接 头；
3）梁板的上部钢筋宜在跨中 1/3 范围内搭接，下部钢筋在支座 处搭接；
４）暗柱钢筋接头部位应设在距楼地面上≥500mm。 5）墙的竖向钢筋的接头部位应设在距楼地面上≥500mm，且大 于 36ｄ。 （4）钢筋接头率及错开间距：梁从任意绑扎接头中心至搭接长 度 L 的 1.3 倍区段范围内，. 有接头的受力钢筋截面积占受力钢筋总面积百分率受拉区不得 超过 25%；受压区不得超过 50%；直螺纹连接、和焊接接头受拉区 不得超过 50％，受压区不限。 （5）锚固长度和搭接长度：Ⅰ级受拉钢筋最小锚固长度 20 d 和最小搭接长度 24d；Ⅱ级受拉钢筋最小锚固长度 30 d 和最小搭接 长度 40 d。 （6）锚固要求 2）楼板内主钢筋应锚入梁和墙内，下部钢筋锚固长度应不小于 板厚及 6d，上部钢筋锚入剪力墙，梁内。板的边支座负筋在梁内锚 固长度应满足受拉钢筋的最小锚固长度。 （7）箍筋的设置要求： 1）箍筋双肢相互平行，箍筋加密区应遵照抗震规范的要求执行；
二、钢筋的加工：
（1）钢筋加工前，应先去除钢筋上的铁锈，油渍等杂物。 （2）钢筋加工要严格按料表进行，料表上应按设计和规范要求， 注明需加工钢筋的型号、形状、尺寸及使用部位和数量。 （3）根据钢筋使用部位、接头形式、接头比例合理配料，加工 时，要本着“长料长用、短料短用、长短搭配”的原则，不得随意
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

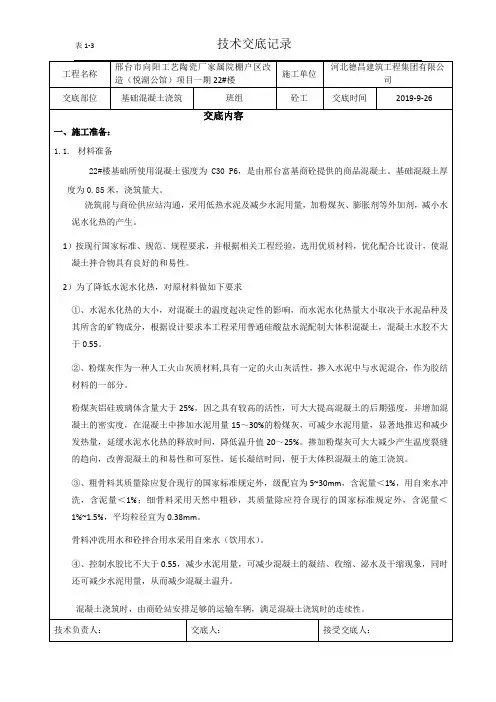

③、粗骨料其质量除应复合现行的国家标准规定外，级配宜为 5~30mm，含泥量＜1%，用自来水冲 洗，含泥量＜1%；细骨料采用天然中粗砂，其质量除应符合现行的国家标准规定外，含泥量＜ 1%~1.5%，平均粒径宜为 0.38mm。
骨料冲洗用水和砼拌合用水采用自来水（饮用水）。
④、控制水胶比不大于 0.55，减少水泥用量，可减少混凝土的凝结、收缩、泌水及干缩现象，同时 还可减少水泥用量，从而减少混凝土温升。
3） 收集并学习与混凝土施工相关的规程、规范、标准及参考书等；并根据图纸制定施工方案、管理
办法及质量保证措施，对施工人员进行技术交底。
二、作业条件：
2.1. 浇筑混凝土部位的钢筋、模板、预埋件、避雷网焊接、人防门槛预留及管线已安装就位并通过验
收，办完隐、预检验手续。
2.2. 浇灌申请书已批准。
2.3. 施工机械及工具检查正常并且无安全隐患。机具数量满足施工要求。
3.4. 浇筑方式和原则：筏板基础的整体性、抗渗要求高，混凝土需连续浇筑，不留施工缝。采取“分层
浇筑、先低后高、循序渐进、自然流淌、连续施工”的浇筑方法，既可有效释放水泥水化热，也可
使混凝土浇筑施工有条不紊的进行。浇筑方向自东向西，边浇筑边振捣的方式。为防止下灰及振捣
造成墙柱插筋倾斜及移位，混凝土浇筑时，钢筋工设专人对墙柱插筋位置进行复核，发现位移或倾
凝前）浇筑上一层。同时应掌握好筏板浇筑速度，使集水坑浇筑至筏板底的时间与筏板大面积浇筑
进度同步。
集水坑浇筑时应注意：混凝土浇筑时，应在集水坑周边均匀布料，严禁在集水坑一侧布料；
浇筑至集水坑模板底标高时，布料不宜过多，以混凝土高出集水坑底 100mm 为宜，以免因混凝土体
积过大，振捣时使模板位移或上浮。
