第1节 家庭电路

第十九章生活用电第1节家庭电路◇教学目标◇【知识与技能】1.了解家庭电路的组成和连接方式。

2.了解家庭电路各组成部分的作用。

3.了解火线,零线,试电笔的构造及作用。

4.了解三线插头与漏电保护器和安全用电的关系。

【过程与方法】1.在观察家庭实际电路的过程中,归纳概括出家庭电路的主要特征。

2.通过实验了解试电笔的结构,会利用试电笔判定火线和零线。

【情感·态度·价值观】激发学生对家庭电路的主要组成的兴趣,培养安全用电的意识。

◇教学重难点◇【教学重点】家庭电路中各主要设备、装置的功能和作用以及正确的使用方法。

【教学难点】家庭电路及各部分的作用。

◇教学过程◇一、新课导入家庭电路是我们最常见的一种电路,关系着每一个家庭的日常生活。

可你知道家庭电路中各种用电器是怎么连接的吗?随着社会的发展,家用电器逐渐增大,给我们带来了极大的方便,可当家庭电路出现故障时,你能准确地判断并排除故障吗?二、教学步骤探究点1家庭电路的组成[阅读课本]P105“家庭电路的组成”[思考]一个完整的电路由哪几个部分组成的呢?[提示]电路的基本组成有电源、导线、开关和用电器。

[思考]你知道家庭电路中的电能从哪来的吗?[提示]家用电器所用的电能是从发电厂通过输电线输送来的,有两根线进入家中,这两根线间的电压是220 V。

[思考]观察P105图,家庭电路由哪些部分组成的呢?[提示]家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等部分组成。

[思考]你能说说家庭电路各组成部分的作用吗?[归纳提升]进户线:提供电能;电能表:测量家庭电路消耗的电能;总开关:控制整个电路;保险装置:当电路中电流过大时,切断电路,保障安全;插座:接入各用电器。

[思考]家庭电路中的总开关和保险盒的连接顺序可以颠倒吗?[提示]总开关必须安装在保险盒之前,这样在检修保险装置故障时,检修人员可以断开总开关,从而保护自己的人身安全。

[思考]现在家庭电路中已经看不到保险盒和熔丝了,你知道自己家中的保险装置是什么吗?[提示]现在家庭电路中一般采用空气开关,安装在电能表后面,当电路中电流过大时,切断电路,保护电路。

人教版九年级物理全册教案：第十九章第一节家庭电路教案：家庭电路一、设计意图本节课的设计方式采用问题驱动和实践活动相结合的方式，引导学生从生活实际出发，认识和理解家庭电路的基本概念、组成和原理。

通过观察、实践和思考，使学生掌握家庭电路中各元件的作用、连接方法和安全用电常识，培养学生动手操作能力和团队协作精神。

二、教学目标1. 了解家庭电路的基本概念、组成和原理。

2. 掌握家庭电路中各元件的作用、连接方法和安全用电常识。

3. 培养学生动手操作能力和团队协作精神。

三、教学难点与重点重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。

难点：家庭电路的故障排查和安全用电常识。

四、教具与学具准备教具：多媒体课件、家庭电路模型、电线、插座、开关、灯泡等。

学具：笔记本、彩笔、剪刀、胶带等。

五、活动过程1. 引入：通过讨论生活中常见的家庭电路现象，如开关控制灯泡、插座使用等，引发学生对家庭电路的兴趣。

2. 讲解：介绍家庭电路的基本概念、组成和原理，讲解家庭电路中各元件的作用和连接方法。

3. 实践：学生分组进行家庭电路模型搭建，亲身体验家庭电路的连接过程，巩固所学知识。

4. 互动：学生之间交流家庭电路搭建心得，互相提问解答，提高团队协作能力。

5. 拓展：讲解家庭电路的故障排查方法和安全用电常识，引导学生关注家庭电路的安全问题。

六、活动重难点活动重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。

活动难点：家庭电路的故障排查和安全用电常识。

七、课后反思及拓展延伸课后反思：本节课通过实践活动，让学生亲身体验家庭电路的连接过程，提高了学生的动手操作能力。

在讲解家庭电路的故障排查和安全用电常识时，要注意引导学生关注家庭电路的安全问题，培养学生的安全意识。

拓展延伸：鼓励学生在家中观察和了解家庭电路的运行情况，学会简单排查家庭电路的故障，提高学生的实践能力。

同时，可以组织学生参观电力公司或电力设施，加深学生对电力知识的认识和理解。

人教版 物理 九年级 下册
第十九章 生活用电 第1节 家庭电路
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是 如何连接的？如何用电更安全呢？
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选 择家庭电路中各元件的规格。
1. 认识家庭电路的组成及各部分电路元件的作用；会正确 使用验电笔区分火线和零线；了解插座接地的作用和漏电 保护器作用。
灯泡的连接
灯座
安全扣
螺旋套 接零线 防止金属螺 旋套带电
金属片 接火线
知识点 2 火线和零线
220 V 220 V 0V
火线 零线
大地
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
试电笔
点 击 图 片 播 放 视 频
试电笔的使用
试电笔 （1）作用：辨别火线和零线。
断路处
基础巩固题
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
B
弹簧
氖管
A．试电笔可用来测试物体是带正电还是带负电 BC．．试使电用笔时笔尾通手金常指属也不体用能来碰检到查金电属气笔设卡电备阻的外壳是否带电 笔尖金属体 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
连接中考
1.（2018•阜新）下列有关家庭电路的说法正确的是（ ）
C
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
火线
连接中考
2.（2018•长春）【多选】如图所示的家庭电路中，连接错误的元件
是（ ） A．开关

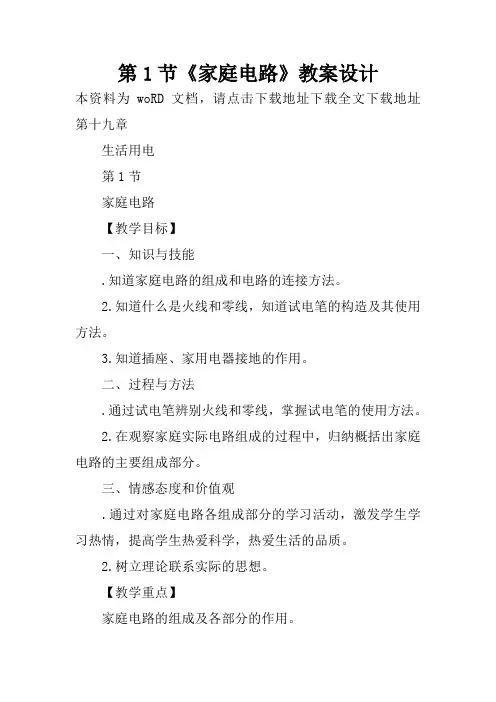

第1节《家庭电路》教案设计本资料为woRD文档，请点击下载地址下载全文下载地址第十九章生活用电第1节家庭电路【教学目标】一、知识与技能.知道家庭电路的组成和电路的连接方法。

2.知道什么是火线和零线，知道试电笔的构造及其使用方法。

3.知道插座、家用电器接地的作用。

二、过程与方法.通过试电笔辨别火线和零线，掌握试电笔的使用方法。

2.在观察家庭实际电路组成的过程中，归纳概括出家庭电路的主要组成部分。

三、情感态度和价值观.通过对家庭电路各组成部分的学习活动，激发学生学习热情，提高学生热爱科学，热爱生活的品质。

2.树立理论联系实际的思想。

【教学重点】家庭电路的组成及各部分的作用。

【教学难点】试电笔的使用和家用电器金属外壳接地。

【教学准备】教师：多媒体、家庭电路示教板、试电笔、三脚插头、两脚插头、漏电保护器、复读机、电热水壶。

学生：试电笔、插座、螺丝刀、搜集家用电器插头的相关资料。

【教学过程】主要教学过程教学内容教师活动学生活动【情境创设】对比引入。

[对比引入]利用实物投影展示两种用电器。

[设置疑问]同样是用电器，为什么复读机的插头有两个插脚，而电热水壶的插头却有三个？上面的插脚有没有用呢？[板书课题]§19.1家庭电路（设计意图：利用生活中不同用电器插头上的插脚不同激发质疑，调动学生学习的热情。

）观察两种用电器及其插头。

思考并尝试回答老师的问题。

【教学过程】知识点一：家庭电路的组成[自主学习].内容：课本105页“家庭电路的组成”。

2.要求：⑴说出家庭电路的电源是什么，我国家庭电路的电压是多少。

⑵知道家庭电路由哪几部分组成。

⑶保险装置是由什么组成的呢？它有什么作用？3.时间：3min。

[演示实验]展示家庭电路示教板及每一部分的作用。

[想想议议].总开关有什么用处？电能表和总开关的位置可以互换吗？为什么？2.控制灯泡的开关为什么要接在灯泡和红色的导线之间？（设计意图：在学生自学的基础上，通过家庭电路示教板的演示，加深学生对家庭电路组成的认识，充分了解各部分的功能；在“想想议议2”的基础上，自然过渡到下一环节的学习。
