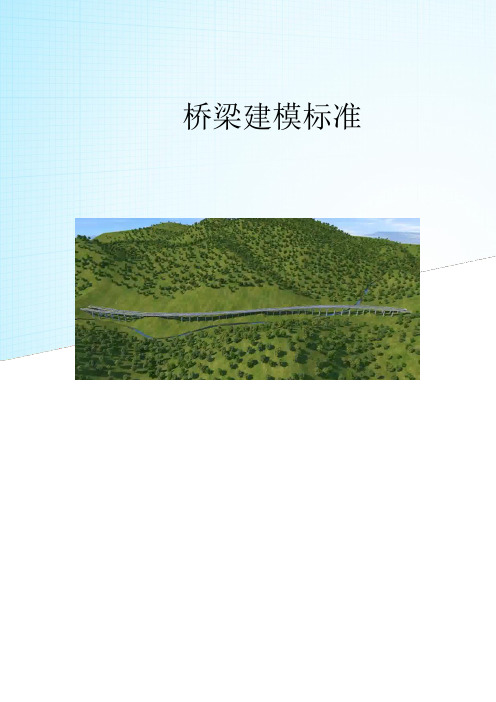

桥梁建模标准目录一、项目初始设置 (1)二、CAD底图导入和轴网 (2)三、构件颗粒度及族类型选用 (3)四、桩基和承台 (4)4.1桩基 (4)4.2承台 (5)五、墩柱 (6)六、盖梁 (7)七、T梁 (7)八、预应力管道及齿块...................................................................... 错误!未定义书签。
九、垫石及支座 (8)一、项目初始设置1、软件版本：Revit20171.1 Revit高版本不能另存为低版本，高版本打开低版本需要对文件升级；1.2同一项目采用统一版本Revit建模，依据实际情况再决定；2、工程名称：统一采用【K0+300XX桥梁模型】；如设计院分段出图，则按【主线DK1+100桥梁模型】【主线DK3+300桥梁模型】类似名称命名；3、算量模式：出实物量，要求具体细分到每个部位的构件对应每个部位的工程量；4、项目样板：采用【结构项目样板】○1Revit中含有建筑、结构、机械项目样板，我们采用【结构项目样板】并进行适当修改处理；○2【结构项目样板】可保存为共享文件，可以直接使用并开始建模；○3以下标高设置、视图样板、项目单位均已设置完成；5、标高设置：统一使用唯一一个标高：+0.000m，名称命名为【0.000m】（标高一改成0.000，其余的删除）○1市政项目按绝对标高决定构件高度；○2市政图纸高程精确到毫米位，标高名称【0.000m】必须为小数点后三位，并添加m 或米单位名称；6、材质：材质信息录入到实例参数：【材质和装饰】中。
7、视图样板：采用自己制作的视图样板并进行应用，主要分为平面、立面、三维；8、项目单位：统一精确到小数点后三位；9、项目基点及测量点：一般不采用CAD底图定位，定位通过坐标确定的时候，项目基点默认即可；如果采用CAD底图定位，○1一般为路程或里程起点；○2可以在轴网确定后设置，也可以在项目建模完成后设置；○3项目基点和测量点最好重合（revit中，测量点和基点最好分别位于两个相邻已知点上。
某工程项目桥梁全长528m，主桥跨越河道为Ⅴ级航道，通航净空尺寸45m×5m（净宽×净高），上部结构为三跨一联（56+80+56）m变截面钢箱梁，左、右辅道桥宽19.5m，主线桥宽27.1m，三幅钢箱梁桥合计长度为576m。
为减少河道占用时间，提高施工效率和降低成本，将钢箱梁主线桥分为87个节段，辅道桥分为60个节段进行制作、运输以及水上安装，其中最大节段长43.1m，重达172.8t（见图1）。
1 模型建立按照国家标准G B/T51212-2016《建筑信息模型应用统一标准》要求，施工前建立LOD350高精度模型以提供给项目各参与方普遍使用，连接工程项目在设计、施工和使用阶段的数据资料等。

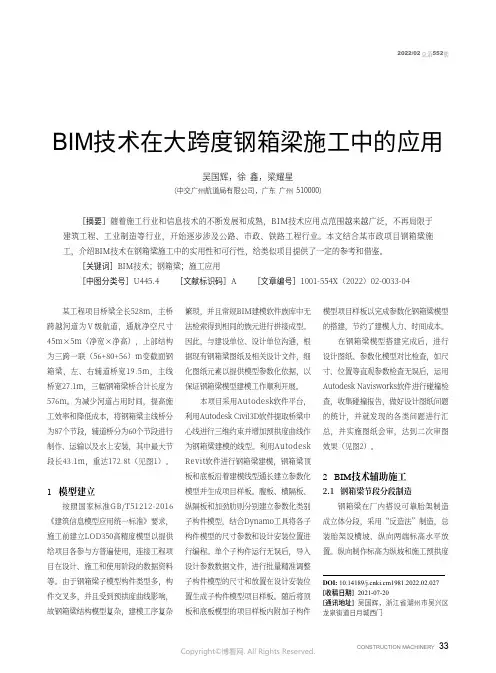

由于钢箱梁子模型构件类型多，构件交叉多，并且受到预拱度曲线影响，故钢箱梁结构模型复杂，建模工序复杂BIM 技术在大跨度钢箱梁施工中的应用吴国辉，徐 鑫，梁耀星（中交广州航道局有限公司，广东 广州 510000）［摘要］随着施工行业和信息技术的不断发展和成熟，BIM技术应用点范围越来越广泛，不再局限于建筑工程、工业制造等行业，开始逐步涉及公路、市政、铁路工程行业。
本文结合某市政项目钢箱梁施工，介绍BIM技术在钢箱梁施工中的实用性和可行性，给类似项目提供了一定的参考和借鉴。
［关键词］BIM技术；钢箱梁；施工应用［中图分类号］U445.4 ［文献标识码］A ［文章编号］1001-554X（2022）02-0033-04DOI: 10.14189/ki.cm1981.2022.02.027[收稿日期] 2021-07-20[通讯地址] 吴国辉，浙江省湖州市吴兴区龙泉街道日月城西门模型项目样板以完成参数化钢箱梁模型的搭建，节约了建模人力、时间成本。
在钢箱梁模型搭建完成后，进行设计图纸、参数化模型对比检查，如尺寸、位置等直观参数检查无误后，运用Autodesk Navisworks软件进行碰撞检查，收集碰撞报告，做好设计图纸问题的统计，并就发现的各类问题进行汇总，并实施图纸会审，达到二次审图效果（见图2）。

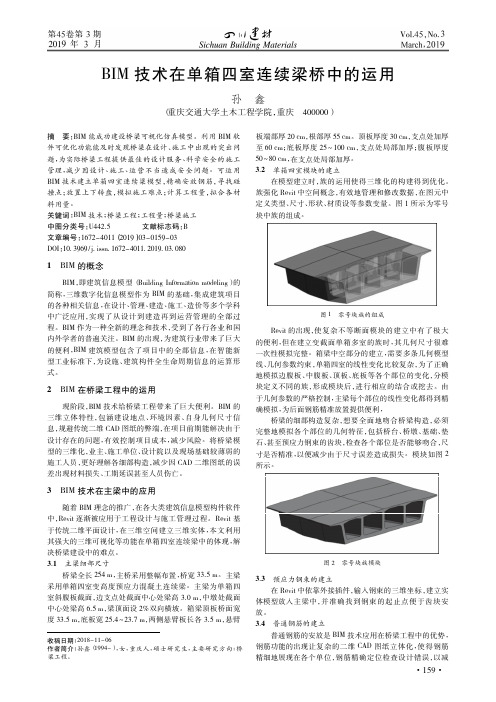

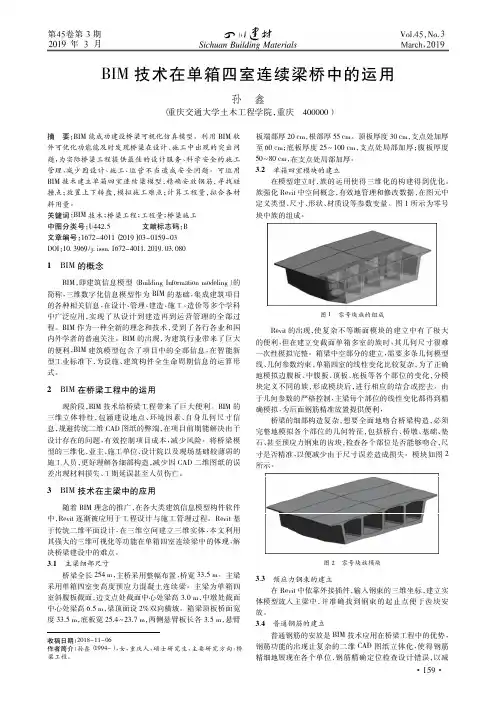

BIM 技术在单箱四室连续梁桥中的运用孙鑫（重庆交通大学土木工程学院，重庆400000）收稿日期：2018－11－06作者简介：孙鑫（1994－），女，重庆人，硕士研究生，主要研究方向：桥梁工程。
摘要：BIM 能成功建设桥梁可视化仿真模型。
利用BIM 软件可优化功能能及时发现桥梁在设计、施工中出现的突出问题，为实际桥梁工程提供最佳的设计服务、科学安全的施工管理，减少因设计、施工、运营不当造成安全问题。
可运用BIM 技术建立单箱四室连续梁模型，精确安放钢筋，寻找碰撞点；放置上下转盘，模拟施工难点；计算工程量，拟合各材料用量。
关键词：BIM 技术；桥梁工程；工程量；桥梁施工中图分类号：U442．5文献标志码：B 文章编号：1672－4011（2019）03－0159－03DOI ：10.3969/j.issn.1672－4011.2019.03.0801BIM 的概念BIM ，即建筑信息模型（Building Information modeling ）的简称，三维数字化信息模型作为BIM 的基础，集成建筑项目的各种相关信息，在设计、管理、建造、施工、造价等多个学科中广泛应用，实现了从设计到建造再到运营管理的全部过程。
BIM 作为一种全新的理念和技术，受到了各行各业和国内外学者的普遍关注。
BIM 的出现，为建筑行业带来了巨大的便利，BIM 建筑模型包含了项目中的全部信息，在智能新型工业标准下，为设施、建筑构件全生命周期信息的运算形式。
2BIM 在桥梁工程中的运用现阶段，BIM 技术给桥梁工程带来了巨大便利。
BIM 的三维立体特性，包涵建设地点、环境因素、自身几何尺寸信息，规避传统二维CAD 图纸的弊端，在项目前期能解决由于设计存在的问题，有效控制项目成本，减少风险。
将桥梁模型的三维化，业主、施工单位、设计院以及现场基础较薄弱的施工人员，更好理解各细部构造，减少因CAD 二维图纸的误差出现材料损失、工期延误甚至人员伤亡。
Revit参数化箱梁制作1.主要目标利用revit软件绘制参数化变截面箱梁。
2.采用方法利用轮廓族绘制内外轮廓，而后进行放样融合绘制参数化箱梁，首先要进行轮廓族的绘制，从下图可以看出箱梁分为内外轮廓，所以我们需要绘制内外轮廓。
3.绘制步骤图1.箱梁一般构造图1.箱梁外轮廓的绘制新建族，打开公制轮廓族。
用线画出外轮廓并进行尺寸标注，添加标签即可得到参数。
主要参数为梁高、顶板宽、底板宽、翼板厚度以及横坡，绘制完成进行保存命名，详见下图。
图2.新建公制轮廓族图3.箱梁外轮廓图4.箱梁外轮廓参数2.箱梁内轮廓的绘制箱梁内轮廓的绘制同理运用轮廓族进行绘制，内轮廓相对的参数要多一些，需要绘制加腋、顶板厚度、腹板厚度以及底板厚度等参数，按需添加参数。
图5.箱梁内轮廓图6.箱梁内轮廓参数3.箱梁的绘制新建公制结构框架-梁和支撑族，将绘制完毕的箱梁的内外轮廓族载入到新建的族中，结构框架中原来存在的梁可以进行删除，只保留我们所需要的即可。
图7载入之后即可在项目浏览器族中看到载入的轮廓族，由于是变截面参数化箱梁，所以我们需要控制箱梁起止高度甚至腹板、底板厚度，在这里我们将内外轮廓进行复制一下。
图8点击放样融合命令，进行绘制路径，并将其起止路径与参照平面进行锁定，这样才能随参数而动。
图9绘制完路径进行选择轮廓，点击确定。
图10到这里，打开三维视图，我们发现箱梁外部实心段已经绘制完成了。
图11现在进行内部空心的绘制。
打开参照平面视图，同样进行放样融合命令，可以选择空心放样融合命令，即可选择空心融合命令最后进行剪切，在这里我们选择空心放样融合命令，而后选择内轮廓。
图12到这里呢，我们再次打开三维发现箱梁已经建好了，但是并不是我们要的，如下图所示，但是为什么不是我们想象的样子呢？很简单因为我们内外轮廓绘制的时候梁高不一样，内轮廓绘制的梁高比外轮廓绘制的要高，但是并不影响我们接下来的操作。
图13族建好了，接下来就是关联族参数，让箱梁可以随着我们添加的参数进行改变。
BIM建模标准日期：年月日目录一、编制目的 (3)二、编制依据 (3)三、模型建立原则 (3)1.1单位与原点设置原则 (3)1.1.1单位 (4)1.1.2原点设置原则 (4)1.2模型依据 (4)1.2.1提资图纸 (4)1.2.2设计变更 (4)1.3模型拆分原则 (4)四、建模方法 (7)2.1原则 (7)2.2各专业建模 (8)1)场地 (8)2)结构 (8)3)建筑 (9)4)机电系统 (10)五、模型命名规则 (11)3.1模型命名规则 (11)3.2工作集命名规则 (12)六、构件拆分、命名和设计参数总体规则 (12)七、建模精度标准 (21)八、机电配色规定 (25)一、编制目的本标准结合国内外相关标准许编制，目的为通过管理标准使得各部门参与人员能够在同一个体系下工作，从而能够进行广泛的信息交换和共享。
明确相应的建模方法、建模原则、命名规则、模型拆分等内容的要求，提高整体BIM模型利用率及效率。
本建模标准，在项目的运转过程中，将根据实际情况不断进行修正、版本升级，经各参与人员确认后付诸实施。
二、编制依据三、模型建立原则1.1单位与原点设置原则1.1.1单位项目中所有模型均应使用统一的单位与度量制。
默认的项目单位为毫米，标高为米。
1.1.2原点设置原则各专业在创建模型时，应采用统一的原点设置，并正确建立“正北”与“项目北”之间的关系。
一般情况下使用相对标高，以±0.000作为Z 轴坐标原点。
建筑、结构、机电应统一采用一个轴网文件，以保证模型整合时能够对齐、对正。
1.2模型依据1.2.1提资图纸以建设单位提供的通过审查的有效设计图纸、进度计划及特定的要求为依据进行建模。
若设计文件中规定需参照国家规范与标准图集，则以相应的规范图集为依据。
1.2.2设计变更以建造过程中的设计变更图纸、图纸会审记录、技术核定单等文件为依据进行建模。
1.3模型拆分原则模型拆分是对项目的整体设计内容进行任务分解。

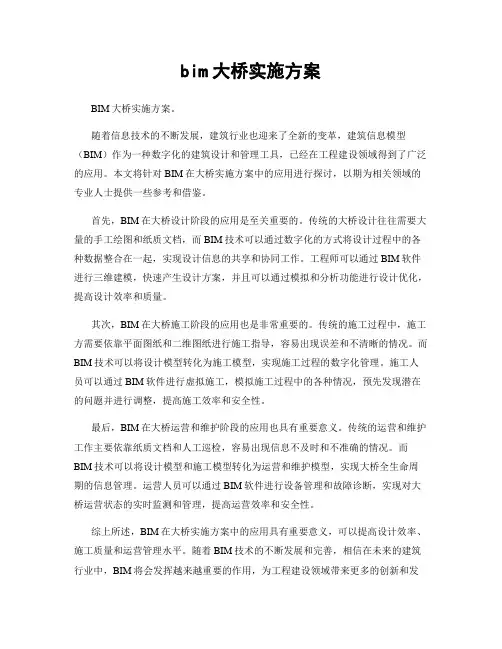

bim大桥实施方案BIM大桥实施方案。
随着信息技术的不断发展，建筑行业也迎来了全新的变革，建筑信息模型（BIM）作为一种数字化的建筑设计和管理工具，已经在工程建设领域得到了广泛的应用。
本文将针对BIM在大桥实施方案中的应用进行探讨，以期为相关领域的专业人士提供一些参考和借鉴。
首先，BIM在大桥设计阶段的应用是至关重要的。
传统的大桥设计往往需要大量的手工绘图和纸质文档，而BIM技术可以通过数字化的方式将设计过程中的各种数据整合在一起，实现设计信息的共享和协同工作。
工程师可以通过BIM软件进行三维建模，快速产生设计方案，并且可以通过模拟和分析功能进行设计优化，提高设计效率和质量。
其次，BIM在大桥施工阶段的应用也是非常重要的。
传统的施工过程中，施工方需要依靠平面图纸和二维图纸进行施工指导，容易出现误差和不清晰的情况。
而BIM技术可以将设计模型转化为施工模型，实现施工过程的数字化管理。
施工人员可以通过BIM软件进行虚拟施工，模拟施工过程中的各种情况，预先发现潜在的问题并进行调整，提高施工效率和安全性。
最后，BIM在大桥运营和维护阶段的应用也具有重要意义。
传统的运营和维护工作主要依靠纸质文档和人工巡检，容易出现信息不及时和不准确的情况。
而BIM技术可以将设计模型和施工模型转化为运营和维护模型，实现大桥全生命周期的信息管理。
运营人员可以通过BIM软件进行设备管理和故障诊断，实现对大桥运营状态的实时监测和管理，提高运营效率和安全性。
综上所述，BIM在大桥实施方案中的应用具有重要意义，可以提高设计效率、施工质量和运营管理水平。
随着BIM技术的不断发展和完善，相信在未来的建筑行业中，BIM将会发挥越来越重要的作用，为工程建设领域带来更多的创新和发展。
希望本文的内容能够对相关领域的专业人士有所帮助，也欢迎大家就本文的内容进行讨论和交流。

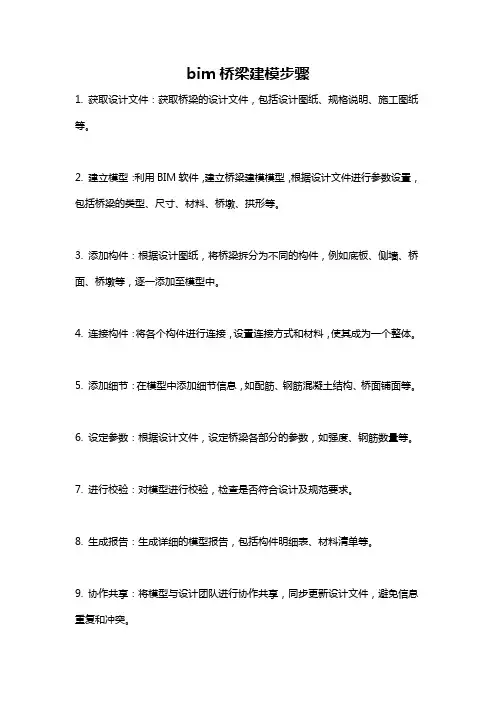

bim桥梁建模步骤
1. 获取设计文件：获取桥梁的设计文件，包括设计图纸、规格说明、施工图纸等。
2. 建立模型：利用BIM软件，建立桥梁建模模型，根据设计文件进行参数设置，包括桥梁的类型、尺寸、材料、桥墩、拱形等。
3. 添加构件：根据设计图纸，将桥梁拆分为不同的构件，例如底板、侧墙、桥面、桥墩等，逐一添加至模型中。
4. 连接构件：将各个构件进行连接，设置连接方式和材料，使其成为一个整体。
5. 添加细节：在模型中添加细节信息，如配筋、钢筋混凝土结构、桥面铺面等。
6. 设定参数：根据设计文件，设定桥梁各部分的参数，如强度、钢筋数量等。
7. 进行校验：对模型进行校验，检查是否符合设计及规范要求。
8. 生成报告：生成详细的模型报告，包括构件明细表、材料清单等。
9. 协作共享：将模型与设计团队进行协作共享，同步更新设计文件，避免信息重复和冲突。
10. 优化设计：根据模型分析结果，对设计进行优化，提高桥梁的可靠性和经济性。

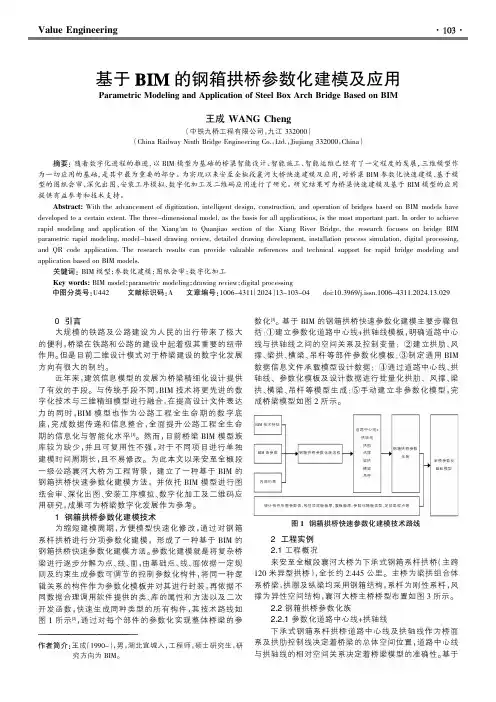

0引言大规模的铁路及公路建设为人民的出行带来了极大的便利，桥梁在铁路和公路的建设中起着极其重要的纽带作用。
但是目前二维设计模式对于桥梁建设的数字化发展方向有很大的制约。
近年来，建筑信息模型的发展为桥梁精细化设计提供了有效的手段。
与传统手段不同，BIM 技术将更先进的数字化技术与三维精细模型进行融合，在提高设计文件表达力的同时，BIM 模型也作为公路工程全生命期的数字底座，完成数据传递和信息整合，全面提升公路工程全生命期的信息化与智能化水平[1]。
然而，目前桥梁BIM 模型族库较为缺少，并且可复用性不强，对于不同项目进行单独建模时间周期长，且不易修改。
为此本文以来安至全椒段一级公路襄河大桥为工程背景，建立了一种基于BIM 的钢箱拱桥快速参数化建模方法，并依托BIM 模型进行图纸会审、深化出图、安装工序模拟、数字化加工及二维码应用研究，成果可为桥梁数字化发展作为参考。
1钢箱拱桥参数化建模技术为缩短建模周期，方便模型快速化修改，通过对钢箱系杆拱桥进行分项参数化建模，形成了一种基于BIM 的钢箱拱桥快速参数化建模方法。
参数化建模就是将复杂桥梁进行逐步分解为点、线、面，由基础点、线、面依据一定规则及约束生成参数可调节的控制参数化构件，将同一种逻辑关系的构件作为参数化模板并对其进行封装，再依据不同数据合理调用软件提供的类、库的属性和方法以及二次开发函数，快速生成同种类型的所有构件，其技术路线如图1所示[2]，通过对每个部件的参数化实现整体桥梁的参数化[3]。
基于BIM 的钢箱拱桥快速参数化建模主要步骤包括：①建立参数化道路中心线+拱轴线模板，明确道路中心线与拱轴线之间的空间关系及控制变量；②建立拱肋、风撑、梁拱、横梁、吊杆等部件参数化模板；③制定通用BIM 数据信息文件承载模型设计数据；④通过道路中心线、拱轴线、参数化模板及设计数据进行批量化拱肋、风撑、梁拱、横梁、吊杆等模型生成；⑤手动建立非参数化模型，完成桥梁模型如图2所示。
R e v i t在桥梁中的应用建模篇（2）——箱梁继续鸡汤：最大的幸福莫过于知识共享。
很多方法跟上一篇一致，这里就不啰嗦了，直接上结果。
这篇主要增加Revit族里的融合和空心形状的功能。
废话不多说，开讲！
本节教程分为三个内容：
1）项目简介；
2）建立箱梁族；
3）建立箱梁模型；
1 项目简介
同样以单箱梁为例。
箱梁截面见图1，箱梁跨度30m。
建好后的模型见图2。
图1
图2
2 建立箱梁族
步骤1 前面跳跃n步，可以看我的《Revit在桥梁中的应用建模篇（1）——T梁》。
这里在族中直接建画箱梁。
因为尺寸较多，参数就直接用字母
代替。
先如T梁一样，参数设计如图3，依旧用的创建里的拉伸功能。
图3
图4
步骤2 设计箱梁洞口，参数如图5。
应用创建里的空心形状，创建箱梁的空心部分，其中空心部分的长度设置如图6.
图5
图6
3 建立箱梁模型
步骤1 将箱梁族载入到项目中，就可以修改箱梁参数了（图7）。
最终模型见图8.
图7
图8。
基于BIM的变高变宽纵平曲线钢箱梁施工工法基于BIM的变高变宽纵平曲线钢箱梁施工工法一、前言现代交通建设中，钢箱梁是一种被广泛应用的结构形式。
它具有受力均匀、刚度大、经济性好等优点，特别适用于大跨度、大断面和高速铁路等工程。
为了满足不同工程对箱梁的要求，基于BIM的变高变宽纵平曲线钢箱梁施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等。
二、工法特点基于BIM的变高变宽纵平曲线钢箱梁施工工法有以下几个特点：1. 可根据工程需要，在钢箱梁横断面及纵轴向上实现变高变宽。
2. 箱梁横纵坐标点位可在BIM模型中灵活调整，提高了施工的灵活性和效率。
3. 利用BIM技术对箱梁的纵坡、横坡进行优化设计，保证了钢箱梁的几何形状与设计要求的一致性。
4. 利用可视化的模型和实时模拟，可以及时发现并解决施工中的问题。
三、适应范围该工法适用于大跨度、大断面和高速铁路等工程中的钢箱梁施工。
根据工程实际需要，可对箱梁的横断面高度、宽度、纵坡和横坡进行调整，确保满足设计要求。
四、工艺原理基于BIM的变高变宽纵平曲线钢箱梁施工工法将BIM技术应用于箱梁施工过程中。
通过在BIM模型中灵活调整纵横坐标点位，实现钢箱梁横断面高度、宽度、纵坡和横坡的变化。
同时，借助于模型的可视化和实时模拟功能，可以在施工过程中发现并解决问题，确保施工质量和安全。
五、施工工艺基于BIM的变高变宽纵平曲线钢箱梁施工工法主要包括以下几个施工阶段：1. 模型设计与优化：根据设计要求及BIM 模型的参数调整功能，通过优化设计钢箱梁的各项几何参数。
2. 模型导出与分析：将优化后的模型导出，并进行分析，得出钢箱梁的材料和工艺要求。
3. 施工准备：根据模型分析的结果，组织施工队伍、准备机具设备和施工材料。
4. 预制构件制作：根据优化后的模型，制作钢箱梁的预制构件。
5. 施工现场搭设：在施工现场搭设施工脚手架、支撑和安全防护设施。
钢桁架加劲PC连续箱梁桥仿真BIM研究钢桁架加劲PC连续箱梁桥仿真BIM研究近年来，随着城市规模的扩大和交通运输的发展，桥梁作为城市基础设施的重要组成部分，其安全性、可靠性和经济性也面临着更高的要求。
因此，钢桁架加劲PC连续箱梁桥的仿真BIM研究成为了桥梁工程领域的热门课题。
钢桁架加劲PC连续箱梁桥是一种新型的桥梁结构形式，其通过加劲装置有机地结合了钢桁架和预应力混凝土连续箱梁两种结构形式的优点。
其具有自重轻、刚度大、抗震性能好等优点，能够满足大跨度、大荷载的要求。
然而，由于其结构形式复杂，设计施工难度大，传统的设计方法存在一定的不足。
为了更好地了解这种新型桥梁结构的工作机理和行为特点，针对该结构进行仿真BIM研究显得尤为重要。
在实际设计中，由于结构复杂性导致力学计算和模拟分析相对困难，而BIM技术为此提供了一种高效便捷的解决方案。
通过建立桥梁的BIM模型，可以将结构的各种参数和约束条件输入到仿真软件中，进行力学性能、变形行为、破坏模式等方面的研究。
通过钢桁架加劲PC连续箱梁桥的仿真BIM研究，可以得到以下主要结论：首先，在力学性能方面，仿真结果显示该桥梁结构具有较好的受力性能，能够承受较大的荷载，并且具有良好的刚度和稳定性。
其次，在变形行为方面，仿真结果显示桥梁在受荷过程中的变形较小，满足设计要求。
此外，通过对比分析，可以确定优化设计参数，以提高结构整体的变形性能。
再次，在破坏模式方面，通过仿真BIM研究可以分析和评估不同荷载作用下的桥梁破坏形态，并可以及时预警结构的损坏情况，从而提供桥梁结构的安全保障。
总体而言，钢桁架加劲PC连续箱梁桥的仿真BIM研究为该结构的设计、施工和运营提供了可靠的理论依据。
通过BIM模型的建立和仿真分析，可以准确预测和评估结构的受力性能、变形行为和破坏模式等，为工程师和决策者提供重要的参考信息。
此外，该研究还有助于优化结构设计和施工工艺，提高桥梁的安全性、可靠性和经济性，为城市交通的发展做出贡献。
基于BIM的变高变宽纵平曲线钢箱梁施工工法基于BIM的变高变宽纵平曲线钢箱梁施工工法一、前言随着城市建设的不断发展，交通建设对于高速公路的需求不断增加。
而钢箱梁作为高速公路桥梁常用的承重构件，在其施工工艺中，提高施工效率、保证质量成为了关键问题。
基于BIM的变高变宽纵平曲线钢箱梁施工工法应运而生，通过利用BIM技术，实现了对工程全周期的动态管理和协作，具有较高的效率和安全性。
本文将介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以提供参考和指导。
二、工法特点1. 变高变宽纵平曲线设计：根据实际桥梁工程需要，在设计阶段通过BIM技术实现变高变宽曲线的自动设计，确保施工过程中的准确性和稳定性。
2. BIM技术支持：利用BIM技术实现施工过程的虚拟仿真，能够在计算机中模拟桥梁的施工过程，提前发现潜在问题，减少施工风险。
3. 工期缩短：结合BIM技术，工法能够实现从设计到施工的一体化管理，减少了数据传输和沟通的时间，大大缩短了施工周期。
4. 减少人力劳动强度：采用机械化施工方式，减少了人力劳动，降低了劳动强度，保障了工人安全和身体健康。
三、适应范围该工法适用于变高变宽纵平曲线钢箱梁的施工，特别适合用于高速公路桥梁，能够满足各种桥梁设计需求。
四、工艺原理该工法的实施基于BIM技术，通过构建三维数字模型，实现与设计数据的对接，并根据模型生成施工工艺方案。
工程施工阶段，根据工艺方案，实施工法中采取的技术措施，如临时支架的设置、变高变宽纵平曲线钢箱梁的拼接与安装等，确保施工的顺利进行。
五、施工工艺1. 工程准备阶段：包括施工队伍组建、施工方案策划、材料准备等。
2. BIM模型构建阶段：根据设计图纸，利用BIM技术建立三维数字模型，实现施工与设计数据的对接。
3. 施工方案确定：根据BIM模型，确定具体的施工方案，包括临时支架设置、变高变宽纵平曲线钢箱梁的拼接与安装等。
BIM工程师如何进行模型的大型土木工程和桥梁设计随着信息技术的不断发展，建筑信息模型（Building Information Modeling，简称BIM）已经成为了现代建筑行业中不可或缺的工具。
在大型土木工程和桥梁设计方面，BIM工程师扮演着关键的角色，他们利用BIM技术来协助设计师和工程师创建和管理项目的数字化模型。
本文将介绍BIM工程师在大型土木工程和桥梁设计中的重要工作内容和技术应用。
1. 模型构建与协调BIM工程师使用各种软件工具，如AutoCAD、Revit等，以2D和3D建模的方式创建建筑模型。
针对大型土木工程和桥梁设计，BIM工程师需要结合设计师和工程师的要求，将各个专业的模型进行协调和整合。
通过BIM模型协调，可以有效减少设计错误和冲突，提升设计的效率和质量。
2. 土木和桥梁分析BIM工程师通常具备土木工程或者桥梁工程的背景知识，他们可以利用BIM 软件进行结构力学分析，以评估设计方案的可行性和稳定性。
通过BIM模型，工程师可以预测和模拟不同荷载、地震和气候条件下结构的反应，并进行相应的优化和调整。
这一步骤在设计初期就可以帮助识别问题和减少潜在的风险。
3. 材料和成本控制BIM工程师可以利用BIM模型进行材料的定量和成本估算。
通过与供应商和承包商的数据连接，他们可以实时更新材料价格和构建过程中的成本变化。
这有助于项目团队进行成本控制和决策制定，并在设计和施工过程中提供重要的参考。
4. 工序和时间计划BIM软件可以用于模拟和规划工程项目的施工过程。
BIM工程师可以创建临时性施工模型，并模拟各种施工阶段中的作业流程和时间安排。
通过与施工团队的合作，他们可以确定最佳施工策略和优化项目进度。
这有助于提前发现和解决潜在的冲突和问题，并提高整个工程项目的效率。
5. 信息管理和交流作为BIM工程师，信息管理和交流是其核心工作之一。
他们需要与设计师、工程师、建筑师、承包商和其他项目参与者密切合作，确保项目的信息流通畅。
