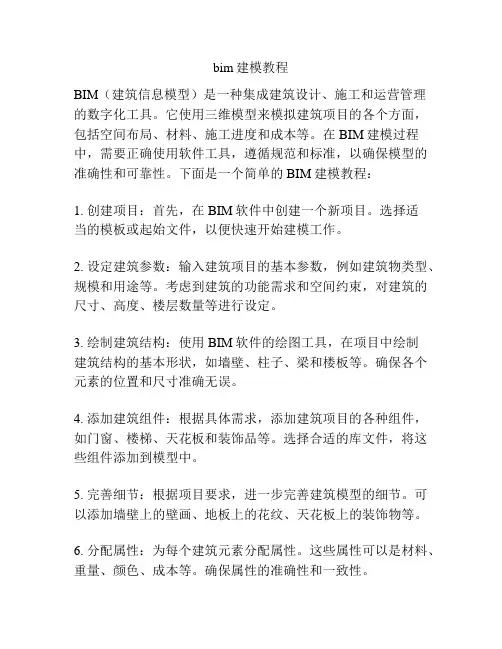

bim建模教程BIM（建筑信息模型）是一种集成建筑设计、施工和运营管理的数字化工具。

它使用三维模型来模拟建筑项目的各个方面，包括空间布局、材料、施工进度和成本等。

在BIM建模过程中，需要正确使用软件工具，遵循规范和标准，以确保模型的准确性和可靠性。

下面是一个简单的BIM建模教程：1. 创建项目：首先，在BIM软件中创建一个新项目。

选择适当的模板或起始文件，以便快速开始建模工作。

2. 设定建筑参数：输入建筑项目的基本参数，例如建筑物类型、规模和用途等。

考虑到建筑的功能需求和空间约束，对建筑的尺寸、高度、楼层数量等进行设定。

3. 绘制建筑结构：使用BIM软件的绘图工具，在项目中绘制建筑结构的基本形状，如墙壁、柱子、梁和楼板等。

确保各个元素的位置和尺寸准确无误。

4. 添加建筑组件：根据具体需求，添加建筑项目的各种组件，如门窗、楼梯、天花板和装饰品等。

选择合适的库文件，将这些组件添加到模型中。

5. 完善细节：根据项目要求，进一步完善建筑模型的细节。

可以添加墙壁上的壁画、地板上的花纹、天花板上的装饰物等。

6. 分配属性：为每个建筑元素分配属性。

这些属性可以是材料、重量、颜色、成本等。

确保属性的准确性和一致性。

7. 进行模拟：使用BIM软件的模拟功能，对建筑项目进行各种分析和评估。

例如，进行能源分析、碰撞检测、施工模拟等。

8. 生成图纸和报告：利用BIM软件的自动化工具，生成建筑项目的图纸和报告。

这些图纸可以用于施工、安装和维护等阶段。

9. 协作与共享：与项目团队成员共享BIM模型，进行协作和沟通。

确保项目各方都能获得所需的信息。

10. 实施变更管理：在项目进行过程中，及时处理设计变更和模型更新。

确保模型与实际项目保持同步。

这是一个简单的BIM建模教程，希望能帮助初学者了解BIM建模的基本过程和步骤。

记住，熟练掌握BIM软件的使用是必要的，同时也要不断学习和掌握建筑行业的相关知识。

BIM建模流程BIM（Building Information Modeling）建模流程是指利用BIM技术对建筑项目进行数字化模拟和管理的过程。

下面将从BIM建模的准备工作、模型构建、协同设计和模型应用等方面详细介绍BIM建模流程。

一、准备工作1.项目信息收集：收集项目相关信息，包括设计需求、预算、工期等。

2.团队组建：确定BIM团队成员，包括建筑师、结构工程师、机电工程师等。

3.软件选择和安装：选择适合项目的BIM软件，并进行相应软件的安装和设置。

二、模型构建1.制定项目BIM标准：制定适合项目的BIM标准，规定模型构建的要求和规范。

2.建立模型坐标系：通过建立项目的基准和坐标系，确保各个团队的模型可以互相对齐。

3.插入建筑模型：根据项目需求，将建筑师设计的建筑模型导入到BIM软件中。

4.插入结构和机电模型：根据建筑模型的布置，插入结构模型和机电模型，形成全套的BIM模型。

5.设置模型属性和参数：根据项目需求，设置各个模型元素的属性和参数，如楼层高度、材料、构件参数等。

三、协同设计1.模型分解和组装：根据项目需求，将整个模型分解为几个子模型，方便团队协同工作和管理。

2.模型协同：各个团队成员分别对各自的子模型进行设计、分析和优化，并将结果反馈给整个团队。

3.模型合并和冲突检测：将各个子模型合并成为整体模型，并进行碰撞检测，解决模型之间的冲突问题。

4.模型调整和修改：根据团队成员的反馈意见，对模型进行相应的调整和修改，使其符合项目需求。

四、模型应用1.模型量测和计算：利用BIM软件对模型进行量测和计算，如建筑面积、体积、构件数量等。

2.模型分析和模拟：根据项目需求，对模型进行相应的分析和模拟，如结构力学分析、照明分析等。

3.模型可视化和展示：利用BIM软件生成模型的三维可视化效果图和动画，方便项目方和设计方进行沟通和展示。

4.模型管理和维护：利用BIM软件对模型进行管理和维护，如模型更新、版本控制等。

BIM建模流程四步骤BIM建模是一种建筑信息模型技术，通过建立数字模型来管理建筑项目的各个方面。

BIM建模流程通常可以分为四个步骤：前期调研与需求分析、建模与设计、协作与协调、成果输出与维护。

第一步：前期调研与需求分析在开始建模之前，需要进行前期调研与需求分析。

这一步骤主要包括以下几个方面：1.了解项目目标：与业主、设计团队、建筑师和工程师等相关人员进行交流，了解项目的目标和要求。

明确项目的设计目标、设计风格、功能需求等。

2.收集基础数据：收集项目所需的基础数据，如土地数据、地形图、建筑图纸、规划许可证等。

这些数据将会作为后续建模的基础。

3.数据清理和整理：将收集到的基础数据进行清理和整理，确保数据的准确性和一致性。

4.确定建模软件：根据项目的需求和团队的技术能力，选择适用的建模软件，如Revit、Archicad等。

第二步：建模与设计在完成前期调研与需求分析之后，可以开始进行建模与设计。

这一步骤主要包括以下几个方面：1.构建项目框架：在建模软件中创建项目框架，包括建筑的整体结构和空间布局。

2.建立模型构件：根据项目需求，在框架中逐步建立模型构件，如墙、柱、梁、楼板、窗户等。

3.添加属性数据：为模型构件添加属性数据，如材料、尺寸、质量等。

这些属性数据将用于后续的成本估算、施工计划和设备选型等。

4.建立模型关系：在建模过程中，需要建立模型构件之间的关系，如连接关系、嵌套关系等。

这可以帮助实现模型的一体化管理。

5.优化设计：通过建模软件进行模型的可视化和分析，优化建筑设计，确保建筑的功能性和可靠性。

第三步：协作与协调在完成建模与设计之后，需要进行协作与协调，确保建模数据的一致性和准确性。

这一步骤主要包括以下几个方面：1.模型协作：将不同专业团队的建模数据进行整合和协调，确保各个专业的建模数据之间的一致性。

2.冲突检测：通过建模软件进行冲突检测，找出不同模型之间的冲突，并及时解决。

3.修改和更新：根据团队的反馈和建议，对建模数据进行修改和更新，确保模型的准确性和可用性。

BIM建筑建模流程BIM（Building Information Modeling）是一种通过三维建模技术来进行建筑设计和施工的方法。

它将建筑模型和相关信息整合在一个可共享的平台中，使得团队成员可以在同一个环境下进行协作和互动。

下面是BIM建筑建模的一般流程：1.需求分析：在开始建模之前，首先需要对项目的需求进行分析。

这包括建筑类型、设计目标、项目范围、预算限制等方面的考虑。

根据这些要求，确定建模的目标和重点。

2.初始设计：在进行建模之前，需要进行初始设计工作。

这包括建筑的外观设计、空间布局、功能分区等方面的考虑。

可以采用手绘、草图或者模型来表达设计意图。

3.建模准备：在开始建模之前，需要准备好必要的数据和工具。

这包括建筑设计图纸、参数规范、施工材料信息、建筑模型软件等。

4.建模：建模是BIM建筑建模流程的核心部分。

通过使用建筑模型软件，将建筑的各个组成部分进行建模。

建模可以包括建筑结构、空间布局、外观设计、设备安装等方面的内容。

建模时需要根据设计图纸和参数规范进行操作，确保建模结果的准确性和一致性。

5.模型检查和修正：完成建模后，需要对模型进行检查和修正。

这包括检查模型的几何和拓扑结构是否正确、零件之间是否匹配、是否符合规范要求等方面的考虑。

如果有错误或者缺漏，需要及时进行修正。

6.模型协作和管理：建模完成后，可以通过BIM平台进行模型的协作和管理。

团队成员可以在同一个平台上对模型进行查看、修改和交流。

这可以提高团队的协作效率和沟通效果。

7.模型使用：完成建模后，可以利用建模结果进行进一步的分析和应用。

这可以包括模型的可视化展示、冲突检测、材料和能耗分析等方面的工作。

通过使用建模结果，可以更好地理解和评估建筑设计的可行性和效果。

8.施工准备：建模完成后，可以利用建模结果进行施工准备工作。

这包括生成施工图纸、制定施工计划、确定施工材料和设备的需求等方面的工作。

9.施工监控和管理：在施工过程中，可以利用建模结果进行施工监控和管理。

Revit楼板与天花板
一、楼板与天花板的认识
在revit中，天花板与楼板的模样有些许不同，天花板有一面则是有一层石膏，而楼板则是没有
二、绘制方式
1.楼板的绘制
“建筑”选项卡中，点击“楼板”，我们利用绘制工具进行绘制。

在revit中，想要画空心的物体，我们要记住在绘制楼板轮廓的时候，中间还要继续绘制一条轮廓“轮廓中间有轮廓”那么它就是空心的。

建筑楼板和结构楼板结构以及它们的类型属性各有不同。

2.修改子图元
“添加点”命令，可以在楼板上面设置我们需要的点，之后再修改子图元。

我们添加好点之后，点击“修改子图元”，再去点击那个点，之后就可以拖拉高度或者是点击旁边的临时尺寸标注进行高度的修改。

“添加分割线”命令，绘制两个点会连成一条分割线，需要我们对分隔线的两个点的高度进行修改，那么这个楼板的高度的上升就会随着分隔线而变化。

3.天花板绘制
天花板在revit中有两种绘制方式，一种是自动创建天花板；另外一种是绘制天花板。

在“绘制天花板”命令中，也是利用绘制工具进行轮廓绘制，画法和楼板一样。

绘制工具当中，还有一个“坡度箭头”命令，我们点击绘制坡度箭头之后，他会根据我们绘制的箭头生成坡度。

坡度高度在“属性”里面对尾高度偏移进行修改，指的是箭头尾部。

“尾高”可以根据需要我们修改成为“坡度”，改为坡度后，箭头所指的地方就是升高的地方，与“尾高”则刚好相反。

“自动创建天花板”则是需要我们先绘制好墙，墙体形成一个闭合的轮廓之后，在点击里面空白的地方就能自动生成天花板了。

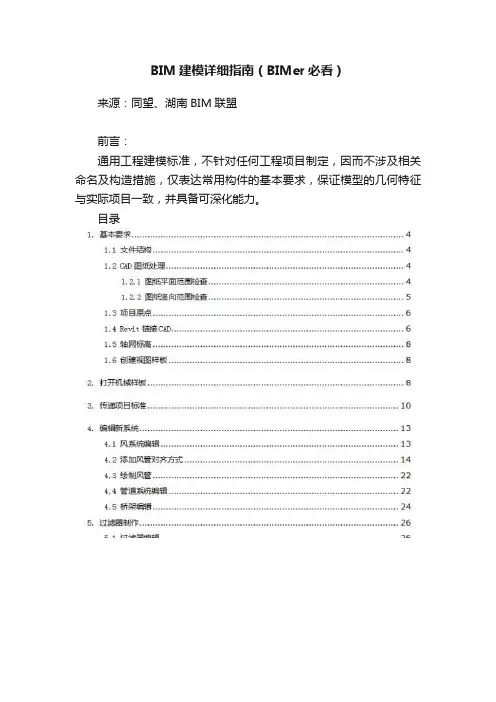

BIM建模详细指南（BIMer必看）来源：同望、湖南BIM联盟前言：通用工程建模标准，不针对任何工程项目制定，因而不涉及相关命名及构造措施，仅表达常用构件的基本要求，保证模型的几何特征与实际项目一致，并具备可深化能力。

目录1. 基本要求1.1 文件结构文件基本结构如下图所示，最低层级的文件夹为建模人员的工作文件夹的内容，必须包括“参照图纸“、”截图及效果图“、“模型文件”、“图纸检查报告“、”原图“。

该文件夹内内容表示独立工作的建模人员进行建模的项目文件夹内容，上层文件夹即建筑、机电等文件夹可依据项目划分不同划分为不同的文件结构。

原图文件夹即将原本的建模需要的图纸复制到该文件夹中。

1.2 CAD图纸处理1.2.1 图纸平面范围检查打开原CAD图纸后，执行快捷键Z=》空格=》A=》空格，检查图纸是否被缩放到实际图形大小，如出现以下情况：上图说明图纸范围过大，如导入Revit 中会导致模型缩放时显示范围过大而不能显示完整模型。

此时可缩放到实际的图形区域选择需要的部分，新建新的CAD文件，复制到新的CAD文件中，保存到前面建立的“参照图纸”文件夹中。

如下图所示1.2.2图纸竖向范围检查点击CAD软件中的VIEWCUBE，进入三维显示CAD图纸，如下发现图纸在竖向范围有图元错误，可删除有问题的图元，或进行炸开处理。

1.3 项目原点在确定项目原点位置以后，应将处理后的CAD图纸移动到原点位置，例如选择1轴和A轴交点作为项目原点，则将图纸以交点点为基点移动到（0,0）点。

1.4 Revit链接CADCAD处理后的图纸保存在参照图纸中，并作为连接载入Revit，每一张CAD图纸对应一个Revit平面视图。

导入时注意选择仅当前视图，原点到原点，以及导入单位。

下图为Revit原点，导入后检查图纸原点和Revit原点是否对应。

选择链接进来的CAD图纸，修改实例属性为前景，方便识图及检查。

1.5 轴网标高轴网应与工程轴网一致，不得擅自添加删除轴网，并且统一用建筑图纸轴网，如有轴网标高基准文件则以基准文件作为所有模型建立的基准。

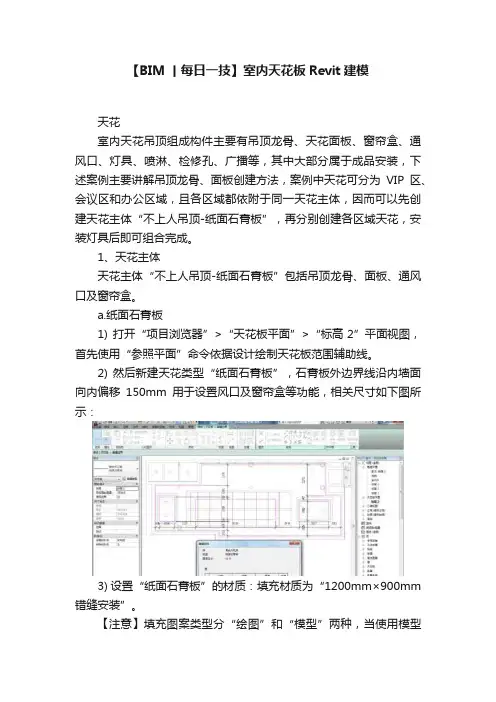

【BIM丨每日一技】室内天花板Revit建模天花室内天花吊顶组成构件主要有吊顶龙骨、天花面板、窗帘盒、通风口、灯具、喷淋、检修孔、广播等，其中大部分属于成品安装，下述案例主要讲解吊顶龙骨、面板创建方法，案例中天花可分为VIP区、会议区和办公区域，且各区域都依附于同一天花主体，因而可以先创建天花主体“不上人吊顶-纸面石膏板”，再分别创建各区域天花，安装灯具后即可组合完成。

1、天花主体天花主体“不上人吊顶-纸面石膏板”包括吊顶龙骨、面板、通风口及窗帘盒。

a.纸面石膏板1) 打开“项目浏览器”>“天花板平面”>“标高2”平面视图，首先使用“参照平面”命令依据设计绘制天花板范围辅助线。

2) 然后新建天花类型“纸面石膏板”，石膏板外边界线沿内墙面向内偏移150mm用于设置风口及窗帘盒等功能，相关尺寸如下图所示：3) 设置“纸面石膏板”的材质：填充材质为“1200mm×900mm 错缝安装”。

【注意】填充图案类型分“绘图”和“模型”两种，当使用模型填充图案时则可在项目视图中定位网格线，且视图比例改变时，模型填充图案的比例就会相应改变。

导入和制作填充图案方法如下：【方法一】支持.pat格式，可借用CAD软件中此格式文件，导入时应选择适宜的“导入比例”，在预览窗口中可查看，如下图所示。

【方法二】Revit中填充图案文件有其自身特点，是一种包含项目中模型填充图案或绘图填充图案定义的文本文件，由一些简单定义代码组成，无计算机语言基础的使用者难独立制作所需图案，但我们可使用相应工具，如AHatch这类图案填充软件。

【注意】两种方法导入或制作的填充图案默认模式为“绘图”，单位为“英寸”，需要转换填充模式和单位时，用“记事本”程序打开.pat格式文件，在编码数据开头加入“单位毫米（;%UNITS=MM）”及“模式模型（;%TYPE=MODEL）”数据定义，其中“Block 200×400”是填充图案命名（支持中文），如下图所示。

bim建模流程BIM建模流程。

BIM（Building Information Modeling）是一种基于数字化建模的工程设计和管理方法，它通过集成建筑设计、结构设计、设备设计等信息，实现对建筑全生命周期的管理。

BIM建模流程是BIM技术应用的核心，下面将介绍BIM建模的一般流程。

1. 初始数据收集。

在进行BIM建模之前，首先需要收集相关的初始数据，包括建筑的设计图纸、结构图纸、设备图纸等。

这些数据将作为BIM建模的基础，因此收集的数据质量和完整性对建模的质量有着重要影响。

2. 建模软件选择。

根据项目的需求和规模，选择合适的BIM建模软件。

目前市面上常用的BIM建模软件有Revit、Archicad、Tekla等，根据项目的具体情况选择合适的软件进行建模。

3. 模型构建。

在选择好建模软件后，开始进行模型的构建。

根据收集到的初始数据，按照建筑设计、结构设计、设备设计等不同领域进行模型构建。

在构建过程中，需要注意模型的精细度和准确度，确保模型能够准确反映实际建筑的情况。

4. 参数化设计。

BIM建模的一个重要特点就是参数化设计，通过设置参数和约束条件，实现建筑元素之间的关联和自动调整。

在建模过程中，需要将建筑元素的尺寸、材料、构造等信息进行参数化设置，以实现模型的智能化和可编辑性。

5. 协同设计。

BIM建模流程中，不同领域的设计需要进行协同，确保各个领域的设计能够无冲突地集成在一起。

因此，在建模过程中，需要进行协同设计，及时解决各个领域之间的设计冲突，确保整体设计的一致性和完整性。

6. 模型审核。

建模完成后，需要进行模型的审核，确保模型的准确性和完整性。

模型审核包括对模型的尺寸、材料、构造等方面进行检查，确保模型符合设计要求和标准规范。

7. 模型应用。

建模完成并通过审核后，模型可以应用于建筑设计、结构分析、设备布置、施工图制作等各个领域。

通过BIM模型，可以实现设计、施工和运营的无缝衔接，提高工程的效率和质量。
