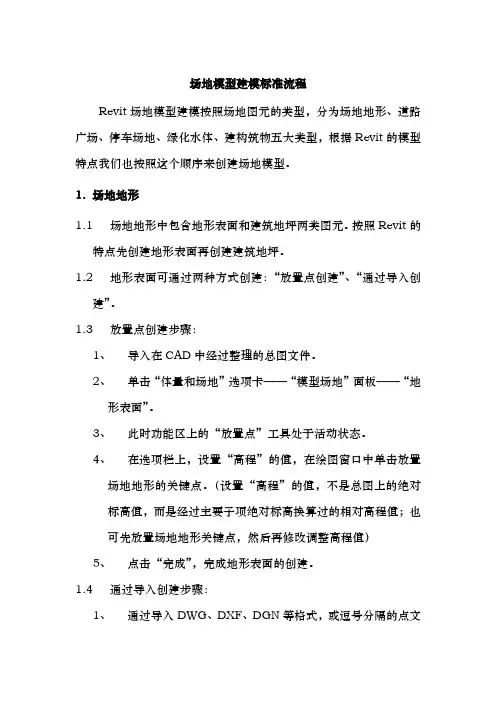

场地模型建模标准流程
Revit场地模型建模按照场地图元的类型，分为场地地形、道路广场、停车场地、绿化水体、建构筑物五大类型，根据Revit的模型特点我们也按照这个顺序来创建场地模型。
1.场地地形
1.1场地地形中包含地形表面和建筑地坪两类图元。按照Revit的
特点先创建地形表面再创建建筑地坪。
1.2地形表面可通过两种方式创建：“放置点创建”、“通过导入创
建”。
1.3放置点创建步骤：
1、导入在CAD中经过整理的总图文件。
2、单击“体量和场地”选项卡——“模型场地”面板——“地
形表面”。
3、此时功能区上的“放置点”工具处于活动状态。
4、在选项栏上，设置“高程”的值，在绘图窗口中单击放置
场地地形的关键点。（设置“高程”的值，不是总图上的绝对标高值，而是经过主要子项绝对标高换算过的相对高程值；也可先放置场地地形关键点，然后再修改调整高程值）
5、点击“完成”，完成地形表面的创建。
1.4通过导入创建步骤：
1、通过导入DWG、DXF、DGN等格式，或逗号分隔的点文
件（txt、CSV）来创建比较复杂的场地地形。
2、当功能区上的“放置点”工具处于活动状态时，选择通过
导入创建/指定点文件，选择导入的三维等高线数据，或点文
件。
3、根据软件提示逐步完成创建地形表面。
1.5创建建筑地坪：
1、单击“体量和场地”选项卡——“场地建模”面板——“建
筑地坪”。
2、使用绘制工具绘制闭合环形式的建筑地坪。
3、在“属性”选项板中，根据需要设置“自标高的高度偏移”
和其他建筑地坪属性。
2.道路广场
2.1道路广场的创建使用“拆分表面”工具从原始地形中切割分开。
分别调整地形高程。
2.2道路高程参照相应总图的竖向布置图确定关键点的高程值，如
果关键点之间相隔较远，可相应添加辅助点修改高程确保道路场地平滑过渡。
2.3道路横断面坡度忽略不考虑只着重表达纵向断面高程值。2.4路缘石（路牙）采用墙体绘制，截面尺寸通常设置为
15cmX15cm，露出路面高度设置为15cm—30cm，可根据实际场地情况修改。
2.5广场、露天场地或其他场地可用楼板绘制。并设置不同的材质。
3.停车场地
3.1厂区主要道路旁边设置的停车场地可同道路一起使用“拆分表
面工具”切割开，并正确调整地形高程。
3.2停车场地内如为小规模的停车则简单放置停车场构件即可。
3.3规模比较大、车位数较多的停车场地，通常会有相应的绿岛绿
化。采用楼板工具绘制并添加相应的路缘石。
4.绿化水体
4.1场地内的河流、水池等自然水体，同道路一样，采用“拆分表
面”工具切割分开，赋予不同的材质。
4.2场地内的绿地，采用楼板工具在地形表面之上相应的范围内绘
制，并赋予颜色。
5.建构筑物
5.1大门（一般作为单独子项）
5.2围墙
根据相应总图详图制作简化构件绘制
5.3地下车库出入口
根据相应详图绘制（类同正常土建模型）
5.4露天水池
根据相应详图绘制（类同正常土建模型）
【其他】场地模型与其他各子项项目坐标点不一致的情况
1、选用一个模型文件作为基准项目文件（场地项目文件，或以任何一个子项项目文件作为基准文件）
2、打开基准项目文件，选择“插入——链接Revit”，定位选择“自动—原点到原点”；链接进入需要调整项目坐标点的项目。
3、选择链接进入的项目文件，根据项目坐标的定位移动其到合理位置。
4、选择“管理——项目位置——发布坐标”工具，选择链接进入的项目文件，弹出“位置、气候和场地”对话框。点击确定。
5、选择“插入——链接——管理链接”，打开“管理链接对话框”，选择所链接的文件，点击保存位置。
6、弹出“位置定位已修改”提示对话框，选择保存
7、依次导入其他子项项目文件，按照此步骤一一调整其坐标点。
8、经过调整过坐标的项目再次链接时选择“自动—通过共享坐标”定位进行链接载入。
9、全部调整完毕，正常的导出NWC及合并可保持所有子项坐标点一致。
