压力和差压变送器（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。
图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图1.3为低压侧压力口。
图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。
注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。

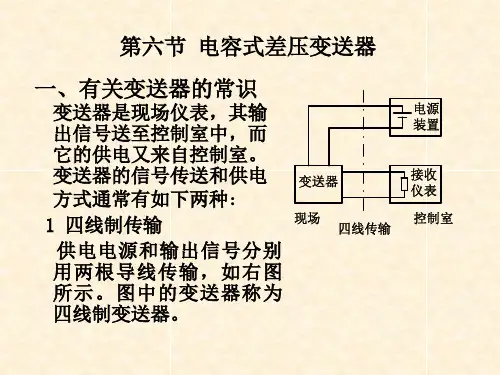

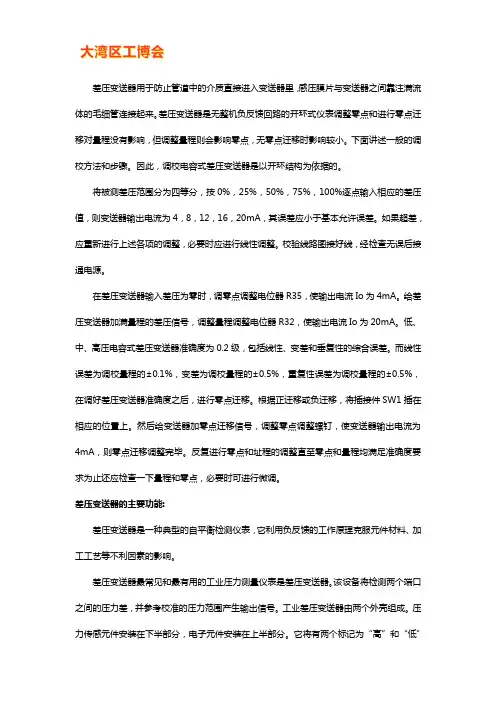

差压变送器用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。
差压变送器是无整机负反馈回路的开环式仪表调整零点和进行零点迁移对量程没有影响，但调整量程则会影响零点，无零点迁移时影响较小。
下面讲述一般的调校方法和步骤。
因此，调校电容式差压变送器是以开环结构为依据的。
将被测差压范围分为四等分，按0%，25%，50%，75%，100%逐点输入相应的差压值，则变送器输出电流为4，8，12，16，20mA，其误差应小于基本允许误差。
如果超差，应重新进行上述各项的调整，必要时应进行线性调整。
校验线路图接好线，经检查无误后接通电源。
在差压变送器输入差压为零时，调零点调整电位器R35，使输出电流Io为4mA。
给差压变送器加满量程的差压信号，调整量程调整电位器R32，使输出电流Io为20mA。
低、中、高压电容式差压变送器准确度为0.2级，包括线性、变差和垂复性的综合误差。
而线性误差为调校量程的±0.1%，变差为调校量程的±0.5%，重复性误差为调校量程的±0.5%，在调好差压变送器准确度之后，进行零点迁移。
根据正迁移或负迁移，将插接件SW1插在相应的位置上。
然后给变送器加零点迁移信号，调整零点调整螺钉，使变送器输出电流为4mA，则零点迁移调整完毕。
反复进行零点和址程的调整直至零点和量程均满足准确度要求为止还应检查一下量程和零点，必要时可进行微调。
差压变送器的主要功能:差压变送器是一种典型的自平衡检测仪表，它利用负反馈的工作原理克服元件材料、加工工艺等不利因素的影响。
差压变送器最常见和最有用的工业压力测量仪表是差压变送器。
该设备将检测两个端口之间的压力差，并参考校准的压力范围产生输出信号。
工业差压变送器由两个外壳组成。
压力传感元件安装在下半部分，电子元件安装在上半部分。
它将有两个标记为“高”和“低”的压力端口。
高端口始终处于高压状态，低端口始终处于低压状态，这不是强制性的。
压力和差压变送器详细使用说明（一)差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流），作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。
差动电容式压力变送器由测量部分和转换放大电路组成,如图1。
1所示。
图1。
1 测量转换电路图1。
2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构,如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室,介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力,又避免电容极板受损。
当正负压力(差压）由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对,形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差.2。
变送器的使用(1) 表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。
图1。
3为低压侧压力口。
图1.3 低压侧压力口(2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上,负极导线接到“—”接线端子上。
注意不得将带电信号线与测试端子（test）相连,因通电将损坏测试线路中的测试二极管。
