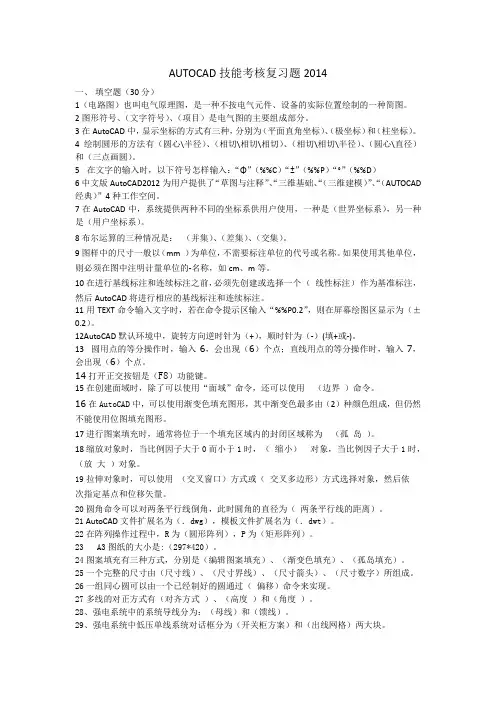

AUTOCAD技能考核复习题2014一、填空题（30分）1（电路图）也叫电气原理图，是一种不按电气元件、设备的实际位置绘制的一种简图。
2图形符号、（文字符号）、（项目）是电气图的主要组成部分。
3在AutoCAD中，显示坐标的方式有三种，分别为（平面直角坐标）、（极坐标）和（柱坐标）。
4绘制圆形的方法有（圆心\半径）、（相切\相切\相切）、（相切\相切\半径）、（圆心\直径）和（三点画圆）。
5在文字的输入时，以下符号怎样输入：“Φ”（%%C）“±”（%%P）“°”（%%D）6中文版AutoCAD2012为用户提供了“草图与注释”、“三维基础、“（三维建模）”、“（AUTOCAD 经典）”4种工作空间。
7在AutoCAD中，系统提供两种不同的坐标系供用户使用，一种是（世界坐标系），另一种是（用户坐标系）。
8布尔运算的三种情况是：（并集）、（差集）、（交集）。
9图样中的尺寸一般以（mm ）为单位，不需要标注单位的代号或名称。
如果使用其他单位，则必须在图中注明计量单位的-名称，如cm、m等。
10在进行基线标注和连续标注之前，必须先创建或选择一个（线性标注）作为基准标注，然后AutoCAD将进行相应的基线标注和连续标注。
11用TEXT命令输入文字时，若在命令提示区输入“%%P0.2”，则在屏幕绘图区显示为（±0.2）。
12AutoCAD默认环境中，旋转方向逆时针为（+），顺时针为（-）(填+或-)。
13圆用点的等分操作时，输入6，会出现（6）个点；直线用点的等分操作时，输入7，会出现（6）个点。
14打开正交按钮是（F8）功能键。
15在创建面域时，除了可以使用“面域”命令，还可以使用（边界）命令。
16在AutoCAD中，可以使用渐变色填充图形，其中渐变色最多由（2）种颜色组成，但仍然不能使用位图填充图形。
17进行图案填充时，通常将位于一个填充区域内的封闭区域称为（孤岛）。
18缩放对象时，当比例因子大于0而小于1时，（缩小）对象，当比例因子大于1时，（放大）对象。

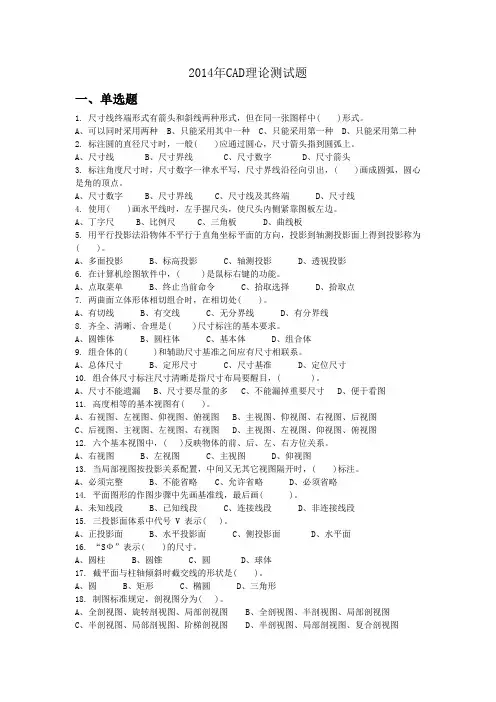

2014年CAD理论测试题一、单选题1. 尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A、可以同时采用两种B、只能采用其中一种C、只能采用第一种D、只能采用第二种2. 标注圆的直径尺寸时，一般( )应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头3. 标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。
A、尺寸数字B、尺寸界线C、尺寸线及其终端D、尺寸线4. 使用( )画水平线时，左手握尺头，使尺头内侧紧靠图板左边。
A、丁字尺B、比例尺C、三角板D、曲线板5. 用平行投影法沿物体不平行于直角坐标平面的方向，投影到轴测投影面上得到投影称为( )。
A、多面投影B、标高投影C、轴测投影D、透视投影6. 在计算机绘图软件中，( )是鼠标右键的功能。
A、点取菜单B、终止当前命令C、拾取选择D、拾取点7. 两曲面立体形体相切组合时，在相切处( )。
A、有切线B、有交线C、无分界线D、有分界线8. 齐全、清晰、合理是( )尺寸标注的基本要求。
A、圆锥体B、圆柱体C、基本体D、组合体9. 组合体的( )和辅助尺寸基准之间应有尺寸相联系。
A、总体尺寸B、定形尺寸C、尺寸基准D、定位尺寸10. 组合体尺寸标注尺寸清晰是指尺寸布局要醒目，( )。
A、尺寸不能遗漏B、尺寸要尽量的多C、不能漏掉重要尺寸D、便于看图11. 高度相等的基本视图有( )。
A、右视图、左视图、仰视图、俯视图B、主视图、仰视图、右视图、后视图C、后视图、主视图、左视图、右视图D、主视图、左视图、仰视图、俯视图12. 六个基本视图中，( )反映物体的前、后、左、右方位关系。
A、右视图B、左视图C、主视图D、仰视图13. 当局部视图按投影关系配置，中间又无其它视图隔开时，( )标注。
A、必须完整B、不能省略C、允许省略D、必须省略14. 平面图形的作图步骤中先画基准线，最后画( )。
cad初级证试题及答案一、单选题（每题2分，共10分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，以下哪个命令用于修改对象属性？A. COPYB. MOVEC. PROPERTIESD. ERASE答案：C3. 以下哪个选项不是CAD中图层的属性？A. 颜色B. 线型C. 线宽D. 填充答案：D4. 在CAD中，如何快速选择所有对象？A. 使用鼠标左键框选B. 使用鼠标右键框选C. 按住Ctrl键点击对象D. 输入命令“SELECTALL”答案：D5. CAD中，用于创建圆形的命令是：A. CIRCLEB. ELLIPSEC. ARCD. POLYLINE答案：A二、多选题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用于复制对象？A. COPYB. OFFSETC. MIRRORD. ARRAY答案：ABCD2. CAD中，以下哪些选项是图层的属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：ABCD3. 在CAD中，以下哪些命令用于创建多边形？A. POLYLINEB. RECTANGLEC. CIRCLED. POLYGON答案：ABD4. CAD中，以下哪些命令用于创建和编辑文本？A. TEXTB. MTEXTC. DIMD. LEADER答案：AB5. 在CAD中，以下哪些操作可以修改对象？A. MOVEB. ROTATEC. SCALED. ERASE答案：ABC三、判断题（每题1分，共5分）1. CAD中，使用“LINE”命令可以创建直线和射线。
（对）2. CAD中，图层可以设置为不打印。
（对）3. CAD中，使用“OFFSET”命令只能创建平行线。
（错）4. CAD中，所有对象都可以被选中并进行操作。
（对）5. CAD中，使用“ARRAY”命令可以创建矩形阵列。
（对）四、简答题（每题5分，共10分）1. 请简述CAD中图层的作用。

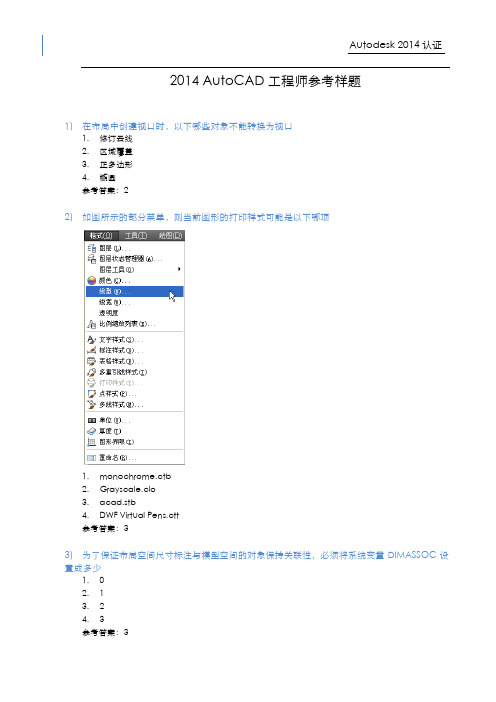

2014 AutoCAD工程师参考样题1)在布局中创建视口时，以下哪些对象不能转换为视口1.修订云线2.区域覆盖3.正多边形4.椭圆参考答案：22)如图所示的部分菜单，则当前图形的打印样式可能是以下哪项1.monochrome.ctb2.Grayscale.clo3.acad.stb4.DWF Virtual Pens.ctt参考答案：33)为了保证布局空间尺寸标注与模型空间的对象保持关联性，必须将系统变量DIMASSOC设置成多少1.02. 13. 24. 3参考答案：34)如果文件A1.dwg包含图形数据，其中图形数据位于图层“T1”上。
现以附着类型外部参照将文件A1.dwg插入到文件A2.dwg中，然后以覆盖类型外部参照将A2.dwg插入到文件A3.dwg中，则A3.dwg将增加以下哪些图层1.A1.dwg*T12.A1|T13.A1-T14.A1.dwg-T1参考答案：25)如图所示是图纸集管理器，则以下哪些说法是正确的1.文件包含两个布局空间：m_Zhu和m_Zuo2.文件包含两个布局空间命名视图：m_Zhu和m_Zuo3.文件包含两个模型空间命名视图：m_Zhu和m_Zuo4.文件包含两个外部参照：m_Zhu和m_Zuo参考答案：36)相机的新增功能中,广角相机的镜头为多少?1.50MM2.35MM3.16MM4.6MM参考答案：27)标准渲染预设中,哪个渲染质量是最好的?1.草图质量2.中等质量3.高级质量4.演示质量参考答案：48)渲染中,暗角和光源中的低频率变化,通过哪个途径可以减少或消除?1.全局照明2.集中采集3.光源特性4.以上都可以参考答案：29)如图08.jpg所示，当左侧图形的平滑度为2时，右侧图形的平滑度为？1.02. 13. 24. 4参考答案：410)在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整？1.Shift2.Ctrl3.Alt4.Tab参考答案：211)三维十字光标中，下面哪个不是十字光标的标签？1.X,Y,Z2.N,E,Z3.N,Y,Z4.以上说法均正确参考答案：312)使用公制样板文件创建的文件，在“文字样式”中将“高度”设为固定数值，在该样式下用多行文字工具输入文字，将会？1.直接书写文字，使用的默认字体高度为2.52.直接书写文字，使用的默认字体高度为文字样式中指定的字体高度3.直接书写文字，使用的默认字体高度为04.给定文字高度，然后才能书写文字参考答案：213)图片中阴影部分的面积为多少1.1120.36692.709.09663.869.36524.2506.5897参考答案：214)半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3mm，则圆弧的弦长是多少1.17.692.20.363.25.674.33.64参考答案：115)用户在插入DWF参考底图时，以下说法哪项是正确的？1.插入的DWF参考底图可以绑定到图形中。
2014AutoCAD初级⼯程师认证试题2014 AutoCAD初级⼯程师参考样题1)⼏何约束栏设置不包括？1.垂直2.平⾏3.相交4.对称参考答案：32)下列不是⾃动约束类型的是？1.共线约束2.固定约束3.同⼼约束4.⽔平约束参考答案：23)如图ap209024.jpg所⽰标注样式⽂字位置应该设置为？1.尺⼨线旁边2.尺⼨线上⽅，不带引线。
3.尺⼨线上⽅，带引线。
4.多重引线上⽅，带引线。
参考答案：34)如图ap209018.jpg所⽰R100的圆弧采⽤的是？1.半径标注2.直径标注3.折弯标注4.弧长标注参考答案：35)在尺⼨公差的上偏差中输⼊“0.021”，下偏差中输⼊“0.015”则标注尺⼨公差的结果是：1.上偏0.021，下偏0.0152.上偏-0.021，下偏0.0153.上偏0.021，下偏-0.0154.上偏-0.021，下偏-0.015参考答案：36)查看图中的弧长标注，其尺⼨界线不同，原因是？1.标注样式设置不同2.圆弧长度不同3.圆弧⾼度不同4.左边圆弧包含⾓⼩于90°，右边圆弧包含⾓⼤于90°参考答案：47)如图所⽰，标注样式全局⽐例设置为2，所⽤⽂字样式中⾼度设置为5，则⽤该标注样式标注的尺⼨⽂字⾼度为？1. 22. 2.53. 54.10参考答案：38)在AutoCAD中，若光标悬停在命令或控件上时，⾸先显⽰的提⽰是？1.下拉菜单2.⽂本输⼊框3.基本⼯具提⽰4.补充⼯具提⽰参考答案：39)按如图所⽰设置的尺⼨样式，则系统变量DIMEXE是多少1.02. 2.53. 34.7参考答案：310)状态⾏的“坐标”区将动态地显⽰当前坐标值。
坐标显⽰取决于所选择的模式和程序中运⾏的命令，下列哪个模式是CAD2011没有的？1.相对2.绝对3.⽆4.⾃定义参考答案：411)边长为50的正七边形内切圆的半径为1.45.952.52.273.51.914.57.62参考答案：312)直线的端点坐标分别为（50，120）、（250，200）直线的倾⾓为1.20.352.21.83.22.454.39.29参考答案：213)半径为50的圆将它平均分成5段，每段弧长？1.62.852.62.833.63.014.62.8参考答案：214)边长为10的正五边形的外接圆的半径是：1.8.512.17.013. 6.884.13.76参考答案：115)在对图形对象进⾏复制操作时，给定了图形位置的基点坐标为（80,120），系统要求给定第⼆点时输⼊@，回车结束，那么复制后的图形所处位置是？1.复制出的图形与原图形重合2.0,03.-90,-704.没有复制出新图形参考答案：116)在试图⽤修剪（trim）命令将左图编辑成右图时，⼀直⽆法完成，问题很可能是？1.选择的修剪对象不合适2.定义的边界不合适3.定义的边界太长4.修剪时“边（E）”选项的状态是“不延伸（N）”参考答案：417)下列对象可以转化为多段线的是：1.椭圆2.圆3.直线和圆弧4.⽂字参考答案：318)在进⾏打断操作时，系统要求指定第⼆打断点，这时输⼊了@，然后回车结束，其结果是：1.没有实现打断2.在第⼀打断点处将对象⼀分为⼆，打断距离为零3.从第⼀打断点处将对象另⼀部分删除4.系统要求指定第⼆打断点参考答案：219)弦长为50，包⾓为100°的圆弧半径是多少？1.57.0152.45.5243.32.6354.25.386参考答案：320)如图所⽰，矩形长度为23，⾯积为211，则其内切椭圆的周长是多少？1.64.3482.52.93.28.8214.165.719参考答案：221)在对图形对象进⾏复制操作时，指定了基点坐标为（0，0），系统要求指定第⼆点时直接按Enter键结束，则复制出的图形所处位置是？1.没有复制出新图形2.与原图形重合3.图形基点坐标为（0，0）4.系统提⽰错误参考答案：222)如图所⽰，多段线的总长度是多少？1.130.5272.192.3063.179.1714.179.205参考答案：423)对两条平⾏的直线倒圆⾓（Fillet），圆⾓半径设置为20，其结果是？1.不能倒圆⾓2.按半径20倒圆⾓3.系统提⽰错误4.倒出半圆，其直径等于直线间的距离参考答案：424)利⽤“Arc”命令刚刚结束绘制⼀段圆弧，现在执⾏Line命令，提⽰“指定第⼀点：”时直接按Enter键，结果是？1.继续提⽰“指定第⼀点：”2.提⽰“指定下⼀点或[放弃(U)]：”3.Line命令结束4.以圆弧端点为起点绘制圆弧的切线参考答案：425)对“极轴”追踪进⾏设置，把增量⾓设为30°，把附加⾓设为10°，采⽤极轴追踪时，不会显⽰极轴对齐的是？1.102.303.404.60参考答案：326)在绘制直线时，第⼀点坐标为（20,30），第⼆点坐标为（@35,40），所绘制的直线长度为？1.18.032.353.53.154.70参考答案：327)如图所⽰，⼩圆半径为15，则⼤圆半径为？1.47.8832.48.7423.48.5414.48.151参考答案：328)如图所⽰，正五边形的内切圆半径R=？1.64.3482.61.9373.72.8124.45参考答案：229)⼀个长轴为60，短轴为20的椭圆的⾯积是：1.942.47782.3769.91123.1884.95564.7539.8224参考答案：130)如图所⽰，利⽤Copy命令对其中的圆进⾏复制操作时，指定圆⼼作为基点，系统要求指定第⼆点时直接按Enter键结束，则复制出的圆⼼坐标是？1.2001002.100,503.0,04.⽆法复制参考答案：131)如图所⽰，对图形对象进⾏矩形阵列时，当需要向所选图形的右下⽅阵列时，应当设置1.⾏偏移为正，列偏移为正2.⾏偏移为正，列偏移为负3.⾏偏移为负，列偏移为正4.⾏偏移为负，列偏移为负参考答案：332)下列哪⼀个是正确的相对极坐标表⽰⽅法？1.@10<52.10<53.@10,54.@10>5参考答案：133)如图所⽰，利⽤圆⾓命令（Fillet）将左图改成右图，圆⾓编辑模式应如何设置？1.模式=修剪，半径=02.模式=不修剪，半径=03.模式=修剪，半径≠04.模式=不修剪，半径≠0参考答案：134)如图所⽰，当利⽤“圆⼼，半径”⽅式画圆时出现的数字提⽰是利⽤动态输⼊的哪项功能实现的？1.指针输⼊2.标注输⼊3.动态提⽰4.显⽰命令提⽰和命令输⼊参考答案：235)对某图层进⾏锁定后，则1.图层中的对象不可编辑，但可添加对象2.图层中的对象不可编辑，也不可添加对象3.图层中的对象可编辑，也可添加对象4.图层中的对象可编辑，但不可添加对象参考答案：136)如图所⽰，当“0”层被选中，“图层1”为当前层的状态下，新建⼀个图层颜⾊为？1.绿⾊2.蓝⾊3.红⾊4.黄⾊参考答案：137)如图所⽰，图中阴影部分的⾯积是多少？1.11498.6682.1256.6373.12755.3054.10242.031参考答案：438)定义图块时，在对象标签页中选择了删除，构成图块的对象就会从绘图区域内消失，⽤户使⽤哪个命令可以恢复该图形，⽽所制作的图块还必须存在？1.List2.Undo3.Oops4.Block参考答案：339)如图所⽰，在启⽤动态输⼊的状态下若要画⼀条线到坐标原点，则应输⼊坐标为？1.0,02.#0,03.@0,04.以上都不对参考答案：240)下列哪个选项⽤于尽最⼤可能显⽰所有图形？1.ZOOM/范围(E)2.ZOOM/全部(A)3.ZOOM/动态(D)4.ZOOM/窗⼝(W)参考答案：141)下列操作不能创建块的是1.从Windows 资源管理器将图形⽂件图标拖⾄绘图区域2.利⽤“boloc”命令3.利⽤“ctrl+c”和“ctrl+v”4.利⽤“ctrl+c” 和“pasteblock”命令参考答案：342)插⼊块(insert)的命令,其功能是:1.只能插⼊块2.只能插⼊图形⽂件3.可以插⼊块和图形⽂件4.可以插⼊样板(.DWT)⽂件参考答案：343)在⽤Eattedit命令调⽤的“增强属性编辑器”中，可以修改属性的？1.值2.提⽰3.标记4.以上三项均可以参考答案：144)以下动作可以与点参数关联的是？1.缩放、拉伸。
cad初级考试试题及答案CAD初级考试试题及答案CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，它通过计算机技术帮助工程师们更高效地进行设计和制图工作。
对于想要进入CAD行业或者提升自己CAD技能的人来说，通过初级考试是一个很好的起点。
下面将介绍一些常见的CAD初级考试试题及答案，希望对大家有所帮助。
一、选择题1. CAD是以下哪个领域的缩写？a) 计算机辅助设计b) 计算机应用开发c) 计算机算法设计d) 计算机网络安全答案：a) 计算机辅助设计2. CAD软件常用于以下哪些行业？a) 建筑设计b) 机械制造c) 电子工程d) 所有以上行业答案：d) 所有以上行业3. CAD软件的主要功能是什么？a) 辅助设计b) 数据分析c) 网络安全d) 游戏开发答案：a) 辅助设计二、填空题1. CAD软件中的2D表示什么意思？答案：二维，即平面表示。
2. CAD软件中的3D表示什么意思？答案：三维，即立体表示。
3. CAD软件中的图层是什么作用？答案：图层可以用来分离不同的元素，方便编辑和控制可见性。
三、简答题1. 请简要介绍CAD软件的优势。
答：CAD软件可以提高设计效率和准确性，减少设计错误和重复工作。
它还可以方便地进行修改和更新，节省时间和成本。
此外，CAD软件还可以进行模拟和分析，帮助设计师更好地理解和优化设计。
2. 请简要介绍CAD软件中的坐标系。
答：CAD软件中的坐标系用于确定和定位图形元素的位置。
通常有三种坐标系：绝对坐标系、相对坐标系和极坐标系。
绝对坐标系是以原点为参考点，通过指定X、Y、Z轴上的数值来确定位置。
相对坐标系是以上一个点为参考点，通过指定相对于上一个点的偏移量来确定位置。
极坐标系是以原点为参考点，通过指定距离和角度来确定位置。
四、实践题1. 请使用CAD软件绘制一个简单的机械零件图纸。
答：这道题目需要读者具备一定的CAD软件操作能力，通过绘制机械零件图纸来展示自己的技能。

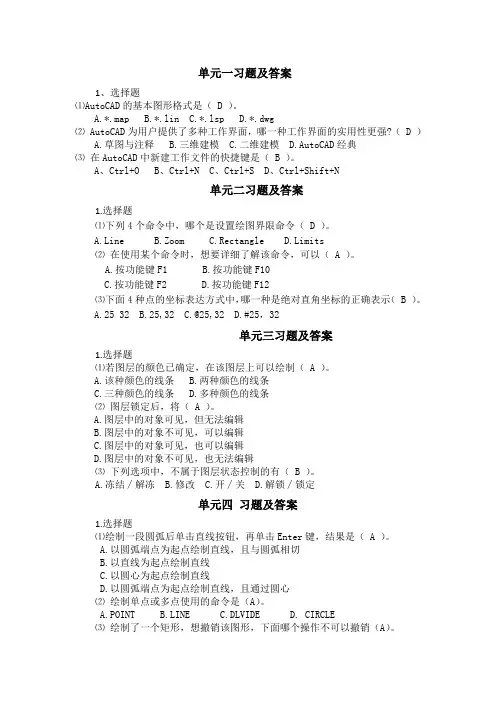

单元一习题及答案1、选择题⑴AutoCAD的基本图形格式是（ D ）。
A.*.mapB.*.linC.*.lspD.*.dwg⑵ AutoCAD为用户提供了多种工作界面，哪一种工作界面的实用性更强?（ D ）A.草图与注释B.三维建模C.二维建模D.AutoCAD经典⑶在AutoCAD中新建工作文件的快捷键是（ B ）。
A、Ctrl+OB、Ctrl+NC、Ctrl+SD、Ctrl+Shift+N单元二习题及答案1.选择题⑴下列4个命令中，哪个是设置绘图界限命令（ D ）。
A.LineB.ZoomC.RectangleD.Limits⑵在使用某个命令时，想要详细了解该命令，可以（ A ）。
A.按功能键F1B.按功能键F10C.按功能键F2D.按功能键F12⑶下面4种点的坐标表达方式中，哪一种是绝对直角坐标的正确表示（ B ）。
A.25 32B.25,32C.@25,32D.#25，32单元三习题及答案1.选择题⑴若图层的颜色已确定，在该图层上可以绘制（ A ）。
A.该种颜色的线条B.两种颜色的线条C.三种颜色的线条D.多种颜色的线条⑵图层锁定后，将（ A ）。
A.图层中的对象可见，但无法编辑B.图层中的对象不可见，可以编辑C.图层中的对象可见，也可以编辑D.图层中的对象不可见，也无法编辑⑶下列选项中，不属于图层状态控制的有（ B ）。
A.冻结∕解冻B.修改C.开∕关D.解锁∕锁定单元四习题及答案1.选择题⑴绘制一段圆弧后单击直线按钮，再单击Enter键，结果是（ A ）。
A.以圆弧端点为起点绘制直线，且与圆弧相切B.以直线为起点绘制直线C.以圆心为起点绘制直线D.以圆弧端点为起点绘制直线，且通过圆心⑵绘制单点或多点使用的命令是（A）。
A.POINTB.LINEC.DLVIDED. CIRCLE⑶绘制了一个矩形，想撤销该图形，下面哪个操作不可以撤销（A）。
A.按Esc键B.按Ctrl+Z快捷键C.通过输入命令U或UNDOD.光标右键在快捷菜单中选择放弃（U）矩形⑷绘制了一段圆弧，直接单击2次Enter键，结果是（B）。
AutodeskAutoCAD初级⼯程师参考样题AutoCAD初级⼯程师参考样题1)在命令⾏状态下，不能调⽤帮助功能的操作是：A.键⼊HELP命令B.功能键F1C.快捷键Ctrl+HD.键⼊？参考答案：C2)在多⽂档环境中可以进⾏的操作是哪⼀个？A.利⽤Move命令将图形对象从⼀个⽂档移动到另⼀⽂档B.利⽤Copy命令将图形对象从⼀个⽂档复制到另⼀⽂档C.同⼀条多段线可以从⼀个⽂档画到另⼀个⽂档D.利⽤复制、粘贴功能互相复制图形对象参考答案：D3)如何将⼀个或多个图层上的对象合并到另外的图层上去，⽽且被合并的图层将会⾃动被图形清理掉？A.选取要合并的图层，单击⿏标右键，在弹出的快捷菜单中选择“全部删除”B.选取要合并的图层，单击⿏标右键，在弹出的快捷菜单中选择“将选定图层合并到”C.选取要合并的图层，单击⿏标右键，在弹出的快捷菜单中选择“隔离选定的图层”D.执⾏“格式”→“图层⼯具”→“图层合并”菜单命令参考答案：B.D4)取世界坐标系的点（70，20）作为⽤户坐标系的原点，则⽤户坐标系的点（-20，30）的世界坐标为？A.（50，50）B.（90，-10）C.（-20，30）D.（70，20）参考答案：A5)绘制⼀个半径为10的圆，然后将其制作成块，这时候会发现这个圆有⼏个夹点？A.1个B.35.29C.37.53D.39.02参考答案：A6)在创建图纸集的过程中，将DST⽂件和图纸图形⽂件存储在同⼀个⽂件夹中，则：A. 如果修改了⽂件夹的名称，则DST⽂件将找不到图纸B. 如果修改了服务器，则DST⽂件将找不到图纸C. 如果移动整个图纸集，则DST⽂件将找不到图纸D. 以上情况DST⽂件都可以找到图纸参考答案：D7)关闭图形中的某⼀图层，则该图层上的全部图形：A. 能看见，但不能绘图输出B. 不能看见，但能绘图输出C. 能看见，不能绘图输出D. 不能看见，也不能绘图输出参考答案：D8)DIST命令是⽤来做什么的？A. 测量两个指定元素之间的距离和⾓度B. 测量两个指定元素之间的距离C. 测量两个指定点之间的距离和⾓度D. 测量两个指定点之间的距离参考答案：D9)在下图中⽤到的⼏何约束是？A.相切和垂直B.相等和相切C.同⼼和相切D.同⼼和相等参考答案：C10)利⽤旋转命令（ROTATE）旋转对象时，默认设置，正数代表什么⽅向？A.逆时针B.顺时针C.⽤⿏标选择⽅向⽆影响D.以上都不是参考答案：A11)分别绘制圆⾓为20的矩形和倒⾓为20的矩形，长均为100，宽均为80。
（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。
A．c f g??B．d w t??C．b m p??D．d w g 2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为____A___。
8．在执行F I L L E T命令时，先应设置__A____。
A．圆弧半径R??B．距离D??C．角度值??D．内部块B l o c k9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的W B L O C K命令失效。
10．用T E X T命令书写直径符号时应使用__C_____。
A．%%d??B．%%p??C．%%c??D．%%u 11．剪切物体需用___A___命令。
A．T r i m??B．E x t e n d??C．S t r e t c h??D．C h a m f e r 12．当使用L I N E命令封闭多边形时，最快的方法是__A____。
A．输入C回车??B．输入B回车??C．输入P L O T回车??D．输入D R A W回车A．是每个绘图文件中必须有的??B．不能被删除，也不能被重命名C．它总是用实线绘制位于其上且线型为BYLAYER的图元??D．是AutoCAD自动建立的三、是非题：（共15分）（正确的请在题后的横线上划上√，错误划上×）b)特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。
___√___c)所有的图层都能被删除。
__×____d)用Ltscale命令可调整中心线、虚线等不连续线型在屏幕上显示的间隙大小。
__√____e)执行R e d r a w和R e g e n命令的结果是一样。
__×____f)执行ZOOM命令后，图形在屏幕上放大缩小的结果和执行SCALE命令结果一样。
__×____g)M I R R O R，O F F S E T，A R R A Y命令实际上都是广义的物体复制命令。
CAD初级工程师认证练习题附答案CAD初级工程师认证练习题附答案（精选5篇）利用计算机及其图形设备帮助设计人员进行设计工作。
简称CAD。
在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。
下面为大家带来了CAD初级工程师认证练习题附答案，欢迎大家参考！CAD初级工程师认证练习题附答案篇1一、选择题1、计算机软件可以分为哪几类?AA. 系统软件、支撑软件、应用软件B. C语言、Fortran语言、PascalC. CAD软件、仿真软件、分析软件D. DOS系统、Windows系统、Unix系统2、CAD的英文全称?DA. Computer Aided DrawingB. Computer Aided PlanC. Computer Aided GraphicsD. Computer Aided Design3、在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B。
ctrl+0，cleanscreenon打开清除屏幕 Cleanscreenoff关闭清除屏幕A. 菜单栏B. 工具栏C. 命令窗口D. 状态栏4、文本窗口与图形编辑窗口的快速切换的功能键是?BA. F1B. F2C. F3D. F45、工具选项板的快捷键是?CA. Ctrl+1B. Ctrl+2C. Ctrl+3D. Ctrl+46、Auto CAD临时保存文件的默认扩展名是?DA. *.savB. *.bakC. *.dwlD. *.ace7、在多文档界面中对打开的图形之间进行切换的快捷键是?BA. Ctrl+AltB. Ctrl+F6或ctri+tableC. Alt +TabD. Alt + F68、以下哪些工具按钮都在“绘图”工具栏中?AA. 直线、图案填充、表格、文字B. 直线、图案填充、偏移、文字C. 创建块、点、移动、样条曲线D. 直线、点、复制、多行文字9、在命令执行过程中，需要“帮助”是可以怎样实现?DA. 按功能键F12B. 按功能键F10C. 按功能键F2D. 按功能键F110、在下列命名对象中，哪一个不可以在局部打开的图形中使用?BA. 图层B. 打印样式C. 布局D. 标注样式11、对“清楚屏幕”操作进行切换的快捷键是?AA. Ctrl+0B. Ctrl+1C. Ctrl+2D. Ctrl+312、Auto CAD软件的基本图形格式?AA. *.dwgB. *.dxf 图像交换C. *.dws 图像样板D. *.dwt图形标准13、缺省的情况下Auto CAD2008保存图形文件的格式是?BA. Auto CAD2008B. Auto CAD2007C. Auto CAD2006D. Auto CAD200514、下列选项中与快速保存命令QSave功能相同的是?DA. 命令行输入“save” 文件另存B. 下拉菜单“文件/另存为(A)…” 文件另存C. 命令行输入“saveas” 文件另存D. 在“标准”工具栏选择“保存”按钮15、关于使用“工作空间”，下列哪一种说法不正确?AA. 用户不可以删除默认的“工作空间”B. 用户可以更改自己创建的“工作空间”C. 用户可以创建新的“工作空间”D. 用户可以更改默认的“工作空间”16、菜单项后面有省略号“…”，意味着?DA. 以命令行的形式执行菜单项对应的命令B. 将有下一级菜单项C. 菜单项不可用D. 点击菜单项将出现对话框17、从下列哪个下拉菜单可以打开“文字样式”对话框?CA. “文件”下拉菜单B. “视图”下拉菜单C. “格式”下拉菜单D. “工具”下拉菜单18、要使用Autodesk Subscription必须是?AA. 获得Autodesk 验证通过Subscription用户B. Auto CAD2008版本的所有用户C. Auto CAD2008版本的完全安装D. 安装时，必须在“安装”选项卡中单击“多席位单机安装”19、刚刚画了一个半径为50的圆，接着在其他位置上继续画一个半径为32的圆，最快捷的操作?CA. 单击画圆，给定圆心，键盘输入“32”B. 回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C. 回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D. 单击画圆，给定圆心，回车、空格或鼠标右键20、Auto CAD2008设计中心的快捷键是?CA. Ctrl+0B. Ctrl+1C. Ctrl+2D. Ctrl+3第二章基础操作一、选择题1、在坐标(3,5)中，“5”代表哪个轴的坐标?CA. X轴B. 极轴C. Y轴D. Z轴2、系统默认角度是以BA. 用户自定义B. 逆时针C. 顺时针D. 以上都可以3、绘制直线时，第一点坐标为(40,10)，第二点坐标为(@70,90)，绘制直线长度为?AA. 114.02B. 148.66C. 85.44D.55.464、绘制直线时，第一点坐标为(60,80)，第二点坐标为(@30,40)，绘制直线长度为?DA. 100B. 150C.44.72D.505、绝对直角坐标的真确表达方法是AA. (X，Y)B. (X Y)C. (X：Y)D. (@X，Y)6、在Auto CAD中打开/关闭“动态输入”的功能键是?@DA. F6B. F8C. F10D. F127、在Auto CAD中，线宽设置是在“选项”对话框中哪个选项卡上?CA. “配置”选项卡B. “系统”选项卡C. “用户系统配置”选项卡D. “选择”选项卡8、在图中首先绘制一个五边形，然后在该五边形外接圆圆心位置开始绘制直线，不用捕捉，启用动态输入，激活直线命令后该如何进行?DA. 键盘←键B. 键盘→键C. 键盘键D. 键盘↑键9、在命令行中，当提示指定下一点时开启动态输入，输入“100”后输入“Tab”，然后在输入的数值是?AA. 角度值B. X坐标值C. Y坐标值D. Z坐标值10、在动态输入的提示框之间切换是用什么快捷键?BA. Ctrl+ TabB. TabC. Alt +TabD.Shift+ Tab11、在更改Auto CAD绘图窗口的颜色是在“选项”对话框中的哪个选项卡上?DA. “配置”选项卡B. “系统”选项卡C. “选择”选项卡D. “显示”选项卡12、若图层的颜色以确定，在该图层上可以绘制DA. 该种颜色的线条B. 两种颜色的线条C. 三种颜色的线条D. 多种颜色的线条13、图层锁定后，将AA. 图层中的对象可见，但无法编辑B. 图层中的对象不可见，可以编辑C. 图层中的对象可见，也可以编辑D. 图层中的对象不可见，也无法编辑14、同一图层上的图形对象将?DA. 具有统一颜色B. 具有一致的线型、线宽C. 可以有不同的颜色，但具有一致的线型D. 可以使用不同的颜色、线型、线宽等特性15、俯视图的视点为CA. (1,0,0)B. (-1,0,0)C. (0,1,0)D. (-1,-1,0)16、一个布局中最多可以有多少个视口?DA. 一个视口B. 两个视口C. 四个视口D. 四个以上视口17、在Auto CAD中打开/关闭“正交模式”的功能键是?DA. F4B. F6C. F1D. F818、对“极轴追踪”进行设置，把增量角设置为50°，把附加角设置为25°，则不会显示极轴对齐的是?BCA. 25°B. 20°C. 75°D. 100°19、在Auto CAD中缺省的'Grid(栅格)设置是BA.1B. 10C. 20D. 020、下面那一个命令用以显示当前图形状态的信息?DA. Dist 测量B. ListC.IdD. Status21、用List命令查看一条多段线，最后两行现实的信息是?DA. 句柄B. 实体的层信息C. 多段线顶点的信息D. 面积和周长的值22、比例缩放(Scale)命令和视图缩放(Zoom)命令的区别是?DA. 线宽会随比例缩放而更改B. 视图缩放可以更改图形对象的大小C. 两者本质没有区别D. 比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小23、下面哪个选项将所有图形撑满显示到绘图区域?BA. Zoom/窗口(W)B. Zoom/范围(E)C. Zoom/中心点(C)D. Zoom/全部(A)24、Auto CAD的图形样板文件的扩展名是?DA. *.dwgB. *.dxfC. *.dwsD. *.dwtCAD初级工程师认证练习题附答案篇2(1)ZWCAD不能处理以下哪类信息：( )A、矢量图形B、光栅图形C、声音信息D、文字信息(2)CAD标准文件的后缀名为：( )A、 dwgB、 dxfC、 dwtD、 dws(3)保存文件的快捷键是：( )A、 Ctrl+CB、 Ctrl+SC、 Ctrl+BD、 Ctrl+E(4)使用Polygon命令可以画出多少边的等边多边形( )A、 512B、 256C、 1024D、 1000(5)不是环形阵列定义阵列对象树木和分布方法的是：( )A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度(6)用旋转命令“rotate”旋转对象时：( )A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三位一体空间缩放对象CAD初级工程师认证练习题附答案篇3(1 )拉伸命令“stretch”拉伸对象时，不能：( )A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象(2)编辑文本的命令为( )A、 TextB、 MtextC、 DdeditD、 Edit(3)应用偏移命令“offset”对一条多段线进行圆角操作是：( )A、可以一次指定不同圆角半径B、如果一条弧线隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定(4)分解文本的说法中正确的是：( )A、分解文本是指将多行文本分解成单个的字符B、分解文本是指将所选标注文本分解成单个的字符C、分解文本是指将文本分解成由直线或弧线组成的线条实体D、分解文本是指将文本删除(5)提供水平或者垂直方向上的长度尺寸标注是：( )A、直径标注B、线性标注C、基线标注D、连续标注(6)启动尺寸标注样式的命令为：( )A、 StyleB、 EditC、 DimstyleD、 Mtext(7)中望CAD可以进行三维设计，但不能进行：( )A、线框建模B、表面建模C、实体建模D、参数化建模(8)建立三维网格的命令是：( )A、 3DfaceB、 3DmeshC、 RulesurfD、 Surftabl(9)三维对齐命令Align，最多可以允许用户选择几个对应点：( )A、 3B、 4C、 2D、 1(10)移动圆对象，使其圆心移动到直线中点，需要应用：( )A、正交B、捕捉C、栅格D、对象捕捉(11)应用倒角命令“charmfer”进行倒角操作时：( )A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角(12)在中望CAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( )A、自动保存文件B、 ZWCAD主应用程序文件C、菜单文件D、样板图形文件CAD初级工程师认证练习题附答案篇4(1)用缩放命令“scale”缩放对象时：( )A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象(2)中望CAD中哪个方法不能绘制一条弧线：( )A、三点画弧-B、起点，圆心，端点画弧C、起点，圆心，角度画弧D、起点，角度，半径画弧(3)应用延伸命令“extend”进行对象延伸时：( )A、必须在二维空间中延伸B、可以在维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象(4)设置线宽的命令是下列哪个：( )A、 linetypeB、 linewidthC、 lweightD、 linecolor(5)下列哪一项不属于对象的基本特性( )A、颜色B、长度C、线宽D、打印样式(6)拉长命令“lengrhen”修改开发曲线的长度时有很多选项，除了：( )A、增量B、封闭C、百分数D、动态CAD初级工程师认证练习题附答案篇51、viewres的作用:______显示图形精度_________________________________。
AutoCAD 初级工程师参考样题1、如果某图层的对象不能被编辑,但能在屏幕上可见,且能捕捉该对象的特殊点和标注尺寸,该图层状态为？1.冻结2.2.锁定3.3.隐藏4.4.块参考答案：22、将当前图形生成4 个视口,在一个视口中新画一个圆并将全图平移,其它视口的结果是:1.其它视口生成圆也同步平移2.其它视口不生成圆但同步平移3.其它视口生成圆但不平移4.其它视口不生成圆也不平移参考答案：33、绘制一个半径为10 的圆，然后将其制作成块，这时候会发现这个圆有几个夹点1.1 个2.4 个3.5 个4.0 个参考答案：14、如图所示，捕捉矩形的中心利用的是？1.对象捕捉2.对象捕捉追踪3.对象捕捉和对象捕捉追踪4.对象捕捉和极轴追踪参考答案：35、如图所示，利用“对象特性管理器”不可以修改矩形的什么属性？1.面积2.线宽3.顶点位置4.标高参考答案：16、在三维对象捕捉中，下面哪一项是不属于捕捉模式？1.顶点2.节点3.面中心4.端点参考答案：47、关于分解命令（Explode）的描述正确的是？1.对象分解后颜色、线型和线宽不会改变2.图案分解后图案与边界的关联性仍然存在3.多行文字分解后将变为单行文字4.构造线分解后可得到两条射线参考答案：38、对于一个多段线对象中的所有角点进行圆角，可以使用圆角命令中的什么命令选项？1.多段线(P)2.修剪(T)3.多个(U)4.半径(R)参考答案：19、关于分解命令（Explode）的描述正确的是？1.对象分解后颜色、线型和线宽不会改变2.图案分解后图案与边界的关联性仍然存在3.多行文字分解后将变为单行文字4.构造线分解后可得到两条射线参考答案：310、如图所示,有左右两个图形，如果需要快速将左侧图形修改为右侧样式，需要使用什么命令？1.分解2.打断3.延伸4.剪切参考答案：411、圆的半径为50,用I 和C 方式画的正五边形的边长分别为:1.89.45 ,62.562.72.65 ,58.783.58.78 ,72.654.62.56 ,89.45参考答案：312、将用矩形命令绘的四边形分解后,该矩形成为几个对象:1.42.33.34.1参考答案：113、重复使用刚执行的命令，按什么键盘1.Ctrl2.ALT3.Enter4.Shift参考答案：314、如图所示计算阴影部分的面积1.2506.862.2707.113.2880.334.2999.45参考答案：115、分别绘制圆角为20 的矩形和倒角为20 的矩形，长均为100，宽均为80。
a u t o c a d初级四套试题及答案(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。
A．cfg? ? B．dwt? ? C．bmp? ? D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。
A．BYLAYER? ? B．BYBLOCK? ? C．COLOR? ? D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。
A．在X方向及Y方向均发生变化 B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化 D．在Y方向发生变化，X方向不发生变化4．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用__D____来设置线型的比例因子。
A．LINETYPE? ? B．LTYPE? ? C．FACTOR? ?D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个? ? B．4个? ? C．不一定? ? D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A．PAN? ? B．MOVE? ? C．SCALE? ? D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。
A．W? ? B．P? ? C．L? ? D．ALL8．在执行FILLET命令时，先应设置__A____。
A．圆弧半径R? ?B．距离D? ?C．角度值? ?D．内部块Block9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。
A． UNDO（撤消） B．REDO（重做） C．ERASE（删除） D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。
2014年AUTO CAD理论知识测试题班级姓名一、单选题：（40分）1、测量一条斜线的长度，标注法是（）A、线性标注B、对齐标注C、连续标注D、基线标注2、原文件格式是（）A、*.dwgB、*.dxfC、*.dwtD、x.dws3、画一个圆与三个对象相切,应使用Circle中哪一个选项( )A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径4、所谓内接多边形是（）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上5、在下列命令中，具有修剪功能的命令是（）A、偏移命令B、拉伸命令C、拉长命令D、修剪命令6、在下列命令中，可以复制并旋转原对象的是（）A、复制命令B、矩形阵列C、镜像命令D、阵列7、在图层的标准颜色中，默认的颜色是（）A、红色B、白/黑色C、蓝色D、黄色8、在画多段线时,可以用哪一个选项来改变线宽( )A、方向B、半径C、宽度D、长度9、下列选项是相对坐标的是（）A、13，45B、@20，30C、13<45D、@20<9010、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（）A、端点B、圆心C、中点D、象限点11、在下列命令中，不具有复制功能的命令是（）A、复制命令B、拉伸命令C、阵列命令D、旋转命令12、用文字命令书写直径符号时应使用（）。
A．%%d B．%%p C．%%c D．%%u13、“C”是（）命令的命令缩写。
A．TEXT B．LINE C．SCALE D．CIRCLE14、圆命令CIRCLE中的“T”选项指的画圆方式是（）。
A．相切，相切，相切B．相切，相切，半径C．三点决定一个圆D．两点决定一个圆15、移动圆对象，使其圆心移动到直线中点，需要应用（）。
A．正交B．捕捉C．栅格D．对象捕捉16、用旋转命令“rotate”旋转对象时，正确的是（）。
AutoCAD初级工程师考证题正确答案Auto CAD 初级工程师考证题正确答案1.程序或系统出现故障后,“图形修复管理器”将在下次启动AutoCAD时打开。
“图形修复管理器”将显示所有打开的图形文件列表，但不包括以下图形文件类型？A.图形临时保存文件(SV$)2.使用RECOVER核查后,系统将反有出现错误的对象置于?A.上一个选择集中3.以下哪个命令用于在当前打开的图形文件中查找并更正错误?A.AUDIT4.在“图形修复管理器”中双击"务份文件"中列出的顶层图形节点,最多显示列出多少个节点相关的图形文件.A.程序失败时保存的还没有修复的图形文件，5.为了记录修复信息,系统出现故障后自动在下一个任务中显示"图形修复"窗口,此时需要将系统变量RECOVERYMODE设置为?A.26.关闭"图形修复管理器"的命令是A.drawingrecoveryhide7.在"图形修复管理器"中,双击"务份文件"中列出的顶层图形节点,以下哪种文件不可能出现在该节点的相关文件中A.程序失败时保存的还没有修复的图形文件8.默认情况一下,系统为自动保存的文件临时指定称为filename ab nnnn,sv$.adw k ,a 为A.在同一工作任务中打开同一图形实例的次数9.以下哪个命令不能用于核查图形文件中的错误或修复图形A.Reporterror10.显示错误报告信息,并且可以向Autodesd发送错报告.此时需要将系统变量REPROTERROR设置为 .A.111.当在什么情况下,系统为自动保存功能被禁用?A.块编辑器处于打开状态,12.AutoCAD缺省的自动存盘为?A.10分钟13.如果在"选项"对话框,"打开与保存"选项卡上启动了"自动保存",以下说法错误的是?A.系统创建的临时文件在图形正常关闭时不会自动删除.14.在AutoCAD中,自动盘时间间隔,存储在哪个系统变量?A.SAVETIME15.自动保存文件的默认保存路径是?A.c:Documents and Settings\username\localSettings\TEMP\"16.如果启动了"自动保存"选项,默认情况下系统为自动保存的文件临时指定名称的格式为"filename a b nnnn.sv$",其中filename是指?A.当前图形名.17.如果启动了"自动保存"选项,默认情况下系统为自动保存的文件临时指定名称的格式为"filename a b nnnn.sv$",其中a是指?A.在同一工作任务中打开同一图形实例的次数.18.如果启动了"自动保存"选项,默认情况下系统为自动保存的文件临时指定名称的格式为"filename a b nnnn.sv$",其中b是指?A在不同工作任务中打开同一图形实例的次数.19.AutoCAD的临时保存文件在图形正常关闭时?A.自动删除.20.以下设置自动保存图形文件间隔时间的正确操作是?A在命令行键入"SAVETIME"后回车21.关于锁定工具栏和可固定窗口的位置,以下说法错误的是?A要临时解锁工具栏和窗口,请按住ALT键。
