太仓港环保发电有限公司 2 X 135MW机组工程一号机组电气专业调试报告第四部分太仓港环保发电有限公司2X 135MV机组工程-号机组励磁系统调试报告太仓港环保发电有限公司 2 X 135MW机组工程一号机组电气专业调试报告目录1 概述............................................... .292 设备规范............................................ .293 静态调试............................................ .294 空载试验（发电机在额定转速下）.................... .315并网功能试验（发电机在额定转速下）.................. .326使用仪器、仪表........................................ .337 调试结论............................................ .338 现场试验录波图..................................... .33太仓港环保发电有限公司 2 X 135MW机组工程一号机组电气专业调试报告1 概述太仓港环保发电有限公司2 X 135MW机组工程一号机组励磁系统为上海发电设备成套设计研究所、上海科达机电控制有限公司生产的AFT-0/U211-A20001型自并励微机励磁调节器。

编号为0240572 设备规范3 静态调试3.1 装置外观的检查：检查柜体、系统部件、母排等，并清理灰尘；检查各紧固件的螺丝有无松脱现象。

经查，本设备在运输过程中没有受到损坏，并且设备安装情况良好。

3.2 硬件设备检查：检查所有电路板的硬件设置。

主控板：CH1 : 1380330 CH2: 1380253,与出厂设置相同检查其实板卡均与出厂设置相同3.3绝缘检查：交流电流回路绝缘电阻》50M Q; 交流电压回路绝缘电阻》50M Q; 直流回路绝缘电阻》50M Q。

测试功率回路对地绝缘》50M Q。

3.4交直流电源回路检查:太仓港环保发电有限公司 2 X 135MW机组工程一号机组电气专业调试报告1、照明和加热器回路检查正确2、起励电源回路检查正确。

3、直流电源回路检查正确。

3.5 软件及参数检查:软件版本为41.222-1.经检查两个通道的参数设置正确3.6 功率桥监视回路检查:模拟熔丝断信号；模拟交流侧阻容保护用熔丝断信号；模拟功率桥主风机及备用风机失效信号，检查功率桥监视回路的所有功能正常。

对另一功率桥作相同试验，检查功率桥监视回路的所有功能正常。

3.7 开关监视回路检查：分开F04,验证开关量DI14输入动作正常，能发出报警信号，重新合上F04, 并复位报警信号；对F05、Q80、Q81重复以上试验，验证动作正常。

3.8可控硅跨接器检查：手动合灭磁开关Q02,短接过电流检测继电器T02的端子，验证开关量DI15E 输入动作正常，灭磁开关Q02自动分开，并发出故障信号；再短接过电流检测继电器T02的另外端子，验证开关量DI14E动作正常，并发出故障信号。

3.9 励磁变控制回路检查：确认励磁变压器温控器供电电源正常，分别短接温控器上的报警信号及跳闸信号输出端子，验证开关量DI12E及DI13E输入动作正常，并发出故障报警信号。

3.10开入量检查：由DCS操作，检查灭磁开关合分、励磁装置投退、自动手动切换、功率因数投退、增减磁，开入量正确。

3.11模拟量检查:加交流电流电压量，检查装置显示正确。

3.12信号回路检查:检查装置至DCS的信号回路正确3.13轻负载试验：在励磁装置直流输出侧接电阻、万用表、示波器。

接厂用电三相交流100V至X1 : 1，2, 3。

励磁装置投入后，将控制量从-100%至+100%进行变化，记录控制量与直流输出电压的关系，并用示波器观察直流侧电压波形，以确认触发脉冲太仓港环保发电有限公司 2 X 135MW机组工程一号机组电气专业调试报告工作正常。

对另一运行通道做同样的试验。

3.14起励模拟试验将三相调压器0-100VAC接至X2: 1，3，5及X2 : 7, 8, 9及整流桥的输入端，按励磁投入命令，直流接触器Q03动作，检查输出电压的极性，经10秒后, Q03及Q02分开发出F28故障信号。

4 空载试验（发电机在额定转速下）4.1 手动通道•手动起励，发电机建压检查•调整测量实际值（U G，U S YN, I F，U F）•设定参考值和预设值的限制值•检查整流器电源电压和相位•在手动通道中调整PI参数•手动通道阶跃及零升试验（85% •检查分灭磁开关灭磁（灭磁电阻灭磁）•检查不分灭磁开关灭磁（逆变灭磁）4.2 自动通道•启励和软启励•调整测量实际值（U G，UsYN, I F，U F）•设定参考值和预设值的限制值•在自动通道中调整PID参数•自动通道阶跃及零升试验（100% •设定及检查V/HZ限制器•检查灭磁回路（正常灭励和跳灭磁开关）4.3通道切换•检查手动自动通道间的切换，是否平滑无冲击•检查自动通道间的切换，是否平滑无冲击检查正确调整与实际测量值一致设定参考值和限制值检查正确通过手动通道阶跃调整PI参数试验良好。

见空载录波图1 试验良好。

见空载录波图2 试验良好。

见空载录波图3检查正确调整与实际测量值一致设定参考值和限制值通过自动通道阶跃调整PID参数试验良好。

见空载录波图4、5 试验良好。

见空载录波图6 试验良好。

见空载录波图7、8试验良好。

见空载录波图9 试验良好。

见空载录波图104.4监视和保护•检查PT故障时自动到手动通道的切换动作正确•检查PT故障时通道1到通道2的切换动作正确动作正确动作正确。

见空载录波图115 并网功能试验（发电机在额疋转速下）5.1并网后一般性试验•校准发电机电流测量值/检查P和Q测量值校准/检查测量值正确-自动通道作阶跃响应，优化动态性能-手动通道作阶跃响应，优化动态性能-手动限制调整-检查叠加控制的影响试验良好。

见负载录波图1 试验良好。

见负载录波图2 调整手动限制检查正确5.2 IE限制器•励磁电流IE过励限制器的定义和校核•用阶跃响应使限制器动作时优化动态响应过程定义和校核正确试验良好。

见负载录波图35.3 IG限制器•定义电流IG过电流限制器•用阶跃响应使限制器动作时，优化动态响应过程定义和校核正确试验良好。

见负载录波图45.4 P/Q限制器•定义P/Q特性曲线• P/Q限制器欠励检查•用阶跃响应使限制器动作时，优化动态过程定义和校核正确检查正确试验良好。

见负载录波图55.5恒功率因数控制器•检查恒功率因数控制器的稳态和动态性能检查正确•检查功率因数的限制值检查正确•用增减按钮检查功率因数的参考值设定检查正确5.6恒无功控制器•检查恒无功控制器的稳态和动态性能检查正确•检查恒无功控制器的限制值检查正确•用增减按钮检查无功的参考值设定检查正确5.7 通道切换•检查自动通道间的切换，是否平滑无冲击•检查手动自动通道间的切换，是否平滑无冲击试验良好。

见负载录波图6试验良好。

见负载录波图75.8带负荷检查励磁系统调节器性能优良，达到设计要求使用仪器、仪表7 调试结论经静态、动态调试，试验正确。

本调节器性能优良，达到设计要求，可以投入运行。

8 现场试验录波图：附上现场试验所录制的波形图一、空载录波图1、手动通道阶跃7% step in man mode--------- Slack: Trending channel 1 (101 QI U MA.CH RELATIVE)Ref = 0V-scalirag： OffsetA,- ^000f Seale = 0f OffsetB - 0 Red：Trending channel 2 (10501 I EXC RELATIVE]Ref = 0 Y-scaling： OffsetA = 6000, Scale = /50, Offsets 二DGreen; Trending &h^nnel 3 |12110 U CTRL CUT CHJ Ref = 0Y-scaling: OffsetA = 0* Scale = fl 00, Offsets = 0--------- Blue：Trending channel 4 (10503 U SYN RELAIIVE] Ref= 0Y-scaling： OffsetA = 7500. Scale = /75, OffsetB = 0--------- Magenta： Trending channel 5:1 [12117 RDY XFER A M) Ref = 0Cyan： Trending channel 6 [10505 U EXC RELATIVE)Ref = 0Y-scaling： OffsetA = 0T Scale =门00J Offsets = 02、手动分灭磁开关灭磁--------- Slack: Trending channel 1 (101 QI U MA.CH RELATIVE)Ref = 0Y-scalirag： Offsets = '5000f Scale - /S0, OffsdtB 二0--------- R ed：Trending channel 2 (10501 I EXC RELATIVE]Ref = 0Y-scaling： OffsHtA = '5000, Scale = /50, OllsetB 二D Green; Tending channel |121W UCTRLCJTCH)Ref = 0Y-scaling: Offsets = 0, Scale = fl 00, OHsetB = 0--------- Blue： Trending channel 4 (10503 U SYN RELAIIVE]Ref= 0Y-ecaling: OttsetA = 7500, Scale = 175, OffsetB = Q--------- Magenta： Trending channel 5:1 (12117 RDY XFER A M) Ref = 0Cyan： Trending channel 6 [10505 U EXC RELATIVE)Ref = 0Y'scaling： OffselA = 0T Scale = fl 00f OffselB = 03、手动逆变灭磁--------- Slack: Trending channel 1 (101 QI U MA.CH RELATIVE)Ref = 0Y-scalirag： OffsetA, = S000f Scale = /S0, OffsetB = 0---------Red：Trending channel 2 (10501 I EXC RELATIVE]Ref = 0Y-scaling： OffsetA = 5000, Scale = /50, OllsetB 二D Green; Tending channel |121W U CTRL CUT CH)Ref = 0Y-scaling: OffsctA = 0, Scale = fl 00, OffsclB = 0--------- Blue：Trending channel 4 (10503 U SYN RELAIIVE]Ref= 0Y-scaling: OttsetA = 7500. Scale = /75, OffsetB = Q--------- Magenta： Trending channel 5:1 (12117 RDY XFER A M)Ref = 0Cyan： Trending channel 6 [10505 U EXC RELATIVE)Ref = 0Y-scaling： OffsetA = 0T Scale = fl 00f OffsetB = 04、自动通道阶跃10M step in auto mode ug=100X--------- Slack: Trending channel 1 (101 QI U MA.CH RELATIVE)Ref = 0Y-scalirag： OffsetA, = S000f Scale = /S0, OffsetB = 0--------- R ed：Trending channel 2 (10501 I EXC RELATIVE]Ref = 0Y-scaling： OffsetA = 5000, Scale = /50, OllsetB 二D Green; Trending channel ^;0 [1031QAUTO ON]Ref = 0--------- Blue：Trending channel 4 (12110 U CTRL OUT CH)Ref= 0Y-scaling: OttsetA = 0, Scale =门OffsetB = 0--------- Magenta： Trending channel 5:1 (12117 RDY XFER A M) Ref = 0Cyan： Trending channel 6 [10505 U EXC RELATIVE)Ref = 0Y-scaling： OffsetA = &000J Scale = /SOL OffsetB = 05、自动模式起励soflslart-------- Black: Trending channel 1 (10101 U MACH RELATIVE] Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0 Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0 Green: Trending channel 3:0 (10310 AUTO ON]Ref = 0-------- Blue: Trending channel A [12110 U CTRL OUT CH)Ref = 0Y-scaling： OffsetA -必Scale - /100, OffsetB = 0-------- Magenta： Trending channel 6:1 (1211? RDY XFER A M|Rct= 0Cyan： Trending channel 6 (10505 U EXC RELATIVEIRef= 0Y-scaling： OlfsetA = 5000, Scale = /SO, OffsetB = 06伏赫兹限制vh limiter-------- Black: Trending channel 1 (10101 U MACH RELATIVE]Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0 Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0 Green: Trending channel 3:0 (11907 ON V/Hz LIMITER)Ref = 0-------- Blue: ** Unused **-------- Magenta： Trending channel 5 (12110 U CTRL OUT CH]Rct= 0Y-scaling： OffsetA = -2500, Scale = /125, OffsetB = 0Cyan： Trending channel 6:0 (12120 RDY XFER TWIN)Rcf= 07、自动方式灭磁（逆变灭磁）excitation on in aulo mode15010050-50-100-150-20 -18 -16 12 -10 -«-6 -A -2 0 s-------- B lack: Trending channel 1 (10101 U MACH RELATIVE]Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0-------- R ed; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0Green: Trending channel 3:0 (10310 AUTO ON]Ref = 0-------- B lue: Trending channel A [12110 U CTRL OUT CH)Ref = 0Y-scaling： OffsetA -必Scale - /100, OffsetB = 0-------- Magenta： Trending channel 6:1 (1211? RDY XFER A M|Rct= 0Cyan： Trending channel 6 (10505 U EXC RELATIVEIRef= 0Y-scaling： OlfsetA = 5000, Scale = /SO, OffsetB = 0&自动方式灭磁（分灭磁开关灭磁）fcboff-a--------- B lack： Trending channel 1 |10101 U MACH RELATIVE!Ref = 0Y-scaling: OffsetA - 5000, Scale - /50, Offsets = Q Red： Trending channel 2卩I EXC RELATIVE]Ref = 0Y-sealing! OffsetA = 5000, Scale 三/SO, Offsets = D Green： Trending channel ^：0 [1 0^10AUTO ON) 口ef = 0--------- B lue! R Unused **Magenta： Trending criannel 5:1 [12117 RDY XFER A M)Ref - 0Cyan： Trending channel 6 [12110 U CTRL OUT CH)Ref = 0Y'scaling： OttsetA = 0T Scale = fl 00f OttsetB = 09、手自动切换m-8-m-------- Black: Trending channel 1 (10101 U MACH RELATIVE] Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0 Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0 Green: Trending channel 3:0 (10310 AUTO ON]Ref = 0-------- Blue: ** Unused **-------- Magenta： Trending channel 6:1 (1211? RDY XFER A M| Rct= 0Cyan： Trending channel 6 (12110 U CTRL OUT CH| Ref= 0Y-scaling： OlfsetA = 0, Scale = /100, OffsetB = 010、通道切换changeover-------- Black: Trending channel 1 (10101 U MACH RELATIVE] Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0 Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0 Green: Trending channel 3:1 [10340 CH ON]Ref = 0-------- Blue： Trending channel A [105D3 U SYN RELATIVE) Ref = 0Y-scaling： OffsetA - 7500, Scale = OffsetB = 0 Magenta： Trending channel 6:1 (1211? RDY XFER A M|Rct= 0Cyan： Trending channel 6 (10505 U EXC RELATIVEI Ref= 0Y-scaling： OlfsetA = 0, Scale = /100, OffsetB = 011、PT断线pt fail ch2 change over to chi run in ch2-------- Black: Trending channel 1 (10101 U MACH RELATIVE] Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0 Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0 Green: Trending channel 3:0 [10340 CH ON]Ref = 0-------- Blue: ** Unused **-------- Magenta： Trending channel 5 (12110 U CTRL OUT CH]Rct= 0Y-scaling： OffsetA = -2500, Scale = /125, OffsetB = 0Cyan： Trending channel 6:0 (12120 RDY XFER TWIN)Rcf= 0二、负载录波图1、自动方式2%阶跃2% step in auto mode-------- Slack: Trending channel 1 (101 QI U MA.CH RELATIVE) Ref = 0V-scalirag： OffsetA,- ^000f Seale = 0f OffsetB - 0-------- Red：Trending channel 2 (10501 I EXC RELATIVE]Ref = 0Y-scaling： OffsetA = 6000, Scale = /50, Offsets 二D Green; Trending channel 3 卩0110 QMACH RELATIVE] Ref = 0Y-scaling: OffsetA = 250(L Scale = /75, Offsets = 0-------- Blue：Trending channel 4 (1Q103 I MACH RELAIIVE] Ref= 0Y-scaling： OffsetA = 50Q0. Scale = /50, OffsetB = 0-------- Magenta： Trending channel 5 [10106 P MACH RELATIVE) Ref = 0Y-scaling： OffsetA = 5000, Scale = /50, OffsetB = DCyan： Trending channel 6：0 [12005 ON I0E LIMITER]Ref = 02、手动方式3%阶跃3%step in man modeDate： Thu May 22. 2003 and Time： U2；59：4U150 ------------ 1 ------------------------ F --------- 1 ----------------------------- F--------- 1----------------------------- F --------- 1 ----------------------I ■I ■I ■II I I I I I Ii ・i ■i ・iI a i a | ■ii i i a i «i■■i ■i ■i100 _______ : _____J______ L ______ :_____ J______ L ______ :_____-1UU-150 ______ ! _____ : _____ : _____ : _____ :_____ : ______ :______ : _____ :______ -12.50 -11.25 -10*00 -8J5 -7.50 -6.25 -5.00 -3J5 -2.59 E25 0.00 s-------- Black: Trending channel 1 (10101 U MACH RELATIVE]Hef = 0Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0-------- Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0Green: Trending channel 3 (10110 Q MACH RELATIVE)Ref = 0Y-scaling： OffsetA = 500D, Scale = ,5叫OffsetB = U-------- Blue: Trending channel 4:1 [12117 RDYXFERAM]Ref = 0-------- Magenta： Trending channel 5:0 (1 0310 AUTO ON]Rct= 0Cyan： Trending channel 6 |10106 P MACH RELATIVE)Ref= 0Y-scaling： OlfsetA = 5000, Scale = /SO, OffsetB = 03、励磁电流限制ie limiter1匚nDate： Thu May 22 2003 and Time：-------- Black: Trending channel 1 (10101 U MACH RELATIVE] Hef = 0 Y-scaling： OffsetA - 5000, Scale = /50, OHsetB = 0-------- Red; Trending channel 2卩U5(H I EXC RELATIVE)Ref = 0Y-scaling： OffsetA 二EDDD. Scale = /EX OffsetB 二0Green: Trending channel 3 (10110 Q MACH RELATIVE) Ref = 0Y-scaling： OffsetA = ?500, Scale = f7S f OffsetB = U Blue：Trending channel A [10103 I MACH RELATIVE)Ref = 0Y-scaling： OffsetA - 5000, Scale = /50, OffsetB = 0-------- Magenta： Trending channel 5 (10106 P MACH RELATIVEI Rct= 0Y-scaling： OffsetA = 5000, Scale = /50, OffsetB = 0Cyan： Trending channel 6:0 (12D(M ON IE LIMITER]Ref= 04、定子电流限制ilimilerDate: Thu May 22. 2003 and Time; 0J;1 4:12-------- Black： Trending channel 1 [10101 U MACH RELATIVE] Ref = 0 Y-scaling： OffsctA = 5000, Scale = /50, OffsetB = 0-------- Red： Trending channel 2 (10BU1 I EXC RELATIVE)Rcf= 0Y-scallng： OffsetA = 5000, Scale = /5Q, OffsetB = 0Green： Trending channel 3 [10110 Q MACH RELATIVE!Hef = 0Y-scaling： OffsetA 二2500, Scale = /75, OffsetB = 0-------- Blue： Trending channel A [10103 I MACIH RELATIVE)Rcf = 0Y-scaling： OffsetA - 500D, Scale = /50, OffsetB = D Magenta:Trending channel B 卩(HUE P MACH RELATIVE]Ref = 0Y-scaling： OffsetA = 5000, Scale = /50, OffsetB = 0Cyan： Trending channel 6:0 (12005 ON IOE LIMITER)Ref= 05、P/Q限制p^q limiter-------- Black： Trending channel 1 [10101 U MACH RELATIVE]Ret= 0Y-scaling： OffsctA = 5000, Scale = /50, OffsetB = 0-------- Red： Trending channel 2 (10BU1 I EXC RELATIVE)Rcf= 0Y-scallng： OffsetA = 5000, Scale = /50, OffsetB = 0 Green：Trending channel 3 [10110 Q MACH RELATIVE!Hcf = 0Y-scaling： OffsetA 二7500, Scale = /75, OffsetB = 0 Blue：Trending channel 4:0 卩2UU了ON Q[P] LIMITER)Rcf = 0Magenta: Trending channel B 卩P MACH RELATIVE] Ref = 0Y-scaling： OffsetA 二5000, Scale = /50, OffsetB = 0Cyan： Trending channel 6 (10505 U EXC RELATIVEI Ref= 0Y-scaling： OffsetA = 0, Scale = /200> OffsetB = 0changeover--------- B lack： Trending channel 1 |10101 U MACH RELATIVE!Ref = 0Y-scaling: OffsetA - 5000, Scale - /50, Offsets = Q Red：Trending channel 2卩I EXC RELATIVE]Ref = 0Y-sealing! OffsetA = 5000, Scale 三/SO, Offsets = DGreen： Trending channel 3 [10110 Q MACH RELATIVE) 口ef = 0Y-scaling: OffsetA = 7500, Scale = /75, Offsets = 0--------- B lue：Trending channel 4 (10103 I MACH RELAIIVE] Ref = 0 V-^scaling； QffsetA = Scale = /S0f OffsetB = 0--------- M agenta： Trending channel 5:0 [1034D CH OM)Ref - 0Cyan： Trending channel 6：0 [1 21 2(1 RDY XFER TWIN]Ref = 0a-m-aDate： Thu May 22 2003 and Time： 02:58:26--------- B lack： Trending ctiannel 1 |1O1Q1 U MACH RELATIVE) Ref = 0V-scaling： OtfsetA = 5000, Scal^ = /50> Offsets = Q Red：Trending channel 2 卩I EXC RELATIVE]Ref = □Y-sealing： OffsetA = 5000, Stale = /SO, Offsets = 0Green； Trending channel 3 [10110 Q MACH RELATIVqRef = 0Y-scaling： OffsetA = 5000, Scale = /50> Offsets = 0--------- Olue! Trending channel 4：1 (12117 RDVXFEftAMJRef = 0--------- M agenta： Trending channel 5:0 [1031 0 AUTO ON)Ref = □Cyan： Trending channel 5 [1(H仮P MACH RELATIVE] Ref= 0Y-scaling： OffsetA = 5000, Scale = /B0t Offsets = 0。

合集下载

励磁系统调研报告

励磁系统调研报告

励磁系统调研报告励磁系统是电力系统中重要的设备之一，其主要功能是为发电机的转子提供直流电流，使之产生磁场，从而产生电能。

因此，励磁系统的稳定性和可靠性对电力系统的运行至关重要。

本次调研主要针对励磁系统的发展现状、技术特点以及存在的问题进行深入分析和研究。

一、励磁系统发展现状目前，励磁系统的技术已经相对成熟，主要的发展趋势包括以下几个方面：1、数字化励磁系统的发展随着计算机技术和通信技术的发展，励磁系统正朝着数字化方向发展。

数字化励磁系统具有远程监测、自动控制和故障诊断等功能，提高了励磁系统的自动化程度，降低了运维成本。

2、励磁系统的节能和环保随着能源问题的日益凸显，励磁系统的节能和环保要求也越来越高。

采用先进的变频调速技术和节能器件，可以实现励磁系统的能量回收和优化控制，降低能耗，减少污染物排放。

3、励磁系统的多功能化为了提高电网对大规模并网风电、光伏发电的接纳能力，励磁系统不仅需要满足发电机的励磁需求，还需具备电力系统调节、失速跟踪、无功补偿等功能，实现电力系统的稳定和可靠运行。

二、励磁系统的技术特点励磁系统在不同类型的发电机中有着不同的技术特点，如直驱发电机的励磁系统与传统发电机的励磁系统存在较大差异。

1、直驱发电机励磁系统直驱发电机励磁系统主要特点是功率密度高、输出电压接近恒定和响应速度快。

采用直流传输和非接触式传感器，提高了系统的可靠性和效率。

2、传统发电机励磁系统传统发电机励磁系统以稳态恢复和动态响应为主要特点。

通过变流器和稳恒器等设备，实现对发电机转子电流和电压的控制，确保恒定的磁场和电压输出。

三、励磁系统存在的问题在实际应用中，励磁系统面临以下几个问题：1、励磁系统故障率高励磁系统由于长期工作在高温、高电压等恶劣环境下，容易出现故障。

特别是励磁变压器、励磁稳恒器等核心设备的故障率较高。

2、励磁系统控制策略有待改进目前励磁系统的控制策略主要基于PID控制算法，对于复杂的电力系统调度和失速跟踪等问题还有一定的局限性。

发电机的自动励磁调节装置及调节形式实习报告

发电机的自动励磁调节装置及调节形式实习报告

发电机的自动励磁调节装置及调节形式姓名：摘要Xxx年x月x日至x月x日，学校为我们组织了为期x天的电厂实习，地点是xxxxxxxxxxxx。

在实习期间，我们参观了电厂的每个部分，就比如：xxxxxxxxxxxxx,在这段期间我通过参观和向带队师傅的学习，认识了很多的生产设备，零件和工具，更加懂得了电厂的生产流程。

在那么多的学习中我选择了发电机的自动励磁调节装置及调节形式来写报告。

1自动励磁调节装置发电机励磁的原理：利用导线切割磁力线感应出电势的电磁感应原理. 自动励磁调节装置的工作原理：自动励磁装置根据发电机电压，负荷电流的变化，相应改变可控硅整流回路的可控硅导通角，使整流桥送入的电流发生变化。

为取得励磁调节的快速性主励磁机一般采用100---200Hz中频交流同步发电机，副励磁机采用400---500Hz中频发电机。

副励的励磁可用永磁机或自励恒压式。

自动调节励磁装置通常由测量单元、同步单元、放大单元、调差单元、稳定单元、限制单元及一些辅助单元构成。

被测量信号（如电压、电流等），经测量单元变换后与给定值相比较，然后将比较结果（偏差）经前置放大单元和功率放大单元放大，并用于控制可控硅的导通角，以达到调节发电机励磁电流的目的。

同步单元的作用是使移相部分输出的触发脉冲与可控硅整流器的交流励磁电源同步，以保证控硅的正确触发。

调差单元的作用是为了使并联运行的发电机能稳定和合理地分配无功负荷。

稳定单元是为了改善电力系统的稳定而引进的单元。

励磁系统稳定单元用于改善励磁系统的稳定性。

限制单元是为了使发电机不致在过励磁或欠励磁的条件下运行而设置的。

必须指出并不是每一种自动调节励磁装置都具有上述各种单元，一种调节器装置所具有的单元与其担负的具体任务有关。

自动励磁调节装置的作用：（１）电力系统正常运行时，能自动调节励磁装置，维持发电机或系统某点（如高压母线）电压水平。

大大提高电压调节质量以及减轻运行人员的劳动强度。

自动励磁调节装置的作用。

励磁系统报告范文

励磁系统报告范文

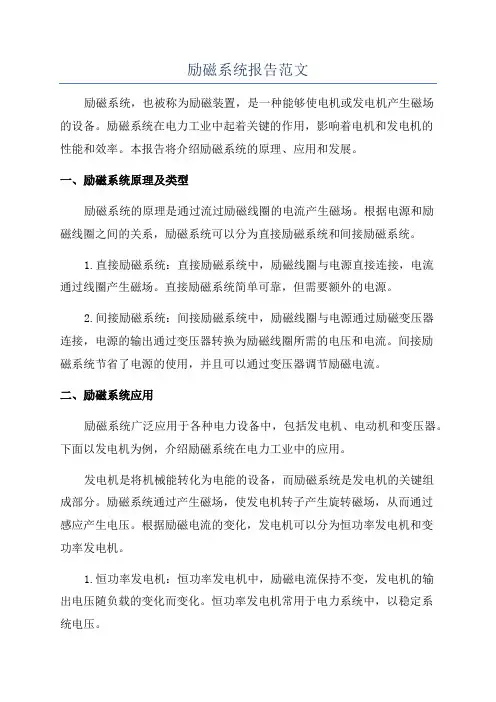

励磁系统报告范文励磁系统，也被称为励磁装置，是一种能够使电机或发电机产生磁场的设备。

励磁系统在电力工业中起着关键的作用，影响着电机和发电机的性能和效率。

本报告将介绍励磁系统的原理、应用和发展。

一、励磁系统原理及类型励磁系统的原理是通过流过励磁线圈的电流产生磁场。

根据电源和励磁线圈之间的关系，励磁系统可以分为直接励磁系统和间接励磁系统。

1.直接励磁系统：直接励磁系统中，励磁线圈与电源直接连接，电流通过线圈产生磁场。

直接励磁系统简单可靠，但需要额外的电源。

2.间接励磁系统：间接励磁系统中，励磁线圈与电源通过励磁变压器连接，电源的输出通过变压器转换为励磁线圈所需的电压和电流。

间接励磁系统节省了电源的使用，并且可以通过变压器调节励磁电流。

二、励磁系统应用励磁系统广泛应用于各种电力设备中，包括发电机、电动机和变压器。

下面以发电机为例，介绍励磁系统在电力工业中的应用。

发电机是将机械能转化为电能的设备，而励磁系统是发电机的关键组成部分。

励磁系统通过产生磁场，使发电机转子产生旋转磁场，从而通过感应产生电压。

根据励磁电流的变化，发电机可以分为恒功率发电机和变功率发电机。

1.恒功率发电机：恒功率发电机中，励磁电流保持不变，发电机的输出电压随负载的变化而变化。

恒功率发电机常用于电力系统中，以稳定系统电压。

2.变功率发电机：变功率发电机中，励磁电流随负载的变化而变化，发电机的输出电压保持不变。

变功率发电机常用于工业和商业领域，用于稳定负载电压。

三、励磁系统发展趋势随着电力工业的发展，励磁系统也在不断演化和改进。

1.数字化控制：传统的励磁系统采用模拟控制，而现代励磁系统采用数字化控制技术。

数字化控制能够提供更灵活和精确的励磁控制，以满足不同的应用需求。

2.多功能励磁系统：传统的励磁系统只能实现基本的励磁功能，而现代励磁系统具有更多的功能。

例如，电液励磁系统可以实现无级调节励磁电流，提高发电机的输出性能。

3.节能环保：随着对环境影响的关注，励磁系统也在朝着节能和环保的方向发展。

UNITROL 6800静态励磁系统调试报告

UNITROL 6800静态励磁系统调试报告

Fan M.C.B. for UNL 13300-Converter (n) = number of converter 1 to 8 M.C.B. +EG.1 -Q10, -Q20 +EG.2 -Q10, -Q20 +EG.3 -Q10, -Q20 +EG.4 -Q10, -Q20 +EG.5 -Q10, -Q20
1.2 Overvoltage Protection / Crowbar: Firing Print
Var. 1 (-A02) Doc. Ref.: HIEE 422032 Datasheet Name Function Voltage 24V 110V 125V 220V 1001 K1-Coil IN OUT IN OUT 1002 K1-Coil IN IN OUT OUT 1003 K1-Coil IN IN IN IN 1004 K2-Coil IN OUT IN OUT 1005 K2-Coil IN IN OUT OUT 1006 K2-Coil IN IN IN IN R1001 K3-Coil 0 4.7k/3W 5.6k/3W 10k/6W K3 Free wheeling relay (IN for 2 ch. type A5T) 1007 Free wheeling function (closed for 2 ch. type A5T) 1011 Closed for non redundant de-excitation (UNS 4017/4023 Var. 612, 622, 632, xx) V1000 Break over diode
UN6800 调试报告
SES-04-02

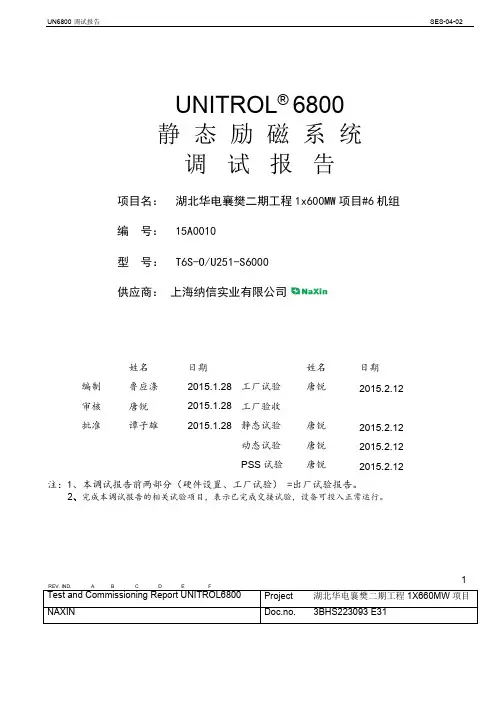

UNITROL® 6800 静 态 励 磁 系 统 调 试 报 告
